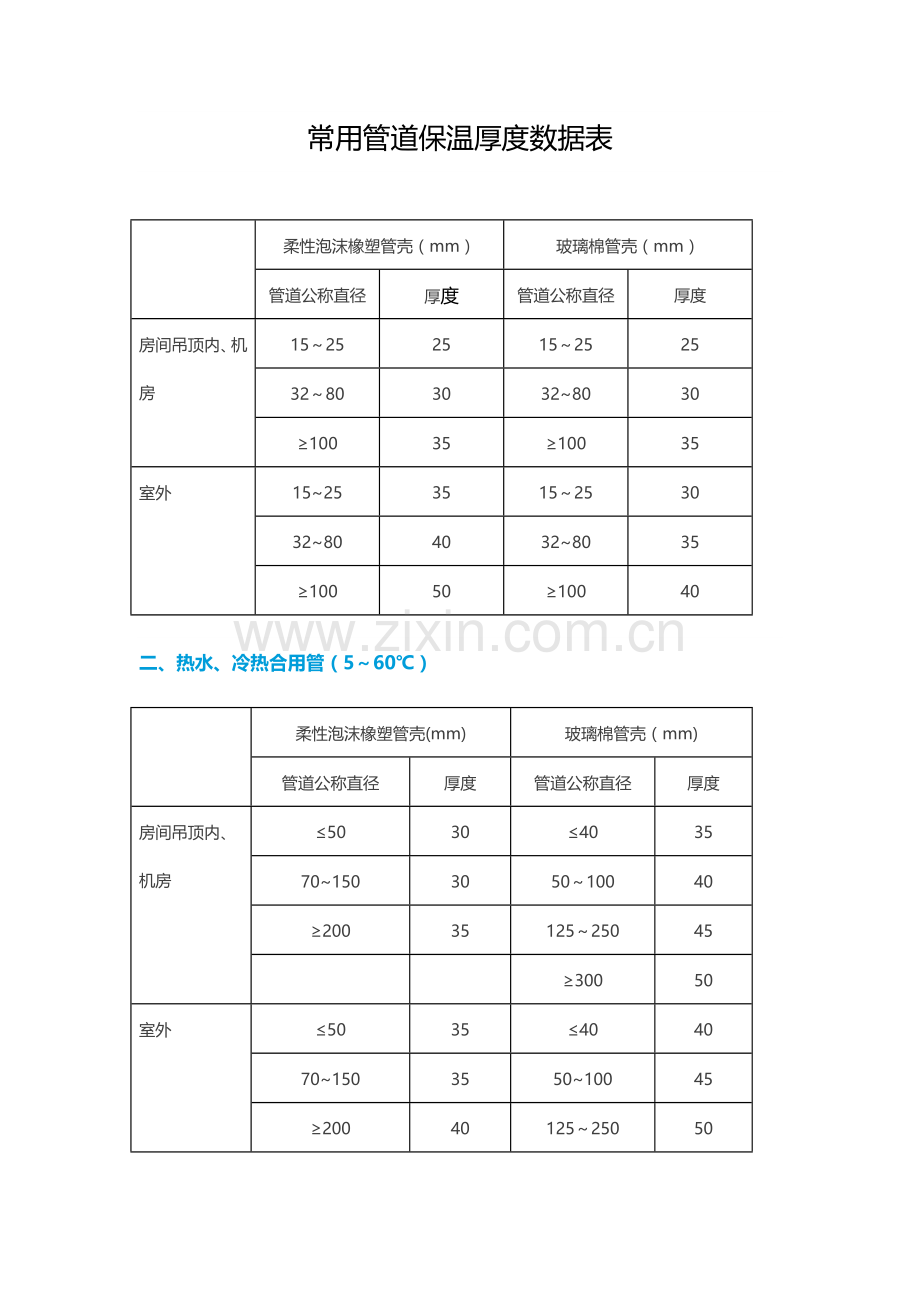

常用管道保温厚度数据表.doc

常用管道保温厚度数据表
浙江省饭店业工程
微信号

柔性泡沫橡塑管壳（mm）
玻璃棉管壳（mm）
管道公称直径
厚度
管道公称直径
厚度
房间吊顶内、机房
15～25
25
15～25
25
32～80
30
32~80
30
≥100
35
≥100
35
室外
15~25
35
15～25
30
32~80
40
32~80
35
≥100
50
≥100
40
二、热水、冷热合用管（5～60℃）

柔性泡沫橡塑管壳(mm)
玻璃棉管壳（mm)
管道公称直径
厚度
管道公称直径
厚度
房间吊顶内、机房
≤50
30
≤40
35
70~150
30
50～100
40
≥200
35
125～250
45

≥300
50
室外

≤50
35
≤40
40
70~150
35
50~100
45
≥200
40
125～250
50

≥300
55
三、热水、冷热合用管(0～95℃）

聚氨酯硬质泡沫(直埋）（mm）
玻璃棉管壳(mm）
管道公称直径
厚度
管道公称直径
厚度
房间吊顶内、机房
≤32
30
≤50
50
40～200
35
70~150
60
≥250
45
≥200
70
室外
≤32
35
≤50
60
40~200
40
70～150
70
≥250
50
≥200
80
四、蓄冰管道（≥—10℃)

柔性泡沫橡塑(mm)
聚氨酯发泡（mm）
室内
15～40
35
30
50～100
40
40
≥125
50
50
板式换热器
35
—
槽、罐
60
50
室外
15～40
40
40
50～100
50
50
≥125
60
60
槽、罐
70
70
五、空调凝结水管道

柔性泡沫橡塑管壳（mm)
玻璃棉管壳（mm）
空调房间吊顶内
10
10
非空调房间
15
15
六、空调风管道

柔性泡沫橡塑板（mm）
玻璃棉板、毡（mm)
送风温度≥14℃
在非空调房间内
20
40
在空调房间内
20
30
送风温度≥4℃
在非空调房间内
25
50
在空调房间内
25
40
七、冷媒管道（分体空调，VRV）
安装说明
要求的保温层的最小厚度
1、通过空调空间
19mm
2、通过非空调空间
19mm
3、贯穿浴室吊顶空间
25mm
八、导热系数
离心玻璃棉λ＝0.031+0.00017tm W/m。K
柔性泡沫橡塑λ＝0。03375+0。000125 tm W/m.K
聚氨酯λ＝0。0275+0。0009tm W/m.K
聚氨酯硬质泡沫（直埋）λ＝0。02+0。00014 tm W/m。K
岩棉或矿棉λ＝0.0314+0。0002 tm W/m。K
tm－保冷层的平均温度℃，取管内冷热媒与管道周围空气平均温度。
