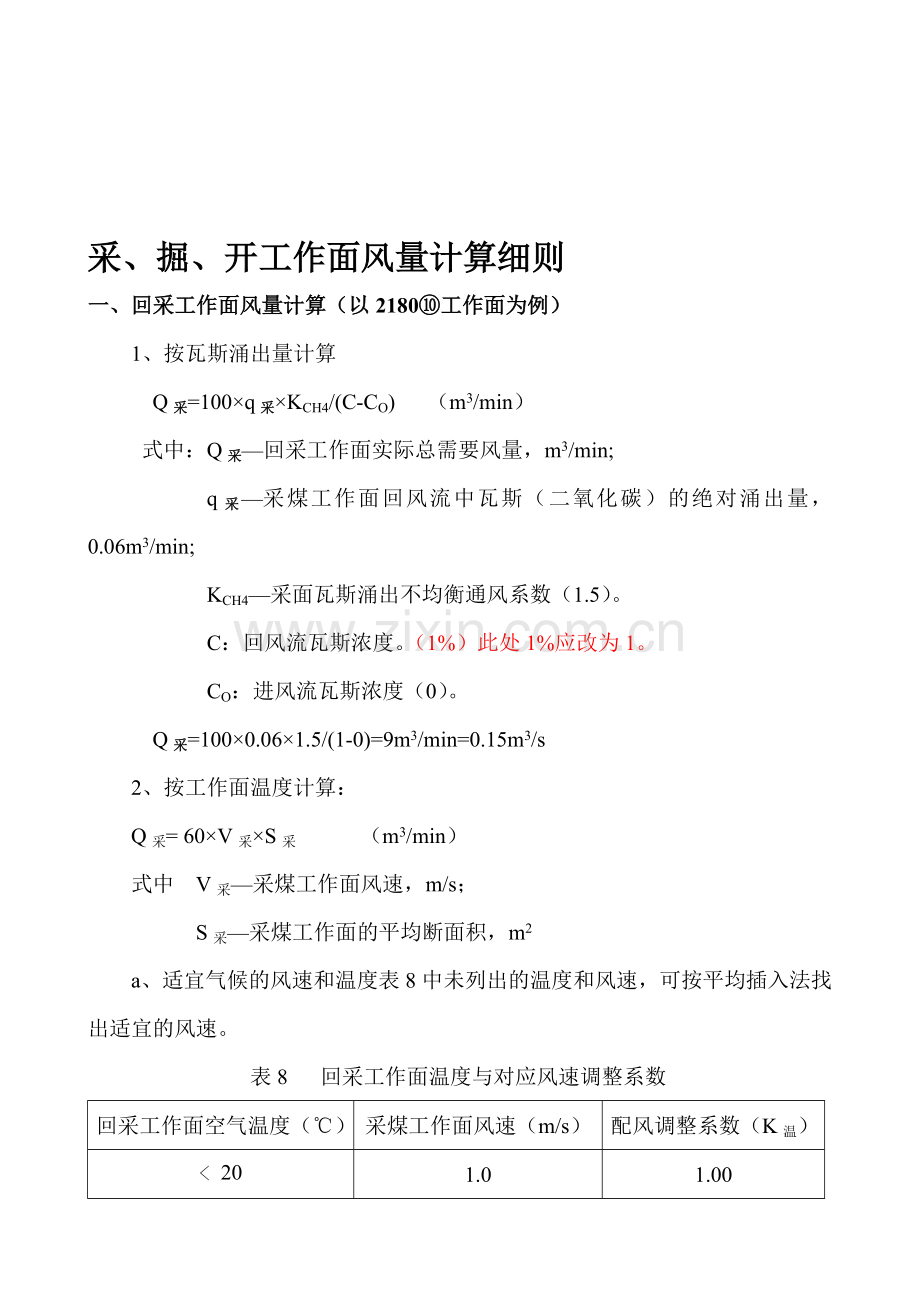

采、掘、开工作面风量计算细则
一、回采工作面风量计算（以2180⑩工作面为例）
1、按瓦斯涌出量计算
Q采=100×q采×KCH4/(C-CO) （m3/min）
式中：Q采—回采工作面实际总需要风量，m3/min;
q采—采煤工作面回风流中瓦斯（二氧化碳）的绝对涌出量，0.06m3/min;
KCH4—采面瓦斯涌出不均衡通风系数（1.5）。
C：回风流瓦斯浓度。（1%）此处1%应改为1。
CO：进风流瓦斯浓度（0）。
Q采=100×0.06×1.5/(1-0)=9m3/min=0.15m3/s
2、按工作面温度计算：
Q采= 60×V采×S采 （m3/min）
式中 V采—采煤工作面风速，m/s；
S采—采煤工作面的平均断面积，m2
a、适宜气候的风速和温度表8中未列出的温度和风速，可按平均插入法找出适宜的风速。
表8 回采工作面温度与对应风速调整系数
回采工作面空气温度（℃）
采煤工作面风速（m/s）
配风调整系数（K温）
﹤20
1.0
1.00
20～23
1.0～1.5
1.00～1.10
23～26
1.5～1.8
1.10～1.25
26～28
1.8～2.5
1.25～1.40
28～30
2.5～3.0
1.40～1.60

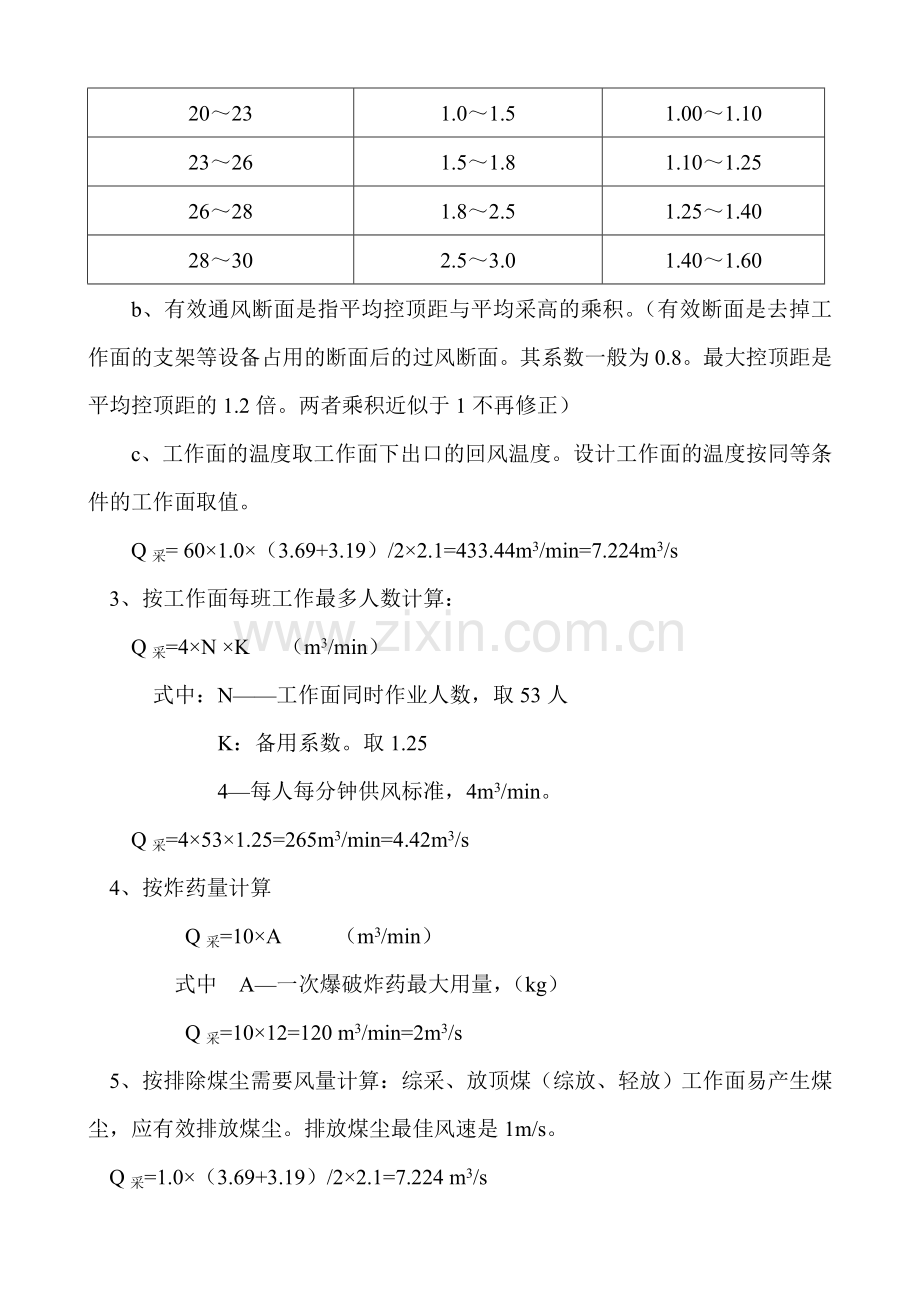

b、有效通风断面是指平均控顶距与平均采高的乘积。（有效断面是去掉工作面的支架等设备占用的断面后的过风断面。其系数一般为0.8。最大控顶距是平均控顶距的1.2倍。两者乘积近似于1不再修正）
c、工作面的温度取工作面下出口的回风温度。设计工作面的温度按同等条件的工作面取值。
Q采= 60×1.0×（3.69+3.19）/2×2.1=433.44m3/min=7.224m3/s
3、按工作面每班工作最多人数计算：
Q采=4×N ×K （m3/min）
式中：N——工作面同时作业人数，取53人
K：备用系数。取1.25
4—每人每分钟供风标准，4m3/min。
Q采=4×53×1.25=265m3/min=4.42m3/s
4、按炸药量计算
Q采=10×A （m3/min）
式中 A—一次爆破炸药最大用量，（kg）
Q采=10×12=120 m3/min=2m3/s
5、按排除煤尘需要风量计算：综采、放顶煤（综放、轻放）工作面易产生煤尘，应有效排放煤尘。排放煤尘最佳风速是1m/s。
Q采=1.0×（3.69+3.19）/2×2.1=7.224 m3/s
经上述计算，风量Q取最大值7.224m3/s进行验算。
6、按风速进行验算：
经上述计算，风量Q取最大值12.91m3/s进行验算。
15×S最大＜Q采＜240×S最小
式中 S最大——工作面最大断面积，m2。
S最小——工作面最小断面积，m2。
15×（3.69+3.19）/2×2.1＜Q采＜240×(3.69+3.19)/2×2.1
108.36m3/min＜Q采＜1733.76m3/min
1.806m3/s＜Q采＜28.896m3/s
通过验算可知，7.224m3/s满足风速要求，因此确定2180（10）工作面实际需风量为7.224m3/s。
三、掘进工作面需要计算：（以3623S工作面为例）
A.计算风筒距迎头距离：
L<L射
L射=4× =4×= 13.7m
式中： L—风筒距迎头距离；
S—巷道断面，取最小断面11.75m2，
根据以上计算及施工经验，规定风筒出口距迎头距离机掘时不超过8m，炮掘时不超过5m。
B.计算工作面风量：
煤巷﹑半煤岩和岩巷掘进工作面的风量，应按下列因素分别计算，取其最大值。
（1）按瓦斯（或二氧化碳）涌出量计算：
Q掘=100×q掘×K掘通
则 Q掘=100×0.08×2.0=16m3/min=0.267m3/s
式中： Q掘——单个掘进工作面需要风量，m3/min；
q掘——掘进工作面回风流中瓦斯的绝对涌出量，取0.08m3/min；
K掘通——瓦斯涌出不均衡通风系数（正常生产条件下，连续观测1个月，日最大绝对瓦斯涌出量与月平均日瓦斯绝对涌出量的比值），一般可取1.5-2.0，取2.0
（2）按掘进工作面同时作业人数计算：
Q掘=4×N×K=4×27×1.25=135m3/min =2.25m3/s
式中： N——工作面同时作业人数，取27人；
K——备用系数，取1.25
4——每人每分钟供风标准，4m3/min
（3）按炸药量计算：
Q掘≧10A=10×12.3=123m3/min =2.05 m3/s
式中：10——使用1kg炸药的供风量，m3/min；
A——工作面一次爆破最大装药量，取12.3kg；炮烟散尽后人员即可进入。
（4）按风速进行验算
按最小风速验算，煤巷、半煤巷掘进工作面的最小风量：
Q掘≧60×0.25×S=60×0.25×11.75=176.25 m3/min
按最高风速验算，掘进工作面的最大风量：
Q掘≦60×4 ×S=60×4 ×11.75=2820m3/min
综上可得176.25m3/min≦Q掘≦2820m3/min
式中： S——掘进工作面巷道的净断面积，取11.75m2。
通过以上计算，确定掘进工作面风量不得低于176.25m3/min，即2.94m3/s；风量不得高于2820m3/min，即47 m3/s
（5）局部通风机选型：
① 根据经验，风筒的百米风阻值，R100=2.37Kμ改为R100=23.25( NS2/m8)
② 每个弯头风阻 R弯=ξ·γ/(2·g·S2)
=1.3×1.2/(2×9.8×0.282)
=1.02Kμ
改为：R弯=ξ·ρ/2S2
=1.3×1.2/2×0.282
=9.95 NS2/m8
式中 ：ξ——风筒拐弯处局部阻力系数，取1.3
ρ——空气密度，取1.2kg/m3
S——风筒断面积，取0.28 m2
③风筒总风阻:
R=NR弯+R100=4×9.95+17×23.25=435.05 NS2/m8
式中 ：N——风筒弯头的个数 个
L——风筒总长度 m
④所需风机的风量:
Q扇=Q/(1-P漏)=2.94/(1-17×2%)=4.455m3/s=267.3m3/min
式中：P漏=P100
L——风筒总长度 m
P100——风筒百米漏风率，取2%；
⑤局部通风机全风压：
h扇全=R·Q扇·Q=435.05×4.455×2.94=5698.15Pa
式中 ：h扇全——压入式局部通风机全风压 Pa
R——风筒总风阻 NS2/m8
Q扇——局部通风机吸风量 m3/s
Q——掘进工作面需要风量 m3/ s
关于风筒风阻值R的计算说明：R的工程制单位是Kμ，现在均采用国际制单位NS2/m8。
⑥选择局部通风机
根据Q扇和h扇全，查轴流式扇风机特性曲线，选择FBDNO.6/2×15型扇风机，技术性能为全风压1500～4400Pa，风量300～400m3/min功率30kw，最高全压效率80℅，所计算的风量和风压均在所选风机的技术参数内。所以，选择FBDNO.6/2×15型扇风机是合适的。一台使用一台备用，备用风机必须加好电源指示灯。每台风机使用好两个消音器。
表5-1
风机功率(kw)
风筒直径(mm)
15×2
600/800（视现场风量是否能够满足生产需要更换）
（6）按局部通风机实际吸风量计算需要风量
煤巷掘进：Q掘′＝Q扇×Ii+15×S＝400×1+15×11.75＝576.25m3/min＝9.6m3/s
式中： Q扇——局部通风机实际吸风量，选择风机的最大吸风量400 m3/min。
Ii——掘进工作面同时通风的局部通风机台数。
根据以上计算确定掘进工作面迎头风量应不小于2.94m3/s，风机处巷道供风量应不小于于9.6m3/s。
三、开拓工作面风量计算：
1、按瓦斯（或二氧化碳）涌出量计算：
Q掘=100×q掘×K掘通
式中： Q掘——单个掘进工作面需要风量，m3/min；
q掘——掘进工作面回风流中瓦斯（或二氧化碳）的绝对涌出量，取0.06m3/min；
K掘通——瓦斯涌出不均衡通风系数（正常生产条件下，连续观测1个月，日最大绝对瓦斯涌出量与月平均日瓦斯绝对涌出量的比值），取1.3.
则 Q掘=100×0.06×1.3=7.8m3/min=0.13 m3/S
2、按掘进工作面同时作业人数计算
供井下工作人员呼吸用的新鲜风量每人不少于4m3/min。
计算公式：Q掘=4×N ×K （m3/min）
=4×15×1.25=75(m3/min)
式中： Q掘——需要风量(m3/min)；
N——工作面最多停留人数，取15人；
K——备用系数，取1.25。
3、按炸药量计算
Q掘=10×A （m3/min）
=10×47.4=474（m3/min）=7.9（m3/s）
式中：A——工作面一次爆破最大装药量，取47.4kg；
Q掘——需要风量(m3/min)。
通过延长吹炮眼时间降低风量取值
Q掘=474/N=474/2=237（m3/min）=3.95（m3/s）
N为15分钟的整数倍，取值为2
根据以上计算，工作面所需风量取值为Q掘＝3.95（m3/s）
吹炮烟时间为15×2=30分钟。
此段计算应删除，按照《国家AQ-1056-2008》中矿井需要风量计算中规定：按炸药量计算风量：
（1）一级煤矿许用炸药Q掘=25×A （m3/min）
（1）二、三级煤矿许用炸药Q掘=10×A （m3/min）
我公司井下爆破所使用的炸药均为三级煤矿许用乳化炸药。该炸药在煤矿井下爆破属于安全系数比较高，产生的有毒有害气体少，每kg炸药爆破时所产生的有毒有害气体，有10m3/min的风量就足够，所以无需再有N。
4. 按风速进行验算
岩巷：
9×S大＜Q掘＜240×S小
9×12.2＜Q掘＜240×11
109.8m3/min＜Q掘＜1032m3/min
式中：S——掘进工作面断面积，取最小断面4.3m2 ；最大断面12.2m2。
根据以上计算可见按炸药量计算时风量满足风速要求，因此工作面风量取值为237m3/min =3.95m3/s。
5.局部通风机工作风量：
③ 根据经验，风筒的百米风阻值，R100=2.37Kμ
④ 每个弯头风阻 R弯=ξ·γ/(2·g·S2)
=1.3×1.2/(2×9.8×0.282)
=1.02Kμ
式中 ：ξ——风筒拐弯处局部阻力系数，取1.3
γ——空气比重，取1.2kg/m3
g——重力加速度，取9.8m/ S2
S——风筒断面积，取0.28 m2
③风筒总风阻:
R=2R弯+3R100=2×1.02+3×2.37=9.15 Kμ
④所需局部通风机的风量:
Q扇= Q掘/(1-P漏)=3.95/(1-3×0.02)=4.1m3/s
式中:P漏=nP100
其中：n——巷道长度百米数，取3；
P100——风筒百米漏风率，取0.02；
⑤局部通风机全风压：
h扇全=R·Q扇·Q掘=9.15×4.1×3.9=146.3Pa
6.选择局部通风机
根据Q扇和h扇全，查轴流式局部通风机特性曲线，选择2BKJNO6/30型局部通风机，技术性能为全风压440～5030Pa，风量260～447m3/min，功率2*15kw，最高全压效率80℅，一台使用一台备用，备用局部通风机必须加好电源指示灯。
7.按局部通风机实际吸风量计算风机位置需要风量
岩巷掘进：Q吸＝Q扇×Ii+9×S （m3/min）
＝447*1+9*9.85
＝535.65（m3/min）=8.9m3/s
式中： Q扇——局部通风机实际吸风量， m3/min。
Ii——掘进工作面同时通风的局部通风机台数，取1。
S——局部通风机处的巷道（3.8×3.0米）断面积，取9.85m2。
根据风量计算，局部通风机处巷道供风量不低于8.9m3/s。
