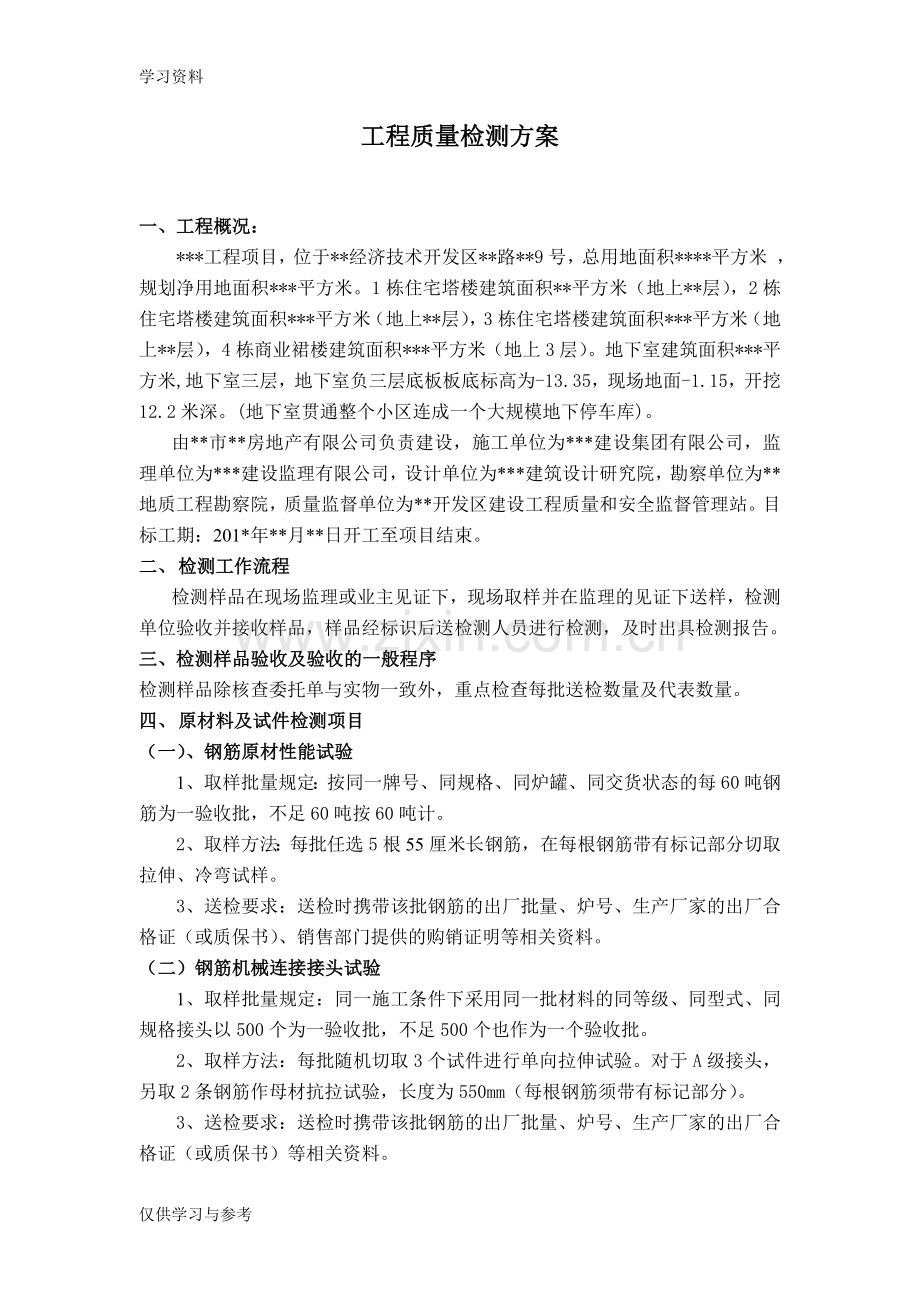

工程质量检测方案

一、工程概况：
***工程项目，位于**经济技术开发区**路**9号，总用地面积****平方米 ，规划净用地面积***平方米。1栋住宅塔楼建筑面积**平方米（地上**层），2栋住宅塔楼建筑面积***平方米（地上**层），3栋住宅塔楼建筑面积***平方米（地上**层），4栋商业裙楼建筑面积***平方米（地上3层）。地下室建筑面积***平方米,地下室三层，地下室负三层底板板底标高为-13.35，现场地面-1.15，开挖12.2米深。(地下室贯通整个小区连成一个大规模地下停车库)。
由**市**房地产有限公司负责建设，施工单位为***建设集团有限公司，监理单位为***建设监理有限公司，设计单位为***建筑设计研究院，勘察单位为**地质工程勘察院，质量监督单位为**开发区建设工程质量和安全监督管理站。目标工期：201*年**月**日开工至项目结束。
二、 检测工作流程
检测样品在现场监理或业主见证下，现场取样并在监理的见证下送样，检测单位验收并接收样品，样品经标识后送检测人员进行检测，及时出具检测报告。
三、检测样品验收及验收的一般程序
检测样品除核查委托单与实物一致外，重点检查每批送检数量及代表数量。
四、 原材料及试件检测项目
（一）、钢筋原材性能试验
1、取样批量规定：按同一牌号、同规格、同炉罐、同交货状态的每60吨钢筋为一验收批，不足60吨按60吨计。
2、取样方法：每批任选5根55厘米长钢筋，在每根钢筋带有标记部分切取拉伸、冷弯试样。
3、送检要求：送检时携带该批钢筋的出厂批量、炉号、生产厂家的出厂合格证（或质保书）、销售部门提供的购销证明等相关资料。
（二）钢筋机械连接接头试验
1、取样批量规定：同一施工条件下采用同一批材料的同等级、同型式、同规格接头以500个为一验收批，不足500个也作为一个验收批。
2、取样方法：每批随机切取3个试件进行单向拉伸试验。对于A级接头，另取2条钢筋作母材抗拉试验，长度为550mm（每根钢筋须带有标记部分）。
3、送检要求：送检时携带该批钢筋的出厂批量、炉号、生产厂家的出厂合格证（或质保书）等相关资料。

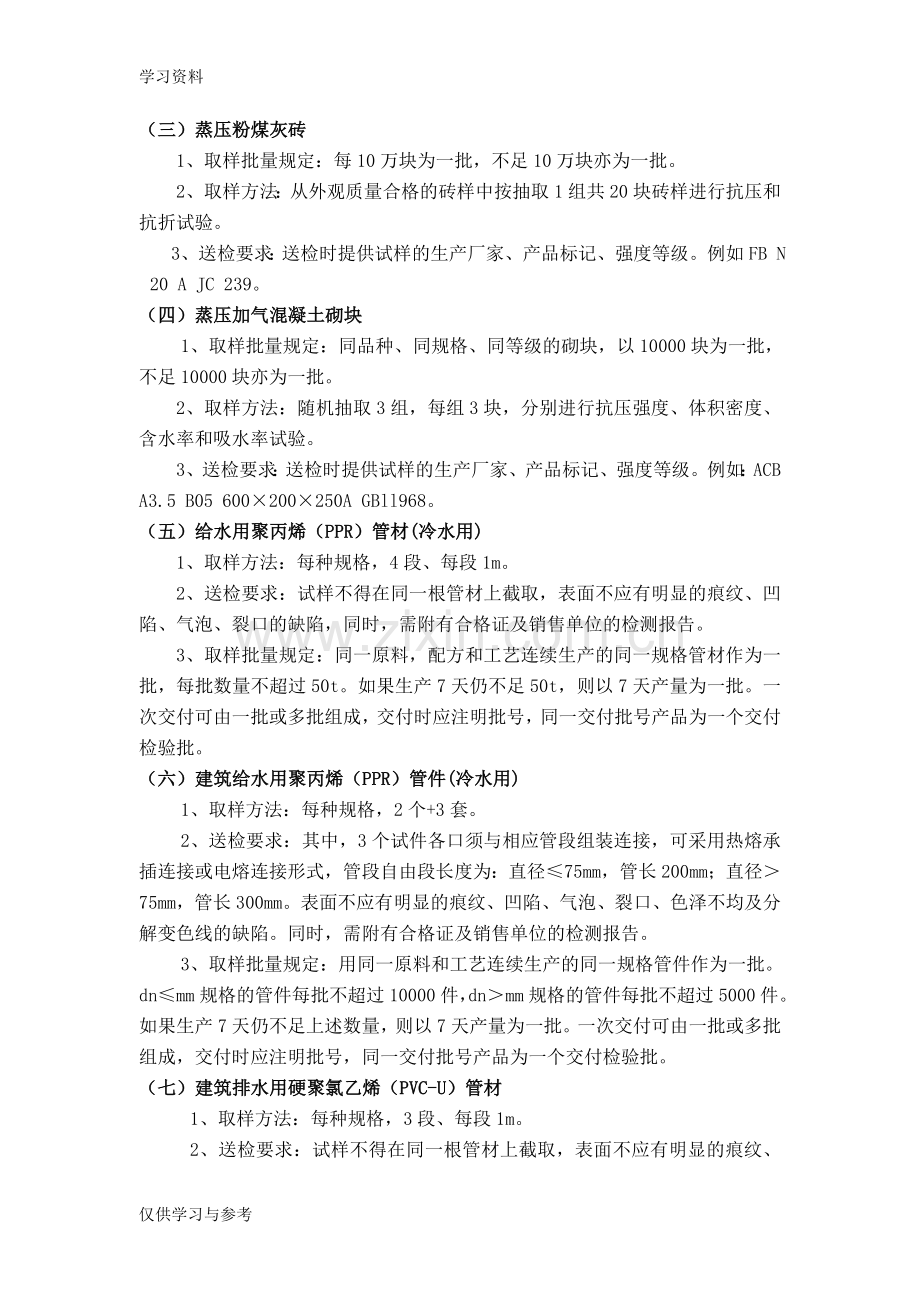

（三）蒸压粉煤灰砖
1、取样批量规定：每10万块为一批，不足10万块亦为一批。
2、取样方法：从外观质量合格的砖样中按抽取1组共20块砖样进行抗压和抗折试验。
3、送检要求：送检时提供试样的生产厂家、产品标记、强度等级。例如FB N 20 A JC 239。
（四）蒸压加气混凝土砌块
1、取样批量规定：同品种、同规格、同等级的砌块，以10000块为一批，不足10000块亦为一批。
2、取样方法：随机抽取3组，每组3块，分别进行抗压强度、体积密度、含水率和吸水率试验。
3、送检要求：送检时提供试样的生产厂家、产品标记、强度等级。例如：ACB A3.5 B05 600×200×250A GBll968。
（五）给水用聚丙烯（PPR）管材(冷水用)
1、取样方法：每种规格，4段、每段1m。
2、送检要求：试样不得在同一根管材上截取，表面不应有明显的痕纹、凹陷、气泡、裂口的缺陷，同时，需附有合格证及销售单位的检测报告。
3、取样批量规定：同一原料，配方和工艺连续生产的同一规格管材作为一批，每批数量不超过50t。如果生产7天仍不足50t，则以7天产量为一批。一次交付可由一批或多批组成，交付时应注明批号，同一交付批号产品为一个交付检验批。
（六）建筑给水用聚丙烯（PPR）管件(冷水用)
1、取样方法：每种规格，2个+3套。
2、送检要求：其中，3个试件各口须与相应管段组装连接，可采用热熔承插连接或电熔连接形式，管段自由段长度为：直径≤75mm，管长200mm；直径＞75mm，管长300mm。表面不应有明显的痕纹、凹陷、气泡、裂口、色泽不均及分解变色线的缺陷。同时，需附有合格证及销售单位的检测报告。
3、取样批量规定：用同一原料和工艺连续生产的同一规格管件作为一批。dn≤mm规格的管件每批不超过10000件，dn＞mm规格的管件每批不超过5000件。如果生产7天仍不足上述数量，则以7天产量为一批。一次交付可由一批或多批组成，交付时应注明批号，同一交付批号产品为一个交付检验批。
（七）建筑排水用硬聚氯乙烯（PVC-U）管材
1、取样方法：每种规格，3段、每段1m。
2、送检要求：试样不得在同一根管材上截取，表面不应有明显的痕纹、凹陷、气泡、裂口的缺陷，同时，需附有合格证及销售单位的检测报告。
3、取样批量规定：同一原料、配方和工艺生产的同一规格管材为一批，当dn≤63mm时，每批数量不超过50t；当dn＞63mm时，每批数量不超过100t。如果生产7天仍不足批量，以7天生产量为一批。
（八）建筑排水用硬聚氯乙烯（PVC-U）管件
1、取样方法：每种规格9个。
2、送检要求：试样表面不应有明显的痕纹、凹陷、气泡、裂口、色泽不均及分解变色线的缺陷。同时，需附有合格证及销售单位的检测报告。
3、取样批量规定：同一原料、配方和工艺生产的同一规格管件为一批，当dn≤32mm时，每批数量不超过20000（2万）个；当dn＞32mm时，每批数量不超过5000个。如果生产7天仍不足批量，以7天生产量为一批。一次交付可由一批或多批组成，交付时注明批号，同一交付批号产品为一个交付检验批。
（九）建筑铝合金型材
1、取样方法：每种规格，3段、每段500mm。
2、送检要求：批的各种规格型材送检不少于一组，试样不得在同一根型材上截取，表面不应有刻痕、被腐蚀、碰撞、缺损的缺陷，同时，需附有型材合格证、销售单位的检测报告及设计对各种型材的壁厚要求。
3、取样批量规定：产品应成批提交验收，每批由同一牌号、状、规格、同一表面处理方式的型材组成，批重不限。
（十）建筑外窗水密性、气密性、抗风压性能试验
1、取样方法：同一窗型、规格尺寸，三樘
2、送检要求：
①试件应为生产厂按所提供的图样生产的合格产品。不得附有任何多余的零配件或采用特殊的组装工艺或改善措施；
②试件镶嵌应符合设计要求；
③试件必须按照设计要求组合、装配完好,并保持清洁、干燥。
④试件要求安装在镶嵌框上，镶嵌框应具有足够的刚度，采用材料为铝型材或型钢，镶嵌框型材短边宽度为25mm左右，型材长边稍大于或等于试件型材的长边宽度，相邻两边应附加斜向连接以增加镶嵌框的刚度。
⑤试件应附有内外立面图，各装配节点剖面图。委托单中应填写各主要型材、配件生产厂家、产品型号规格等资料，并附上其合格证。
⑥抗风压性能、水密性能、气密性能工程设计值。
3、取样批量规定：
1）检验批按以下规定划分：
①同一品种类型和规格尺寸的窗，每100樘应划分为一个检验批，不足100樘也应划分为一个检验批。
②也可根据施工及质量控制和验收的需要，以楼层部位或施工段安装的窗，按品种类型和规格尺寸划分检验批。

2）检查数量应符合以下规定：
①每个检验批应至少抽查5%，并不得少于3樘。
②高层建筑(10层及10层以上的住宅建筑和建筑物高度超过24米的公共建筑)的外窗，每个检验批应至少抽查10%，并不得少于6樘。
（十一）防水卷材
1、取样方法：每种型号规格，取每卷距离外层卷头2.5m后的2m2卷材
2、送检要求：表面不应有裂口、孔洞和缺边，矿物粒（片）料粒度应均匀一致并紧密地粘附于卷材表面，同时需附有材料合格证及销售单位的检测报告。
3、取样批量规定：弹性体改性沥青防水卷材（GB 18242-2008），以同一类型、同一规格10000㎡为一批，不足10000㎡时亦可作为一批。
（十二）防水涂料
1、取样方法：每种型号规格，每种组份取完整一桶（罐），不少于3kg。
2、送检要求：每种组份取完整一桶（罐）并不得拆封或混有其他物质，同时需附有材料合格证及销售单位的检测报告。
3、取样批量规定：JS聚合物复合防水浆料（JS-Ⅱ-GB/T23445-2009：以同一类型的10t产品为一批，不足10t也作为一批 。
（十三）剩余电流动作保护器
1、取样方法：同一型号规格，1个。
2、送检要求：试样应未使用过，完好无破损，同时需提供产品合格证及检测报告。
3、取样批量规定：按照进场的同一生产厂家、同一规格型号的材料总数量为基数取样，材料总数量（个数）在100个及以下取样一组，100个以上按照100个取样一组，但总数量不少于两组。
（十四）电线电缆
1、取样方法：同一型号规格、线径，电线：线径＜10mm2，50m；线径≥10mm2，20m；电缆：20m。
2、送检要求：试样应未使用过，完好无破损，不弯折扭曲，同时需提供产品合格证及检测报告。
3、取样批量规定：按照进场的同一生产厂家、同一规格型号的材料数量为基数进行取样，材料数量（长度）在1万米及以下的取一组试样，1万米以上的按照2万米取样一组，但取样总数不少于两组。
（十五）混凝土
一）混凝土抗压强度试验：
1、取样批量规定
试件的留置应符合以下规定：
①每拌制100盘且不超过100m3的同配合比的砼，其取样不得少于一次；
②每工作班拌制的同配合比的砼不足100盘时，取样不得少于一次；
③当一次连续浇筑超过1000m3时，同一配合比的混凝土，每200m3取样不得少于一次；
④每一楼层、同一配合比的混凝土，其取样不得少于一次；
⑤每次取样至少留一组标准养护试件，同条件养护试件的留置组数根据需要确定。
2、取样方法：用于检查结构构件质量的试件，应在砼的浇注地点随机取样制作，试件每组3块，强度试件尺寸：150mm×150mm×150mm。
3、送检要求：试件应在标准养护龄期28天前1～2天送市检测站。同条件养护的试件在养护温度达到600℃·d前1～2天送市检测站。
二）混凝土抗渗试验：
1、取样批量规定：同一工程、同一配合比的混凝土，取样不应少于一次，留置组数可根据实际需要确定。地下建筑防水工程，连续浇筑砼每500m3应留置一组，且每项工程不得少于两组。采用预拌砼的抗渗试件，留置组数应视结构的规模和要求而定。
2、取样方法：试件应在浇筑地点制作，每组试件有6块，尺寸：顶面直径175mm，底面直径185mm，高150mm。
3、送检要求：试件养护期不得小于28天。
（十六）砂浆抗压强度试验：
1、取样批量规定：砂浆试件的留置组数按每一楼层或250m3砌体的各种标号的砂浆，每台搅拌机至少检查一次，每次至少应制作一组试件，当砂浆标号或配合比变更时，应另制作试件。
2、取样方法：砂浆时间每组6块，试件尺寸为：70.7mm×70.7mm×70.7mm。3、送检要求：试件应在标准养护条件下养护龄期28天前1~2天送市检测站。
（十七）回填土
一）击实试验：每种类型的土质取样1～3组进行试验。每组取土20kg。
二）压实系数试验：环刀检测方法中，建筑工程每点2个环刀；灌水法和灌砂法中，每组1个点。取样数量，每单位工程不应少于3点，1000平方内每100平方取1点，3000平方内每300平方取1点。
五、工程结构检测（现场检测）项目
（一）、建筑物沉降观测
1、委托单位提供的资料：
①待测建筑的建筑施工图；
②待测建筑物场地地质资料；
③基准点（桩）位置。
2、检测数量及位置的确定：
①、观测点的布置按《工程测量规范》、《建筑变形测量规程》的规定并结合待测建筑物的具体情况确定；
②、施工阶段的观侧：首层柱拆模后及时通知检测部门进行第一次观测，以后随施工进度每隔二层测一次，主体完成后测一次，装饰完成后测一次，竣工验收前测一次；
③、使用阶段的观测：竣工验收后第一年每季度观测一次，第四次完成后视沉降情况双方再协商以后的观测事宜。
3、委托单位现场处理措施：
①、负责与检测部门一起确定基准点（桩）的位置；
②、保护好基准点（桩）和观测点不受破坏、扰动、掩埋等；
③、观测时应保证现场观测线路通畅；
④、观测时，应有人员在场见证、协助以保证观测工作顺利进行。
（二）建筑工程饰面砖粘结强度检测
1、委托单位提供的资料：
①、待测建筑物的工程概况（层数、饰面砖的面积、工程进度等）；
②、饰面砖的规格；
③、饰面砖的粘贴日期。
2、检测数量及位置的确定：
1）、检测数量的确定：
①每300m同类墙体抽检1组，每组3块试样，每一楼层不得少于1组，不足300m同类墙体的可每两个楼层抽检1组，每组3块试样
②、检测位置的确定：
抽检饰面砖粘贴龄期必须大于28d，每组3块试样彼此相邻间隔应大于500mm。
3、委托单位现场处理措施：
①委托方应组织饰面砖的施工人员按要求对所抽检的饰面砖砖样进行切割；
②委托方应将检测事宜通知建设、监理及该项目的质监员等相关单位代表现场见证检测过程。
（三）锚栓抗拔承载力
一）委托单位提供的资料：
1、必要的与工程相关的各种文件资料；一般为设计图纸，工程概况，检测部位构件信息。
2、设计单位提供的书面（设计单位公章）抗拔承载力设计值；锚固材料产品说明书、合格证、检验报告；施工工艺说明及待检样品验收情况。
二）检测数量及位置的确定：
1、非破坏性检验可采用随机抽样办法取样 ；
2、同规格，同型号，基本相同部位的锚栓组成一个检验批。抽取数量按每批锚栓总数的1‰计算，且不少于3根。
三）委托单位现场处理措施：
1、抗拔承载力检验要求现场原位测试，在批量施工前应按工艺要求布置检验样品；
2、锚栓锚固面应平整坚固，有浮浆应清除，并保证每个待检样品锚栓有不小于300mm×300mm的面积以安装检验设备；
3、若受现场条件限制，确实无法进行原位检验的，请建设单位、设计单位、监理单位、施工单位代表会同监督部门人员，确定可行的检验方案。
4、委托方提供现场必要的人员及现场条件配合，如脚手架、排架等。
（四）混凝土结构实体检测
一）、委托单位提供的资料：
1、工程概况；
2、混凝土原材料情况；
3、检测混凝土构件设计强度、浇注日期等；
4、有关结构或构件设计图。
二）检测数量的确定：
1、钢筋保护层：各类构件抽检数量一般不少于该类构件总数的2%且不少于5个构件，悬挑构件不少于抽检数量的50%。
2、楼板厚度：按该层每种板厚2个构件进行抽检。
3、构件强度：抽检层数一般不少于建筑物层数的30%，具体构件抽检数量应按相应的检测标准确定。
三）检测位置的确定：由甲方、监理、设计、施工单位、工程质监员会同本站检测人员共同确定抽检部位、数量、检测手段。
四）委托单位现场处理措施：委托方应安排人员在现场进行必要的配合协助工作。
（五）低应变反射波法桩基检测
一）委托单位提供的资料：
1、工程名称、工程地点、建设、勘察、设计、监理、施工单位名称：
2、工程地质勘察报告；
3、桩基础施工平面图；
4、工程桩设计资料和施工记录；
5、其他有关资料。
二）检测数量规定：
1、单桩单柱工程，100%抽检；
2、其他单位工程不少于总桩数的20%～30%，且不少于10-20根。
三）检测桩桩位（检测点位）的确定原则：
1、基桩承载力检测，首选成桩质量较差的基桩；
2、当采用两种或两种以上检测方法时，应依据前一种试验方法的检测结果，选择成桩质量较差的基桩；
3、选择对施工质量有怀疑的桩；
4、选择设计方认为重要的桩；
5、选择岩土特性复杂，可能影响施工质量的桩；
6、选择代表不同施工工艺条件和不同施工质量的桩；
7、同类型的桩宜均匀分布。
四）检测时间规定：受检的灌注龄期不小于14天（或强度值不低于15MPa）
五）委托单位与现场处理措施：
1、受检桩受检前应凿除桩头浮浆、松散或破损部分，露出坚硬的砼表面；
2、受检时，桩头应干净、无水、平整；
3、提供220伏电源。
（六）高应变动力桩基检测
一）委托单位提供的资料：
1、工程名称、工程地点、建设、勘察、设计、监理、施工单位名称：
2、工程地质勘察报告；
3、桩基础施工平面图；
4、工程桩设计资料和施工记录；
5、其他有关资料。
二）检测数量规定：
同一单位工程，不少于总桩的5%，且不少于5根。
三）检测桩桩位（检测点位）的确定原则：
1、基桩承载力检测，首选成桩质量较差的基桩；
2、当采用两种或两种以上检测方法时，应依据前一种试验方法的检测结果，选择成桩质量较差的基桩；
3、选择对施工质量有怀疑的桩；
4、选择设计方认为重要的桩；
5、选择岩土特性复杂，可能影响施工质量的桩；
6、选择代表不同施工工艺条件和不同施工质量的桩；
7、同类型的桩宜均匀分布。
四）检测时间规定：
从成桩到检测的休止时间：
混凝土灌注桩应在混凝土达到设计强度等级后，且满足上述要求天数要求。
五）委托单位与现场处理措施：
按检测方提供的方案作好现场检测工作。
六、设备检测（现场检测）项目
（一）、水压检测
1、委托单位提供的资料：设计图纸
2、检测点和点数的确定：①一个系统；②全部系统。
3、委托单位现场处理措施：暂停用水至检测完。
（二）、等电位检测
1、委托单位提供的资料：设计图纸
2、检测点和点数的确定：①一条接地干线；②全部接地干线。
3、委托单位现场处理措施：暂停用电，打开配电箱。
（三）绝缘电位检测
1、委托单位提供的资料：设计图纸
2、检测点和点数的确定：①一个回路；②全部回路。
3、委托单位现场处理措施：暂停用电，打开配电箱及有关、气具、设备。
七、节能工程检测项目
（一）蒸压粉煤灰砖导热系数：
1、抽样要求：同一生产厂家的同一品种产品，建筑面积≤2000㎡，一组；20000㎡≥建筑面积≥2000㎡，三组；建筑面积≥20000㎡，六组。
2、样品规格及数量：试样尺寸为300㎜×300㎜×300㎜，2块为一组。
（二）玻化微珠保温砂浆强度、密度、导热系数：
1、抽样要求：同一生产厂家的同一品种产品，建筑面积≤2000㎡，一组；20000㎡≥建筑面积≥2000㎡，三组；建筑面积≥20000㎡，六组。
2、样品规格及数量：强度及密度的试样尺寸为70.7㎜×70.7㎜×70.7㎜，6块为一组。导热系数试样尺寸为300㎜×300㎜×25~30㎜，2块为一组。
（三）墙体浅色饰面材料太阳辐射吸收系数：
1、抽样要求：同一生产厂家的同一品种产品，建筑面积≤2000㎡，一组；20000㎡≥建筑面积≥2000㎡，三组；建筑面积≥20000㎡，六组。
2、样品规格及数量：试样尺寸为100㎜×100㎜，3块为一组。
（四）建筑玻璃光学、热工性能参数检验：
1、抽样要求：同一生产厂家同一品种、同一类型的产品，各抽查不少于3件（樘）。
2、样品规格及数量：试样尺寸为100㎜×100㎜，3块为一组。
（五）挤塑聚苯乙烯泡沫板表观密度、压缩强度、导热系数检验：
1、抽样要求：同一生产厂家同一品种、同一类型的产品，各抽查不少于3组。
2、样品规格及数量：试样尺寸为300㎜×300㎜×原厚度，2块为一组。
