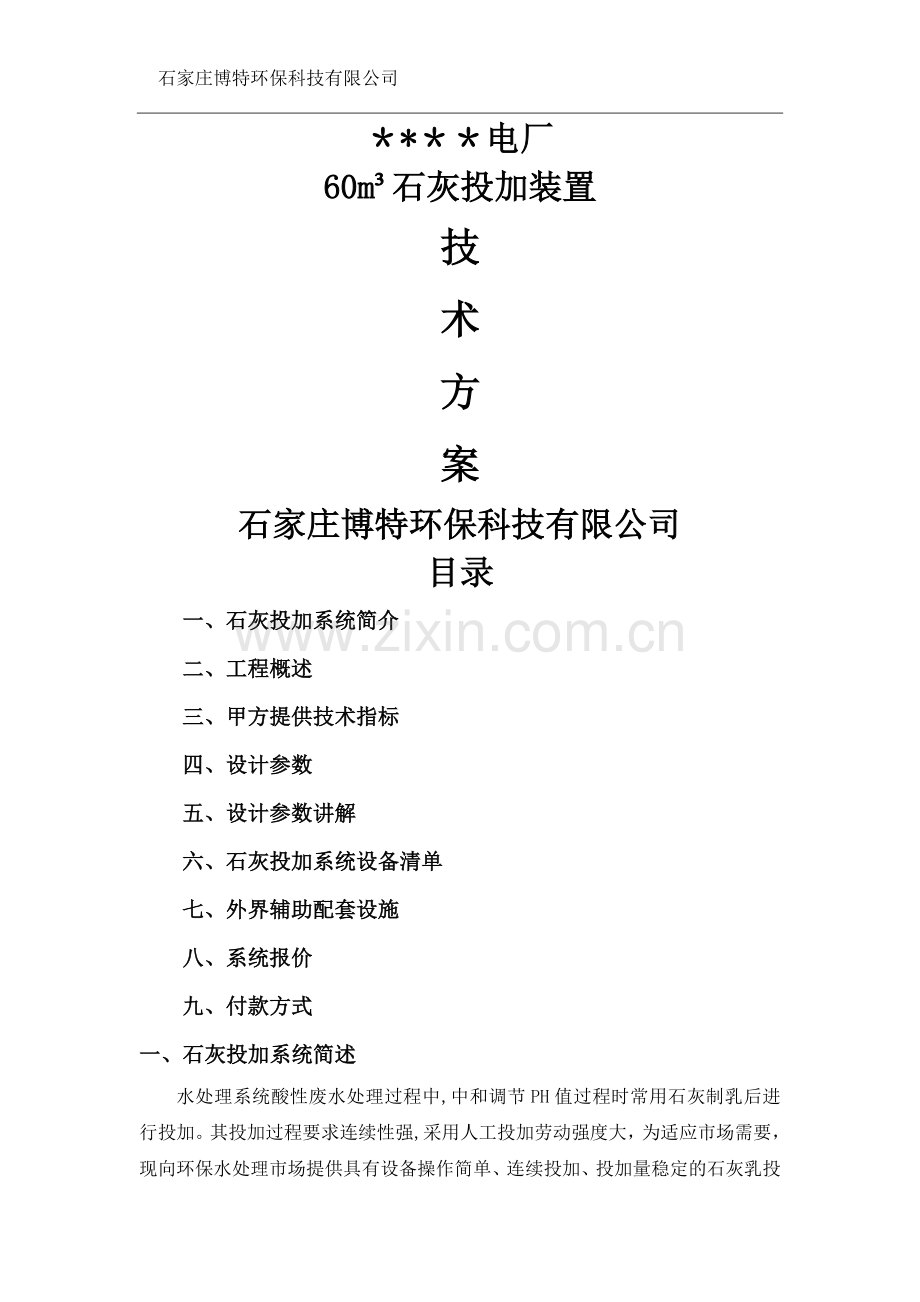

石灰投加装置技术方案.doc

石家庄博特环保科技有限公司

＊*＊＊电厂
60m³石灰投加装置
技
术
方
案
石家庄博特环保科技有限公司
目录
一、 石灰投加系统简介
二、 工程概述
三、 甲方提供技术指标
四、 设计参数
五、 设计参数讲解
六、 石灰投加系统设备清单
七、 外界辅助配套设施
八、 系统报价
九、 付款方式
一、石灰投加系统简述
水处理系统酸性废水处理过程中,中和调节PH值过程时常用石灰制乳后进行投加。其投加过程要求连续性强,采用人工投加劳动强度大，为适应市场需要，现向环保水处理市场提供具有设备操作简单、连续投加、投加量稳定的石灰乳投加装置。

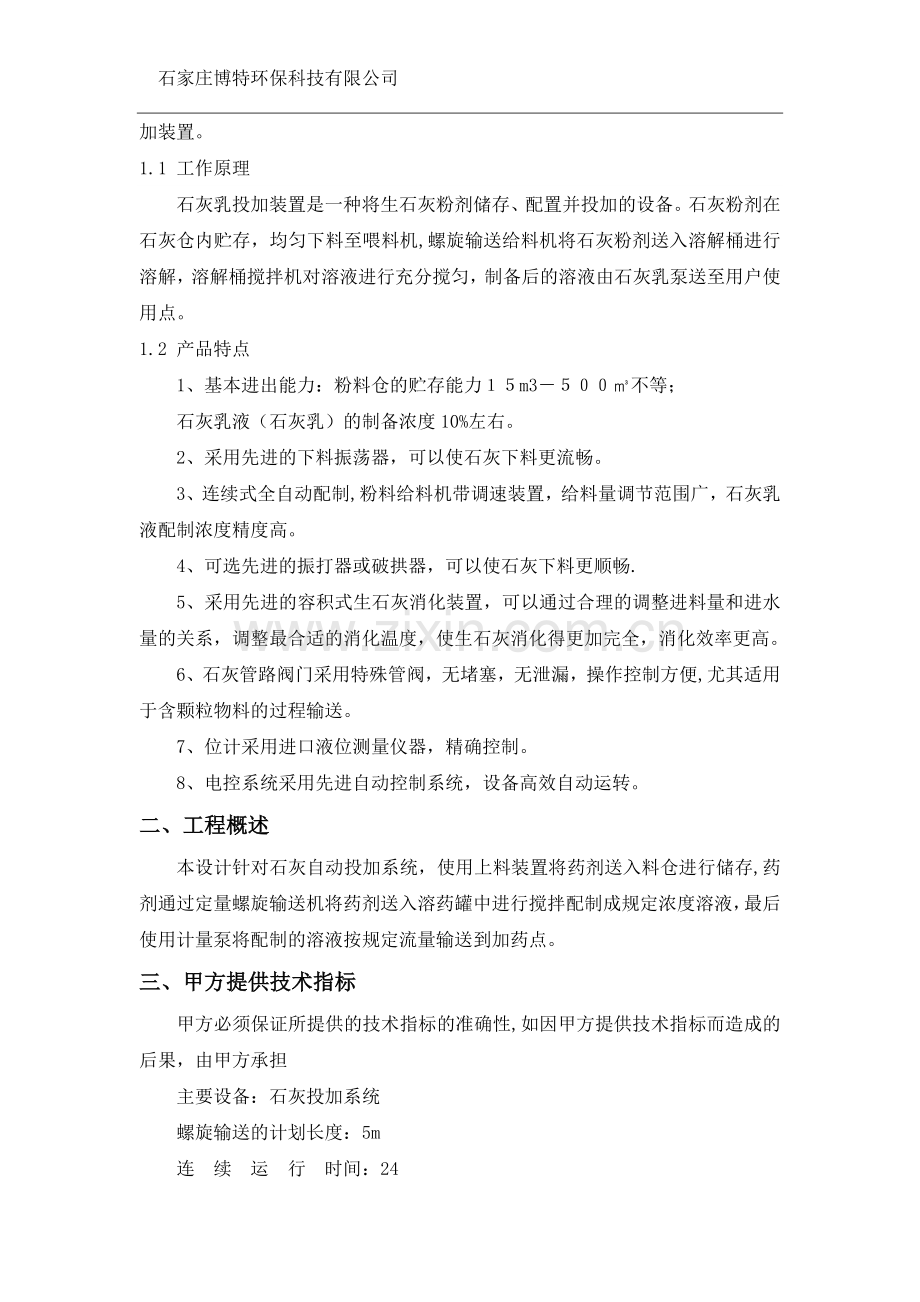

1.1 工作原理
石灰乳投加装置是一种将生石灰粉剂储存、配置并投加的设备。石灰粉剂在石灰仓内贮存，均匀下料至喂料机,螺旋输送给料机将石灰粉剂送入溶解桶进行溶解，溶解桶搅拌机对溶液进行充分搅匀，制备后的溶液由石灰乳泵送至用户使用点。
1.2 产品特点
1、基本进出能力：粉料仓的贮存能力１５m3－５００㎥不等；
石灰乳液（石灰乳）的制备浓度10%左右。
2、采用先进的下料振荡器，可以使石灰下料更流畅。
3、连续式全自动配制,粉料给料机带调速装置，给料量调节范围广，石灰乳液配制浓度精度高。
4、可选先进的振打器或破拱器，可以使石灰下料更顺畅.
5、采用先进的容积式生石灰消化装置，可以通过合理的调整进料量和进水量的关系，调整最合适的消化温度，使生石灰消化得更加完全，消化效率更高。
6、石灰管路阀门采用特殊管阀，无堵塞，无泄漏，操作控制方便,尤其适用于含颗粒物料的过程输送。
7、位计采用进口液位测量仪器，精确控制。
8、电控系统采用先进自动控制系统，设备高效自动运转。
二、工程概述
本设计针对石灰自动投加系统，使用上料装置将药剂送入料仓进行储存,药剂通过定量螺旋输送机将药剂送入溶药罐中进行搅拌配制成规定浓度溶液，最后使用计量泵将配制的溶液按规定流量输送到加药点。
三、甲方提供技术指标
甲方必须保证所提供的技术指标的准确性,如因甲方提供技术指标而造成的后果，由甲方承担
主要设备：石灰投加系统
螺旋输送的计划长度：5m
连　续　运　行　时间：24
四、设计参数
计算条件
参数
料仓容积 m³
60
溶解罐容积　　ｍ³
3
辅助水箱容积 m³
0。8
五、 工艺流程
本系统有料仓,石灰溶解箱,平衡水箱（可选），乳渣分离器以及计量泵，搅拌机，输送装置等组成。
工艺流程：
进料：石灰罐车来的石灰粉，经进料口正压输送进入石灰料仓。料仓配有除尘器、安全阀、料位计、破拱装置。除尘器将正压输送进来的气体和石灰粉进行分离，保证设备不会憋压，粉尘不出设备,安全阀主要保护除尘器在通透情况下不太好的情况下，防止料仓憋压，损坏料仓主体.料位计主要的作用是指示料仓的料位，防止过度进料，和料不足时及时及时进料。
石灰乳配置：石灰粉经螺旋输送机定量输送至石灰乳溶解罐，同时按比例进水，配成合适溶度的石灰乳待用。
输送：配置好的石灰乳经石灰乳泵投加到加药点.
六、石灰投加系统设备设备清单
表一：石灰投加系统设备清单
序号
名称
规格参数
数量
备注
1
料仓
料仓主体
有效容积：60m³
1个

破拱装置
震动破拱装置
1套

震动除尘器
尺 寸:Ф800×1600mm
1套

安全阀
配套
1个

2
手动蝶阀
配套
1个

3
给料机
材 质:碳钢
1台

4
螺旋输送机
材 质：碳钢
1台

5
溶药罐
容 积：3 m³
材 质:碳钢衬胶
1台

辅助水箱
容 积：0。8m³
材 质:碳钢衬胶
1台

7
搅拌机
功 率：1.5KW
转 速：85转/分带机架
轴 长:1500mm
桨 叶 直:500mm
1台

8
乳渣分离器
配套
1台

10
就地控制柜
（含阀门管路）
国标
1套

七、 外界接口及辅助配套设施
表二：辅助配套设施参数
序号
设备名称
规格
数量
备注
1
自来水管道
口 径：DN25
接 点：设备外围1。0m
配套

2
设备基础
水泥基座
1套

3
气源
配 套
配套

八、系统报价
设备报价：万元/套（大写：圆整)
说明1：本报价包括“表一”全部工作内容，并包含设备供应、指导安装、系统调试及人员培训费，并包含运输费.
说明2：本报价不含“表二”辅助设施。
说明3:由于近期原材料价格波动较大，本报价的有效期为30天.
说明4：供货周期40天
九、付款方式
预付30%,设备制作完毕厂内测试完毕，支付60％后发货，其余10％作为质保金12个月内付清。
张工 18132020367 15632193421
石家庄博特环保科技有限公司
