焦炉气压缩机大修方案.doc

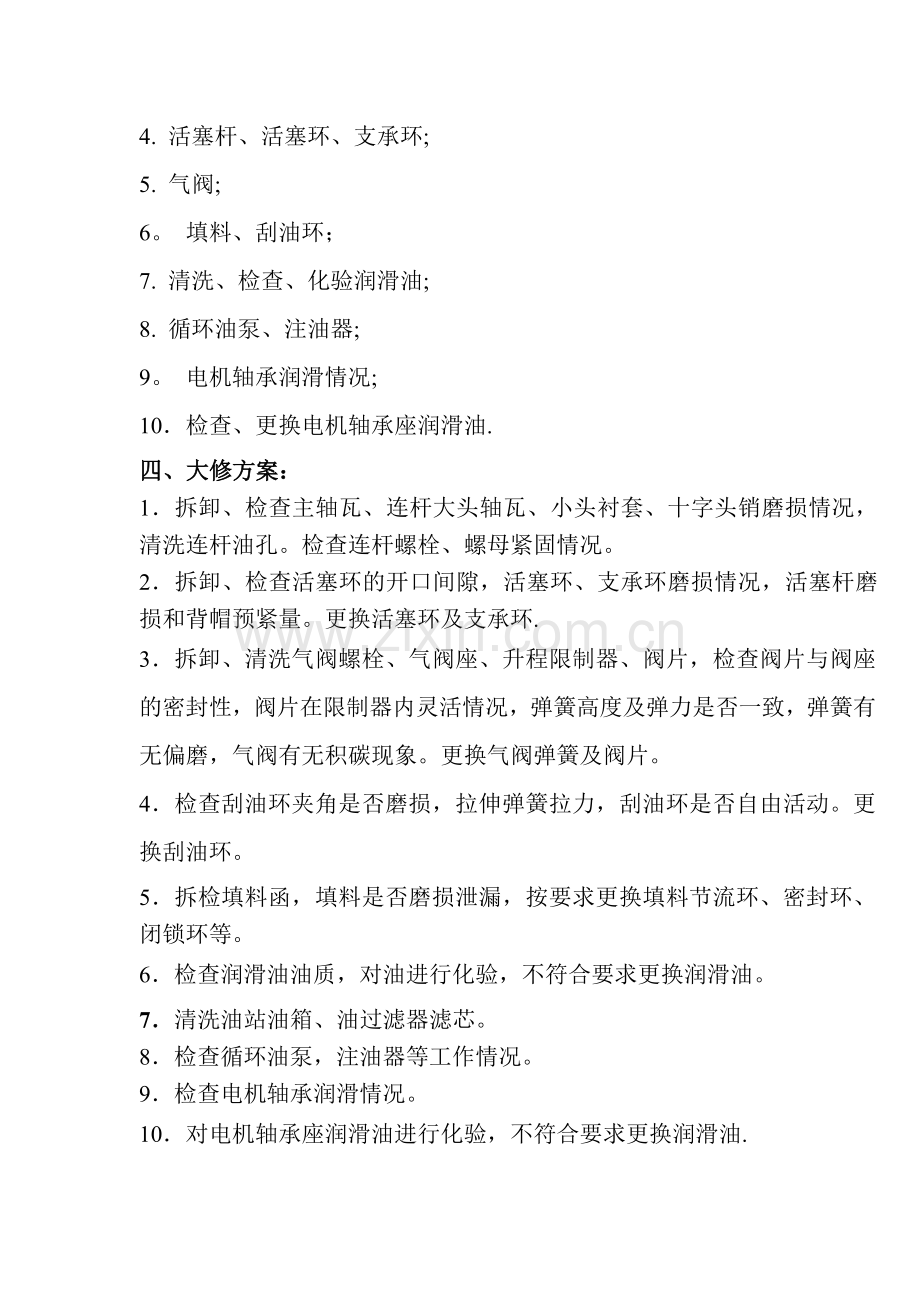

6M32-305/25型焦炉煤气压缩机大修方案二零一一年七月二十二日一、概述：呼和浩特中燃城市燃气发展有限公司10万吨甲醇项目，压缩工段三台6M32305/25型焦炉煤气压缩机。该机采用六列对称平衡M型机型，六列,六缸，四级压缩.一级气缸各三列，二、三、四级各一列,所有气缸均为双作用气缸，一、二级气缸、填料为有油润滑，三、四级气缸、填料为无油润滑结构。压缩机一级吸气压力：0。002Mpa，四级排气压力：2。50Mpa,配置：TAW260018/2600增安型无刷励磁同步电动机。二、大修依据:四川金星压缩机制造有限公司随机图纸和安装使用说明书。 三、大修、检测范围:1. 主轴轴承; 2。 连杆大头瓦、小头衬套;3. 十字头销；4. 活塞杆、活塞环、支承环;5. 气阀;6。 填料、刮油环；7. 清洗、检查、化验润滑油;8. 循环油泵、注油器;9。 电机轴承润滑情况;10检查、更换电机轴承座润滑油.四、大修方案：1拆卸、检查主轴瓦、连杆大头轴瓦、小头衬套、十字头销磨损情况，清洗连杆油孔。检查连杆螺栓、螺母紧固情况。2拆卸、检查活塞环的开口间隙，活塞环、支承环磨损情况，活塞杆磨损和背帽预紧量。更换活塞环及支承环.3拆卸、清洗气阀螺栓、气阀座、升程限制器、阀片，检查阀片与阀座的密封性，阀片在限制器内灵活情况，弹簧高度及弹力是否一致，弹簧有无偏磨，气阀有无积碳现象。更换气阀弹簧及阀片。4检查刮油环夹角是否磨损，拉伸弹簧拉力，刮油环是否自由活动。更换刮油环。5拆检填料函，填料是否磨损泄漏，按要求更换填料节流环、密封环、闭锁环等。6检查润滑油油质，对油进行化验，不符合要求更换润滑油。7清洗油站油箱、油过滤器滤芯。8检查循环油泵，注油器等工作情况。9检查电机轴承润滑情况。10对电机轴承座润滑油进行化验，不符合要求更换润滑油.五、更换件依据：1.曲轴精度允许最大磨损值（表一)： 曲轴轴颈 (mm） 轴颈的椭圆度和圆锥度的精度允许值(mm） 曲轴轴颈 曲拐轴颈 100 0。10 0。12 100200 0.20 0.22 200300 0.25 0.30 300400 0.30 0.35 400500 0.35 0.402.气缸磨损最大允许值（表二）： 气缸直径（mm）沿气缸圆周均匀磨损(mm) 椭圆度（mm） 100 0.35 0。16 100150 0.50 0。20 160300 1。0 0.40 300400 1。20 0。48 400700 1。40 0.56 7001000 1.60 0。68 10001200 1.75 0。70 12001500 2。0 0。803。活塞环翘曲度范围(表三）：活塞环工作直径（mm） 翘曲不大于(mm） 150 0。02 150 0.04 150400 0。05 400600 0。07 600 0.094. 各主要部位配合间隙(表四）：序号 部位名称 间隙值() 1 活塞止点间隙轴侧盖侧 一级列50。550。5 二级列50。550。5 三級列100。5100。5 四级列30。530。5 2 主轴与主轴承的径向间隙 0。190。35 3 曲柄销与连杆大头瓦的径向间隙 0。200.35 4 十字头滑履与滑道的径向间隙 0。400。54 5十字头销与连杆小头衬套的径向间隙 0。280.42六、需提供的更换件：1曲轴轴承、连杆轴承及连杆小头衬套；2十字头销;3一、二、三、四级活塞环、支承环；4一、二、三、四级气阀弹簧、阀片；5填料密封环、节流环、闭锁环、拉伸弹簧、0形密封圈及刮油环；6油过滤器滤芯;7压缩机用润滑油、电机用汽轮机油;8煤油或柴油、毛巾或干净棉布等.七、大修周期及人员配备：大修人员需46人，大修时间为十五天左右.八、安全措施：由于该机为焦炉煤气压缩机，气缸、管道、容器内存有大量的煤气，在检修中一定要注意安全，防止煤气中毒.1检修前首先关闭一级进气阀，然后打开一、二、三、四级放空阀和各级排污阀；2打开氮气阀门对大修设备气缸、气管路、容器进行置换，置换合格后关闭氮气阀和各级放空及排污阀；3打开厂房顶窗和门窗，保持工作现场空气畅通;4遵守国家和甲方安全规程。
