浙江省20003年综合高中电子电工类专业会考模拟试卷(二）
学校 班级 姓名 得分
电工基础部分
一．填空题（每空格1分、共15分）
1、电流强度为2A的电流在1小时内通过导体横截面的电量是 库仑.
2、电源电动势是2V,内阻是0。2Ω,当外电路断路时，路端电压是 V。
3、某导体两端加上3V电压时，流过导体电流为0.6A,则导体电阻应为 Ω,其两端改变为6V时，电阻应为 Ω.
4、如图测电阻,所测阻值比实际阻值要 。
5、电桥电路不平衡时是 电路，平衡时是 电路。
6、已知正弦交流电压u=311sin（628t—30˚）伏,它的最大值是 ，有效值 ，频率 ，初相位 。
7、在R-L-C串联正弦交流电路中，当XL XC时，电路呈容性.
8、三相电源绕组的联接方式有 联接和三角形联接。
9、下图中交流电压表V和V1的读数分别为10V和8V,则V2的读数为 V。
10、两只电容器C1=2uF耐压60V，C2=4uF，耐压100V，串联后接到120V电压上，能安全工作吗? 。
11、某“220V，300W”的电热器,正常使用2小时，其耗电是 度.
二．选择题(每题2分，共10分）
1．R1,R2相串联,已知R1=3R2，若R1上消耗的功率为3W，则R2上消耗的功
率是( ）
A。 9W B.1W C。 W D。 3W
2．电量为+3q的金属小球A和带电量为—q的同样大小的金属小球B在真空中相距为r,相互作用力为F,将它们接触后在放回真空相距2r时，它们间的作用力为：（ ）
A. F B.F C。F D.F
3．如图，当开关S接通后,灯泡B的亮度变化是：( ）
A.变量 B。变暗 C。不变 D。不能确定

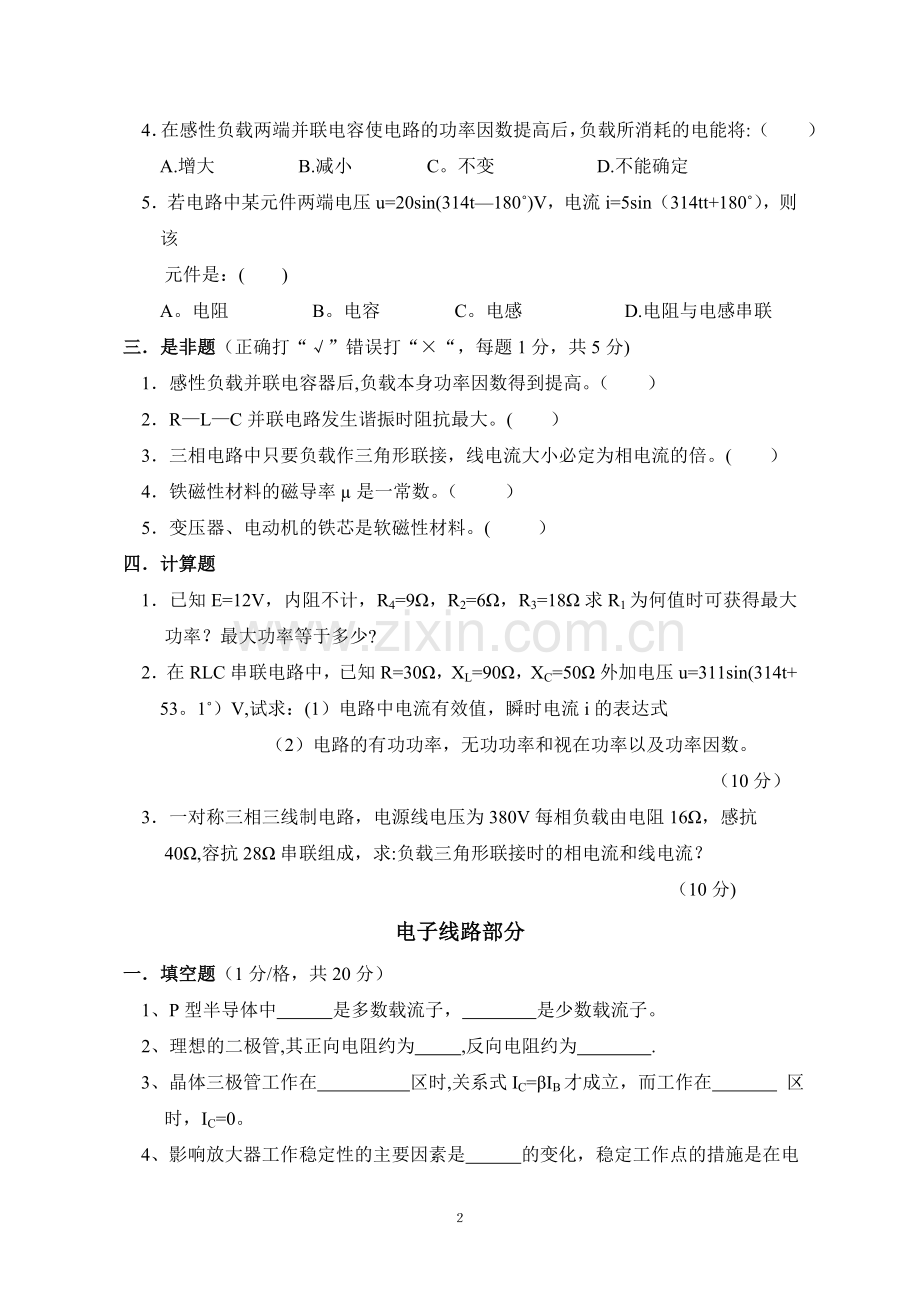

4．在感性负载两端并联电容使电路的功率因数提高后，负载所消耗的电能将:（ ）
A.增大 B.减小 C。不变 D.不能确定
5．若电路中某元件两端电压u=20sin(314t—180˚)V，电流i=5sin（314tt+180˚），则该
元件是：( )
A。电阻 B。电容 C。电感 D.电阻与电感串联
三．是非题（正确打“√”错误打“ד，每题1分，共5分)
1．感性负载并联电容器后,负载本身功率因数得到提高。（ ）
2．R—L—C并联电路发生谐振时阻抗最大。( ）
3．三相电路中只要负载作三角形联接，线电流大小必定为相电流的倍。( ）
4．铁磁性材料的磁导率µ是一常数。（ ）
5．变压器、电动机的铁芯是软磁性材料。( ）
四．计算题
1．已知E=12V，内阻不计，R4=9Ω，R2=6Ω，R3=18Ω求R1为何值时可获得最大功率？最大功率等于多少?
2．在RLC串联电路中，已知R=30Ω，XL=90Ω，XC=50Ω外加电压u=311sin(314t+
53。1˚）V,试求：(1）电路中电流有效值，瞬时电流i的表达式
（2）电路的有功功率，无功功率和视在功率以及功率因数。
（10分）
3．一对称三相三线制电路，电源线电压为380V每相负载由电阻16Ω，感抗
40Ω,容抗28Ω串联组成，求:负载三角形联接时的相电流和线电流？
（10分)
电子线路部分
一．填空题（1分/格，共20分）
1、P型半导体中 是多数载流子， 是少数载流子。
2、理想的二极管,其正向电阻约为 ,反向电阻约为 .
3、晶体三极管工作在 区时,关系式IC=βIB才成立，而工作在 区时，IC=0。
4、影响放大器工作稳定性的主要因素是 的变化，稳定工作点的措施是在电路中引入 负反馈。
5、多级放大器中,前级是后级的 ，后级是前级的 。
6、电压串联负反馈稳定 电压，能使输入电阻 。
7、引起零点漂移的原因有两个：电源电压波动及 变化，解决的办法可采用 放大器.
8、逻辑代数的三种基本运算是 、或、 .
9、组合逻辑门电路的任意时刻产生的稳定输出信号与 有关,而
与电路 无关。
10、JK触发器的输入信号J与K不相同时，Qn+1与 端信号相同;若J=K=1时，触发器的状态将 。
二．选择题（2分/个，共20分）
1．稳压二极管正常工作时应工作在（ ）区。
A。 死区 B. 正向导通 C。 反向截止 D. 反向击穿
2．晶体三极管工作在饱和状态时，满足（ ）
A。 发射结、集电结均正偏 B. 发射结、集电结均反偏
C。 发射结正偏、集电结反偏 D。 发射结反偏、集电结正偏
3．共发射极放大器的输出电压与输入电压在相位上的关系是（ ）
A。 相位差0˚ B. 相位差为90˚ C。 相位差为180˚ D. 相位差为270˚
4．放大器引入负反馈后，它的电压放大倍数和信号失真情况是（ ）
A。放大倍数下降，信号失真减小 B。放大倍数下降，信号失真加大
C。放大倍数增大，信号失真减少 D。放大倍数增大，信号失真加大
5．差动放大器抑制零漂的效果取决于（ ）
A。 两个三极管的放大倍数 B. 两个三极管的对称程度
C。 两个三极管的穿透电流大小 D. 两个三极管功耗大小
6．RC正弦波振荡器要起振,必须满足的条件是（ ）
A. 放大器的放大倍数大于3 B. 放大器的放大倍数大于1/3
C。 放大器的放大倍数大于2 D. 放大器的放大倍数大于1/2
7．甲乙类功放的理想效率为（ ）
A。75％ B。50% C。78.5％ D.58.5％
8。串联型稳压电路中的调整管的工作状态是（ )
A。放大 B。截止 C饱和 D截止与饱和交替
9。触发器与组合逻辑门电路比较( )
A两者都有记忆能力 B只有组合逻辑门电路有记忆功能
C只有触发器有记忆功能 D两者都无记忆能力
10。构成计数器的基本电路是( ）
A。或非门 B。与非门 C。与或非门 D。触发器
三．是非题（1分/个.共5分）
1．桥式整流电路中的一个二极管接反时,电路将变成半波整流电路.( ）
2．单级共射极放大电路具有放大和反相作用.( ）
3．射极输出器对电流，电压及功率均有放大作用.( ）
4．串联型稳压电路能够输出较小的电流.（ )
5．触发器是一种具有记忆能力的基本逻辑单元。（ ）
四。综合分析题(5分/题。共20分）
1．判断晶体三极管的工作状态?
2．如图所示电路，试分析：
（1）说出电路名称？
（2）Re引进的反馈类型？
（3）放大电路的组态（联接方式)
3．试根据下图写出最简逻辑表达式,并列出真值表同时说出其逻辑功能？
4．如图是由三个JK触发器组成的二进制计数器，工作前先由RD使电路设000状态。
（1）按输入脉冲CP顺序在表中填写Q2、Q1、Q0相应的状态(0或1）
（2）此计数器是异步计数器还是同步计数器？是加法计数器还是减法计数器？
五． 计算题（共25分）
1． 有一直流负载,需要直流电压VL=60V，直流电流IL=4A，若采用桥式整流电路，求（1)变压器次级电压V2。(2）流过二极管的平均电流及二极管承受的反向峰值电压（3）若在电路中接入适当电容C,变压器次级绕组电压不变，则输出电压变为多少？ （共8分）
2． 如图运算放大电路，已知Vi1=30mv， Vi2=50mv，求 Vo1及Vo2？(7分）
2KΩ
1kΩ

3．如图为一低频电压放大电路，三极管的β=50，Rb1=20kΩ，Rb2=10k,Rc=2kΩ,Re=1kΩ,
VG=12V求：画出交流及直流通路
求静态工作点
空载时的电压放大倍数AV
若RL=2KΩ，则放大器的放大倍数AV又为多少?
浙江省20003年综合高中电子电工类专业会考模拟试卷(二）
答 案
电工基础部分
一．填空
1． 7200
2． 2
3． 5、5
4． 大
5． 复杂、简单
6． 311V、220V、100HZ、—30˚
7． ＜
8． 星型
9． 6
10． 不能
11． 0。6
二。选择
1。B 2. C 3. B 4. C 5。 A
三.是非题
1. × 　　2.√ 　　　3。× 　　4.× 　　　5.√
四。计算题
1。解:把电路分成有源二端网络和待求支路两部分
求左图等效电路
I2=E/（R2+R3//R4)=1（A）
EO=Uab=—E+I2R2=-6（V)
Ro=Rab=R2//R3//R4=3(Ω）
当R1=Ro=3Ω时,R1上可获得最大功率为PMAX=EO2/4ro=12(W）
2.解:（1)｜Z|=50(Ω)
I=U/｜Z｜=4.4（A）
=arctg（XC—XL)/R=53。1
I=4.4sin（314t)（A）
(2)P=UicosΦ=580。8（W)
Q=UI。sinΦ=774.4(Var)
S=UI=968（UA)
功率因素：cosΦ=cos53.1=0.6
3。解：|Z相|==20(Ω)
IΔ相=U线/｜Z相｜=19(A）
I线=IΔ相=33(A）
电子线路部分
一。填空
1.空靴、自由电子
2．0、
3．放大、截止
4．温度、直流
5．信号源、负载
6．输出、增大
7．温度、差动
8．与、非
9．输入信号、原来状态
10．J、翻转
二．选择
1。D 2。A 3.C 4。A 5。B 6.A 7。C 8.A 9.C 10.D
三．是非
1.× 2.√ 3.× 4.× 5。√
四．综合分析题
1．A饱和 B放大
2①射极输出器 ②电压串联负反馈 ③共集电极
3．Y=B+A
逻辑功能：当输入状态相同时，输出为0,否则为1
4．
此计数器为：异步加法器
五．计算题
1．①VL=0.9V2 V2=VL/0。9=60/0.9=66.7V
②IV=1/2IL=1/2×4=2A VRM=V2=94.3V
③VL=1.2V2=1。2×66。7=80V
2。VO1=RfVi1/R1=-15mV
VO2=—1000V
3.①直流通路 交流通路
②VBQ=VGRb2/（Rb1+Rb2）=4V
VEQ=VBQ—VBEQ=4—0.7=3。3V
IEQ=VEQ/Re=3.3/1=1mA=IC VCEQ=VG-ICQ（RC+Re）=2。1V
IBQ=ICQ/β=0。066mA
③AV=-βRC/rbe
rbe=300+（1+β）26mv/IemA=701.8Ω
AV=—50×2000/701。8=-142。5
AV’=-β(RC//RL）/rbe=-71.2
