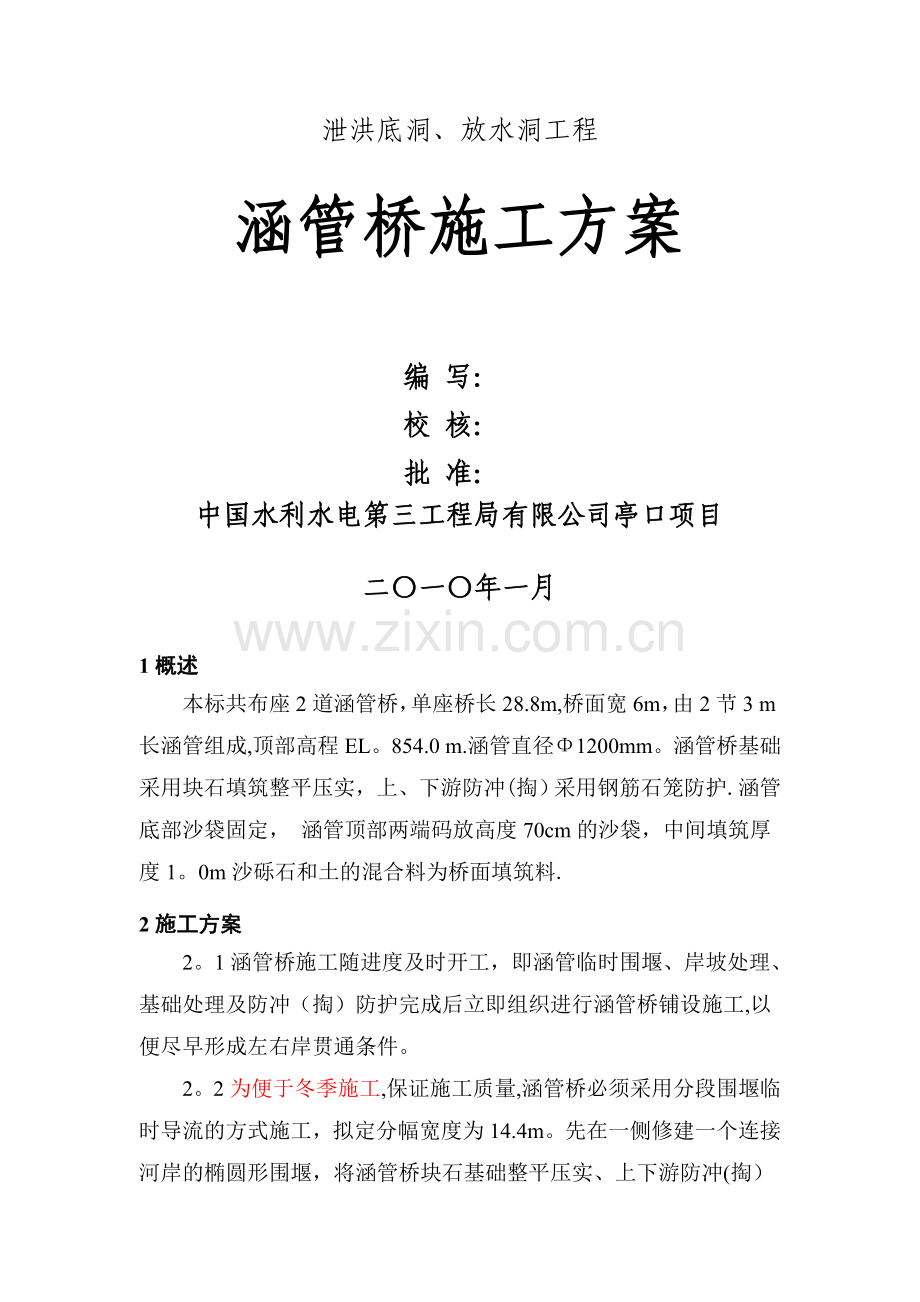

涵管桥方案.doc

泄洪底洞、放水洞工程
涵管桥施工方案
编 写：
校 核：
批 准：
中国水利水电第三工程局有限公司亭口项目
二〇一〇年一月
1概述
本标共布座2道涵管桥，单座桥长28.8m,桥面宽6m，由2节3 m长涵管组成,顶部高程EL。854.0 m.涵管直径Φ1200mm。涵管桥基础采用块石填筑整平压实，上、下游防冲(掏）采用钢筋石笼防护.涵管底部沙袋固定， 涵管顶部两端码放高度70cm的沙袋，中间填筑厚度1。0m沙砾石和土的混合料为桥面填筑料.
2施工方案
2。1涵管桥施工随进度及时开工，即涵管临时围堰、岸坡处理、基础处理及防冲（掏）防护完成后立即组织进行涵管桥铺设施工,以便尽早形成左右岸贯通条件。
2。2为便于冬季施工,保证施工质量,涵管桥必须采用分段围堰临时导流的方式施工，拟定分幅宽度为14.4m。先在一侧修建一个连接河岸的椭圆形围堰，将涵管桥块石基础整平压实、上下游防冲(掏）钢筋石笼防护及沙袋铺垫好后,进行涵管桥吊装,待施工完毕具备过水条件时，再依此架设剩余的半幅涵管桥,至整体施工完毕。
2。3由于本标现场施工道路条件限制，涵管材料只能运至上游部位集中堆放，只能先施工上游部位涵管桥。
2。4水、电供应
2。4.1利用开挖及支护工程现有供电系统引入。
2。4。2直接取用黑河水.
3施工程序及方法
3.1涵管桥施工
涵管桥施工工艺流程见框图3—1。
3。1.1临时导流
分两幅施工的方式施工，采取沙砾料和土料在河道中部填筑一道宽度为2.0m的临时围堰进行临时导流，待一幅施工完毕具备过水时，再进行另外半幅施工。
3.1.2基础处理
测量定出涵管桥中心线和轮廓线，采用液压铲在原河床位置开挖宽9.0m,深1.0m基础槽，槽内迎水面采用2。0m×1.0m×1.0m钢筋石笼进行防冲防护,背水面采用3。0m×1。0m×1.0m钢筋石笼进行防掏防护，中间位置采用块石填筑，利用推土机和人工进行整平机械压实。
涵管桥施工艺流程图
表3—1
施工准备、平整场地

临时围堰修筑

测量放线

涵管采购

涵管桥基础处理

涵管吊装固定

岸坡处理

桥面施工

交工验收

清理施工现场

3。1.3涵管安装
涵管由业主提供。
进行涵管的安装工作，因涵管体积较大，重量较轻，采用人工配合小型吊装设备进行就位安装。安装前检查涵管的成品质量。吊装前人工将沙袋码放在涵管两端底部位置，以保证涵管的稳定。按顺序依次吊装排放。
3.1.4 岸坡处理
两岸坡采用块石或砂砾石土进行换填，设备压实。岸坡与涵管衔接处采用块石和铅丝围笼防护,防止水流冲刷,以保证涵管基础不受破坏。
3.1.5桥面施工
涵管安装完成后，用沙袋在涵管顶部两端分别码放高度70cm的沙袋，防止桥面填筑料被水冲刷,造成桥面破坏，在沙袋中间部位填筑厚度1。0m的沙粒石和土的混合料,作为涵管桥的桥面，保证涵管均匀受力.
4 机械及人员配置
涵管桥施工人员、机械配置安排见表4-1。
人员、机械配置表
表4-1
机 械
人 员
液压铲
推土机机
载重汽车
装载机
管理人员
其它人员
1
1
4
1
3
20
5主要工程量
本工程主要工程量见下表5-1
主 要 工 程 量 表
表5-1
序号
名称
单位
数量
备注
1
沙砾石、土方开挖
m3
1200

2
水泥涵管
根
80
Φ120mm，L=3.0m
3
钢筋石笼
m3
306

4
编织袋装砂砾料
m3
200

5
土石回填
m3
1500
岸坡换填、桥面
6
块石基础填筑、压实
m3
1000

7
分期导流（两座桥）
项
1

6涵管桥施工进度计划
涵管桥施工拟定工期为30天。
