表4.0.9箱变带电试运签证.doc

箱式变压器带电试验签证
表4。0。9 编号:DQ—04-01-05—02-04-001
变压器型号

额定电压kV

接线方式

额定容量
KV·A

额定电流
A

冷却方式

短路阻抗%

调压方式

油 重

制造厂家

出厂编号

出厂日期

带电前设备及系统检查
检 查 项 目
检 查 结 果
变压器已命名，外观清洁，油坑内的卵石大小符合要求

本体、冷却装置等附件无缺陷，制动装置固定牢靠

变压器中性点、本体、轨道等已与接地网可靠连接

储油柜、冷却装置、净油装置等油系统上的阀门已全部打开

控制箱、端子箱内清洁，电缆牌齐全，孔洞封堵严密

变压器相位、相色正确，分接头位置符合运行要求

测温指示仪表已校验、储油柜油位正常

变压器全部电气试验合格,保护装置已校验并按要求整定

所有操作及联动试验正确，冷却装置已经试运正常

变压器各部位残留空气已排完

事故排油设施、火灾报警及灭火喷淋装置已验收

带 电 后 运 行 状 态 检 查
检 查 项 目
检 查 结 果
年 月 日 时 分开始,对变压器进行5次冲击合闸试验

变压器音响

保护投人率

保护动作情况

表计及信号指示

年 月 日 时 分开始，变压器带电运行24h

对变压器本体、附件等所有连接面及焊缝检查，无渗漏油

带电试运结论：（本变压器于 年 月 日 时 分－一 年 月 日 时 分，带电试运 h，设备及控制、保护、信号等系统工作正常)（试运行为多长时间？）
质检机构
验 收 意 见
签 名
施工工地

年 月 日
质检部

年 月 日
监 理

年 月 日
建设单位

年 月 日

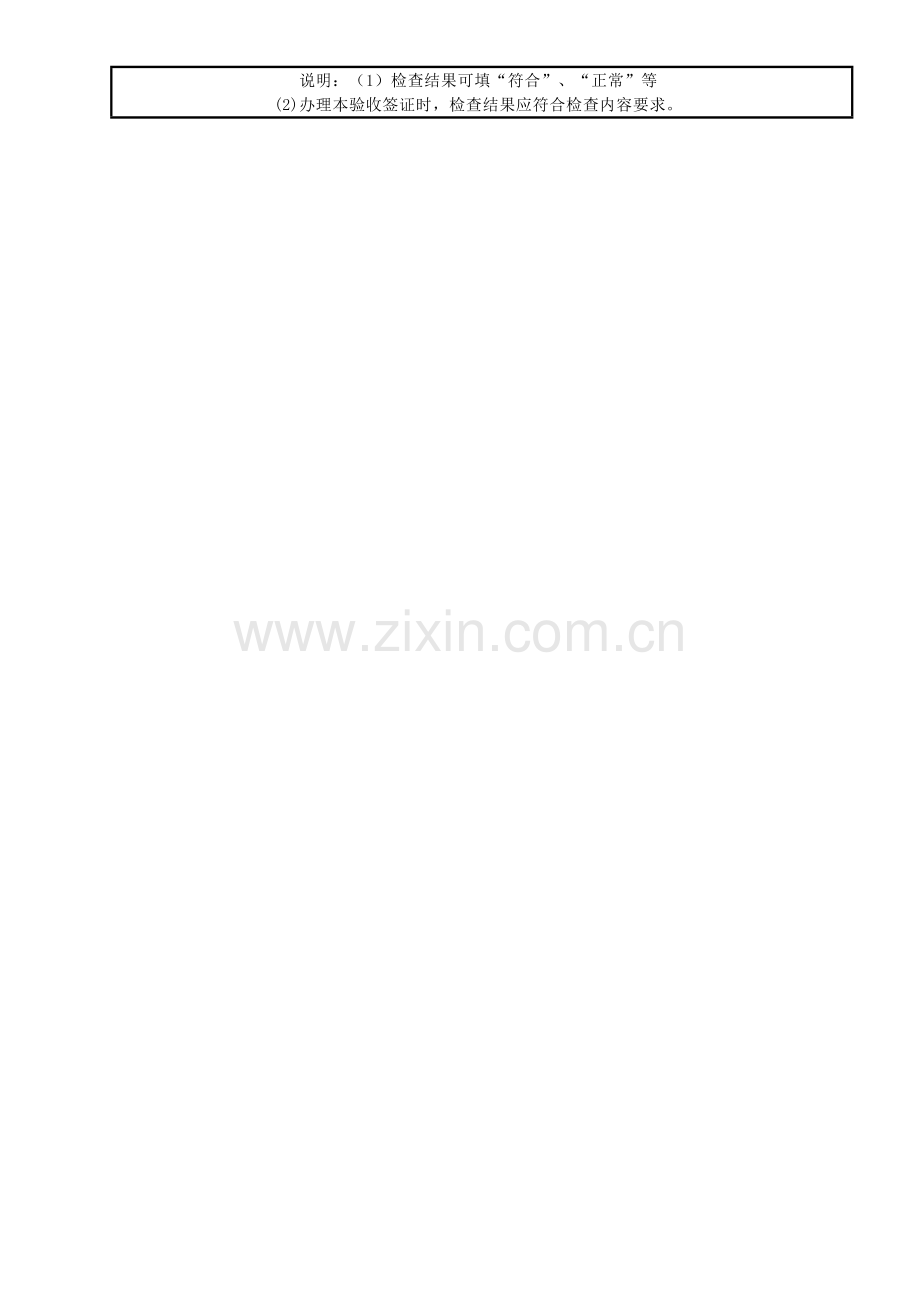

说明：（1）检查结果可填“符合”、“正常”等
(2)办理本验收签证时，检查结果应符合检查内容要求。
