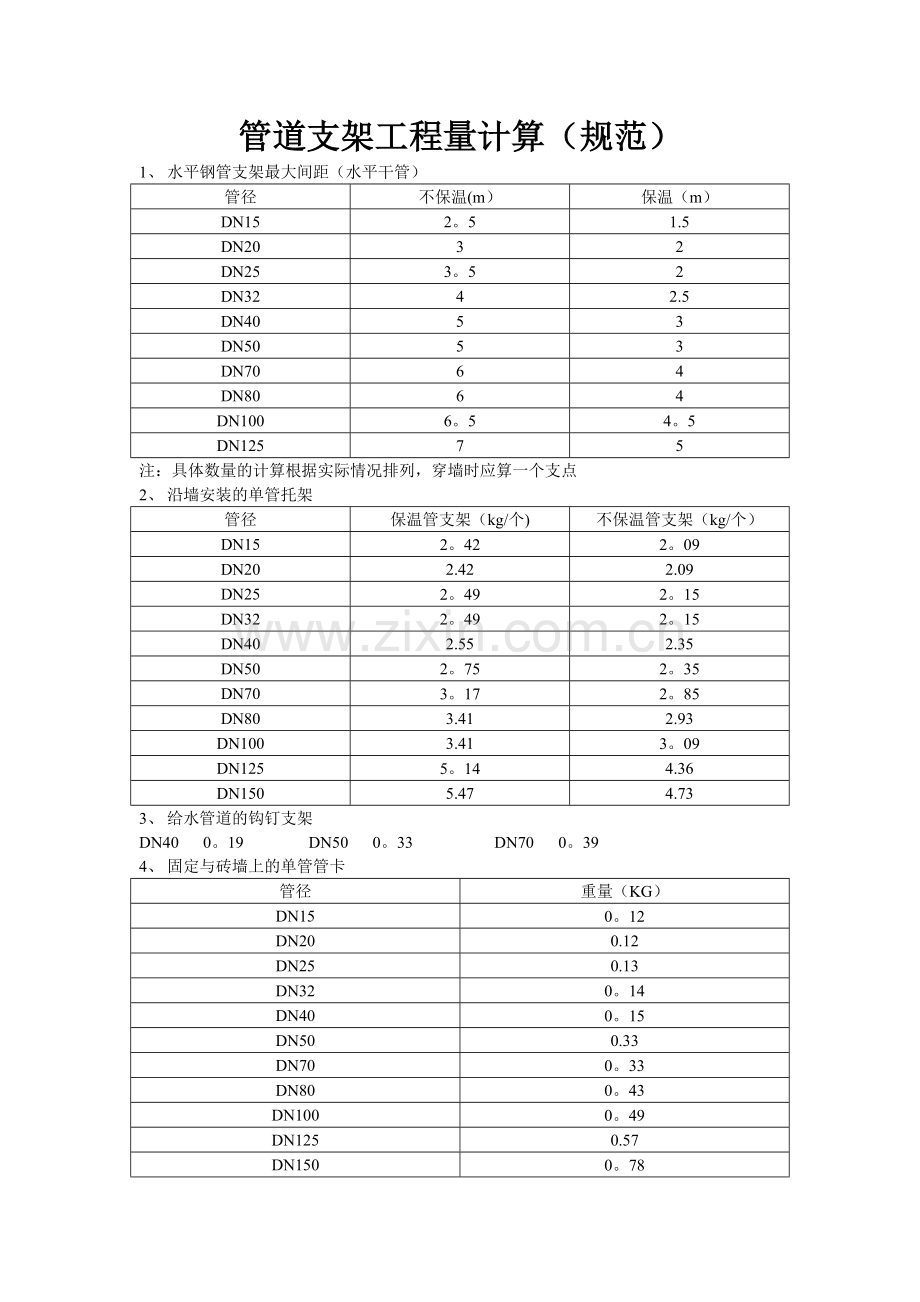

管道支架工程量计算（规范）
1、 水平钢管支架最大间距（水平干管）
管径
不保温(m）
保温（m）
DN15
2。5
1.5
DN20
3
2
DN25
3。5
2
DN32
4
2.5
DN40
5
3
DN50
5
3
DN70
6
4
DN80
6
4
DN100
6。5
4。5
DN125
7
5
注：具体数量的计算根据实际情况排列，穿墙时应算一个支点
2、 沿墙安装的单管托架
管径
保温管支架（kg/个)
不保温管支架（kg/个）
DN15
2。42
2。09
DN20
2.42
2.09
DN25
2。49
2。15
DN32
2。49
2。15
DN40
2.55
2.35
DN50
2。75
2。35
DN70
3。17
2。85
DN80
3.41
2.93
DN100
3.41
3。09
DN125
5。14
4.36
DN150
5.47
4.73
3、 给水管道的钩钉支架
DN40 0。19 DN50 0。33 DN70 0。39
4、 固定与砖墙上的单管管卡
管径
重量（KG）
DN15
0。12
DN20
0.12
DN25
0.13
DN32
0。14
DN40
0。15
DN50
0.33
DN70
0。33
DN80
0。43
DN100
0。49
DN125
0.57
DN150
0。78

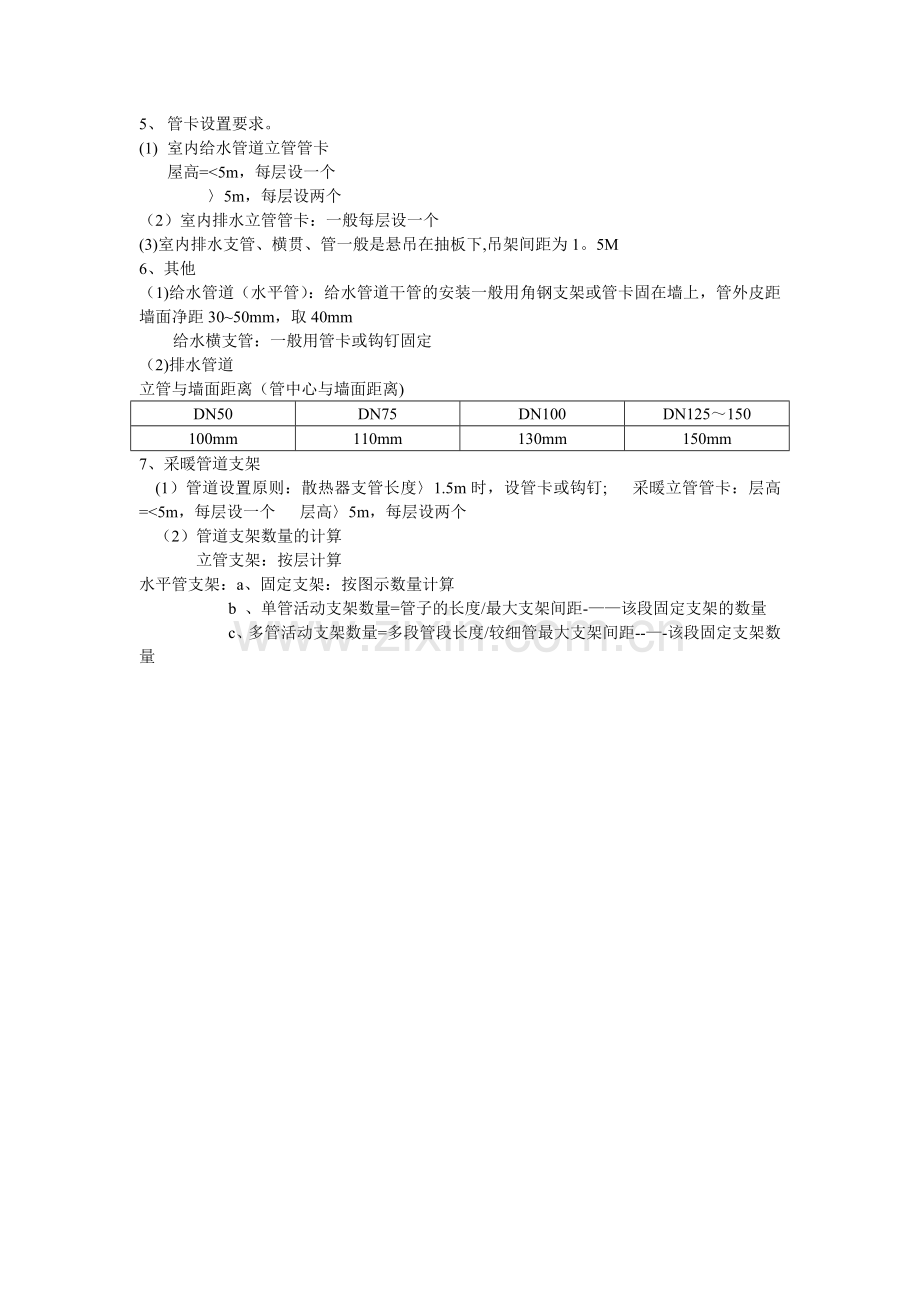

5、 管卡设置要求。
(1) 室内给水管道立管管卡
屋高=<5m，每层设一个
〉5m，每层设两个
（2）室内排水立管管卡：一般每层设一个
(3)室内排水支管、横贯、管一般是悬吊在抽板下,吊架间距为1。5M
6、其他
（1)给水管道（水平管）：给水管道干管的安装一般用角钢支架或管卡固在墙上，管外皮距墙面净距30~50mm，取40mm
给水横支管：一般用管卡或钩钉固定
（2)排水管道
立管与墙面距离（管中心与墙面距离)
DN50
DN75
DN100
DN125～150
100mm
110mm
130mm
150mm
7、采暖管道支架
(1）管道设置原则：散热器支管长度〉1.5m时，设管卡或钩钉; 采暖立管管卡：层高=<5m，每层设一个 层高〉5m，每层设两个
（2）管道支架数量的计算
立管支架：按层计算
水平管支架：a、固定支架：按图示数量计算
b 、单管活动支架数量=管子的长度/最大支架间距-——该段固定支架的数量
c、多管活动支架数量=多段管段长度/较细管最大支架间距--—-该段固定支架数量
