电工电子技术(二)试卷C.doc

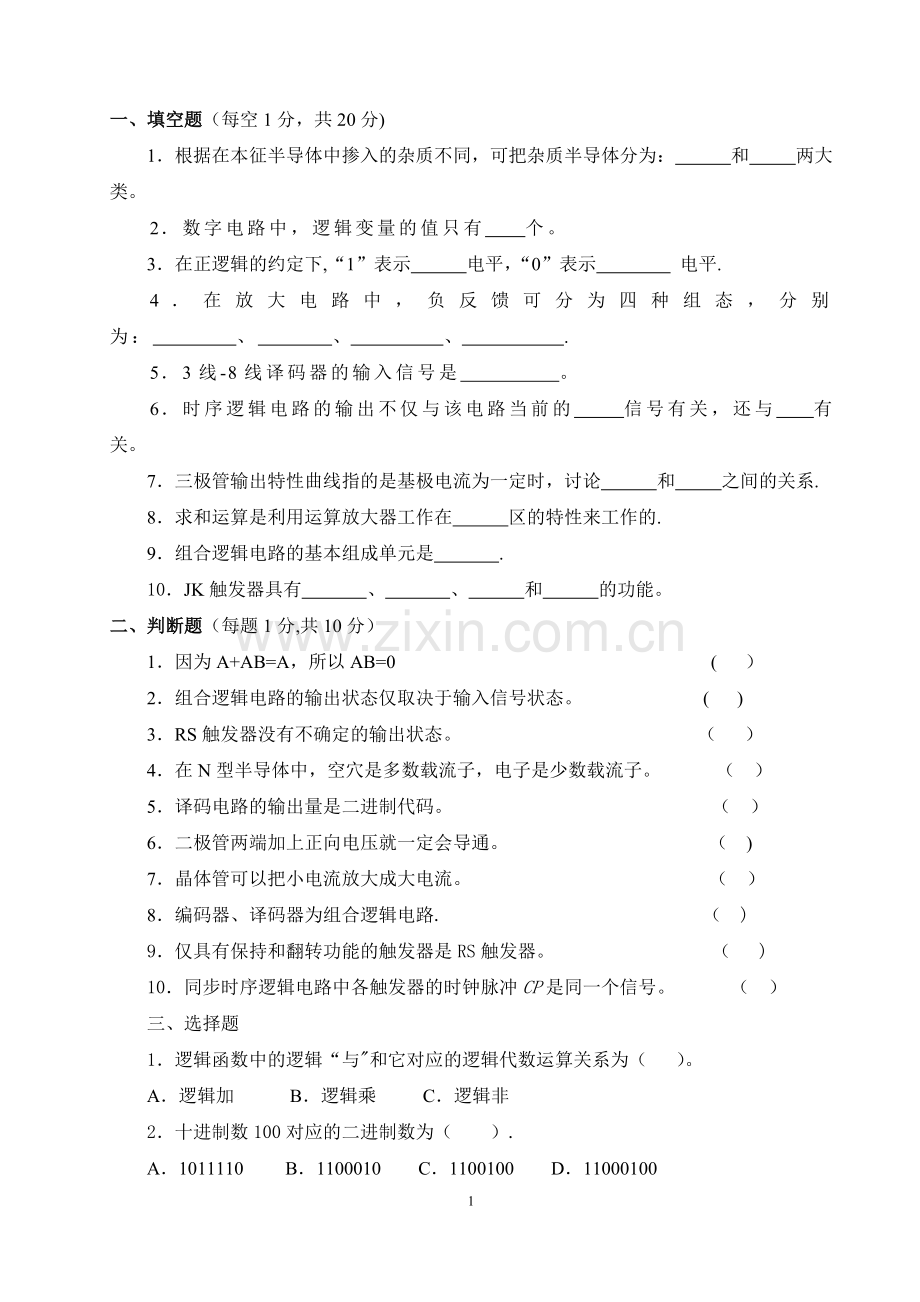

一、填空题（每空1分，共20分)
1．根据在本征半导体中掺入的杂质不同，可把杂质半导体分为： 和 两大类。
2．数字电路中，逻辑变量的值只有 个。
3．在正逻辑的约定下,“1”表示 电平，“0”表示 电平.
4．在放大电路中，负反馈可分为四种组态，分别为： 、 、 、 .
5．3线-8线译码器的输入信号是 。
6．时序逻辑电路的输出不仅与该电路当前的 信号有关，还与 有关。
7．三极管输出特性曲线指的是基极电流为一定时，讨论 和 之间的关系.
8．求和运算是利用运算放大器工作在 区的特性来工作的.
9．组合逻辑电路的基本组成单元是 .
10．JK触发器具有 、 、 和 的功能。
二、判断题（每题1分,共10分）
1．因为A+AB=A，所以AB=0 　　　　( ）
2．组合逻辑电路的输出状态仅取决于输入信号状态。 　　　　( )
3．RS触发器没有不确定的输出状态。 　 　　（ ）
4．在N型半导体中，空穴是多数载流子，电子是少数载流子。 （ ）
5．译码电路的输出量是二进制代码。 （ ）
6．二极管两端加上正向电压就一定会导通。 （ )
7．晶体管可以把小电流放大成大电流。 （ ）
8．编码器、译码器为组合逻辑电路. （ )
9．仅具有保持和翻转功能的触发器是RS触发器。 （ )
10．同步时序逻辑电路中各触发器的时钟脉冲CP是同一个信号。 （ ）
三、选择题
1．逻辑函数中的逻辑“与"和它对应的逻辑代数运算关系为（ ）。
A．逻辑加 　　B．逻辑乘 C．逻辑非
2．十进制数100对应的二进制数为（ ）.
A．1011110　　 B．1100010　　C．1100100　　D．11000100

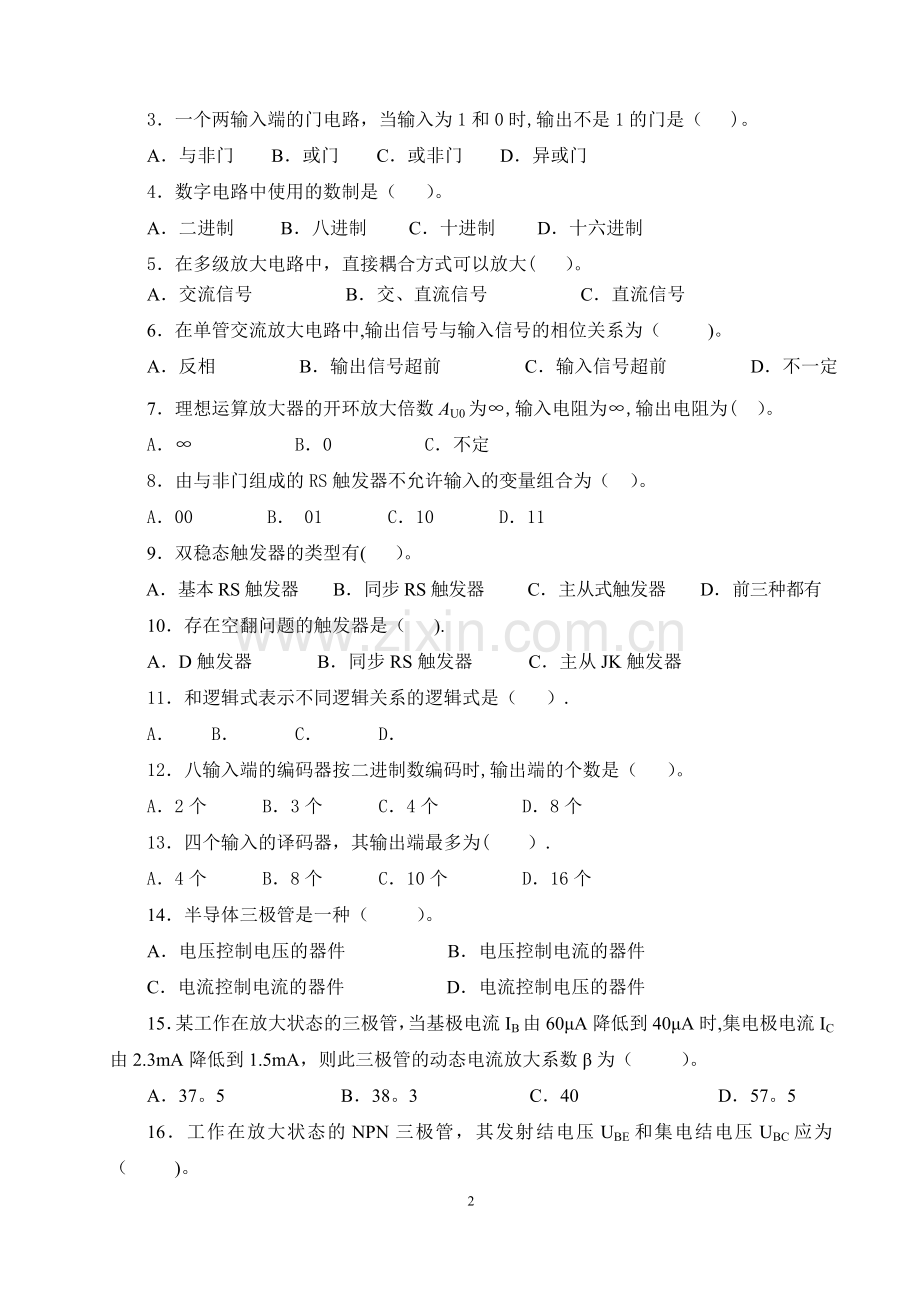

3．一个两输入端的门电路，当输入为1和0时,输出不是1的门是（ )。
A．与非门　　B．或门　　C．或非门　　D．异或门
4．数字电路中使用的数制是（ ）。
A．二进制 　　B．八进制　　 C．十进制　 　D．十六进制
5．在多级放大电路中，直接耦合方式可以放大( ）。
A．交流信号 B．交、直流信号 C．直流信号
6．在单管交流放大电路中,输出信号与输入信号的相位关系为（ )。
A．反相 B．输出信号超前 C．输入信号超前 D．不一定
7．理想运算放大器的开环放大倍数AU0为∞,输入电阻为∞,输出电阻为( ）。
A．∞ B．0 C．不定
8．由与非门组成的RS触发器不允许输入的变量组合为（ ）。
A．00 B． 01 C．10 D．11
9．双稳态触发器的类型有( ）。
A．基本RS触发器 B．同步RS触发器 C．主从式触发器 D．前三种都有
10．存在空翻问题的触发器是（ ).
A．D触发器 B．同步RS触发器 C．主从JK触发器
11．和逻辑式表示不同逻辑关系的逻辑式是（ ）.
A．　　B．　　　C．　　　D．
12．八输入端的编码器按二进制数编码时,输出端的个数是（ ）。
A．2个　　 B．3个　　 C．4个　 　D．8个
13．四个输入的译码器，其输出端最多为( ）.
A．4个　　 B．8个　 　C．10个　 　D．16个
14．半导体三极管是一种（ ）。
A．电压控制电压的器件       B．电压控制电流的器件
C．电流控制电流的器件       D．电流控制电压的器件
15．某工作在放大状态的三极管，当基极电流IB由60μA降低到40μA时,集电极电流IC由2.3mA降低到1.5mA，则此三极管的动态电流放大系数β为（ ）。
A．37。5          B．38。3 C．40           D．57。5
16．工作在放大状态的NPN三极管，其发射结电压UBE和集电结电压UBC应为（ )。
A．UBE>0，UBC〈0                         B．UBE〉0，UBC〉0
C．UBE<0，UBC<0                         D．UBE<0，UBC〉0
17．在单管固定偏置共射极放大电路中，若测得三极管的静态管压降UCE近似等于电源电压UCC时，则该管工作状态为(    ）。
A．饱和                                                  B．截止
C．放大                                                   D．不能确定
18．放大电路中正常工作的三极管各极对公共端的电位分别为：①0.2V、②-0。5V、③6V，则各极的名称为（ ）。
A．①B②C③E B．①E②C③B C．①B②E③C D．①C②B③E
19．一共射极放大电路的NPN三极管工作在饱和导通状态，其发射结电压和集电结电压分别为（ ）。
A．〉0,〈0 B．〉0,>0
C．〈0，<0 D．<0，〈0
20．单相半波整流电路中，负载为500Ω电阻,变压器的副边电压为12V，则负载上电压平均值和二极管所承受的最高反向电压为（ ）。
A．5.4V、12V B．5.4V、17V
C．9V、12V D．9V、17V
四、问答题（每题6分，共36分）
1。引入负反馈对放大电路的性能改善有何益处？
2。引入电压串联负反馈和电流并联负反馈,对放大电路的输入、输出电阻分别有什么影响？
3。直流稳压电源一般是由哪几部分组成的？
4.接触器分为哪两类?接触器的功能是什么？主要用于哪些地方？
5。什么是正向偏置和反向偏置？二极管在正向偏置和反向偏置时分别为什么状态？
6.稳压二极管是如何起到稳压作用的？
五、计算题（每题7分,共14分)
1．将下列十进制转化为二进制，或将二进制转化为十进制
（1） （31）10 （2） (110101）2
（3) （1101)2 （4） （110101)2
2．用代数法化简下列逻辑函数
① ②
