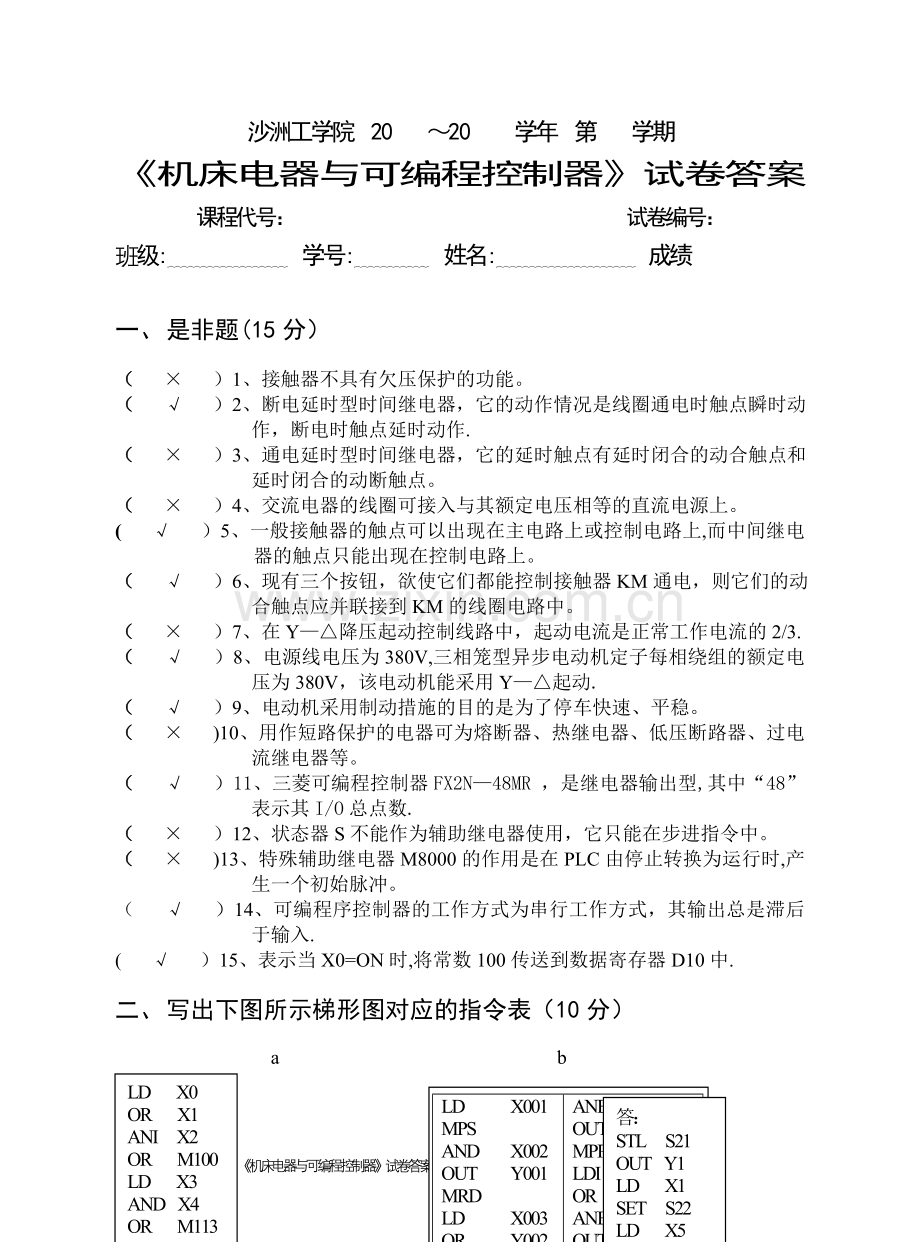

电器控制与PLC试卷及答案.doc

沙洲工学院 20 ～20 学年 第 学期
《机床电器与可编程控制器》试卷答案
课程代号： 试卷编号：
班级: 学号: 姓名: 成绩
一、 是非题(15分）
（ × ）1、接触器不具有欠压保护的功能。
（ √ ）2、断电延时型时间继电器，它的动作情况是线圈通电时触点瞬时动作，断电时触点延时动作.
（ × ）3、通电延时型时间继电器，它的延时触点有延时闭合的动合触点和延时闭合的动断触点。
（ × ）4、交流电器的线圈可接入与其额定电压相等的直流电源上。
( √ ）5、一般接触器的触点可以出现在主电路上或控制电路上,而中间继电器的触点只能出现在控制电路上。
（ √ ）6、现有三个按钮，欲使它们都能控制接触器KM通电，则它们的动合触点应并联接到KM的线圈电路中。
（ × ）7、在Y—△降压起动控制线路中，起动电流是正常工作电流的2/3.
（ √ ）8、电源线电压为380V,三相笼型异步电动机定子每相绕组的额定电压为380V，该电动机能采用Y—△起动.
（ √ ）9、电动机采用制动措施的目的是为了停车快速、平稳。
（ × )10、用作短路保护的电器可为熔断器、热继电器、低压断路器、过电流继电器等。
（ √ ）11、三菱可编程控制器FX2N—48MR ，是继电器输出型,其中“48”表示其I/O总点数.
（ × ）12、状态器S不能作为辅助继电器使用，它只能在步进指令中。
（ × )13、特殊辅助继电器M8000的作用是在PLC由停止转换为运行时,产生一个初始脉冲。
（ √ ）14、可编程序控制器的工作方式为串行工作方式，其输出总是滞后于输入.
( √ ）15、表示当X0=ON时,将常数100传送到数据寄存器D10中.
二、 写出下图所示梯形图对应的指令表（10分）
a b
LD X001
MPS
AND X002
OUT Y001
MRD
LD X003
OR Y002

ANB
OUT Y002
MPP
LDI X004
OR Y003
ANB
OUT Y003
END

LD X0
OR X1
ANI X2
OR M100
LD X3
AND X4
OR M113
ANB
ORI M101
OUT Y5

答：
STL S21
OUT Y1
LD X1
SET S22
LD X5
OUT S24
STL S22
OUT Y2
LD X2
SET S23
STL S23
OUT Y3
LD X3
SET S24
STL S24
OUT Y4
LD X6
AND X1
OUT S22
LD X4

三、 根据状态转移图,写出指令表（10分）
四、 根据梯形图写指令表，并画出对应输出的波形图 （共15分)
1．
LD X0
OR Y0
ANI T0
OUT Y0
ANI X0
OUT T0
K20

2、

LD X2 LD T0
RST C0 OUT C0
LD X1 K3
ANI T0 LD C0
OUT T0 OUT Y0
K20 END
3、

LD X0 LD X1
PLS T0 PLF M1
LD M0 LD M1
SET Y0 RST Y0
五、综合题 (共20分）
阅读下面C650 卧式车床电气原理图,回答下列问题:
① 将图中符号所对应的电器元件的名称及用途填入表中；
② 画出C650主电动机反接制动部分的电路图（主电路和控制电路）,并试述其制动过程。
符号
名称及用途
符号
名称及用途
FU4
熔断器，冷却电动机短路保护
KM2
主电动机反转接触器
SB2
主电动机点动启动按钮
FR1
主电动机过载保护热继电器
SB3
主电动机正向启动按钮
KT
通电延时时间继电器，启动时保护电流表
SB5
冷却电动机停止按钮
KA
中间继电器，与KM1（KM2）形成自锁环节
SQ
快移电动机点动行程开关
KS
速度继电器,主电动机反接制动
② 制动部分电路图（略）
以电动机正转时反接制动为例说明：
电动机正转时——--KM1、KM3、KA线圈都得电,电动机转速很高，此时正转速度继电器动合触点 KS2闭合。
按下SB1———--—KM1、KM3、KA线圈都失电——-———-KA动断辅助触点复位(闭合）
释放SB1---—-由于电动机的惯性存在，电动机转速仍然很高-—-—— 正转速度继电器动合触点 KS2仍闭合-—--———将反向交流接触器KM2线圈电路通电--————--—-M1反转,将平衡正向惯性转动转矩--—---—-强迫电动机快速停车,当电机转速小于100转每分时，正转速度继电器动合触点 KS2复位（断开）-------—切断KM2线圈电路，完成正转反接制动.
电动机反转时反接制动过程与上述过程相似.
六、设计题 (共30分）
1．设计一条由两台电动机拖动的装配车间的一输送机控制线路，应满足下列要求：
（1）M1电动机与M2电动机均单向运转；（2）M1电动机起动工作后，M2电动机才能起动工作;(3)M2电动机先停机,而后M1电动机才能停机；（4）M1电动机过载时，两台电动机同时停机,M2电动机过载时，仅M2电动机停机；(5)要有必要的保护环节。要求设计主电路和控制电路。
2、某液压动力滑台在初始状态时停在最左边，行程开关(X0)接通，各电磁阀不接通.按下启动按钮（X4），动力滑台依次压下各行程开关,其进给运动如图所示。工作一个循环后，返回并停在初始位置.控制各电磁阀的Y0-Y3在各工作的状态如表所示。画出PLC的外部接线图和
动作流程图，并设计梯形图。(15分)
梯形图

PLC外部接线图

动作流程图
