一卡通集成系统需求分析.doc

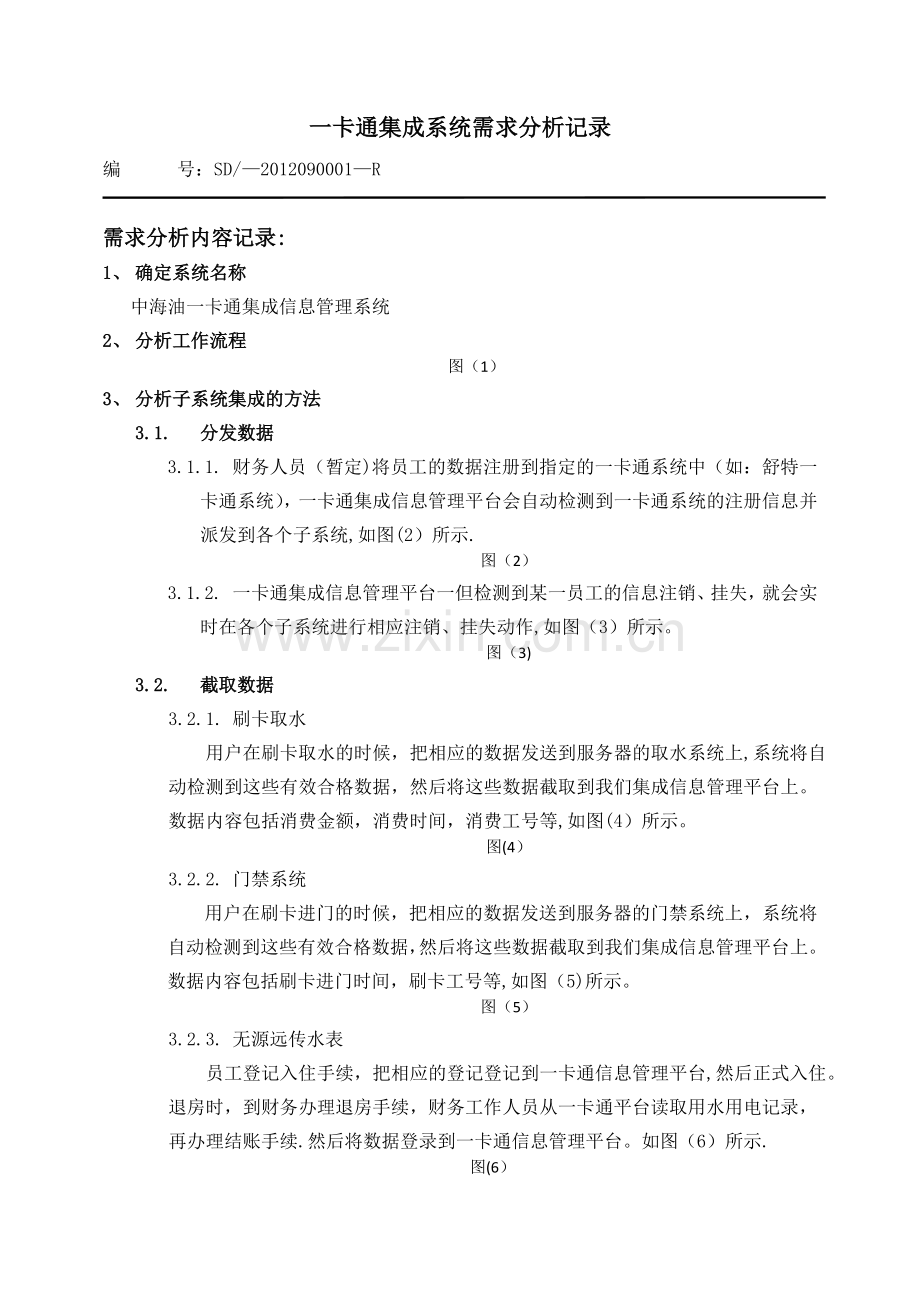

一卡通集成系统需求分析记录编 号：SD/2012090001R需求分析内容记录:1、 确定系统名称中海油一卡通集成信息管理系统2、 分析工作流程图（1）3、 分析子系统集成的方法3.1. 分发数据3.1.1. 财务人员（暂定)将员工的数据注册到指定的一卡通系统中（如：舒特一卡通系统），一卡通集成信息管理平台会自动检测到一卡通系统的注册信息并派发到各个子系统,如图(2）所示.图（2）3.1.2. 一卡通集成信息管理平台一但检测到某一员工的信息注销、挂失，就会实时在各个子系统进行相应注销、挂失动作,如图（3）所示。图（3)3.2. 截取数据3.2.1. 刷卡取水 用户在刷卡取水的时候，把相应的数据发送到服务器的取水系统上,系统将自动检测到这些有效合格数据，然后将这些数据截取到我们集成信息管理平台上。数据内容包括消费金额，消费时间，消费工号等,如图(4）所示。图(4）3.2.2. 门禁系统 用户在刷卡进门的时候，把相应的数据发送到服务器的门禁系统上，系统将自动检测到这些有效合格数据，然后将这些数据截取到我们集成信息管理平台上。数据内容包括刷卡进门时间，刷卡工号等,如图（5)所示。图（5）3.2.3. 无源远传水表 员工登记入住手续，把相应的登记登记到一卡通信息管理平台,然后正式入住。退房时，到财务办理退房手续，财务工作人员从一卡通平台读取用水用电记录，再办理结账手续.然后将数据登录到一卡通信息管理平台。如图（6）所示.图(6）3.2.4. 远传电表 预充值：一个宿舍多名员工指定一个特定的人到财务登记入住信息，财务人员在一卡通平台登记开卡记录，并为员工做好充值，该名员工负责该宿舍的用电费用的支付动作（平均分配费用的动作),然后员工就可以在宿舍用电，充值金额使用后低于某一设定的金额,为便于对内部员工起到友情提醒作用，会发出预警短信到用户的手机上（备注：该功能在集成信息管理平台留有二次开发端口，可根据使用方的实际需求进行开发，开发费用商议后决定，另外手机短信费用应由使用方承担，是否开通由中海油和常州富美决定）。后付费：员工登记入住手续,把相应的登记登记到一卡通信息管理平台,然后正式入住.退房时，到财务办理退房手续，财务工作人员从一卡通平台读取用电记录，再办理结账手续。然后将数据登录到一卡通信息管理平台.如图（6）所示。3.2.5. 消费系统 用户在刷卡消费的时候，把相应的数据发送到服务器的消费系统上，系统将自动检测到这些有效合格数据,然后将这些数据截取到我们集成信息管理平台上.数据内容包括消费金额，消费时间，消费工号等，如图（7）所示。图（7)3.2.6. 考勤系统 用户在刷卡考勤的时候，把相应的数据发送到服务器的考勤系统上，系统将自动检测到这些有效合格数据，然后将这些数据截取到我们集成信息管理平台上。数据内容包括上班时间，下班时间,上班工号、姓名等,如图（9)所示。图(8）
