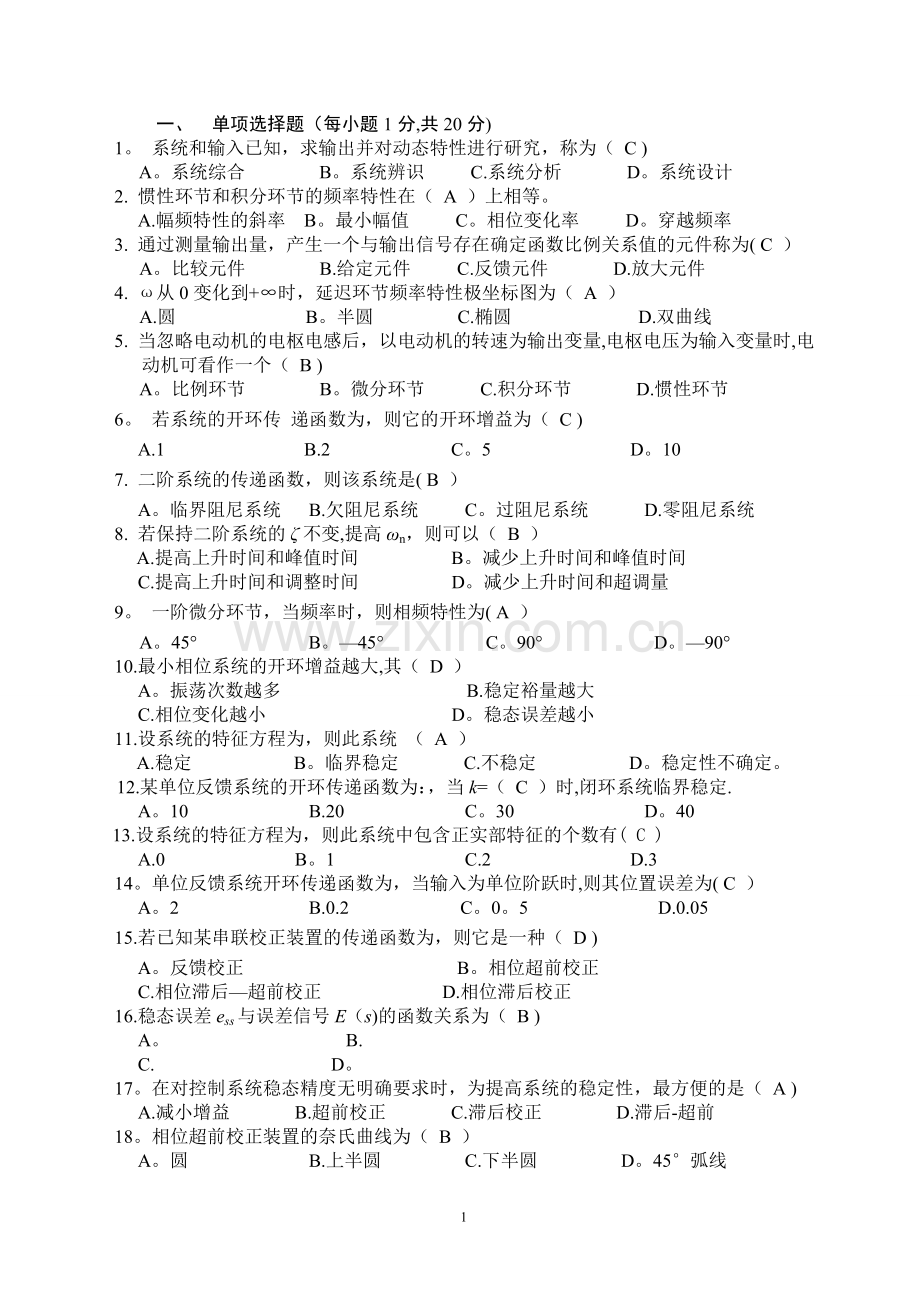

一、 单项选择题（每小题1分,共20分)1。 系统和输入已知，求输出并对动态特性进行研究，称为（ C )A。系统综合 B。系统辨识 C.系统分析 D。系统设计 2. 惯性环节和积分环节的频率特性在（ A ）上相等。A.幅频特性的斜率 B。最小幅值 C。相位变化率 D。穿越频率3. 通过测量输出量，产生一个与输出信号存在确定函数比例关系值的元件称为( C ）A。比较元件 B.给定元件 C.反馈元件 D.放大元件4. 从0变化到+时，延迟环节频率特性极坐标图为（ A ）A.圆 B。半圆 C.椭圆 D.双曲线5. 当忽略电动机的电枢电感后，以电动机的转速为输出变量,电枢电压为输入变量时,电动机可看作一个（ B )A。比例环节 B。微分环节 C.积分环节 D.惯性环节6。 若系统的开环传 递函数为，则它的开环增益为（ C )A.1 B.2 C。5 D。107. 二阶系统的传递函数，则该系统是( B ）A。临界阻尼系统 B.欠阻尼系统 C。过阻尼系统 D.零阻尼系统8. 若保持二阶系统的不变,提高n，则可以（ B ）A.提高上升时间和峰值时间 B。减少上升时间和峰值时间C.提高上升时间和调整时间 D。减少上升时间和超调量9。 一阶微分环节，当频率时，则相频特性为( A ）A。45 B。45 C。90 D。9010.最小相位系统的开环增益越大,其（ D ）A。振荡次数越多 B.稳定裕量越大 C.相位变化越小 D。稳态误差越小11.设系统的特征方程为，则此系统 （ A ）A.稳定 B。临界稳定 C.不稳定 D。稳定性不确定。12.某单位反馈系统的开环传递函数为：，当k=（ C ）时,闭环系统临界稳定.A。10 B.20 C。30 D。4013.设系统的特征方程为，则此系统中包含正实部特征的个数有( C )A.0 B。1 C.2 D.314。单位反馈系统开环传递函数为，当输入为单位阶跃时,则其位置误差为( C ）A。2 B.0.2 C。0。5 D.0.0515.若已知某串联校正装置的传递函数为，则它是一种（ D )A。反馈校正 B。相位超前校正 C.相位滞后超前校正 D.相位滞后校正16.稳态误差ess与误差信号E（s)的函数关系为（ B )A。 B. C. D。17。在对控制系统稳态精度无明确要求时，为提高系统的稳定性，最方便的是（ A )A.减小增益 B.超前校正 C.滞后校正 D.滞后-超前18。相位超前校正装置的奈氏曲线为（ B ）A。圆 B.上半圆 C.下半圆 D。45弧线19。开环传递函数为G(s)H（s)=,则实轴上的根轨迹为（ C ）A。(-3,） B。（0，) C.(,3) D。(-3，0）20。在直流电动机调速系统中,霍尔传感器是用作（ B ）反馈的传感器.A。电压 B.电流 C.位移 D。速度二、 填空题(每小题1分，共10分）1。闭环控制系统又称为 反馈系统 系统.2。一线性系统，当输入是单位脉冲函数时，其输出象函数与 传递函数 相同.3。一阶系统当输入为单位斜坡函数时，其响应的稳态误差恒为 时间常数T(或常量） 。4.控制系统线性化过程中,线性化的精度和系统变量的 偏移程度 有关.5.对于最小相位系统一般只要知道系统的 开环幅频特性 就可以判断其稳定性.6。一般讲系统的位置误差指输入是 阶跃信号 所引起的输出位置上的误差。7.超前校正是由于正相移的作用，使截止频率附近的 相位 明显上升，从而具有较大的稳定裕度。28。二阶系统当共轭复数极点位于 45 线上时，对应的阻尼比为0.707。29.PID调节中的“P”指的是 比例 控制器。30.若要求系统的快速性好，则闭环极点应距虚轴越 远 越好。 一、填空题（每空 1 分，共15分） 1、反馈控制又称偏差控制，其控制作用是通过 给定值 与反馈量的差值进行的.2、复合控制有两种基本形式：即按 输入 的前馈复合控制和按 扰动 的前馈复合控制。3、两个传递函数分别为G1（s）与G2（s)的环节,以并联方式连接，其等效传递函数为，则G（s）为 G1（s)+ G2(s） （用G1(s）与G2（s) 表示）。4、典型二阶系统极点分布如图1所示,则无阻尼自然频率,阻尼比，该系统的特征方程为 S+2S+2=0 ，该系统的单位阶跃响应曲线为 衰减振动 。5、若某系统的单位脉冲响应为,则该系统的传递函数G(s）为。6、根轨迹起始于 开环极点 ，终止于 开环零点 。7、设某最小相位系统的相频特性为，则该系统的开环传递函数为 .8、PI控制器的输入输出关系的时域表达式是，其相应的传递函数为,由于积分环节的引入，可以改善系统的稳态 性能.二、选择题（每题 2 分，共20分）1、采用负反馈形式连接后，则 （ D )A、一定能使闭环系统稳定; B、系统动态性能一定会提高；C、一定能使干扰引起的误差逐渐减小，最后完全消除；D、需要调整系统的结构参数,才能改善系统性能。2、下列哪种措施对提高系统的稳定性没有效果 （ A )。A、增加开环极点； B、在积分环节外加单位负反馈；C、增加开环零点； D、引入串联超前校正装置。3、系统特征方程为 ，则系统 （ C )A、稳定; B、单位阶跃响应曲线为单调指数上升；C、临界稳定； D、右半平面闭环极点数。4、系统在作用下的稳态误差，说明 （ A )A、 型别； B、系统不稳定；C、 输入幅值过大； D、闭环传递函数中有一个积分环节.5、对于以下情况应绘制0根轨迹的是（ D ）A、主反馈口符号为“-” ； B、除外的其他参数变化时；C、非单位反馈系统； D、根轨迹方程（标准形式）为.6、开环频域性能指标中的相角裕度对应时域性能指标( A ） .A、超调 B、稳态误差 C、调整时间 D、峰值时间7、已知开环幅频特性如图2所示, 则图中不稳定的系统是( B )。 系统 系统 系统图2A、系统 B、系统 C、系统 D、都不稳定8、若某最小相位系统的相角裕度，则下列说法正确的是 ( C ).A、不稳定; B、只有当幅值裕度时才稳定；C、稳定； D、不能判用相角裕度判断系统的稳定性。9、若某串联校正装置的传递函数为,则该校正装置属于( B ). A、超前校正 B、滞后校正 C、滞后-超前校正 D、不能判断10、下列串联校正装置的传递函数中，能在处提供最大相位超前角的是：( B ）A、 B、 C、 D、1如图示系统结构图1,试用结构图化简方法求传递函数.（15分)图1解:得传递函数为 2 控制系统如图2所示，系统单位阶跃响应的峰值时间为3s 、超调量为20%，求K，a值.（15分）图2解：开环传递函数 闭环传递函数已知 所以K，a分别为 1 已知系统特征方程为，试求系统在S右半平面的根的个数及虚根值。（10分）解：列Routh表 S5 1 12 32 S4 3 24 48 S3 0 S2 48 S 0 辅助方程 , S 24 求导：24s=0 S0 48答：系统没有正根.对辅助方程求解，得一对虚根，其值为.4。 单位负反馈系统的开环传递函数,绘制K从 0到+ 变化时系统的闭环根轨迹图。（15分)解 =系统有三个开环极点：,= -2, = -5 实轴上的根轨迹： ， 渐近线： 分离点： 解得:，(舍去). 与虚轴的交点：特征方程为 D（s）=令 解得 与虚轴的交点(0,）。根轨迹如图示。5 已知单位负反馈系统开环传递函数，试概略绘制系统的概略伯德（Bode)图。(15分）解:5
