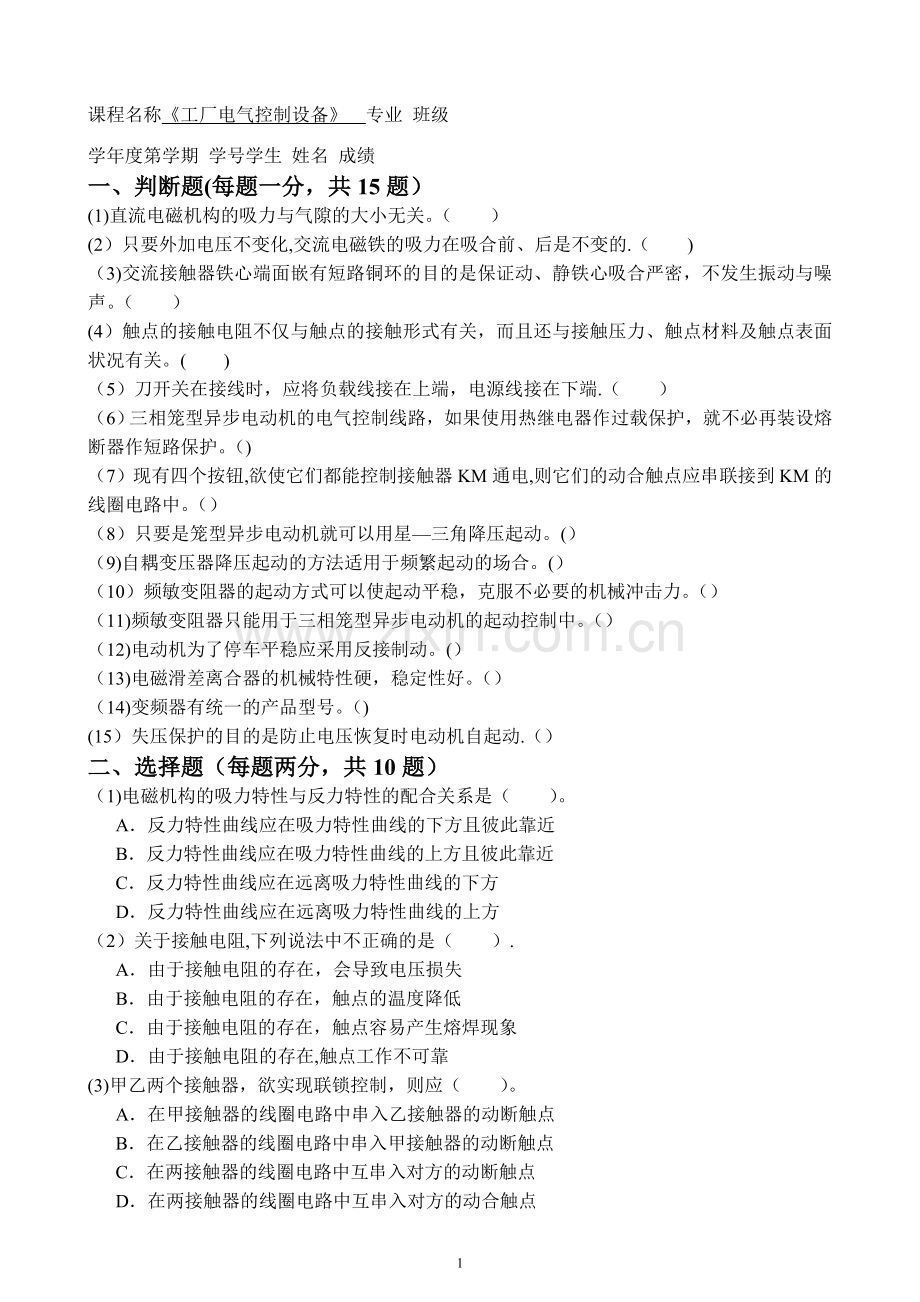

课程名称《工厂电气控制设备》 专业 班级
学年度第学期 学号学生 姓名 成绩
一、判断题(每题一分，共15题）
(1)直流电磁机构的吸力与气隙的大小无关。（ ）
(2）只要外加电压不变化,交流电磁铁的吸力在吸合前、后是不变的.（ )
（3)交流接触器铁心端面嵌有短路铜环的目的是保证动、静铁心吸合严密，不发生振动与噪声。（ ）
(4）触点的接触电阻不仅与触点的接触形式有关，而且还与接触压力、触点材料及触点表面状况有关。( )
（5）刀开关在接线时，应将负载线接在上端，电源线接在下端.（ ）
（6）三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。（)
（7）现有四个按钮,欲使它们都能控制接触器KM通电,则它们的动合触点应串联接到KM的线圈电路中。（）
（8）只要是笼型异步电动机就可以用星—三角降压起动。(）
（9)自耦变压器降压起动的方法适用于频繁起动的场合。(）
（10）频敏变阻器的起动方式可以使起动平稳，克服不必要的机械冲击力。（）
（11)频敏变阻器只能用于三相笼型异步电动机的起动控制中。（）
（12)电动机为了停车平稳应采用反接制动。(）
（13)电磁滑差离合器的机械特性硬，稳定性好。（）
（14)变频器有统一的产品型号。（)
(15）失压保护的目的是防止电压恢复时电动机自起动.（）
二、选择题（每题两分，共10题）
（1)电磁机构的吸力特性与反力特性的配合关系是（ ）。
A．反力特性曲线应在吸力特性曲线的下方且彼此靠近
B．反力特性曲线应在吸力特性曲线的上方且彼此靠近
C．反力特性曲线应在远离吸力特性曲线的下方
D．反力特性曲线应在远离吸力特性曲线的上方
（2）关于接触电阻,下列说法中不正确的是（ ）.
A．由于接触电阻的存在，会导致电压损失
B．由于接触电阻的存在，触点的温度降低
C．由于接触电阻的存在，触点容易产生熔焊现象
D．由于接触电阻的存在,触点工作不可靠
(3)甲乙两个接触器，欲实现联锁控制，则应（ ）。
A．在甲接触器的线圈电路中串入乙接触器的动断触点
B．在乙接触器的线圈电路中串入甲接触器的动断触点
C．在两接触器的线圈电路中互串入对方的动断触点
D．在两接触器的线圈电路中互串入对方的动合触点

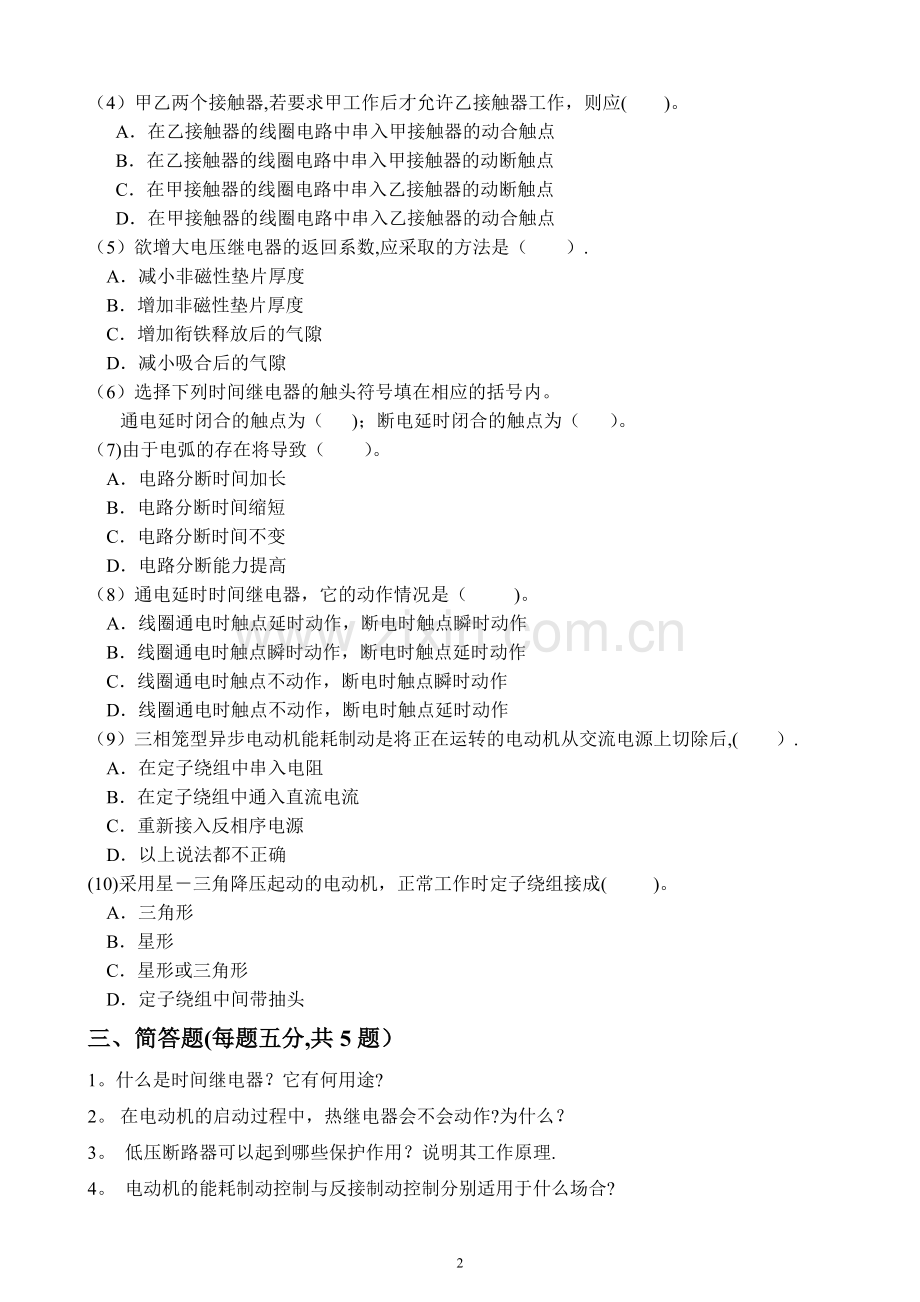

（4）甲乙两个接触器,若要求甲工作后才允许乙接触器工作，则应( )。
A．在乙接触器的线圈电路中串入甲接触器的动合触点
B．在乙接触器的线圈电路中串入甲接触器的动断触点
C．在甲接触器的线圈电路中串入乙接触器的动断触点
D．在甲接触器的线圈电路中串入乙接触器的动合触点
（5）欲增大电压继电器的返回系数,应采取的方法是（ ）.
A．减小非磁性垫片厚度
B．增加非磁性垫片厚度
C．增加衔铁释放后的气隙
D．减小吸合后的气隙
（6）选择下列时间继电器的触头符号填在相应的括号内。
通电延时闭合的触点为（ )；断电延时闭合的触点为（ ）。
（7)由于电弧的存在将导致（ ）。
A．电路分断时间加长
B．电路分断时间缩短
C．电路分断时间不变
D．电路分断能力提高
（8）通电延时时间继电器，它的动作情况是（ )。
A．线圈通电时触点延时动作，断电时触点瞬时动作
B．线圈通电时触点瞬时动作，断电时触点延时动作
C．线圈通电时触点不动作，断电时触点瞬时动作
D．线圈通电时触点不动作，断电时触点延时动作
（9）三相笼型异步电动机能耗制动是将正在运转的电动机从交流电源上切除后,(　　）.
A．在定子绕组中串入电阻
B．在定子绕组中通入直流电流
C．重新接入反相序电源
D．以上说法都不正确
(10)采用星－三角降压起动的电动机，正常工作时定子绕组接成( )。
A．三角形
B．星形
C．星形或三角形
D．定子绕组中间带抽头
三、简答题(每题五分,共5题）
1。什么是时间继电器？它有何用途?
2。 在电动机的启动过程中，热继电器会不会动作?为什么？
3。 低压断路器可以起到哪些保护作用？说明其工作原理.
4。 电动机的能耗制动控制与反接制动控制分别适用于什么场合?
5. 接近开关和行程开关一样吗？试说明接近开关的工作原理.
四、分析题(8分）
如右图所示是电厂常用的闪光电源控制线路，当发生故障时，事故继电器KA的动合触点闭合,试分析图中信号灯HL发出闪光信号的工作原理。
五、设计题(每题16分,共2题)
（1)某机床由一台笼型异步电动机拖动，润滑油泵由另一台笼型异步电动机拖动,均采用直接起动,工艺要求如下：
① 主轴必须在油泵开动后，才能起动。
② 主轴正常为正向运转，但为调试方便,要求能正、反向点动.
③ 主轴停止后，才允许油泵停止。
④ 有短路、过载及失压保护.
试设计主电路及控制电路。
(2）有一小车由笼型异步电动机拖动，其动作过程如下：
① 小车由原位开始前进，到终端后自动停止。
② 在终端停留20 s后自动返回原位停止。
③ 要求能在前进或后退途中任意位置都能停止或起动.
试设计主电路与控制电路。
