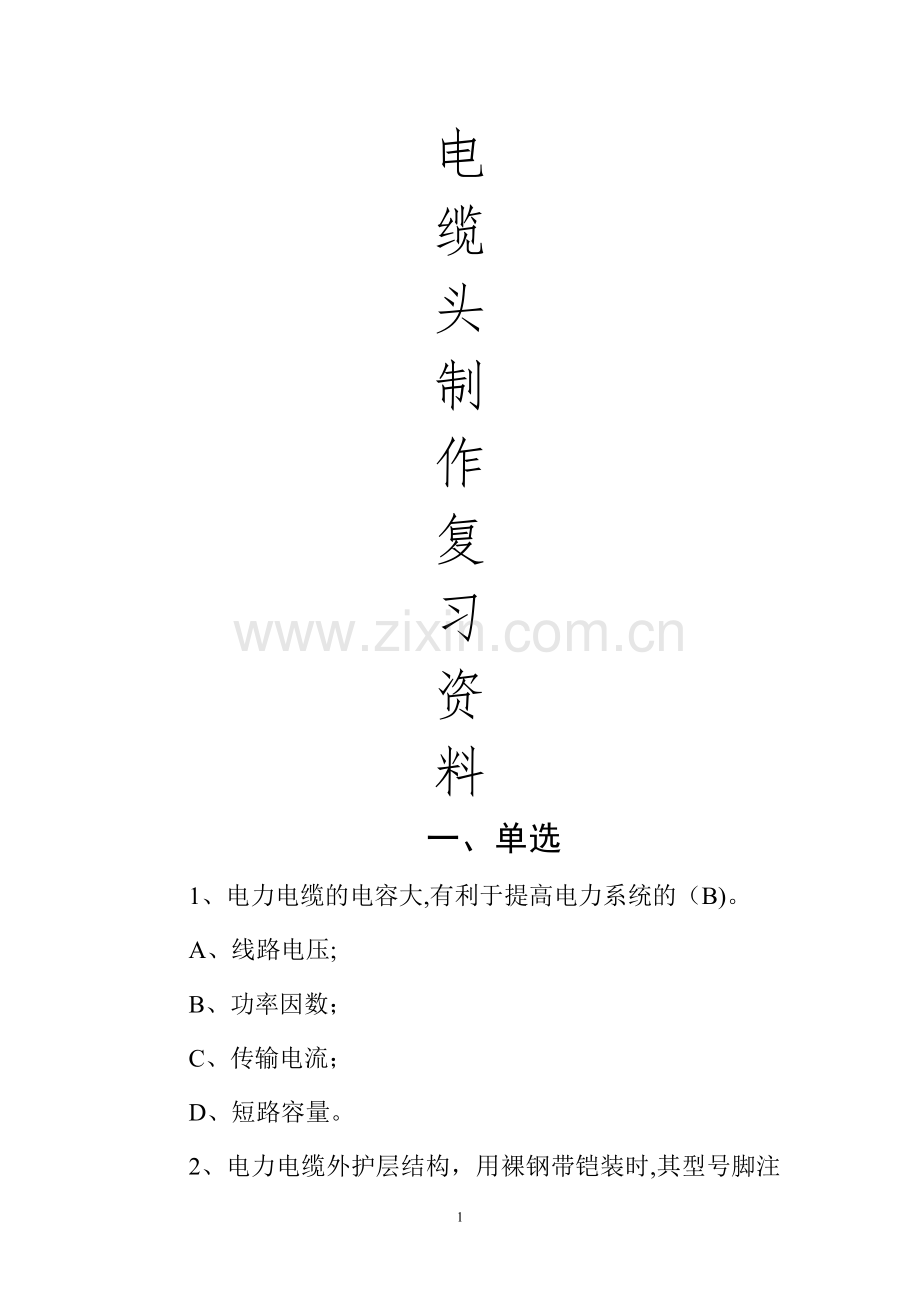

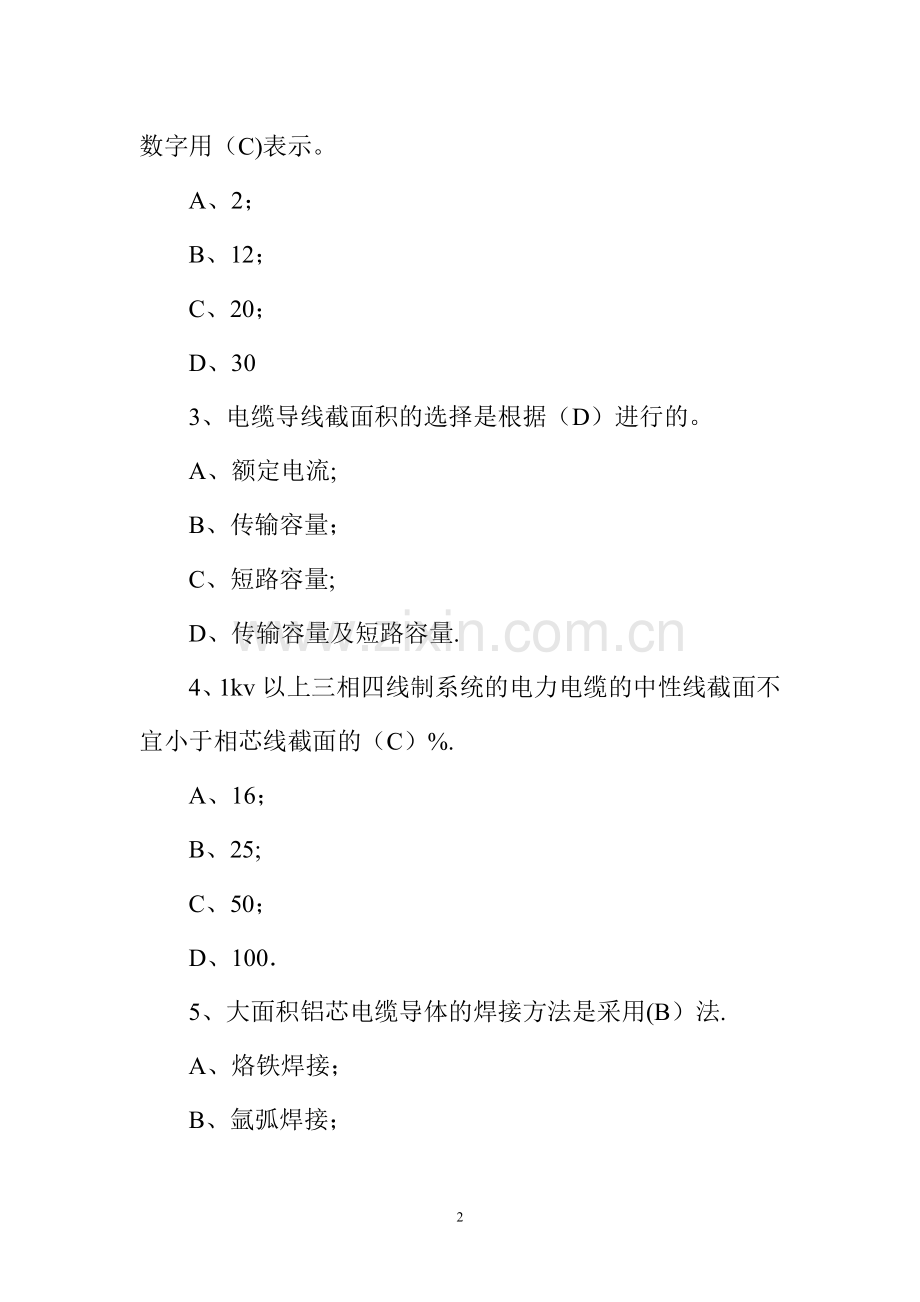

1、电缆头制作复习资料一、单选1、电力电缆的电容大,有利于提高电力系统的(B)。A、线路电压;B、功率因数;C、传输电流;D、短路容量。2、电力电缆外护层结构,用裸钢带铠装时,其型号脚注数字用(C)表示。A、2;B、12;C、20;D、303、电缆导线截面积的选择是根据(D)进行的。A、额定电流;B、传输容量;C、短路容量;D、传输容量及短路容量.4、1kv以上三相四线制系统的电力电缆的中性线截面不宜小于相芯线截面的(C)%.A、16;B、25;C、50;D、1005、大面积铝芯电缆导体的焊接方法是采用(B)法.A、烙铁焊接;B、氩弧焊接;C、焊枪焊接;D、浇锡焊接。6、采用三点式的点压力方法压接
2、电缆线芯,其压制次序为(B)A、无中间后两边;B、先两边后中间;C、从左至右;D、任意进行7、高压交联电缆附件安装环境相对湿度应低于(D),否则应进行空气调节.A、40%;B、50;C、60%;D、70%。8、高压交联电缆附件安装环境温度应该高于(C),如果达不到这一条件,应对电缆进行预热。A、-10;B、5;C、0;D、5。9、35kv及以下单芯交联聚乙烯绝缘的铠装型电缆运行时最小曲率半径为(B)倍电缆外径。A、10;B、12;C、15;D、20。10、聚氯乙烯绝缘电力电缆的弯曲半径不小于(B)倍电缆外径。A、5;B、10;C、15;D、20。11、控制电缆敷设时,其最小弯曲半径为(B)倍电
3、缆外径.A、5;B、10;C、15;D、20.12、制作10kv冷缩电缆头时,在护套上口铜屏蔽带上,分别安装接地(D),并将三相电缆的铜屏蔽带一同搭在铠装上。A、恒力弹簧;B、铜线;C、铜网;D、铜环.13、制作中低压交联电缆热缩电缆头,在将三指手套套入根部加热工作前,应在三叉口根部绕包填充胶,使其最大直径大于电缆外径(C)A、5B、10C、15D、2014、交联聚乙烯电缆一般导体面积达到(B)mm2及以上,在制造工艺上线芯采用分割导体。A、630B、800C、1000D、120015、安装电缆出线梗的截面积应不小于电缆芯截面积的(B)A、1倍;B、2倍;C、2。5倍;D、2。5倍16、中低压
4、交联电缆制作冷收缩型中间接头,安装屏蔽铜网过桥线及铜带跨接线,通常采用(B)固定。A、铜环B、恒力弹簧C、绝缘胶带D、防水胶带17、终端和接头的结构应符合电缆绝缘类型的特点,使电缆的导体、绝缘、屏蔽和(A)这四个结构层分别得到延伸。A、护层B、铠装层C、铜带层D、铜带层18、10kv交联电缆绕包终端制作中,包应力锥是用自粘胶带从距手指套口20mm处开始包锥,锥长140mm,在锥的一半处,最大直径为绝缘外径加(C).A、5B、10C、15D、019、10kv交联电缆终端头焊接地线工艺,是将25mm2的多股软铜线分3股,在每相铜屏上绕(C)扎紧后焊牢.20、电缆导体连接处的电阻要求小而稳定,包括连
5、接金具在内的一定长度试样的电阻应不大于相同长度电缆导体的电阻。经运行后,连接处电阻与相同长度导体电阻之比值应不大于(C)A、1.5B、1。3C、1。2D、1。121、直流耐压试验过程中,泄漏电流随电压增加而急剧上升,说明电缆有缺陷,应该(B).A、立即停止试验B、继续试验直至击穿C、作好记录缩短试验周期D、降低电压进行试验22、电缆绝缘在直流试验电压下发生闪络放电,则电缆线路存在(D)绝缘缺陷。A、封闭性B、贯穿性C、持续性D、间隙性22、绝缘的电气性能高,主要是指其(D)A、绝缘的机械强度高B、耐热性能好C、耐压高D、耐受的电场强度高.23、电力电缆绝缘有油纸绝缘、(C)和压力电缆绝缘等三咱
6、类型。A、塑料绝缘B、橡胶绝缘C、挤包绝缘D、复合绝缘24、以下哪种不属于塑料绝缘类电力电缆(C)A、聚氯乙稀绝缘B、聚乙稀绝缘C、橡胶绝缘D、交联聚乙烯绝缘25、厂房及沟道内电缆与热力管道、热力设备之间的净距交叉时不应小于(A)m。A、0.5B、1。0C、0.7D、0。826、机械敷设电缆的速度不宜超过(B)m/min.A、20B、15C、10D、727、同一通路少于6根的35kv及以下电力电缆,在厂区通往距离辅助设施与城郊等不易有经常性开挖的地段,宜采用(A)。A、直埋敷设B、电缆沟敷设C、电缆隧道敷设D、电缆排管敷设28、塑料绝缘电力电缆允许敷设最低温度为(D)。A、10B、7C、5D、
7、029、一般情况下,电缆应根据电压等级从低到高在支架上(A)分层布置.A、由上而下B、由下而上C、随便摆放D、高、低压分两侧摆放30、电缆管的弯曲半径应(C)所穿电缆弯曲半径的规定。A、大于B、等于C、符合D、小于二、多选题 1、电力电缆的基本结构可以分为(ABC)A、导体B、绝缘层C、护层D、屏蔽层E、铠装层2、使用喷灯时,正确的方法是(ABCE)A、喷灯加油时加油量不超过洞筒的3/4,注好油后应拧紧油盖。B、在点火碗内倒入少量汽油棉纱,点燃给燃烧腔加热,加热以后稍开节油阀。C、喷头烧热后,即有油蒸气从喷嘴喷出,被点火碗的火焰点燃,此时可将油阀开大,并打几下气,即有强大火焰喷出。D、汽油用完
8、时,应将喷灯关灭,再慢慢打开排气阀放气,待气放完后,再行加油。放气时要远离火源,以防起火. E、停止使用喷灯时,应先关闭节油阀,待火焰熄灭后,拧松油盖,放气,然后拧紧油盖.同时将节油阀趁热旋松,以免冷却后难打开。3、电缆接头,终端内绝缘代号下列正确的是(ABDE)。A、含液体绝缘填充齐CB、干式绝缘GC、六氟化硫(SF6)气体绝缘-SD、组合预制绝缘件-ZE、整体预制绝缘件I4、电缆附件类型是(BC)A、绝缘接头B、终端头C、中间接头D、直通接头4、电缆的故障按电缆构造及部位可分为(BCDE)故障。A、电缆支架B、电缆导体C、电缆绝缘层D、电缆接头E、电缆终端5、电缆工井按用途不同可分为(BC
9、D)工作井.A、矩形B、敷设C、接头D、过渡E、L形6、电力电缆电气性能是(ABD)A、导电性能B、电绝缘性能C、机械强度D、传输特性7、电缆外护层的结构包括(BCDE)A、外衬层B、内衬层C、外被层D、防腐层E、铠装层8、电力电缆导电药芯,按导体截面有(ACD)等形状A、圆形B、椭圆形C、半圆形D、扇形9、电力电缆按绝缘材料分为(ABC)电缆等。A、油纸绝缘B、橡塑绝缘C、气体绝缘D、油绝缘10、电缆采用铅做护套材料的优点是(BCD).A、价格便宜B、密封性好C、韧性好,不影响电缆的可曲性。D、熔化点低。耐腐蚀性比一般金属好E、资源充足,生产方便11、电缆保护管应符合下列要求(ABCD)A、
10、电缆管口应无毛刺和尖锐棱角B、电缆管不应有裂缝和显著的凹瘪现象,内壁应光滑。C、金属电缆管不应有严重包锈蚀。D、塑料电缆管应有满足电缆线路敷设条件所需保护性能的品质证明文件.E、电缆保护网管作接地线时,应先焊好接地线,再敷设电话缆.12、电缆线路竣工验收项目有:(ABCDE)A、电缆敷设B、电缆终端C、电缆接头D、土建设施E、交接试验报告13、电缆终端头和中间接头的设计应满足(BCD)要求A、耐温度高,导体接触好B、机械强度大,介质损失小C、绝缘可靠,密封性强D、结构简单,安装维修方便14、电缆附件按安装位置分为(AC)等。A、终端头B、直通接头C、中间接头D、分支接头15、电缆头制作时作业环
11、境的要求有(BCDE)A、相对湿度70以上B、严禁在雨、雪、暴风天气中施工C、施工现场干净,附件不能沾染尘土D、高空作业时应搭好平台,施工部位上方搭设好账逢E、夜间施工要有足够的照明。16、电缆在敷设牵引过程中,可能要承受的机械力有(ACD)A、牵引力B、电应力C、扭力D、侧压力17、关于冷缩附件说法正确的是(BCD)A、它仅适用于35kv以上电压等级的XLPE绝缘电缆B、主要材料可以为硅橡胶C、主要材料可以为三元乙丙橡胶D、附件能提供恒定持久的径向压力18、电缆导体连接的具体要求是(BCDE)A、连接点的电阻小而稳定,不大于电缆线芯本身电阻的1。5倍B、连接点具有足够的机械强度C、连接点应抗
12、腐蚀D、连接点应能耐振动E、连接点应连续、光滑、无毛刺19、电缆接头按附件所用材料分类,下列正确的(BCDE)A、普通型B、冷缩型C、绕包型D、预制件装配型E、浇注塑型20、电缆线路的交流电阻与下列哪些因素有关(ABD)A、温度B、电阻率C、电压等级D、系统频率三、判断题1、需要将高压电力电缆停电的工作应填用第二种工作票(错)。2、对于可能送电至停电设备的各方面,或停电设备可能产生感应电压的都要装设接地线。(对)3、在电缆中间接头和终端接头处,电缆的铠装、铅包和金属接头盒应有良好的电气连接。使其处于同一电位。(对)4、敷设电缆应由专人指挥,电缆被牵引时,严禁用手移动滚轮,以防压伤手脚.(对)5
13、、当直埋敷设电缆发生交叉时,高电压等级电缆应从低电压等级电缆上面穿越(错)6、电缆接头制作时要有合适的操作场地,施工现场干净,附件不能沾染尘土地(对)7、电缆直埋敷设时,为防止电缆受外力损坏,应在电缆上方100mm的土上再盖上水泥保护板(对)8、电缆直埋敷设时,电缆与普通铁路路轨距离为3m(对)9、电缆直埋时,不同部门使用的电缆相互间距为1m(错)10、在电缆线路路径上有可能使电缆受到机械性损伤的地段,应采取保护措施。(对)11、制作电缆接头的基本要求有:导体连接好、绝缘可靠、密封良好和足够的机械强度。(对)12、通过对运行电缆的外皮温度的检测,可失算电缆导体工作温度。充油电缆长期允许工作温度
14、为90。(错)13、检查电缆表面的实际温度的测量仪器可使用热电偶或压力温度表。(对)14、在电力设施周围进行爆破及其他可能危及电力设施安全的作业的,应当按照国务院有关电力设施保护的规定,方可进行作业。(错)15、电缆线路沿线发现桩头、地面开挖、建筑施工、道路修整时,应及时查明原因并进行电缆反外损宣传.(对)16、电缆终端头,由现场根据情况每13年,停电检查一次(对)17、电缆分支箱处应安装一根接地线,以长2米直径为50mm的钢管埋入地下, 作为接地极。(错)18、制作热缩电缆头时,其热宿的温度应掌握在150。(错)19、制作过渡电缆接头时,将铅护套口左右各50绕包黄色应力控制胶,主要目的是为了
15、加强密封。(错)20、闪络性故障很不稳定,随时会转换为高阻故障。(对)四、问答题:1、请说出YJV30电缆名称、特性及使用范围?(1)该电缆为交联乙烯绝缘、铜芯、聚氯乙烯护套、裸细钢丝铠装电缆。(2)用于室内、隧道内及矿井中,能承受机械橡皮力作用,能承受相当拉力。2、对电缆的存放有何要求?(1)电缆应储存在干燥的地方。(2)有搭盖的遮棚。(3)电缆盘下应放置枕垫,以免陷入泥土中.(4)电缆盘不许平卧的放置。3、制作安装电缆接头或终端头对气象条件有何要求?(1)制作安装应在良好的天气下进行.(2)尽量避免在雨天、风雪天或湿度较大的环境下施工.(3)同时还有防止尘土和外来污物的措施。4、锯电缆前应做好哪些工作?(1)锯电缆时前,必须与电缆图纸核对是否相符.(2)并确切证实电缆无电.(3)用接地的带木柄的铁钉钉入电缆芯。(4)此后方可工作,扶木柄的人应戴绝缘手套并沾在绝缘垫上。5、电缆保护管应符合哪些要求?(1)内壁光滑无毛刺.(2)满足使用条件所需的机械强度和耐久性。(3)需穿管来抑制电气干扰的控制电缆,应采用钢管.(4)交流单相电缆以单根穿管时,不得用未分隔磁路的钢管.21
