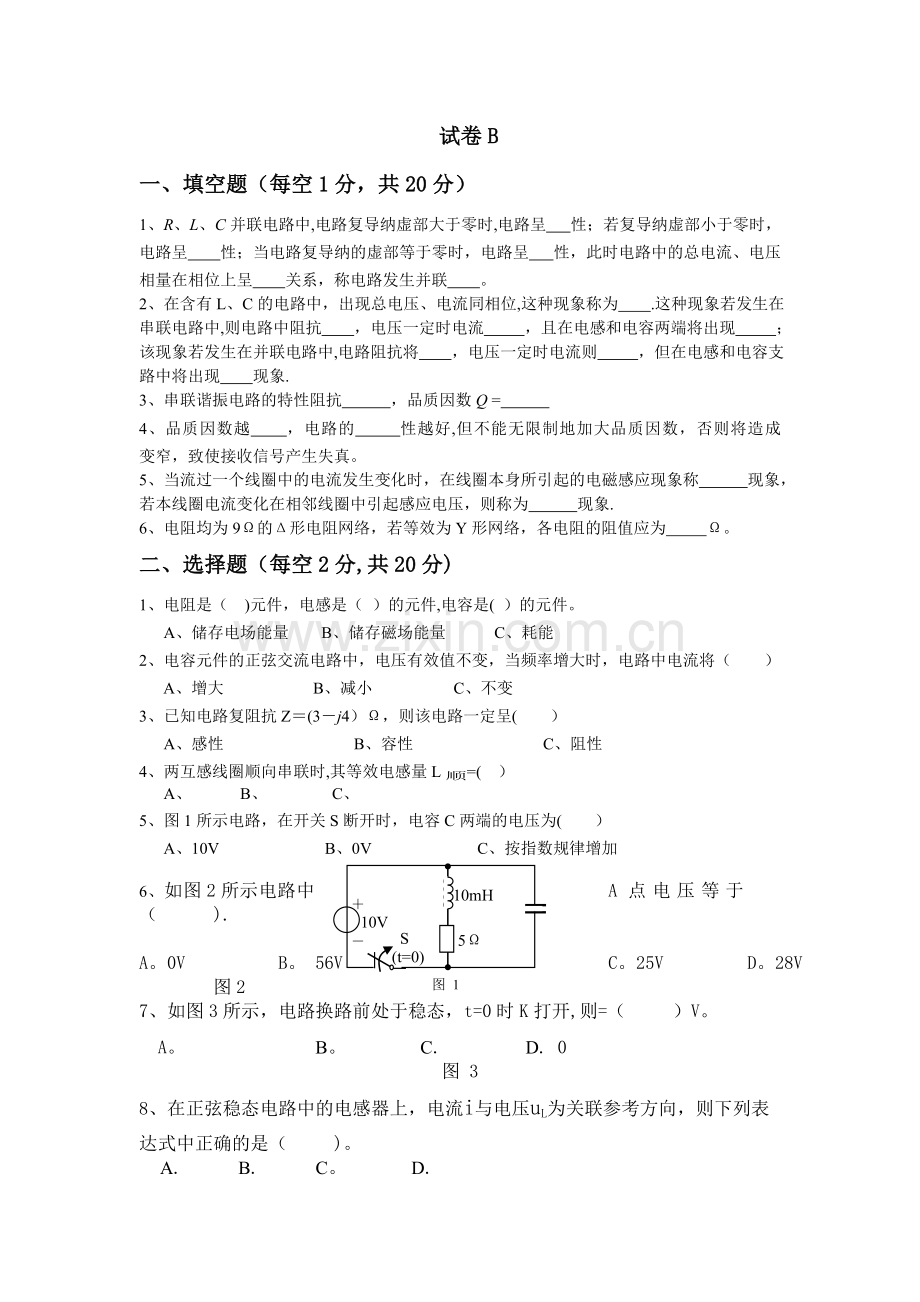

试卷B
一、填空题（每空1分，共20分）
1、R、L、C并联电路中,电路复导纳虚部大于零时,电路呈 性；若复导纳虚部小于零时，电路呈 性；当电路复导纳的虚部等于零时，电路呈 性，此时电路中的总电流、电压相量在相位上呈 关系，称电路发生并联 。
2、在含有L、C的电路中，出现总电压、电流同相位,这种现象称为 .这种现象若发生在串联电路中,则电路中阻抗 ，电压一定时电流 ，且在电感和电容两端将出现 ；该现象若发生在并联电路中,电路阻抗将 ，电压一定时电流则 ，但在电感和电容支路中将出现 现象.
3、串联谐振电路的特性阻抗 ，品质因数Q =
4、品质因数越 ，电路的 性越好,但不能无限制地加大品质因数，否则将造成 变窄，致使接收信号产生失真。
5、当流过一个线圈中的电流发生变化时，在线圈本身所引起的电磁感应现象称 现象，若本线圈电流变化在相邻线圈中引起感应电压，则称为 现象.
6、电阻均为9Ω的Δ形电阻网络，若等效为Y形网络，各电阻的阻值应为 Ω。
二、选择题（每空2分,共20分)
1、电阻是（ )元件，电感是（ ）的元件,电容是( ）的元件。
A、储存电场能量 B、储存磁场能量 C、耗能
2、电容元件的正弦交流电路中，电压有效值不变，当频率增大时，电路中电流将（ ）
A、增大 B、减小 C、不变
3、已知电路复阻抗Z＝(3－j4）Ω，则该电路一定呈( ）
A、感性 B、容性 C、阻性
4、两互感线圈顺向串联时,其等效电感量L顺=( ）
A、 B、 C、
5、图1所示电路，在开关S断开时，电容C两端的电压为( ）
A、10V B、0V C、按指数规律增加
图 1
S
(t=0)
10mH
＋
10V
－
5Ω

6、如图2所示电路中A点电压等于（ ).
A。0V B。 56V C。25V D。28V
图2
7、如图3所示，电路换路前处于稳态，t=0时K打开,则=（ ）V。
A。 B。 C. D. 0
图 3
8、在正弦稳态电路中的电感器上，电流i与电压uL为关联参考方向，则下列表
达式中正确的是（ )。
A. B. C。 D.
三、判断题：如正确，请在每题的括号内打“√" ；如错误，请在每题的括号内打“×”（共10小题，每小题1分，共10分）
1、电压和电流计算结果得负值,说明它们的参考方向假设反了。 ( )
2、电阻电感相并联，IR=3A,IL=4A，则总电流等于5A. （ ）
3、谐振电路的品质因数越高，电路选择性越好，因此实用中Q值越大越好。 （ )
4、并联谐振在L和C支路上出现过流现象，因此常把并谐称为电流谐振。 （ )
5、理想电压源在电路中总是起着提供电能的作用。 ( )
6、已知u（t）=5cos(60t+60°)，i(t)=10cos(20t），则u（t)与i（t)的相位差为60o。 （ ）
7、某时刻的电容电压为零，该时刻的电容电流一定为零。 （ ）
8、只有同频率的正弦量才能将它们的相量画在同一平面上。( )
9、叠加定理可以用来求线性电路中的任何量，包括电流、电压、功率。（ )
10、Y接三相电源若测出线电压两个为220V、一个为380V时，说明有一相接反。（ ）
四、计算题：（共4小题，第1小题10分,第2小题10分，第3小题15分,第4小题15分，共50分)
1。 如图4所示电路，试求各支路电流。
图4 图5
2.如图5所示电路，求为何值时能获得最大功率，并求最大功率的值。
3. 如图6所示电路,t = 0时开关闭合，闭合前电路已达稳态，试用三要素法求换路后电容电压全响应.
图6
4。 如图7所示电路，已知XL=5Ω，XC=R=10Ω，I=1A。试求;
（1） I1、I2、U; （2)有功功率及功率因数；
（2） 该电路呈何性质？
图7
试卷B答案
一、填空题
1、容、感、阻、同相、谐振
2、谐振、最小、最大、过电压、最大、最小、过电流
3、、ω0L/R
4、大、选择、通频带
5、自感、互感
6、3
二、选择题
1、C、B、A 2、A 3、B 4、C 5、A 6、D 7、C 8、D
三、判断题
1、∨ 2、∨ 3、× 4、∨ 5、 × 6、 × 7、 × 8、 ∨ 9、 10、∨
四、
1解：采用节点法。设下面的节点为参考点，则只有一个独立节点，对该独立节点列方程：
2解:
因为有受控源，故用外加电源法求等效电阻得
戴维南等效电路如图所示：
根据最大功率传输定理得当时能获得最大功率，最大功率为:
由图可得：
3解：
4解：设，和并联的等效阻抗为Z，Z的两端电压为。
由题意得:
（1）
(2）
（3）该电路呈感性
