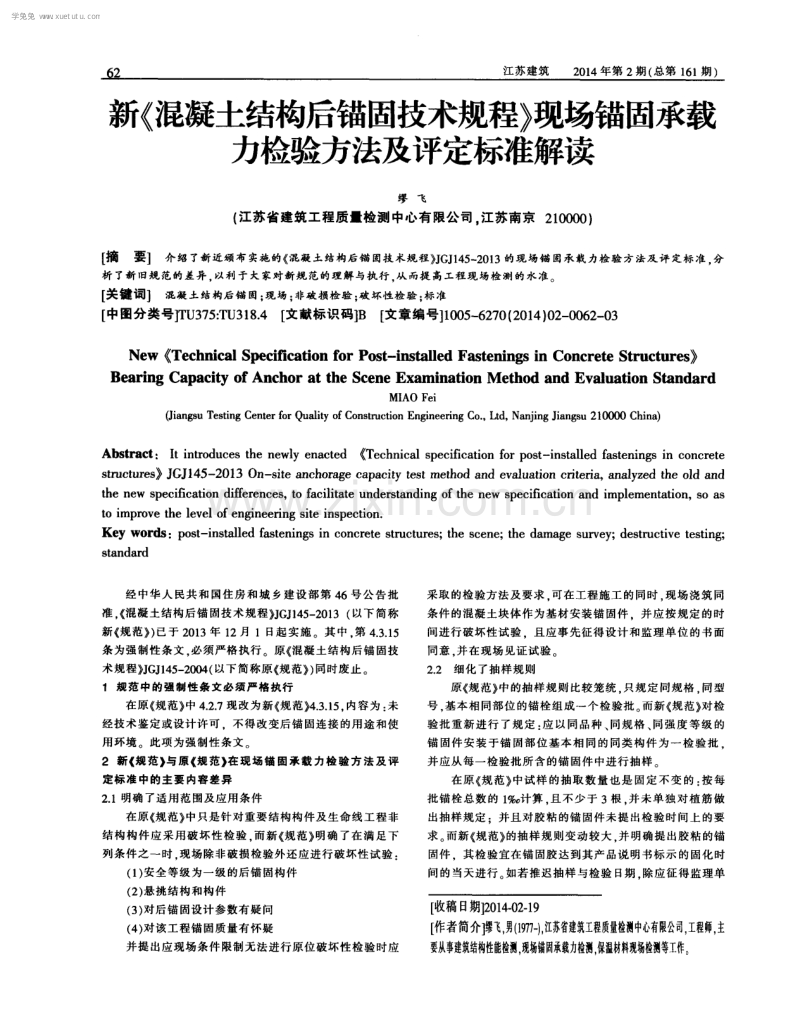

江苏 建筑 2 0 1 4年第 2期 ( 总第 1 6 1 期 ) 新 混凝土结构后锚固技术规程 现场锚固承载 力检验方法及评定标准解读 缪飞 ( 江苏省建筑工程质量检测 中心有限公司， 江苏南京2 1 0 0 0 0) 【 摘 要】 介绍了新近颁布实施的 混凝土结构后锚固 技术规程 J G J 1 4 5 2 0 1 3的现场锚固承载力检验方法及评定标准， 分 析 了新 旧规 范的差异 ， 以利 于大家对新规范的理解与执行 ， 从而提 高工程现 场检 测的水准 。 【 关键词】 混凝土结构后锚固； 现场； 非破损检验； 破坏性检验； 标准 【 中图分类号 T U 3 7 5 ： T U 3 1 8 4 【 文献标识码】 B 3 - 1 1 0 0 5 6 2 7 0 ( 2 0 1 4 0 2 0 0 6 2 0 3 N e w( T e c h n i c a l S p e c i fi c a t i o n f o r P o s t - i n s t a l l e d F a s t e n i n g s i n C o n c r e t e S t r u c t u r e s ) Be a r i n g Ca p a c i t y o f An c h o r a t t h e S c e n e Ex a mi n a t i o n M e t h o d a n d Ev a l u a t i o n S t a n d a r d MI A0 F e i ( J i a n g s u T e s t i n g C e n t e r f o r Q u a l i t y o f C o n s t r u c t i o n E n g i n e e r i n g C o ， L t d ， N a n j i n g J i a n g s u 2 1 0 0 0 0 C h i n a ) Ab s t r a c t ：I t i n t r o d u c e s t h e n e w l y e n a c t e d ( T e c h n i c a l s p e c i f i c a t i o n f o r p o s t - i n s t all e d f a s t e n i n g s i n c o n c r e t e s t r u c t u r e s J G J 1 4 5 - 2 0 1 3 O n - s i t e a n c h o r a g e c a p a c i t y t e s t me t h o d a n d e v alu a t i o n c ri t e ri a ， a n aly z e d t h e o l d a n d t h e n e w s p e c i f i c a t i o n d i f f e r e n c e s ， t o f a c i l i t a t e u n d e r s t a n d i n g o f t h e n e w s p e c i f i c a t i o n a n d i mp l e me n t a t i o n ，S O a s t o i mp r o v e t h e l e v e l o f e ng i n e e rin g s i t e i n s p e c t i o n Ke y wo r d s ：p o s t - i n s t all e d f a s t e n i n g s i n c o n c r e t e s t r u c t u r e s ； t h e s c e n e ； t h e d a ma g e s u r v e y ； d e s t ruc t i v e t e s t i n g ； s t a n f a r d 经中华人 民共 和国住房 和城乡建设 部第 4 6号 公告批 准 ， 混凝 土结 构后锚固技术规) J G J I 4 5 2 0 1 3 ( 以下简称 新 规 范 ) 已于 2 0 1 3年 1 2月 1日起实施 。其 中 ， 第 4 _ 3 1 5 条为强制性条文 ， 必须严格执行 。原 混凝土结构后锚 固技 术规程 J G J 1 4 5 2 0 0 4 ( 以下简称原 规范 ) 同时废止 。 1 规范 中的强制性条 文必 须严格执行 在原 规范 中 4 2 7现改为新 规范 4 - 3 1 5 ， 内容为 ： 未 经技术鉴定或设计许可 不得改变后锚固连接的用途和使 用环境。此项为强制性条文。 2 新 ： 规范 与 原 规范 在现 场锚 固承载 力检 验方 法及评 定标准 中的主要 内容差异 2 1明确了适用范围及应用条件 在原 规范 中只是针对重要结构构件及生命线工程非 结构构件应 采用破坏 性检验 ， 而新 规范 明确 了在满足下 列条件之一时 ， 现场 除非破损 检验外还 应进 行破 坏性 试验 ： ( 1 ) 安全等级 为一级 的后锚 固构件 ( 2 ) 悬挑结构 和构件 ( 3 ) 对后锚 固设计参数有疑 问 ( 4 ) 对该工程锚 固质量有怀疑 并提出应现场条件限制无法进行原位破坏性检验 时应 采取的检验方法及要求 ， 可在工程施工的同时 ， 现场浇筑 同 条件的混凝土块体作为基材安装锚 固件 并 应按规定 的时 间进行破坏性试验 且应事先征得设计 和监 理单位的 书面 同意 并在现场见证试验 2 2 细化 了抽样规则 原 规 范 中的抽样规则 比较笼统 ， 只规定 同规格 ， 同型 号 ， 基本相同部位的锚栓组成一个检验批 。 而新 规范 对检 验批 重新进行 了规定 ： 应 以同品种 、 同规格 、 同强度 等级 的 锚 固件安装 于锚 固部位基 本相 同的同类构件 为一检 验批 并应从 每一 检验批所 含的锚 固件中进行抽样 在 原 规范 中试样 的抽取数量也 是 固定 不变 的 ： 按 每 批锚栓 总数的 1 o 计算 ， 且不少于 3根 并未单 独对植筋做 出抽样规定 ：并且对胶粘 的锚 固件未提出检验时 间上 的要 求 。 而新 规范 的抽 样规则变动较大 ， 并 明确 提出胶粘的锚 固件 其检 验宜 在锚 固胶 达到其产品说明书标示 的固化时 间的当天进 行。 如若推迟抽样与检验 日期 。 除应征得监理单 【 收稿13 1 2 0 1 4 0 2 1 9 作者简介】 缪 飞 ， 0 9 7 7 一 ) ， 江 苏 省 建 筑 工 程 质 量 检 测 中 有 限 公 司 ， 工 程 师 ， 主 要 从 事 建 筑 结 构 性 能 检 测 ， 现 场 锚 固 承 载 力 检 测 ， 保 温 材 料 现 场 检 测 等 工 作 。 学兔兔 w w w .x u e t u t u .c o m 江苏建筑 2 0 1 4年第 2期 ( 总第 1 6 1 期 ) 6 3 位 同意外 。 推迟不应超过 3 d 。 现将新 规范 抽样规则列 于表 1 。 在表 1中提 到的生命线工程是指维持城 市生 存功能系 统 和对 国计 民生有重 大影 响的工程 供、 排水 ， 电力 。 燃 气及 石 油管线 ， 电话 ， 广播 。 大型 医疗 系统 ， 公路 ， 铁路等交通 工 程 。 2 _ 3 对仪器设备提 出明确要求 ( 1 ) 加荷设 备 ： 在除 了原 规范 中规定 的要求 外 ， 新 规 范中对设备 的加荷能力要求应 比预计 的检验荷 载值 至少 大 2 0 ， 且不大于检验荷 载的 2 5倍 还应该能连续 、 平稳 、 速 度可控地 运行 。并增加 了对设备 的液压加荷 系统持荷时 间不超 过 5 m i n时 ， 其降荷值不应大于 5 的要求 。 ( 2 ) 对加载设备支撑环内径 D O提出了明确的规定 ： 原 规范 只对化学植筋和膨胀 型锚栓 和扩底 型锚栓进 行 了要求 ， 新 规范 增加 了对化 学锚栓 出现 不同破坏 形态 的具体要求 要求如下 ： 植 筋 以及化学 锚栓发生混合破 坏及钢材 破坏时 ： D O 不 应小于 1 2 d ( d ： 钢筋 、 锚 栓杆 的公 称直径 ) 和 2 5 0 ram的较 大值 。 膨胀型锚栓和扩底型锚栓以及化学锚栓发生混凝土 锥 体破 坏时 ： D O不应 小于 4 h e f ( 4 h e f ： 锚栓有效锚 固深度 ) 。 ( 3 ) 对位移装置提出了新的规定： 在新 规范 中取消 了原 规范 中当不能 连续 记录荷载 位移 曲线时 ， 可分阶段记录的要求 要求测量位移 装置应能 与测力 系统 同步工作 连续记录 测 出锚 固件 相对于混凝土 表面的垂直位移 ， 并绘制荷载一 位移 的全程曲线。仪表的量 程 不应小 于 5 0 ram： 其测量的允许偏差应为 O 0 2 m m。 ( 4 ) 对现场检验用的仪器设备 除应定期检定外 。 新增加 了如若 仪器 出现下列情况应重新检定的要求 ： 读数出现异常； 拆卸检查或更换零部件后。 2 4 加 载方 式的改变 原 规范 中只提 出了 2种 加载方式并未 区分非破损检 验和破 坏性 检验 ， 而新 规范 中更加 明细 了非破 损检验 和 破坏性 检验的加载方式 ： ( 1 ) 非破 损检验连续 加载 ： 除去原 规 范 要 求外 ， 要求 应 以均 匀 速率 在 2 m i n 3 ra i n时 间 内加载 至设定 的检 验荷 载 。 并持荷 2 m i n ； ( 2 )非破损 检验分级加载 ：取消原 规范每级 持荷 l m i n 2 m i n 。 要 求每 级持荷 l mi n ， 直至设 定 的检验 荷载 ， 并 持 荷 2 mi n： ( 3 )破坏性 检验的连续加载 ：对锚栓应 以均匀速 率在 2 m i n 3 m i n时间内加荷至锚 固破 坏 对植筋 应以均匀 速率 在 2 mi n 7 m i n时间内加荷 至锚固破坏 ： ( 4 ) 破坏 性检验 的分级加载 ： 前 8级 ， 每级荷 载增量 应 取为 O 1 N u ， 且 每级持荷 1 mi n 1 5 m i n ： 自第 9级起 ， 每 级荷 载增量应取为 0 0 5 N u ， 且每级持荷 3 0 s 。 直至锚 固破坏 。N u 为计算的破坏荷载值 2 5检验结果评定 中的新规定 ( 1 ) 细化 了非破损检验 的评定 ， 原 规 范 并未 对不 合格 试样 的数 量进行规定 ， 而新 规 范 规定 了在一个 检验批 中 不合格 的试 样超过 5 时 该 检验批评 定为不合格 且 不应 重做检验 ( 2 ) 对于破坏性检验 ， 原 规 范 只对锚栓 的极 限抗 拔力 进行 了要 求 ， 而新 规范 增加 了对锚 栓各个破坏 形态 的检 验结果判定提出要求 并单独对植筋破坏性检验结 果判定 学兔兔 w w w .x u e t u t u .c o m 6 4 江苏建筑 2 0 1 4年第 2期 ( 总第 1 6 1期 ) u，l i mN N f f f N N ： 受检验 锚固件极 限抗拔力实测 平均值 ( N) ； N ： 受检验 锚 固件极 限抗拔力实 测最小值 ( N) ； N 腿 ： 混凝 土破坏受检验锚 固件极 限抗 拔力标准 值 ( N) ， 按 新 规范 第 6章有关 规定计算 ； y ： 锚 固承载力检 验系数允许值 ， 取为 1 1 ； N ： 锚栓钢材破 坏受拉承载 力标准值 ( N) ， 按新 规范 第 6章 有关规定 计算 ； L： 植 筋用钢筋 的抗 拉强度设计 值 ( N mm2 ) ； A ： 钢筋截 面面积 ( mm2 ) 。 1 4 5 f 1 2 5 f 提出 了要求 表 2为各个破坏性 检验结果 的要求 3 结 语 新 规范 的发布 和实施 ， 必将提 高我 国对混凝 土后锚 固工程 的设计 和施工质量 并对检测设备 以及 检测人员 的 专业技术水平提 出更高更新 的要求 对确保 工程质量起 到 了极其重要 的作用 参 考 文 献 1 G J 1 4 5 - 2 0 0 4混凝 土结构后锚 固技 术规程【 s 】 中国建筑工 业 出版 社 2 0 0 4 【 2 U G J 1 4 5 2 0 1 3混凝 土结构后 锚 固技术规程【 s 】 中国建筑工 业 出版 社 2 0 1 3 ( 上接第 2 5页 ) 师所 面临 的共 同课题上 ， 原广 司认 为 。 在今天 。 自然 作为直 接的生产 力在建筑 中以相应 的形 式来 表现的可能性 已不复 存在 。而且 由于 自然本身 的衰弱 。 我们所 能获得的 只能是 一 种矮子化的 自然 因此这个课 题从 开始就只能是一种拟 似性 的课 题。 具体说来 ， 自然力所 留下 的仅仅是 空气 、 光 、 地 形 、 树木等等 。尽管如此 ， 从 空间的力量将这些片断重汇 集 成一体的 自然的机会仍然残存着 这么说建筑应将成为“ 反 应有限 自然的一种敏感的装置 自然 由建筑来增 幅 ” 在 那些 自然条件极为苛刻的地域 。 像 沙漠中的聚落 给予现 代 的人们许多教益 ， 被称为沙 漠的智力 。 越是 在这 种 自然条 件 极度匮乏的场所 越是能体会到 聚落 与 自然 间的交感 。 反射性住居的各种不同的透明天窗是建筑空 间与 自然 的交感器 “ 反射性 ” 概念的注脚是“ 反转 ” 以墙 面对 光 的反射产生室 内与室外 明度上的反转 以通过对音 的过敏 反射产生音响上的空间反转 。伴随着反转 的是 “ 晕光作用 ” ( h a l a t o n ) 原 广司以他 自己的生活体验说： “ 与 日常生活的节 奏相应 柔 和晕光效果会带 来感 性明快的居住空间 我尝试 着在传统住居 中导人无可 比拟 的明亮度 ” 反射性住居的基本设计原理是“ 埋藏” 住居 中埋藏 都市 ， 住居 中埋藏文化 小 中埋 大。让 我们再拿密斯 的范斯 沃斯住宅来做一个 比较。 除了功能之外 如果说 住宅还具有 意味 的话 密斯的纯化手法着 眼其最小 限 反射性住 居追求 最大 限。 我们说这种 “ 意味” 是 唤起人们 意识 的意味 。 反射性 住居 所追 求的是“ 都市 的埋藏 ” 柯布西耶 的“ 建筑是住人的 机器 ” 这个 口号 密斯的范斯沃斯住宅又可说是 效率化机器 的精 巧的原型。原广司说： “ 当我设计住宅 的时候 像在实现 小说的某个场面那样考虑着一种类似 于舞 台的装置 它们 是这样 具有着 场面： 当我们 在其 中吃饭 、 更 衣时 ， 不 是像戏 剧中的一个程式 、 小说 中的一个情节一样吗? ” 参考文献 【 1 日】 原广 司 世界 聚落的教 示 I O 0 M 中国建筑 工业 出版 社 2 0 0 3 【 2 儿日】 原 广司 建筑 ， 有什 么可能性吗【 M】 学艺书林 出版社 ， 1 9 67 3 】 日】 原广 司 空间( 从功能到形 象) 【 M】 岩波书店 ， 1 9 8 7 4 1 日】 原广 司 聚落之行 【 M】 岩 波书店， 1 9 8 7 【 5 】 【 日】 原广 司 住居 集合 论 1 5 【 M】 鹿 岛出版会 ， 1 9 7 3 1 9 7 9 学兔兔 w w w .x u e t u t u .c o m
