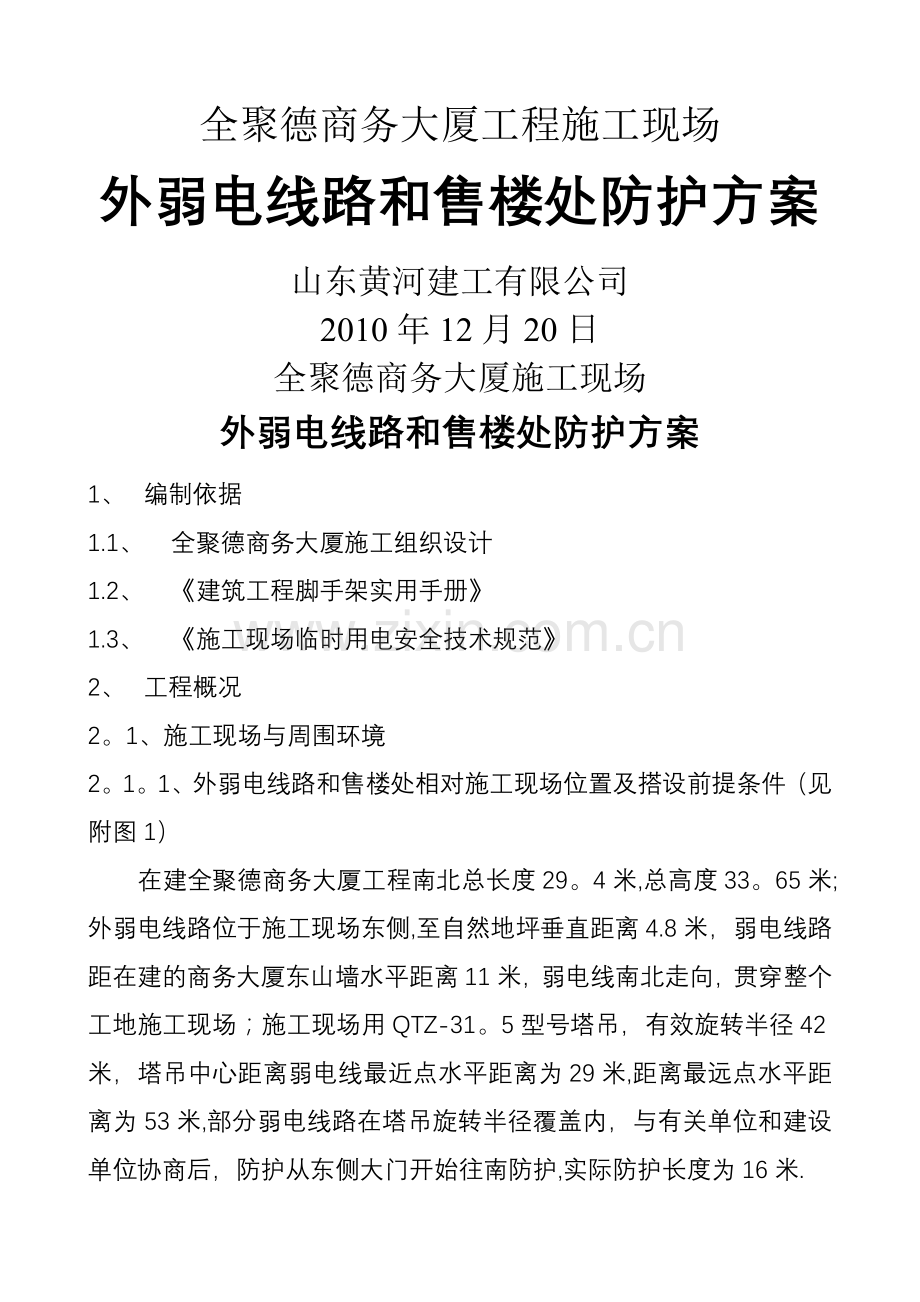

全聚德商务大厦工程施工现场
外弱电线路和售楼处防护方案
山东黄河建工有限公司
2010年12月20日
全聚德商务大厦施工现场
外弱电线路和售楼处防护方案
1、 编制依据
1.1、 全聚德商务大厦施工组织设计
1.2、 《建筑工程脚手架实用手册》
1.3、 《施工现场临时用电安全技术规范》
2、 工程概况
2。1、施工现场与周围环境
2。1。1、外弱电线路和售楼处相对施工现场位置及搭设前提条件（见附图1）
在建全聚德商务大厦工程南北总长度29。4米,总高度33。65米;外弱电线路位于施工现场东侧,至自然地坪垂直距离4.8米，弱电线路距在建的商务大厦东山墙水平距离11米，弱电线南北走向，贯穿整个工地施工现场；施工现场用QTZ-31。5型号塔吊，有效旋转半径42米，塔吊中心距离弱电线最近点水平距离为29米,距离最远点水平距离为53米,部分弱电线路在塔吊旋转半径覆盖内，与有关单位和建设单位协商后，防护从东侧大门开始往南防护,实际防护长度为16米.

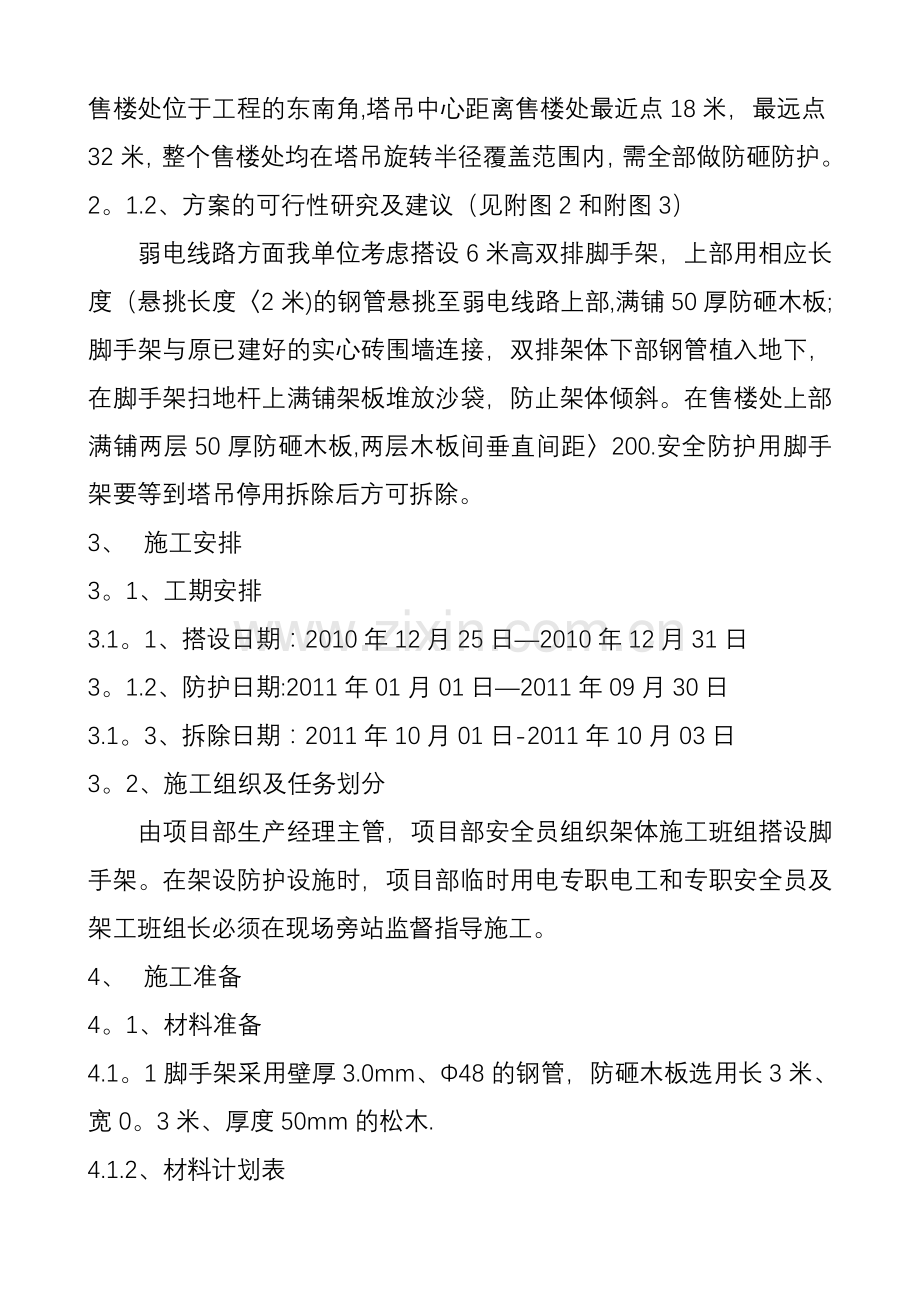

售楼处位于工程的东南角,塔吊中心距离售楼处最近点18米，最远点32米，整个售楼处均在塔吊旋转半径覆盖范围内，需全部做防砸防护。
2。1.2、方案的可行性研究及建议（见附图2和附图3）
弱电线路方面我单位考虑搭设6米高双排脚手架，上部用相应长度（悬挑长度〈2米)的钢管悬挑至弱电线路上部,满铺50厚防砸木板;脚手架与原已建好的实心砖围墙连接，双排架体下部钢管植入地下，在脚手架扫地杆上满铺架板堆放沙袋，防止架体倾斜。在售楼处上部满铺两层50厚防砸木板,两层木板间垂直间距〉200.安全防护用脚手架要等到塔吊停用拆除后方可拆除。
3、 施工安排
3。1、工期安排
3.1。1、搭设日期：2010年12月25日—2010年12月31日
3。1.2、防护日期:2011年01月01日—2011年09月30日
3.1。3、拆除日期：2011年10月01日-2011年10月03日
3。2、施工组织及任务划分
由项目部生产经理主管，项目部安全员组织架体施工班组搭设脚手架。在架设防护设施时，项目部临时用电专职电工和专职安全员及架工班组长必须在现场旁站监督指导施工。
4、 施工准备
4。1、材料准备
4.1。1脚手架采用壁厚3.0mm、Φ48的钢管，防砸木板选用长3米、宽0。3米、厚度50mm的松木.
4.1.2、材料计划表
材料名称
规格
单位
数量
钢管
6米长
根
200

3米长
根
30

1。5米长
根
50
木板
3米×0。3米×0。05米
块
500
铁丝
10＃
公斤
50
4.2、技术准备
4。2.1、了解项目施工的具体情况及施工步骤
4.2.2、熟悉防护架搭设的安全技术规程
4.2。3、要想操作人员进行详细的技术交底和安全交底
4.3、人员准备
4.3。1、防护架施工设专业的架子工长负责，对其安装、拆除、检查和维护设安全监督检查人员，确保防护架的搭设和使用符合设计要求。
4.3.2、配备体检合格并经《特种作业人员安全技术管理规则》考核和安全教育培训合格的架子工持证上岗进行施工。
4.3。3、劳动力准备
架子工 8人 电工 2人
5、 施工方法
5.1、搭设作业程序
场地清理——定位放线—-支立杆—-调直-—扫地杆——大横杆--搭小横杆--加斜撑加固—-支设顶层横杆-—铺防砸木板——铁丝固定木板-—验收
6、 注意事项
6.1、施工人员必须持证上岗，开始操作前必须进行安全技术交底，明确施工方法及措施，并对施工环境及防护用具做全面、认真的检查，必须消除隐患。
6。2、架子工在高处（距地2米以上）作业时，必须佩带安全带，安全带应高挂低用,所用的工具应放在工具袋内.
6。3、操作时架子工应佩戴安全帽，穿防滑鞋。
6。4、任何人不能随意拆改防护架的基本构件,以免影响架体的稳定，因作业需要不得不拆除某些杆件时,应征的施工负责人的同意，并采取可靠的弥补加固措施。
6。5、架子拆除应以“后搭的先拆，先搭的后拆”为原则自上而下按层按部的拆除，平稳落地，不得随意扔下.
6。6、搭设和拆除防护架时，应设警戒区并安排专人看护，禁止非操作人员进入危险区，并在危险区外搭设围栏，禁止人员入内.
