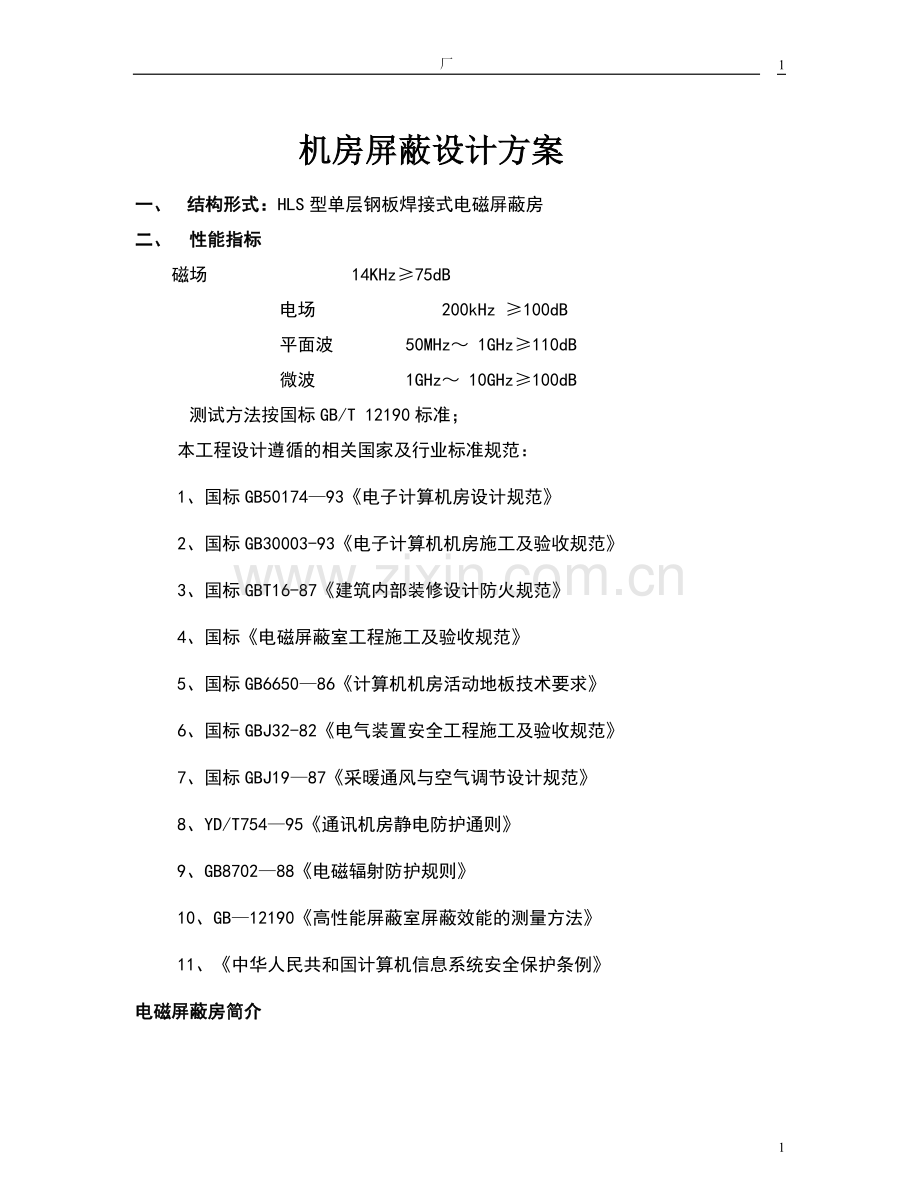

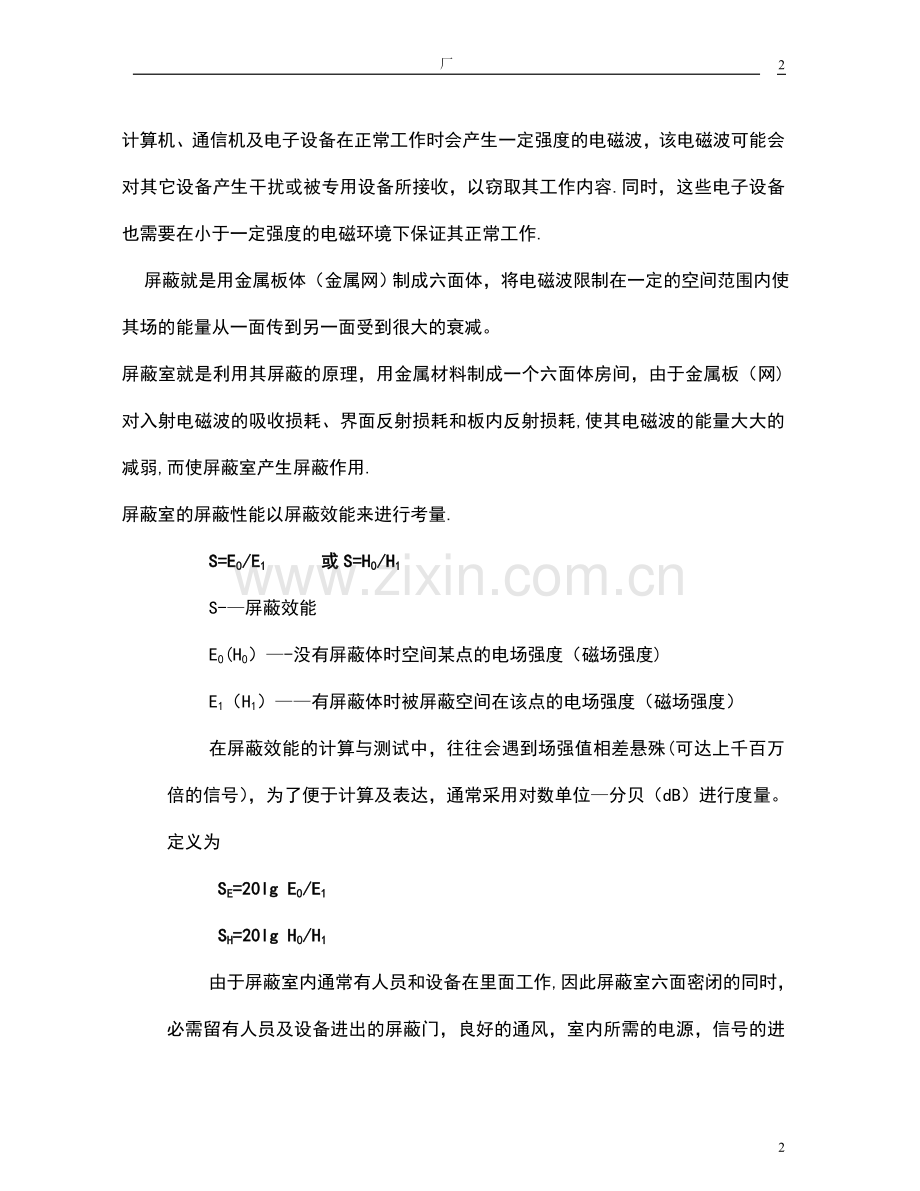

6厂机房屏蔽设计方案一、 结构形式：HLS型单层钢板焊接式电磁屏蔽房二、 性能指标 磁场 14KHz75dB 电场 200kHz 100dB 平面波 50MHz 1GHz110dB 微波 1GHz 10GHz100dB 测试方法按国标GB/T 12190标准；本工程设计遵循的相关国家及行业标准规范：1、国标GB5017493电子计算机房设计规范2、国标GB30003-93电子计算机机房施工及验收规范3、国标GBT16-87建筑内部装修设计防火规范4、国标电磁屏蔽室工程施工及验收规范5、国标GB665086计算机机房活动地板技术要求6、国标GBJ32-82电气装置安全工程施工及验收规范7、国标GBJ1987采暖通风与空气调节设计规范8、YD/T75495通讯机房静电防护通则9、GB870288电磁辐射防护规则10、GB12190高性能屏蔽室屏蔽效能的测量方法11、中华人民共和国计算机信息系统安全保护条例电磁屏蔽房简介计算机、通信机及电子设备在正常工作时会产生一定强度的电磁波，该电磁波可能会对其它设备产生干扰或被专用设备所接收，以窃取其工作内容.同时，这些电子设备也需要在小于一定强度的电磁环境下保证其正常工作. 屏蔽就是用金属板体（金属网）制成六面体，将电磁波限制在一定的空间范围内使其场的能量从一面传到另一面受到很大的衰减。屏蔽室就是利用其屏蔽的原理，用金属材料制成一个六面体房间，由于金属板（网)对入射电磁波的吸收损耗、界面反射损耗和板内反射损耗,使其电磁波的能量大大的减弱,而使屏蔽室产生屏蔽作用.屏蔽室的屏蔽性能以屏蔽效能来进行考量.S=E0/E1 或S=H0/H1S-屏蔽效能E0(H0）-没有屏蔽体时空间某点的电场强度（磁场强度)E1（H1）有屏蔽体时被屏蔽空间在该点的电场强度（磁场强度）在屏蔽效能的计算与测试中，往往会遇到场强值相差悬殊(可达上千百万倍的信号），为了便于计算及表达，通常采用对数单位分贝（dB）进行度量。定义为 SE=20lg E0/E1 SH=20lg H0/H1由于屏蔽室内通常有人员和设备在里面工作,因此屏蔽室六面密闭的同时，必需留有人员及设备进出的屏蔽门，良好的通风，室内所需的电源，信号的进出，必备的室内装修，以确保屏蔽室能正常工作。因此影响屏蔽室屏蔽效能主要有以下因素：屏蔽室所用材料屏蔽材料的接缝处理屏蔽门通风窗屏蔽窗电源线的滤波处理信号线的屏蔽处理(一) 屏蔽壳体:组成屏蔽壳体的内容主要有六面屏蔽材料、材料之间的连接、支撑龙骨。屏蔽材料:当屏蔽材料采用金属板时，它的屏蔽效果： At=8.68t/+20lg(Z0+Z3）2/4Z0ZS 分贝由上述公式可知，当已知金属板的材料与厚度时，即可计算在不同距离、不同频率、不同场源的屏蔽效果。三、组成部分（1）六面板体、支撑龙骨及壳体与地面之间的绝缘处理.其中顶、墙板采用厚度为 2。0mm的冷轧钢板，底板采用厚度为 3.0mm的冷轧钢板,支撑龙骨采用型钢.壳体外尺寸： 3。3 m3.9m2。4m屏蔽室装修后净尺寸：3.0 m3.6 m2.1m（2）工艺特点： A、单元模块均经过折弯成形,以保证焊接变形尽量控制在焊接边上； B、采用人字形搭接技术,焊接工艺采用CO2气体保护焊，从而确保焊缝、壳体变形小，保证室内钢板表面的平整性；C、由各种型钢、钢质龙骨焊接成门框架,形成自支撑结构形式;D、屏蔽壳体内外必须进行严格的防锈处理，长期使用保证不生锈; E、屏蔽壳体及框架稳定可靠，长期使用保证性能，整体机械性能达到以下要求：钢板不平度4mm/2m2，钢板垂直度10mm，壳体抗震指标8级；2、屏蔽门：手动锁紧屏蔽门一扇门洞尺寸：0。851.9(m）(1)、采用铰链插刀式密闭屏蔽门；(2）、采用单刀插入式电磁密封技术、复合刀口、可拆卸式优质铍青铜簧片,维护性好；(3）、弹性簧片材料为铍青铜，(Qbe2)，厚度为0.15毫米，必须经过真空热处理,增加它的导电性、弹性和抗疲劳性。（4）、门板采用不锈钢拉丝板包饰.4、滤波器:进人屏蔽室的每根电源线均应配置电源滤波器,目前广泛采用低泄漏电流的电源滤波器,其插入衰减值与屏蔽室效能一致；所有电源滤波器应集中安装，滤波器的前端不能有过流保护装置但可设置过载保护装置;电话线进入屏蔽室可采用数据信号滤波器；电源滤波器380V 50Hz 30A 一只（屏蔽室内分路布线-设备电源插座、照明、风扇用电)电源滤波器220V 50Hz 16A 一只（屏蔽室内空调机组电源插座用电)5、屏蔽室内通风系统：5.1蜂窝型通风波导窗300300mm:二只通风波导窗进出风口300300mm 各一只(需方装修时配置换气扇） (1)屏蔽通风窗成截止波导形式,其插入衰减应于屏蔽室指标一致，波导窗由许多个小波导组成的波导束，小波导截面形状为六角形； （2）波导片采用真空钎焊新工艺组成整件;5。2、空调屏蔽处理： 一套 一台非变频1.0 P柜式空调屏蔽处理包括（空调机组及管道由需方提供）： 1)、信号线的屏蔽处理； 一套 2）、信号线的屏蔽处理; 一套 3)、空调铜管的屏蔽处理； 一套6、屏蔽室内弱电通信系统:61 屏蔽室内电话线屏蔽处理: 一只62 屏蔽室内网线屏蔽处理:光纤波导管14（一只备用) 二只光纤转换器 一套数据信号线穿越屏蔽体时采用光纤传输，屏蔽室配置专用14光纤波导管接口;光纤转换器主要进行光信号和电信号的转换；7、室内电气 （需方自做）8、室内装修: （需方自做）五、 双方责任与配合（一）需方负责的项目：1、屏蔽室外强、弱电系统的配置并引至屏蔽室相应位置。2、屏蔽室安装时需方提供临时用电及必要的施工方便.3、提供屏蔽室地线并至屏蔽室规定位置，接地电阻小于或等于1；（二）供方负责的项目：1、屏蔽室的设计、制造、安装及屏蔽室效能的保证.2、供方安装人员遵守需方有关规章制度,并做好防火安全工作。六、 交付与验收1、工程完工后我方对屏蔽室进行调试交付甲方；2、屏蔽室正式检测由法定检测单位,在15日内到现场负责验收,测试按GB1219090高性能屏蔽室屏蔽效能的测量方法标准验收3、验收合格后确认本屏蔽工程达到合同要求，可以交付使用。七、 工程保修及服务1、工程活动部件保修一年，其他保修三年（以验收合格之日起)，保修期内工程发生故障由供方负责免费维修（含所需零配件费、交通费、住宿费）。2、保修期过后，供方终身负责维修服务.八、 其它说明：1、屏蔽室电源滤波器前端不能接漏电保护开关,但可以连接过载熔断器,自动断路器。2、供方施工人员要严格遵守需方的有关工作制度 。6
