维修电工高级操作技能考核习题.doc

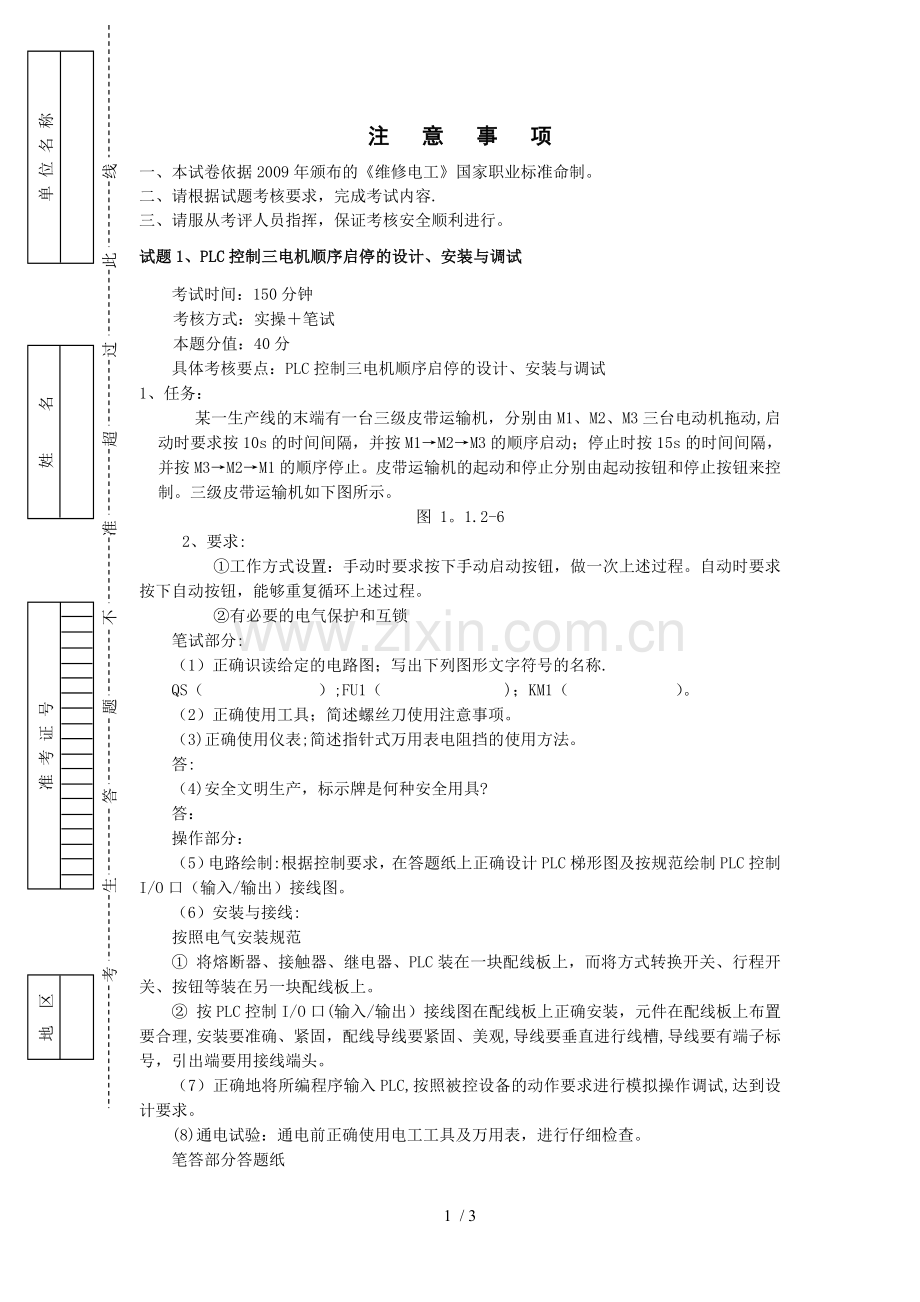

考 生 答 题 不 准 超 过 此 线 地 区姓 名单 位 名 称准 考 证 号注 意 事 项一、本试卷依据2009年颁布的维修电工国家职业标准命制。二、请根据试题考核要求，完成考试内容.三、请服从考评人员指挥，保证考核安全顺利进行。试题1、PLC控制三电机顺序启停的设计、安装与调试考试时间：150分钟考核方式：实操笔试本题分值：40分具体考核要点：PLC控制三电机顺序启停的设计、安装与调试1、任务：某一生产线的末端有一台三级皮带运输机，分别由M1、M2、M3三台电动机拖动,启动时要求按10s的时间间隔，并按M1M2M3的顺序启动；停止时按15s的时间间隔，并按M3M2M1的顺序停止。皮带运输机的起动和停止分别由起动按钮和停止按钮来控制。三级皮带运输机如下图所示。图 1。1.2-6 2、要求: 工作方式设置：手动时要求按下手动启动按钮，做一次上述过程。自动时要求按下自动按钮，能够重复循环上述过程。有必要的电气保护和互锁笔试部分:（1）正确识读给定的电路图；写出下列图形文字符号的名称.QS（ ）;FU1（ )；KM1（ ）。（2）正确使用工具；简述螺丝刀使用注意事项。（3)正确使用仪表;简述指针式万用表电阻挡的使用方法。答:（4)安全文明生产，标示牌是何种安全用具?答：操作部分：（5）电路绘制:根据控制要求，在答题纸上正确设计PLC梯形图及按规范绘制PLC控制I/O口（输入/输出）接线图。（6）安装与接线:按照电气安装规范 将熔断器、接触器、继电器、PLC装在一块配线板上，而将方式转换开关、行程开关、按钮等装在另一块配线板上。 按PLC控制I/O口(输入/输出）接线图在配线板上正确安装，元件在配线板上布置要合理,安装要准确、紧固，配线导线要紧固、美观,导线要垂直进行线槽,导线要有端子标号，引出端要用接线端头。（7）正确地将所编程序输入PLC,按照被控设备的动作要求进行模拟操作调试,达到设计要求。(8)通电试验：通电前正确使用电工工具及万用表，进行仔细检查。笔答部分答题纸1、PLC接线图2、PLC梯形图试题2、全数字直流调速装置外围电路故障维修考试时间：60分钟考核方式：实操+笔试试卷抽取方式：由考生随机抽取故障序号本题分值:30分检修全数字直流调速装置外围电路故障,在其电气线路上，设隐蔽故障3处，其中主电路1处(如电源故障等），控制回路2处（如给定、速度反馈等)，考场中各工位故障清单提供给考评员。具体考核要点：全数字直流调速装置外围电路故障维修图 2。2.13笔试部分：（1）正确识读给定的电路图，简述A、B端子的作用。答：（2）简述螺丝刀使用注意事项。答：(3）正确使用仪表，简述功率表的使用方法.答:(4）安全文明生产，回答照明灯的电压为什么采用24V？答：操作部分：排除3处故障，主电路1处，控制回路2处。（5）在不带电状态下查找故障点并在原理图上标注。（6)排除故障，恢复电路功能.试题3、数字秒表电路测试与维修考试时间：60分钟考核方式：实操+笔试试卷抽取方式：由考生随机抽取故障序号本题分值:30分检修数字秒表电路故障，在其电路上，设隐蔽故障3处，其中电路1处（如焊接接触不良等），器件2处（如C1短路、IC2损坏等），考场中各工位故障清单提供给考评员。具体考核要点：数字秒表电路测试与维修图3。2。2-1排除3处故障，线路故障1处，器件故障2处。笔试部分：（1）正确使用工具,简述剥线钳的使用方法。答：（2）正确使用仪表；简述万用表检测无标志二级管的方法。答：（3）安全文明生产,回答电气安全用具使用注意事项?答：操作部分：排除3处故障,其中线路故障1处，器件故障2处。（4）在不带电状态下查找故障点并在原理图上标注.（5)排除故障,恢复电路功能.(6）通电运行，实现电路的各项功能。3 / 3
