制冷空调常用计算公式
序号
名称
单位
计算公式
备注
1
总热量
QT
Kcal/h
QT=Qs=QL
(QT-空气的总热量 Qs-空气的显热量
QL-空气的潜热量）
空气冷却：QT=0.24§*L*(l1-l2)
l1-空气的最初热焓KJ/Jg
l2-空气的最终热焓KJ/Jg
2
显热量
Qs
Kcal/h
空气冷却：Qs=Cp*§*L*(T1-T2)
(Qs-空气的显热量 L-室内总送风量m³/h
Cp-空气比热0.24 Kcal/h℃
T1-空气的最初干球温度℃
T2-空气的最终干球温度℃)
§-空气比重
（1.25Kg/ m³） @20℃
3
潜热量
QL
Kcal/h
空气冷却：QL=600§*L*(W1-W2)
QL-空气的潜热量 L-室内总送风量m³/h

W1-空气的最初水分含量Kg/Kg
W1-空气的最初水分含量Kg/Kg
4
冷冻水量
V1
L/s
V1=Q1/4.187*△T1
Q1-制冷量（KW）
△T1-冷冻水出入水温差

5
冷却水量
V2
L/s
V2=Q2/4.187*△T2
Q2-冷凝热量(KW)
△T2-冷却水出入水温差

6
制冷效率
-
EER=制冷能力(Mbtu/h)/耗电量(KW)
COP=制冷能力(KW)/耗电量(KW)
EER-制冷机组能源效率(Mbtu/h)
COP-制冷机组性能参数
7
部分负荷性能NPLV
KW/
TR
NPLV= 1
0. 01/A+0.42/B+0.45/C+0.12/D
A-100％负荷时单位能耗KW/TR
B-75％负荷时单位能耗KW/TR

C-50％负荷时单位能耗KW/TR
D-25％负荷时单位能耗KW/TR
8
满载电流（三相）
FLA
A
FLA=N/、3UCOSO
(N-制冷机组耗电功率KW
U-机组电压KV）
COSO-功率因数
0.85-0.92
9
新风量L
m³/h
L0=nV
换气次数*房间体积
n-房间换气次数
次/h
V-房间体积m³
10
送风量L
m³/h
空气冷却：
L=QS/Cp*§*(T1-T2)
T1-空气初始温度℃
T1-空气最终温度℃
11
风机功率N1
KW
N1=L1H1/102n1n2
L1-风机风量L/s H1-风机风压mH2O
n1-风机效率 n2-传动效率
（直联时n2=1,皮带传动n2=0.9）

12
水泵功率N2
KW
N2= L2.H2.γ
102.n3.n4
L2-水流量(l/s)
Γ-比重（水或所用液体）
H2-水泵压头（m.H2O）

n3-水泵效率=0.7~0.85
n4-传动效率=0.9~1.0

13
水管直径
D
mm
D=√4x1000.L2 =35.86√L2
πV V

L2-水流量(l/s)
V-水流速（m/s）
14
风管面积
F
m²
F=a.b.L1/1000μ
L1-风机风量（l/s）
μ-风管风速（m/s）

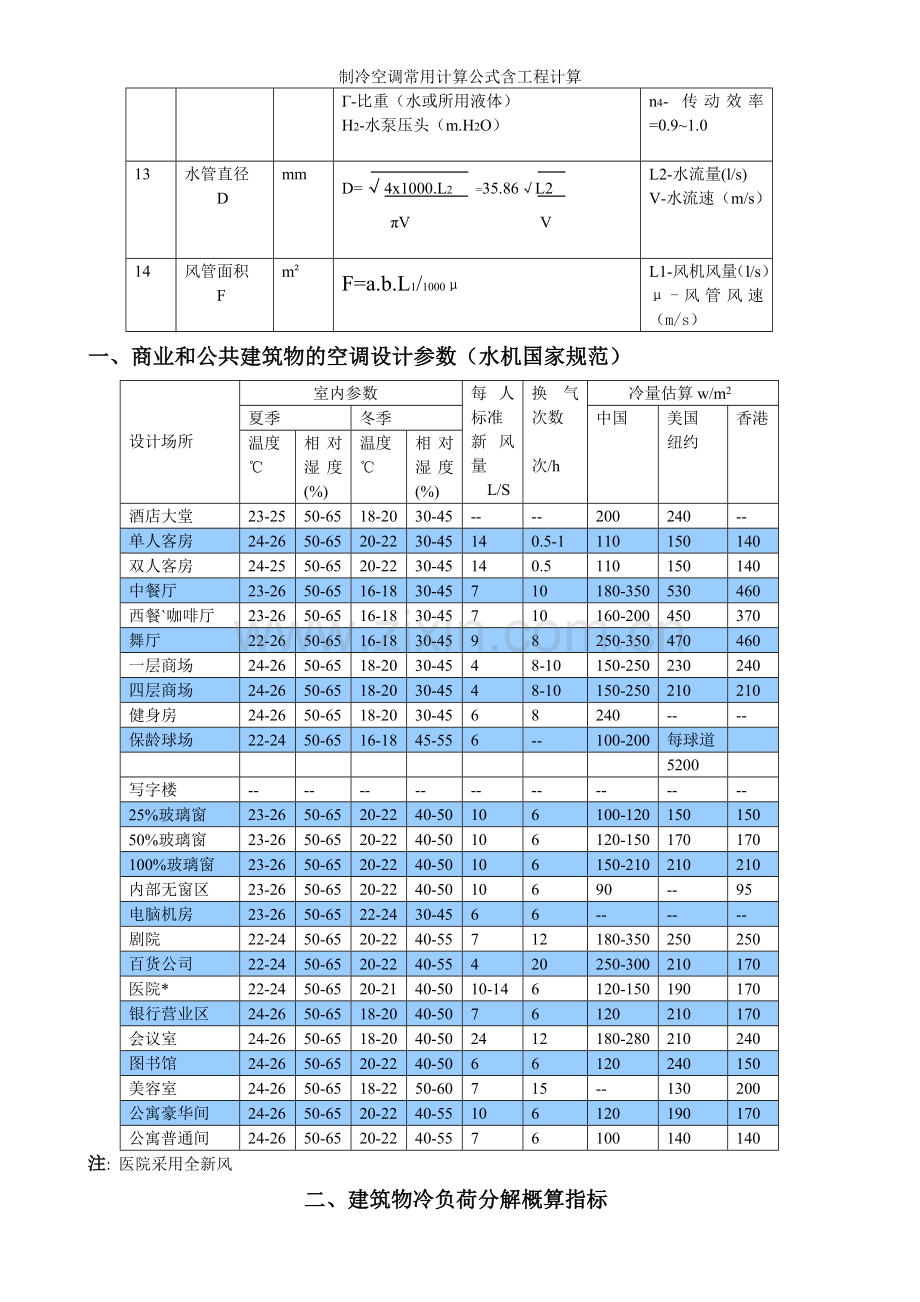

一、商业和公共建筑物的空调设计参数（水机国家规范）

设计场所
室内参数
每人标准
新风量
L/S
换气次数

次/h
冷量估算w/m2
夏季
冬季
中国
美国
纽约
香港
温度
℃
相对湿度(%)
温度
℃
相对湿度(%)
酒店大堂
23-25
50-65
18-20
30-45
--
--
200
240
--
单人客房
24-26
50-65
20-22
30-45
14
0.5-1
110
150
140
双人客房
24-25
50-65
20-22
30-45
14
0.5
110
150
140
中餐厅
23-26
50-65
16-18
30-45
7
10
180-350
530
460
西餐`咖啡厅
23-26
50-65
16-18
30-45
7
10
160-200
450
370
舞厅
22-26
50-65
16-18
30-45
9
8
250-350
470
460
一层商场
24-26
50-65
18-20
30-45
4
8-10
150-250
230
240
四层商场
24-26
50-65
18-20
30-45
4
8-10
150-250
210
210
健身房
24-26
50-65
18-20
30-45
6
8
240
--
--
保龄球场
22-24
50-65
16-18
45-55
6
--
100-200
每球道

5200

写字楼
--
--
--
--
--
--
--
--
--
25%玻璃窗
23-26
50-65
20-22
40-50
10
6
100-120
150
150
50%玻璃窗
23-26
50-65
20-22
40-50
10
6
120-150
170
170
100%玻璃窗
23-26
50-65
20-22
40-50
10
6
150-210
210
210
内部无窗区
23-26
50-65
20-22
40-50
10
6
90
--
95
电脑机房
23-26
50-65
22-24
30-45
6
6
--
--
--
剧院
22-24
50-65
20-22
40-55
7
12
180-350
250
250
百货公司
22-24
50-65
20-22
40-55
4
20
250-300
210
170
医院*
22-24
50-65
20-21
40-50
10-14
6
120-150
190
170
银行营业区
24-26
50-65
18-20
40-50
7
6
120
210
170
会议室
24-26
50-65
18-20
40-50
24
12
180-280
210
240
图书馆
24-26
50-65
20-22
40-50
6
6
120
240
150
美容室
24-26
50-65
18-22
50-60
7
15
--
130
200
公寓豪华间
24-26
50-65
20-22
40-55
10
6
120
190
170
公寓普通间
24-26
50-65
20-22
40-55
7
6
100
140
140
注: 医院采用全新风
二、建筑物冷负荷分解概算指标
建筑物
冷负荷w / m 2
逗留者
m2/人
照明
w / m2
送风量
L/sm2
显冷负荷
总冷负荷
办公室
中部区
65
95
10
60
5
周边
110
160
10
60
6
个人办公室
160
240
15
60
8
会议室
185
270
3
60
9
学校

教室
130
190
2.5
40
9
图书馆
130
190
6
30
9
自助餐厅
150
260
1.5
30
10
公寓
高层、南向
110
160
10
20
10
高层、北向
80
130
10
20
9
戏院、大会堂
110
260
1
20
12
实验室
150
230
10
50
10
图书馆、博物馆
95
150
10
40
8
医院
手术室
110
380
6
20
8
公共场所
50
150
10
30
8
卫生所、诊所
130
200
10
40
10
理发室、美容院
110
200
4
50
10
百货
商店
地下
150
250
1.5
40
12
中间层
130
225
2
60
10
上层
110
20
3
40
8
药店
110
210
3
30
10
零售店
110
160
2.5
40
10
精品店
110
160
5
30
10
酒吧
130
260
2
15
10
餐厅
110
320
2
17
12
饭店
房间
80
130
10
15
7
公共场所
110
160
10
15
8
工厂
装配室
150
260
3.5
45
9
轻工业
160
260
15
30
10

此设计参数的冷量估算为水机的设计参数，氟系统中央空调的冷量估算可以参照水机的参数。

三、建筑物热负荷的估算
名称
单位
方程式

v-建筑物外轮廓体积 m3
t-室内平均计算空气温度 ℃
tn-室外供暖计算温度 ℃
tf-室外通风（冬）计算温度 ℃
供暖热负荷
W
①Qn=a.v.qn(t-tn)
通风热负荷
w
②Qf=a.v.qf (t-tf)
a-修正系数
室外温度℃
0
-5
-10
-15
-20
-25
-30
-35
a
1.41
1.15
1.00
0.89
0.81
0.75
0.69
0.66
建筑物名称
住宅、公寓
办公
餐厅
俱乐部
商店
浴室
qn-建筑物供暖热指标 w/m3℃
0.70
0.73
0.60
0.62
0.65
0.48
qf-建筑物通风热指标 w/m3℃
0.25
0.29
1.17
0.42
0.35
1.68

例：有一住宅建筑面积为30平方米（有效面积为25平方米），高度为2.9米。冬季房间温度要求达到20℃，室外供暖计算温度为-5℃。Cxo3s0。
根据方程①计算出建筑物墙壁供暖热负荷：
Qn=a.v.qn(t-tn)---------------- ①
代入数值：Qn=1.15*（30*2.9）*0.7*（20+5）=1751w
根据方程②计算出建筑物通风热负荷：
Qf=a.v.qf (t-tf)------------------②
代入数值：Qf=1.15*（30*2.9）*0.25*（20+5）=625.3w
住宅建筑物总的供暖热负荷为：1751w+625.3w=2376.3w
如果考虑到房间的朝向和墙壁上的门、窗失热问题，总供热负荷应为2376w*1.4=3327w。
1） 中央空调如果采用水系统，则风机盘管可选用FP-5.0。
FP-5.0参数：风量500m3 / h 、制冷量：2800w、制热量：4200w
对于25平方米的房间来说，制冷配置为：2800w / 25平方米=112w / 平方米（96大卡）
制热配置为：4200w / 25平方米=168w / 平方米（145大卡）
2） 如果采用氟系统的室内机与水系统风机盘管同样的风量、制冷量，则制热量就相差很大。如：RPI-28FSG1Q风量780m3 / h 、制冷量：2800w、制热量：3200wphK8DE。
， 制冷配置为：2800w / 25平方米=112w / 平方米（96大卡）ZUgVpF。
制热配置为：3200w / 25平方米=128w / 平方米（110大卡）
水机与氟机在相同的制冷量前提下，显然氟机不能满足冬季供热的需要。因为水机的制热量要比氟机的制热量大出1.31倍。Iv60sX。
中央空调如果采用氟系统，冬季环境温度-5℃时，系统的制热功率将衰减到0.72。这就要求制热配置在168w的基础上增加28%，为215w /平方米。这样氟机的制热配置就要比水机制热配置大出1.59倍。即215w/平方米*25平方米=5375w（4623大卡）TkeHbQ。
因此，这个25平房的建筑物选用氟系统中央空调就制热而言，要获得与水机同样的制热效果，
制冷配置为：4634w / 25平方米=185w/ 平方米 （159大卡）
制热配置为：5375w / 25平方米=215w/ 平方米 （185大卡）
室内机要选用RPI-50FSG1。
RPI-50FSG1参数：风量803m3 / h 、制冷量：5000w、制热量：5800w
制冷配置为：5000w / 25平方米=200w / 平方米（172大卡）
制热配置为：5800w / 25平方米=232w / 平方米（196大卡）
总结：从上述计算结果可以看出，在同样面积的房间，要使水系统中央空调和氟系统中央空调在冬季达到同样的供暖效果，按制冷量设计氟机的配置应为水机配置的1.59倍。C08npL。
氟机的供暖设计配置，在夏季使用时又形成了很大的浪费。如果不考虑-5℃的冬季制热量衰减的话，按冷负荷设计氟机的配置应为水机冷负荷配置的1.31倍。为了保证冬季的供热效果，也只能按冷负荷设计氟机的配置为水机冷负荷配置的1.59倍。wR3kLM。
民用建筑最小新风量
房间名称
每人最小新风量
（m3/h.人）
吸烟情况
影剧院、体育馆、博物馆、商店
办公室、图书馆、会议室、餐厅、舞厅、门诊
旅馆客房
8
17
30
无
无
少量
新鲜空气需要量
建筑物类型
吸烟情况
新风量m³/h.人
风管流速m/s
推荐送风口流速m/s
适量
最少
主管
支管
公寓
有一些
35
18
4～6
3～6
2.5～3.8
一般办公室
有一些
25
18
4～6
3～6
5～6
个人办公室
大量
50
25
4～6
3～6
2.5～4
会议室
严重
80
50
4～6
3～6
2.5～3.8
会议室
有一些
60
40
4～6
3～6
2.5～3.8
百货公司
无
12
9
4～6
3～6
7.5
零售商店
无
17
13
4～6
3～6
4～5
影剧院
无
15
8
4～6
3～6
5～6
影剧院
有一些
25
17
4～6
3～6
5～6
会堂
有一些
25
18
4～6
3～6
4～6.5
舞厅
有一些
23
18
4～6
3～6
2.5～3.8
医院大房间
无
35
16
4～6
3～6
2.5～4
医院小房间
无
50
40
4～6
3～6
2.5～4
医院手术室
无
37

4～6
3～6
2.5～4
旅馆客房
大量
50
30
4～6
3～6
2.5～3.8
旅馆餐厅、宴会厅
有一些
25
50
4～6
3～6
4～5
旅馆自助餐厅
有一些
20
17
4～6
3～6
4～5
理发店
大量
25
17
4～6
3～6
2.5～3.8
美容厅
有一些
17
13
4～6
3～6
2.5～3.8
广播室

1.5～2.5
注：吸烟----15m³/h.㎡。
不吸烟----5 m³/h.㎡。
排风量----按新风量的70﹪～80﹪计算。
风管压头----—10pa/m (风速按4m/s计算).

推荐的送风口流速 m/s
应用场所
送风口流速 ( m/s)
播音室
1.5～2.5
戏院
2.5～3.5
住宅、公寓、饭店房间、教室
2.5～3.8
私人办公室
2.5～4.0
电影院
5.0～6.0
百货店上层
5.0
百货店下层
7.5

10.0

保持室内正压所需的换气次数
室内正压值pa
无外窗的房间
有外窗密封较好的房间
有外窗密封较差的房间
5
0.6
0.7
0.9
10
1.0
1.2
1.5
15
1.5
1.8
2.2
20
2.1
2.5
3.0
25
2.5
3.0
3.6
30
2.7
3.3
4.0
35
3.0
3.8
4.5
40
3.2
4.2
5.0
45
3.4
4.7
5.7
50
3.6
5.3
6.5

舒适空调之室内设计参数|建筑物冷负荷概算指标|冷库冷负荷概算指标|制冷机冷却水量估算表
舒适空调之室内设计参数
人体活动

房间用途

夏季
冬季
运行控制条件（冬-夏）
Clo
等效温度 。C
温度。C
湿度%
Clo
等效温度。C
温度。C
湿度%
Clo
等效温度。C
温度。C
湿度%
静坐、轻度活动
会场、宴会厅、礼堂、剧院
0.6~0.9
25
24~25
50~70
0.8~1
22
22~24
30~50
1.0~0.6
22~25
22~25
30~70
坐、轻度活动
办公室、银行、旅馆、餐厅、学校、住宅
0.2~0.4
28
27~28
50~70
1.0~1.2
18
18~20
30~50
1.2~0.2
18~28
18~28
30~70
中等活动
百货公司、商店、快餐、打字
0.2~0.4
16.5
25~26
50~70
1.0~1.2
16.5
16.5~18.5
30~50
1.2~0.2
16.5~26
16.5~26
30~70
观览场所
体育馆、展览馆
0.2~0.4
15
27~28
50~70
1.1~1.3
15
15~18
30~50
1.3~0.2
15~18
15`28
30~70
冷库冷负荷概算指标
冷库容积m3
KW/100m3
3 。C
100mm隔热
-10 。C
150mm隔热
-18 。C
200mm隔热
14~30
31~60
61~120
121~220
221~440
441~900
901~1400
3.7
3.0
2.4
2.1
1.8
1.5
1.2
3.9
3.1
2.5
2.2
1.9
1.6
1.5
3.8
3.1
2.5
2.2
1.9
1.6
1.4

制冷机冷却水量估算表
活塞式制冷机(t/kw)
0.215
离心式制冷机(t/kw)
0.258
吸收式制冷机(t/kw)
0.3
螺杆式制冷机(t/kw)
0.193~0.322

制冷机冷却塔容量估算表（1冷吨=3024大卡）
设备类型
冷却塔容量
活塞式制冷机（冷吨）
冷吨*1.4
离心式制冷机（冷吨）
冷吨*1.4
吸收式制冷机（冷吨）
冷吨*1.5
螺杆式制冷机（冷吨）
冷吨*1.4

热源锅炉热值表
设备类型
热值：Kw / h
电锅炉（Kw / h.Kw）
0.9Kw / h.Kw
蒸汽锅炉（Kw / h.T）
700Kw / h.T (602000大卡/ h)
热水锅炉（Kw / h.T）
700Kw / h.T (602000大卡/ h)
水（汽）-水板式换热器
3000-6000w / m2.℃.h (建筑面积70 m2)
（K）水（汽）-水板式换热器
3000-7000w / m2.k.h
（K）水（汽）-油板式换热器
400-1000w / m2.k.h
（K）油-油板式换热器
175w-400 / m2.k.h
定压罐容积
0.4Kg/Kw

热源燃料热值表

燃料名称
热值：Kw / Kg（KW/m3）
锅炉燃料消耗量：（Kg/t.h）
单价：元/吨
轻柴油（KW/Kg）
11.86Kw/Kg(10200kcal/Kg)
73.8Kg/t.h(热效率80%)

有烟煤（KW/Kg）
8.14 Kw / Kg(7000kcal/Kg)
358 Kg/t.h(热效率20%)

天然气（KW/m3）
10.1 KW/m3(8700大卡/m3)
69.3 Kg/m3.h

（GB50019-2003）冷凝水管的设计
通常，可以根据机组的冷负荷Q（kW）按下列数据近似选定冷凝水管的公称直径；
Q≤7kW
DN＝20mm
Q＝7.1～17.6Kw
Q=18.1~100kw
DN＝25mm
DN=32mm
Q＝101～176kW
DN＝40mm
Q＝177～598kW
DN＝50mm
Q＝599～1055kW
DN＝80mm
Q＝1056～1512kW
DN＝100mm
Q＝1513～12462kW
DN＝125mm
Q>12462kW
DN＝150mm
 注：
  （1）DN＝15mm的管道，不推荐使用。
  （2）立管的公称直径，就与水平干管的直径相同。
  （3）本资料引自美国“McQUAY”水源热泵空调设计手册。
风机盘管机组、整体式空调器、组合式空调机组等运行过程中产生的冷凝水，必须及时予以排走。排放冷凝水管道的设计，应注意以下事项：
沿水流方向，水平管道应保持不小于千分之一的坡度；且不允许有积水部位。
当冷凝水盘位于机组负压区段时，凝水盘的出水口处必须设置水封，水封的高度应比凝水盘处的负压（相当于水柱温度）大50％左右。水封的出口，应与大气相通。
为了防止冷凝水管道表面产生结露，必须进行防结露验算。
注：
（1）采用聚氯乙烯塑料管时，一般可以不必进行防结露的保温和隔汽处理。
（2）采用镀锌钢管时，一般应进行结露验算，通常应设置保温层。
冷凝水立管的顶部，应设计通向大气的透气管。
设计和布置冷凝水管路时，必须认真考虑定期冲洗的可能性，并应设计安排必要的设施。
冷凝水管的公称直径DN（mm），应根据通过冷凝水的流量计算确定。
一般情况下，每1kW冷负荷每1h约产生0.4kg左右冷凝水；在潜热负荷较高的场合，每1kW冷负荷每1h约产生0.8kg冷凝水。
凝结水管管径选择
管经

流量（m3/h）
坡度
DN20
DN25
DN32
DN40
DN50
DN65
DN80

0.01
0.059
0.107
0.21
0.38
0.71
1.415
2.378
0.005
0.042
0.076
0.149
0.267
0.498
1.002
1.653

需购材料预算表
紫铜管的长度与重量换算关系（纯铜比重8.9T/m3）
kg/m=（外径-壁厚）壁厚*0.028
品名
规格
产地
数量kg
比重kg/m
金额（元）
备注
紫铜管
Ø44.45（直管，壁厚1.6mm，5~6m/根）
青岛宏泰

1.915648

约m
紫铜管
Ø38.1（直管，壁厚1.4mm，5~6m/根）
青岛宏泰

1.4366

约m
紫铜管
Ø34.92（直管，壁厚1.3mm，5~6m/根）
青岛宏泰

1.222

紫铜管
Ø31.75（直管，壁厚1.2mm，5~6m/根）
青岛宏泰

1.025

约m
紫铜管
Ø28.6（直管，壁厚1.2mm，5~6m/根）
青岛宏泰

0.9193
43769.6
约m
紫铜管
Ø25.4（直管，壁厚1.1mm，5~6m/根）
青岛宏泰

0.7474
0

紫铜管
Ø22.2（直管，壁厚1.1mm，5~6m/根）
青岛宏泰

0.6490

约m
紫铜管
Ø19.05盘圆（1.0）
青岛宏泰

0.5054

约m
紫铜管
Ø15.88盘圆（0.9）
青岛宏泰

0. 3770

紫铜管
Ø12.70圆（0.8）
青岛宏泰

0. 2662

约m
紫铜管
Ø9.53圆（0.8）
青岛宏泰

0. 1953

约m
紫铜管
Ø6.35圆（.75mm）
青岛宏泰

0. 1176

紫铜管

合 计
金 额

紫铜弯头附件
品名
规格
单位
数量
单价（元）
金额（元）
备注

低银焊条

公斤

紫铜弯头
Ø44.45）
90°

紫铜弯头
Ø38.1
90°

紫铜弯头
Ø34.92
90°

紫铜弯头
Ø31.75
90°

紫铜弯头
￠28.6
90°
个

2

紫铜弯头
￠25.4
90°
个

2

紫铜弯头
￠19.05
90°
个

0.9

紫铜弯头
￠25.4
180°
个

6

紫铜弯头
￠28.6
180°
个

7

直通
Ø44.45）

直通
Ø38.1

直通
Ø34.92

直通
Ø31.75

直通
￠28.6
个

1.5

直通
￠25.4
个

1.5

合计金额

角钢及圆钢：
品名
规格
数量kg
单价（元）
比重kg/m
金额（元）
备注
角钢
L3*30

1.337

角钢
L4*40

2.42

角钢
L5*50

3.77

5#槽钢
50*37*4.5

5.44

8槽钢
80*43*5.

8.04

10#槽钢
100*48*5.3

10.00

12.6#槽钢
126*53*5.5

12.37

14a#槽钢
140*58*6.0

14.53

14b#槽钢
140*60*8.0

16.73

16a#槽钢
160*63*6.5

17.23

16#槽钢
160*65*8.6

19.74

18a#槽钢
180*68*7.0

20.17

18#槽钢
180*70*9.0

22.99

20a#槽钢
200*73*7.0

22.63

20#槽钢
200*75*9.0

25.77

圆钢
￠6

0.222

圆钢
￠8

0.395

圆钢
￠10

0.617

圆钢
￠12

0.888

圆钢
￠14

1.21

圆钢
￠16

1.58

圆钢
￠18

2.00

圆钢
￠20

2.47

圆钢
￠22

2.98

圆钢
￠24

3.55

水 机 附 材 表
材料
型号
单位
数量
单价
合计
镀锌钢管
DN20
m

19

镀锌钢管
DN25
m

28

镀锌钢管
DN32
m

31

镀锌钢管
DN40
m

39

镀锌钢管
DN50
m

47

镀锌钢管
DN65
m

65

镀锌钢管
DN80
m

79

镀锌钢管
DN100
m

97

镀锌钢管
DN125
m

128

镀锌钢管
DN150
m

157

U-PVC
DN20
m

12

U-PVC
DN25
m

15

U-PVC
DN32
m

18

离心丝绵

M3

550

风盘控制器

个

65

不锈钢软接

个

22

铜过滤器

个

20

铜浮球

个

18

自动排气阀

个

65

橡胶软接

个

144

橡胶软接

个

220

手柄蝶阀

个

168

手柄蝶阀

个

130

过滤器

个

760

过滤器

个

550

止回阀

个

675

止回阀

个

480

压力表

个

38

温度计

个

46

集分水器

个

3500

附材：
品 名
规 格
数量
单位
单 价
（元）
金 额
（元）
备 注
冷媒
R22
150
kg
16
2400

电源线
3*2.5橡塑水线
450
m
3.5
1575

氮气

6
瓶
25
150

氧气、乙炔

2
瓶
50
100

银焊条

150
根
1
150

桥架
200*100
15
m
30
450

支架

20
个
10
200

运费、
交通费

450

人工费

28
天/人
80
2240

其他

150

合计

18485

注：电源线截面积与直径
截面积
导线直径
截面积
导线直径
1mm2
￠1.13
4mm2
￠2.26
2.5mm2
￠1.8
6mm2
￠2.8
水管流速选择
1)BJ13-86室外给水设计规范
管道种类
管道公称直径(mm)
﹤250
250-1600
﹥1600
水泵吸水管
1.0-1.2
1.2-1.6
1.5-2.0
水泵出水管
1.5-2.0
2.0-2.5
2.0-3.0
2)设计手册推荐的流速（m/s）
管道种类
推荐流速（m/s）
管道种类
推荐流速（m/s）
水泵吸水管
1.2-2.1
集管
1.2-2.1
水泵出水管
2.4-3.6
排水管
2.4-3.6
一般供水干管
1.5-3.0
接自诚市供水管
1.5-3.0
市内供水立管
0.9-3.6

0.9-3.0

管道种类
推荐流速（m/s）
管道种类
推荐流速（m/s）
DN＜15
0.75
DN40
1.5
DN20
0.8
DN50
1.5
DN25
1
DN65
1.5
DN32
1.2
DN80
1.5

消声静箱的设计
在风机出口处设置静压箱并贴敷吸音材料，其消音量ΔL可用下式计算：
ΔL=10Lg A.α/ S db
式中： A—箱体内侧的总表面积 m2
α—内贴材料的吸音系数
S—出口断面面积 m2
频率
63
126
250
500
1000
2000
4000
A
7
7
7
7
7
7
7
α
0.18
0.22
0.82
1.00
1.00
1.00
1.00
A.α
1.26
1.54
5.74
7.00
7.00
7.00
7.00
S
0.12
0.12
0.12
0.12
0.12
0.12
0.12
ΔL(db)
10.2
11.1
16.8
17.7
17.7
17.7
17.7
静压箱的尺寸：

冷水机组的耗能和冷却水量
冷水机组种类
离心机
螺杆机
涡旋机
往复机
水冷
风冷
水冷
风冷
水冷
风冷
耗电量kw/kw
0.16-0.2
0.18-0.22
0.32-0.37
0.26-0.34
0.28-0.35
0.2-0.24
0.32-0.37
冷却水量m3/skw
54-64
55-65

58-68

56-66

供暖水流速度m/s
管道直径
钢管
铜管
最低
最高
最低
最高
≤50mm
0.75
1.0-1.5
0.75
1.0
≥50mm
1.25
1.5-3.0
1.25
1.5

水在管内理想速度m/s
管道
加压送水
自然送水
水泵出口
水泵入口
主管
立管
支管
自来水
流速m/s
2.4-3.6
1.2-2.1
1.4-4.5
0.9-3.0
1.5-3.0
0.9-2.1
0.6-1.5
冷水机组的功率和热量
冷水机组种类
离心式
螺杆式
涡旋式
往复式
每KW冷量的输入功率KW
0.18
0.19
0.28
0.20
每KW冷量的排热量KW
1.18
1.19
1.28
1.20
每KW冷量的冷却水量m2/s
55
56
60
58
低温热水系统供水箱/膨胀水箱近似尺寸
热水供热量
KW
水箱容量
1
球阀
mm
供冷水管
mm
通气管
mm
溢流管
mm
15
18
15
20
25
32
22
24
15
20
25
32
30
31
15
20
25
32
45
42
15
20
25
32
60
55
15
20
25
32
75
68
15
25
32
32
150
114
15
25
32
32
水系统的流量和单位长度阻力损失
铜管管径
（mm）
闭式水系统
开式水系统
流量l/s
kPa/100m
流量l/s
kPa/100m
15
0-0.14
0-60
-
-
20
0.12-0.23
10-60
-
-
25
0.22-0.60
10-60
0-0.5
0-43
32
0.46-1.2
10-60
0.5-1.0
11-40
40
0.7-1.8
10-60
0.7-1.5
10-40
50
1.4-3.6
10-60
1.4-2.9
10-4
