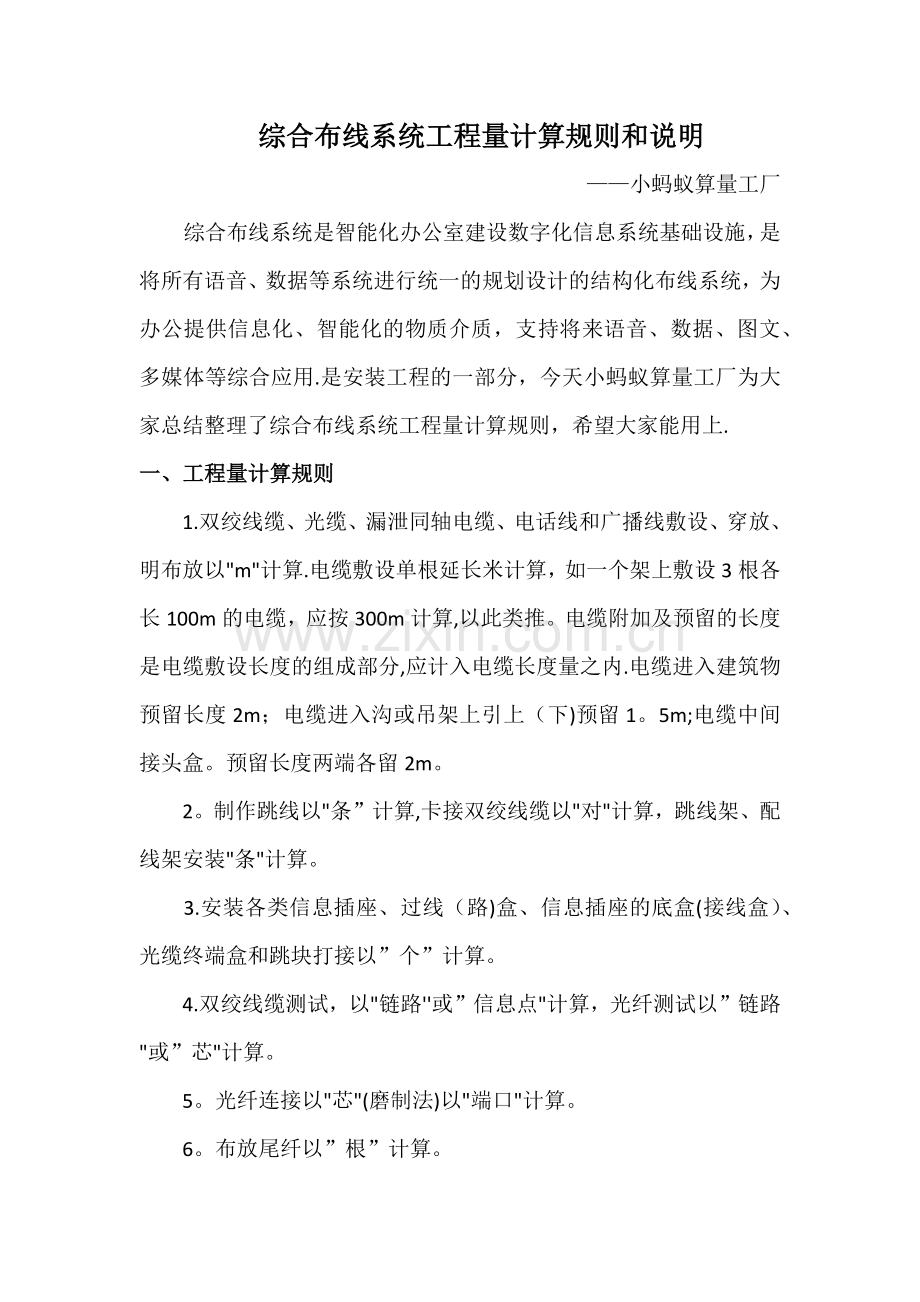

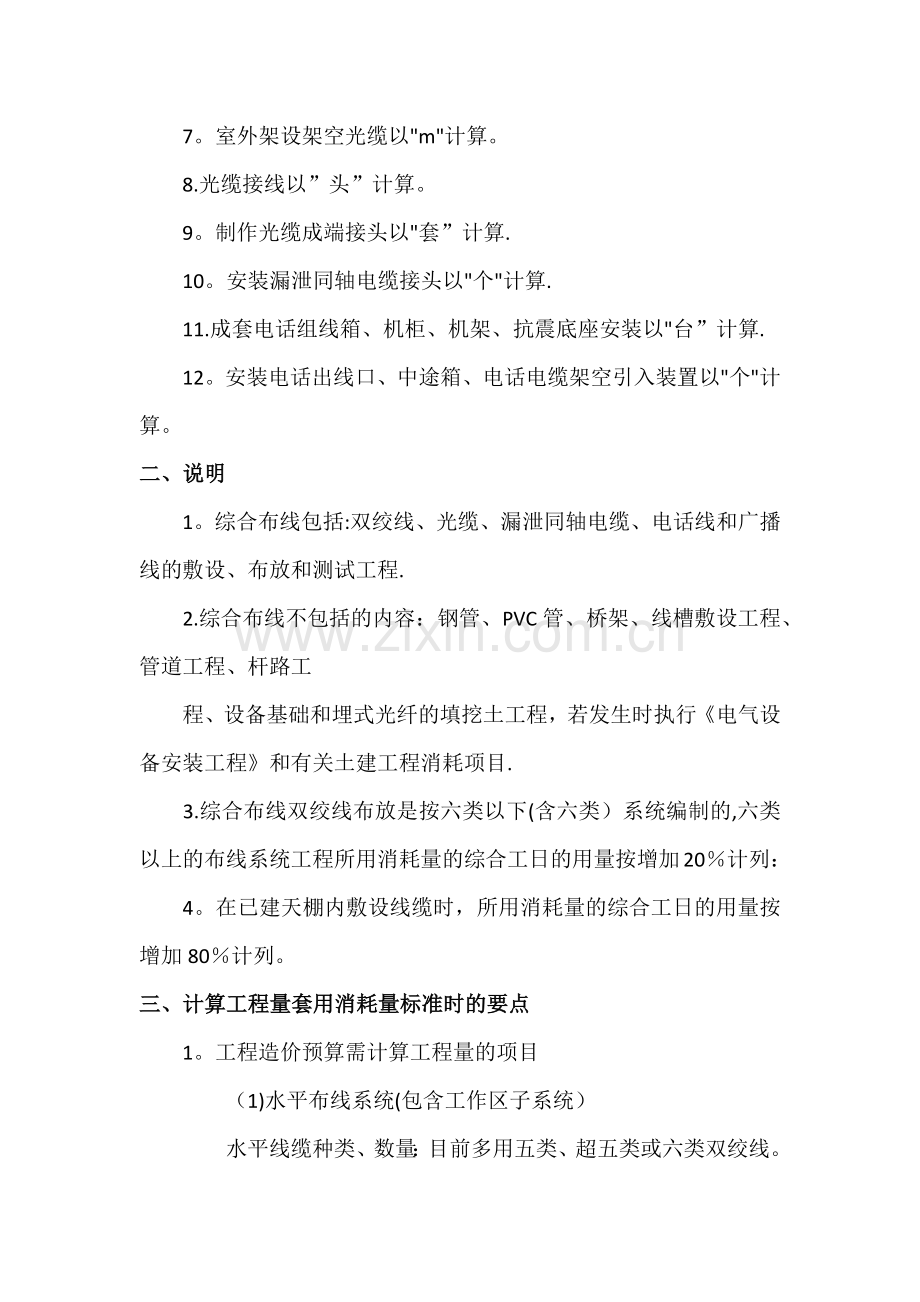

综合布线系统工程量计算规则和说明.doc

综合布线系统工程量计算规则和说明小蚂蚁算量工厂综合布线系统是智能化办公室建设数字化信息系统基础设施，是将所有语音、数据等系统进行统一的规划设计的结构化布线系统，为办公提供信息化、智能化的物质介质，支持将来语音、数据、图文、多媒体等综合应用.是安装工程的一部分，今天小蚂蚁算量工厂为大家总结整理了综合布线系统工程量计算规则，希望大家能用上.一、工程量计算规则1.双绞线缆、光缆、漏泄同轴电缆、电话线和广播线敷设、穿放、明布放以m计算.电缆敷设单根延长米计算，如一个架上敷设3根各长100m的电缆，应按300m计算,以此类推。电缆附加及预留的长度是电缆敷设长度的组成部分,应计入电缆长度量之内.电缆进入建筑物预留长度2m；电缆进入沟或吊架上引上（下)预留1。5m;电缆中间接头盒。预留长度两端各留2m。2。制作跳线以条”计算,卡接双绞线缆以对计算，跳线架、配线架安装条计算。3.安装各类信息插座、过线（路)盒、信息插座的底盒(接线盒）、光缆终端盒和跳块打接以”个”计算。4.双绞线缆测试，以链路或”信息点计算，光纤测试以”链路或”芯计算。5。光纤连接以芯(磨制法)以端口计算。6。布放尾纤以”根”计算。7。室外架设架空光缆以m计算。8.光缆接线以”头”计算。9。制作光缆成端接头以套”计算.10。安装漏泄同轴电缆接头以个计算.11.成套电话组线箱、机柜、机架、抗震底座安装以台”计算.12。安装电话出线口、中途箱、电话电缆架空引入装置以个计算。二、说明1。综合布线包括:双绞线、光缆、漏泄同轴电缆、电话线和广播线的敷设、布放和测试工程.2.综合布线不包括的内容：钢管、PVC管、桥架、线槽敷设工程、管道工程、杆路工程、设备基础和埋式光纤的填挖土工程，若发生时执行电气设备安装工程和有关土建工程消耗项目.3.综合布线双绞线布放是按六类以下(含六类）系统编制的,六类以上的布线系统工程所用消耗量的综合工日的用量按增加20计列：4。在已建天棚内敷设线缆时，所用消耗量的综合工日的用量按增加80计列。三、计算工程量套用消耗量标准时的要点1。工程造价预算需计算工程量的项目（1)水平布线系统(包含工作区子系统）水平线缆种类、数量：目前多用五类、超五类或六类双绞线。信息模块种类、数量：数量=信息点+语音点.面板型号、数量：数量：信息点+语音点.用户区跳线类型、数量：数量=信息点+语音点.(2）垂直主干布线系统语音主干类型、数量：目前多用三类25对大对数铜缆。数据主干类型、数量:目前多用六芯多模光纤。(3)管理系统楼层配线间内水平配线架类型、数量；楼层配线间内语音、数据主干配线架类型、数量；相关跳线类型、数量。（4)设备间系统语音主设备间内配线架类型、数量；数据主设备间内配线架类型、数量；相关跳线类型、数量.室外铜缆类型、数量；室外光缆类型、数量；电气保护配线架类型、数量。(6）其他系统铜缆安装工具、测试仪表；光缆安装工具、消耗品、测试仪表。2。各子系统具体计算方法（1)工作区子系统工程量计算工作区子系统是由信息插座(信息模块）和延伸到工作区终端设备处的连接跳线及适配器组成。它包括信息插座(有国际IsDN标准的8位接口的信息模块)、插座盒（或面板）、跳线、适配器。终端设备可以是微机和数据终端，也可以是仪器仪表、传感器和探测器等。具体工程量计算方法：按设计图纸计算信息点分布数量或根据甲方提供的需要有信息点的地方的具体要求计算数量。若还没有设计图纸或甲方无法提供较详细的信息点要求，则可按智能建筑设计标准中甲级、乙级、丙级的设计标准和甲方的大致要求进行估算。终端设备和终端设备用的适配器不属于综合布线系统的设备，不计算在综合布线系统工程量内.（2)水平子系统工程量计算水平子系统是由连接各工作区信息插座与各楼层配线间的线缆以及各楼层配线间的互连线缆组成，它是综合布线系统工程量计算的重点。图为水平系统走线示意图。考虑到日后发展的需要以及日常使用时出现问题的可能,在水平线缆布线时应按规范要求留有一定的余量。水平子系统主要计算的工程量是管线,包括预埋管道、线槽、桥架和需敷设的双绞线、光缆等，其中管道、桥架工程量计算和工程消耗量均与电气设备安装工程相一致，但线缆的计算方法,设备提供和施工商的计算方法明显与工程概预算计算方法不一样，而且目前全国大多数工程基本上均用此方法来进行计算,因此必须按具体情况分别对待。小蚂蚁算量工厂认为设备提供和施工商对水平子系统线缆耗用量的计算方法,比较简单,计算容易，其数量只能说基本正确，但其富余量较大，作工程造价的估算或概算比较适合，适用于没有详细设计施工图纸（或只有建筑平面图)时的报价。设备提供和施工商对水平子系统线缆耗用计算公式:每根电缆水平平均长度=(最远信息点距离+最近信息点距离)/2实际每根电缆平均长度=电缆平均水平长度(设计余量系数)+两端层高+端接预留量2每箱线缆走线根数=每箱电缆长度(305m)/实际每根电缆平均长度电缆需要箱数=信息点总数/每箱线缆走线根数在这里需要说明的是设计余量，设备提供和施工商计算的设计余量系数普遍的是1.1(即增加10），这个余量系数是否合理？按国家标准建筑与建筑群综合布线系统工程设计规范和（健筑与建筑群综合布线系统工程验收规范中均没有这条规定，但有施工时敷线余量的规定:缆线终接后，应有余量。交接间、设备间对绞电缆预留长度宜为0.5。lm,工作区为10。30mm；光缆布放宜余留,预留长度宜为35m，有特殊要求的应按设计要求预留长度.在二级交接间、设备间中的双绞电缆由于有时会变动较大，其预留长度按间内情况，一般为3-6m，工作区为0.30。6m.有特殊要求的应按设计要求预留长度。这预留长度在一般情况下，是每根线两端都要有预留长度，并且都必须进入工程量计算中,笔者在上面取名为端接预留量（每端），层高指的是实际安装层高(一般的要减去离地安装高度)，施工损耗在安装工程消耗量标准中规定是5，因此按正常工程量计算,线缆的长度和所有预留和损耗都考虑进去了，这设计余量就应不存在了.因此笔者认为在估算和概算中可以引用这个概念和计取这个系数,但在预结算中不应计取，而是应该按实计算，这样对甲、乙双方都比较合理。(3)主干子系统工程量计算垂直干线子系统是指从中心机房至各个配线间的布线系统，它提供位于不同楼层的配线房和配线架间的多条连接路径,干线把各个服务接线间的信号传送到配线房，直至传送到最终设备接口。线缆选型计算机数据主干缆采用一根六芯多模光纤。语音主干采用三类25对大对数铜缆。具体数量依据实际语音点数计算。主干缆数量分析主干子系统包括各层分配线架到总配线架之间的连接电缆或光缆以及分配线间之间的连接电缆或光缆,计算电缆或光缆长度时要考虑到垂直距离和水平距离，还要加上端接余留量。根据大楼的施工平面图，整个系统的主干线缆采用以线槽为依托,垂直分布于大楼弱电井中,同时以星型结构引至各层分配线房。（4）管理子系统工程量计算综合布线系统的管理子系统由交连、互连的配线架以及相关跳线组成，用于端接和管理楼层间的水平线缆和垂直主干缆。目前，各个楼层管理水平部分线缆的配线架多采用ILl45端口式配线架,信息点跳接选用超五类模块式配线架。配线架之间通过设跳线整理器管理跳线,同时所带盖板可隐藏纷乱的跳线，使外观更为整洁.配线架后面设置理线器,保证配线架进线的角度,使外观更整齐。管理各个楼层的光缆配线架按设计选用。跳线选型：综合布线网数据部分跳线选用两端均为RJ45、8芯接口超五类模块化跳线：跳线数量根据保证运行初期的使用光纤跳线。光纤跳线按设计选择，用于光纤设备与光纤跳接。因计算机网络设备的提供不属于布线工程范围内，对于网络设备的配置和数量不能确定,故可按每根光纤提供一条光纤跳线用于基本组网使用。(5)设备间子系统工程量计算设备间子系统是整个配线系统的中心单元，它通过中央主配线架把各种不同的设备连接起来，同时提供主干、广域网的入户接口。设备选型:数据主干光缆配线架按设计要求选用.配线架应具有足够的跳线负载能力。提供方便的管理和避免阻塞。双绞线采用快接式模块式配线架。(7）建筑群子系统工程量计算建筑群子系统将一个建筑物中的电缆延伸到建筑物群的另外一些建筑物中的通信设备和装置上。它支持提供楼群之间通信所需的硬件，实现建筑物之间的相互连接，常用通信介质是光缆.按设计说明和施工图计算工程量.以上介绍的是目前国内设备提供和施工商计算工程量的方法，再以此为基础，计列装施工费、调试费、管理费、利润、税金等，得出总的工程造价。若各方认可，用施工承包合同体现，也是可以的。用工程量清单来计算工程造价的工程,需有设计院出的能计算工程量的正规图纸，按工程量清单项目及计算规则进行较正确的分类和计算，特别是电缆桥架、线槽、穿管等有与其他弱电系统共用部分的安装，都能较为正确的分类和计算。(建议将弱电系统的所有有共享内容的电缆桥架、线槽等都归人综合布线系统内计算，其它弱电工程承包合同中，规定不能计算这部分工程量，只计算单独使用的穿线管道，这样就可以避免多次重复计算，给国家投资造成损失。若由于设计图纸无法满足此要求而无法按施工图实算，可先按设备提供和施工商提供的计算好的基本正确的工程量，再将其展开,如将箱、卷等单位的工程量转为定额单位，计算出定额单位的预算单价.再用工程造价计算软件，按消耗量标准和计价办法，按国家规定的取费标准，计算出工程总造价。上述就是小蚂蚁算量工厂整理总结的综合布线系统工程量计算规则，小蚂蚁算量工厂提示各位工程造价、预算人员，特别是新手朋友，要注意弄清计算规则.
