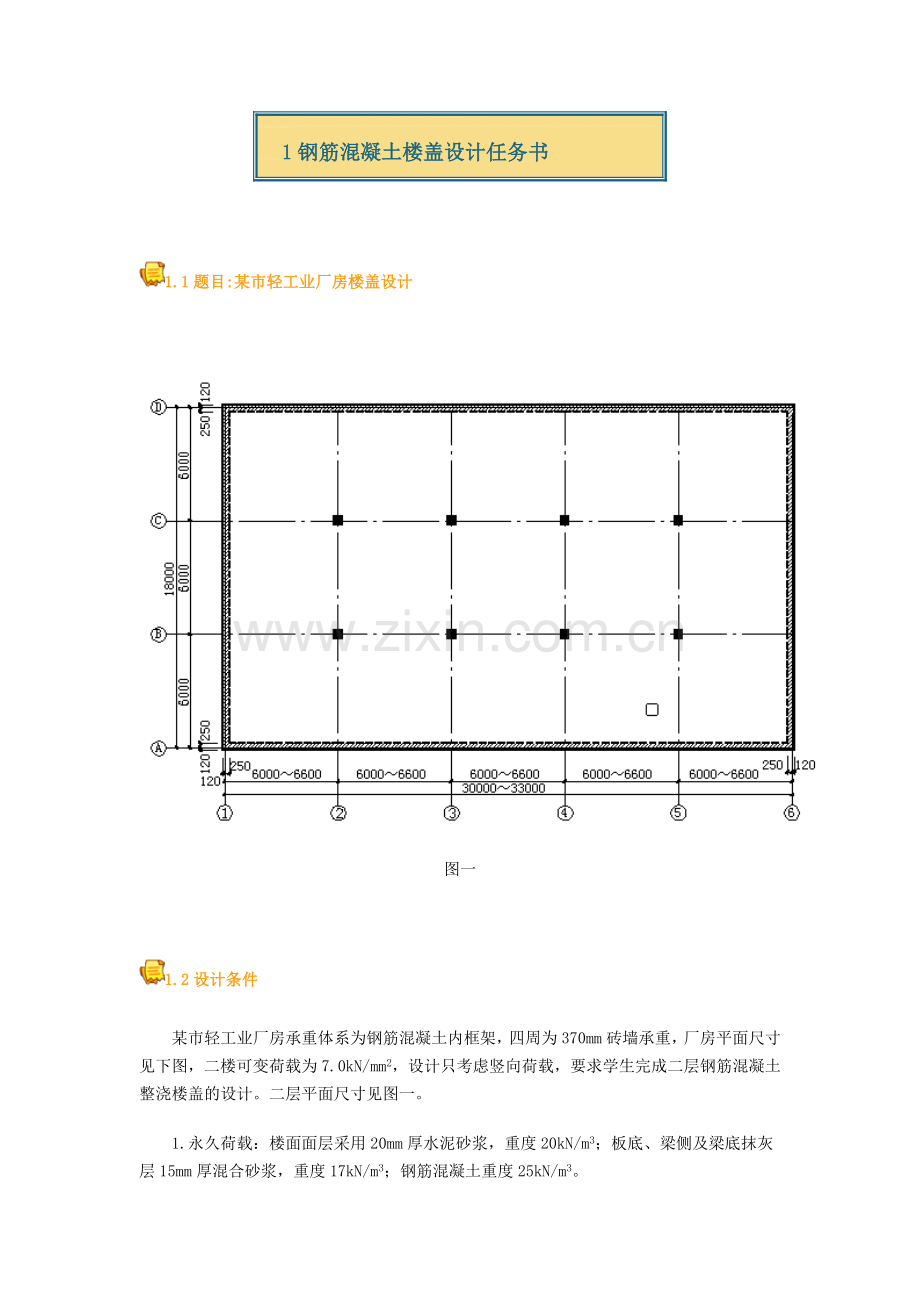

1、钢筋混凝土楼盖设计任务书1.1题目:某市轻工业厂房楼盖设计图一1.2设计条件 某市轻工业厂房承重体系为钢筋混凝土内框架,四周为370mm砖墙承重,厂房平面尺寸见下图,二楼可变荷载为7.0kN/mm2,设计只考虑竖向荷载,要求学生完成二层钢筋混凝土整浇楼盖的设计。二层平面尺寸见图一。1.永久荷载:楼面面层采用20mm厚水泥砂浆,重度20kN/m3;板底、梁侧及梁底抹灰层15mm厚混合砂浆,重度17kN/m3;钢筋混凝土重度25kN/m3。2.二楼楼面可变荷载7.0kN/m2。3.材料:混凝土强度等级C25;主梁、次梁主筋采用HRB335级钢筋;其余钢筋采用HPB300级钢筋。4.板伸入墙内120

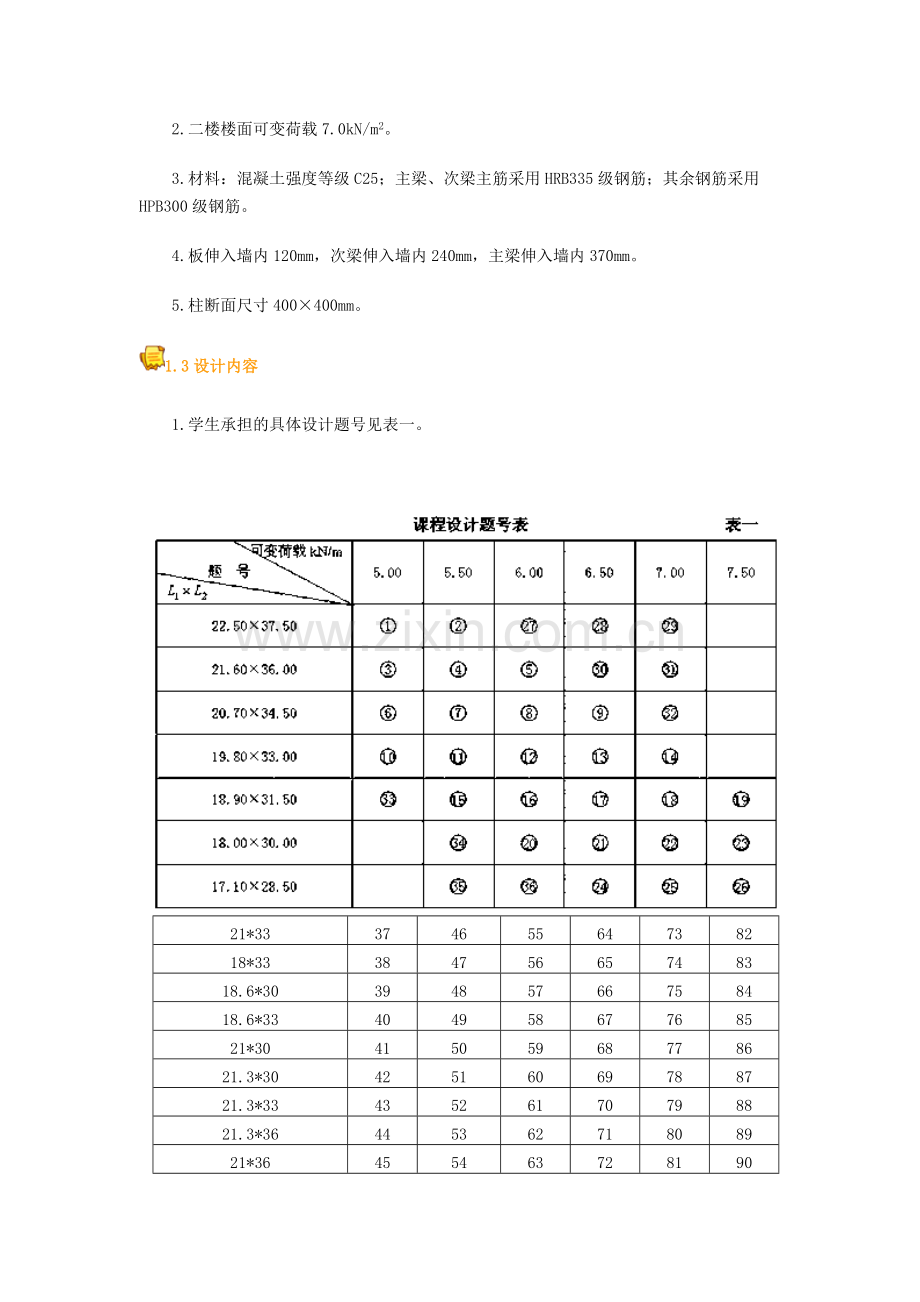

2、mm,次梁伸入墙内240mm,主梁伸入墙内370mm。5.柱断面尺寸400400mm。1.3设计内容 1.学生承担的具体设计题号见表一。21*3337465564738218*3338475665748318.6*3039485766758418.6*3340495867768521*3041505968778621.3*3042516069788721.3*3343526170798821.3*3644536271808921*364554637281902.设计计算书一份,内容包括:(1)二层楼面结构平面布置:柱网、主梁、次梁及板的布置。(2)现浇板、次梁的承载力计算(内力计算按塑性内力重

3、分布考虑)。(3)主梁的承载力计算(内力计算按弹性理论考虑)。3.A2图纸一张,内容包括:(1)二层楼面结构布置图,板的配筋图,板的配筋图画在结构布置图上(板采用分离式配筋)。(2)次梁的配筋图,主梁的配筋图。(3)必要的结构设计说明。1.4时间安排(一周) 结构计算 2天绘制结构施工图 2天 计算书整理、修改施工图 1天2 课程设计指导书 2.1初步选择梁、板的截面尺寸 1.板的尺寸除满足承载力、刚度、裂缝宽度要求外,尚应满足施工要求。板厚取hl0/40;按施工要求,一般楼板厚度不少于60mm,密肋板厚度不少于50mm,工业建筑楼板厚度不少于70mm,本设计楼板厚度选80mm。2. 次梁截面

4、尺寸:次梁高度取,宽度取。本设计次梁截面尺寸选bh=200450mm。3. 主梁截面尺寸:主梁高度取,宽度取。本设计主梁截面尺寸选bh=300600mm。2.2在计算书上绘出结构平面布置图 在计算书上画出图二,并标注出柱、主梁、次梁和板的名称(或编号),布置上板、次梁和主梁的计算单元及荷载的取值范围。 图二2.3 板的设计 本设计采用单向板整浇楼盖,按塑性内力重分布方法计算内力。对多跨连续板沿板的长边方向取1米宽的板带作为板的计算单元。 1.计算简图(见图三) 计算跨度 边跨: 取 , 两式较小值 中间跨:边跨与中间跨计算跨度相差若不超过10%,可按等跨连续板计算内力。本设计为九跨连续板超过五

5、跨按五跨计算内力。 图三2 板的荷载计算(见表二) 荷 载 种 类 荷载标准值 (KN/mm2) 荷载分项系数 荷载设计值 (KN/mm2) 永 久 荷 载 20mm厚水泥砂浆面层 80mm厚现浇板自重 15mm厚板底抹灰    小 计(g)    可 变 荷 载(q)    总 荷 载(g+q)    3. 板的内力计算 板考虑塑性内力重分布后,各跨中及支座截面的弯矩系数值按图四采用,各跨中及支座截面的弯矩按式计算。 图四板一般均能满足斜截面抗剪承载力要求,所以只进行正截面

6、承载力计算。计算B支座负弯矩时,计算跨度取相邻两跨的较大值。板的弯矩计算见表三。 板的弯矩计算表 表三 截 面 边跨中M1B支座MB中间跨中M2、M3中间支座Mc弯矩值(KNm)     4.板的配筋计算(见表四) b=1000mm,h0=h-20=60mm。各截面配筋计算过程见下表,中间板带内区格四周与梁整体连接,故M2、 M3及Mc应降低20%,计算结果应填在表四括号内。 5.绘制板的配筋施工图 板采用分离式配筋,板的配筋图按1100的比例绘制在A2图纸上。 板正截面承载力计算表表四 截面 边跨跨中 (1) 第一内支座 (B) 中间跨中(2)(3)

7、中间支座(C) 边板带 (中间板带)边板带 (中间板带)                        选配钢筋       验算配筋率      2.4 次梁的设计 1.次梁计算简图 计算跨度 边跨: 取 , 两式较小值 中间跨:次梁采用

8、塑性内力重分布方法计算。本设计次梁仅为五跨,按五跨连续梁计算内力。边跨与中间跨计算跨度相差不超过10%,可按等跨连续梁计算内力。次梁的构造简图如图五所示,计算简图如图六所示。 图五 图六 2. 次梁荷载计算(见表五)荷载种类 荷载标准值(KN/m)荷载分项系数荷载设计值(KN/m)永久荷载由板传来   次梁自重   梁侧抹灰   小 计(g)   可变荷载(q)   总荷载(g+q)   3.次梁内力计算(见表六)考

9、虑塑性内力重分布后,跨中及支座截面的弯矩系数值、剪力系数值分别按图七(1)和图七(2)采用。 图七 次梁内力计算表 表六 截 面 M1=MBM2=M3Mc截 面VAVB左VB右弯矩值(KNm)   剪力值   4. 次梁配筋计算(1)次梁正截面承载力计算次梁支座按矩形截面计算,跨中按T形截面计算,取h0=415mm。次梁翼缘计算宽度取 ,两式较小者。次梁跨中截面按 式判别T形截面类型。次梁正截面承载力计算见表七。次梁正截面承载力计算表 表七 截 面 边跨跨中(1)第一内支座(B)中间跨跨中(2)中间支座(C)  &

10、nbsp;             选配钢筋(实配AS)         (2)次梁按仅配箍筋进行斜截面承载力计算,次梁斜截面承载力计算见表八。 次梁斜截面承载力计算表表八 截 面 边支座A第一内支座B左第一内支座B右中间支座C            选配箍筋肢数、直径

11、            实配钢筋间距S(mm)        5 绘制次梁的配筋图由于次梁的各跨跨度相差不超过20%,且q/g3,次梁纵筋的截断可直接按教材的次梁配筋构造要求图布置钢筋。次梁配筋图按150、剖面图按120的比例绘制在2#图纸上。2.5 主梁的设计主梁的荷载较大,且结构的重要性超过板和次梁,为保证主梁具有足够的可靠性,主梁内力按弹性理论方法计算。 1. 主梁计算简图计算跨度 边跨:

12、取 , 两式较小值中间跨:梁计算跨度相差小于10%,计算内力时可采用等跨连续梁的弯矩及剪力系数。主梁构造简图如图八,计算简图如图九所示。图八 图九 2. 主梁荷载计算为简化计算,将主梁自重折算成集中荷载,并作用在次梁位置。主梁荷载计算见表九。 主梁荷载计算表表九 荷 载 种 类 荷载标准值(KN)荷载分项系数荷载设计值(KN)永久荷载由次梁传来   主 梁 自 重   主 梁 抹 灰   小 计(G)   可变荷载(Q)   总荷载(G+Q)&n

13、bsp;  3. 主梁内力计算(1)弯矩 ,式中系数K1、K2由教材附录3中相应的系数可查得。应先将及值计算出来,在计算及值时B支座计算跨度取相邻两跨的平均值。根据及值及相应的K1和K2系数可求得各跨中及支座弯矩值,主梁弯矩值计算见表十。 主梁弯矩计算表表十项 次 荷 载 简 图 (1)     (2)     (3)     (4)     组合项 (1)+(2)     (

14、1)+(3)     (1)+(4)     (2) 剪力 ,式中系数k3、k4由教材附录3中相应的系数可查得。根据G、Q值及相应的k3和k4系数可求得各支座左、右剪力值,主梁剪力值计算见表十一。 主梁剪力计算表 表十一 项 次 荷 载 简 图 (1)    (2)    (4)    组合项 (1)+(2)    (1)+(4)    注:项次(3)的活荷载布置对任

15、何支座截面均不产生最大剪力,故不必计算。4. 主梁配筋计算(1)主梁跨中按T形截面计算,取mm,翼缘计算宽度取 ,两式较小者,主梁跨中截面按 式判别T形截面类型。主梁支座截面按矩形截面计算,取mm(两排钢筋)。主梁正截面承载力计算见表十二。(2)主梁按仅配箍筋进行斜截面承载力计算,主梁斜截面承载力计算见表十三。 主梁正截面承载力计算表 表十二 截 面 边跨跨中(1) 支座(B) 中间跨跨中(2)       或           &n

16、bsp;       选配钢筋(实配AS)       主梁斜截面承载力计算表 表十三 截 面 VAVB左 VB右             选配箍筋肢数、直径、间距              5. 主梁附加横向钢筋的计算由次梁传给

17、主梁的集中荷载为: 优先采用附加箍筋,本设计按每侧设置5根、直径同主梁抗剪箍筋,间距取, 然后按式验算附加箍筋是否能够承担次梁传给主梁的集中荷载。若附加箍筋不足以承受次梁传来的集中荷载,再按式 计算所需附加吊筋的面积。6. 绘制主梁的配筋图由于主梁是重要构件,主梁纵筋的截断需按弯矩包络图和抵抗弯矩图确定,考虑到学生毕业后基本上是面向施工单位,对绘制主梁配筋施工图进行简化,主梁纵筋的截断不按弯矩包络图和抵抗弯矩图确定,主梁纵筋的截断以及其他钢筋的设置要求按图十构造尺寸绘制。主梁上部架立钢筋伸入支座的锚固长度不小于钢筋受拉的锚固长度,架立钢筋与负弯矩钢筋的搭接长度取150200mm。下部钢筋伸入端
