路灯时间控制器调整方法.doc

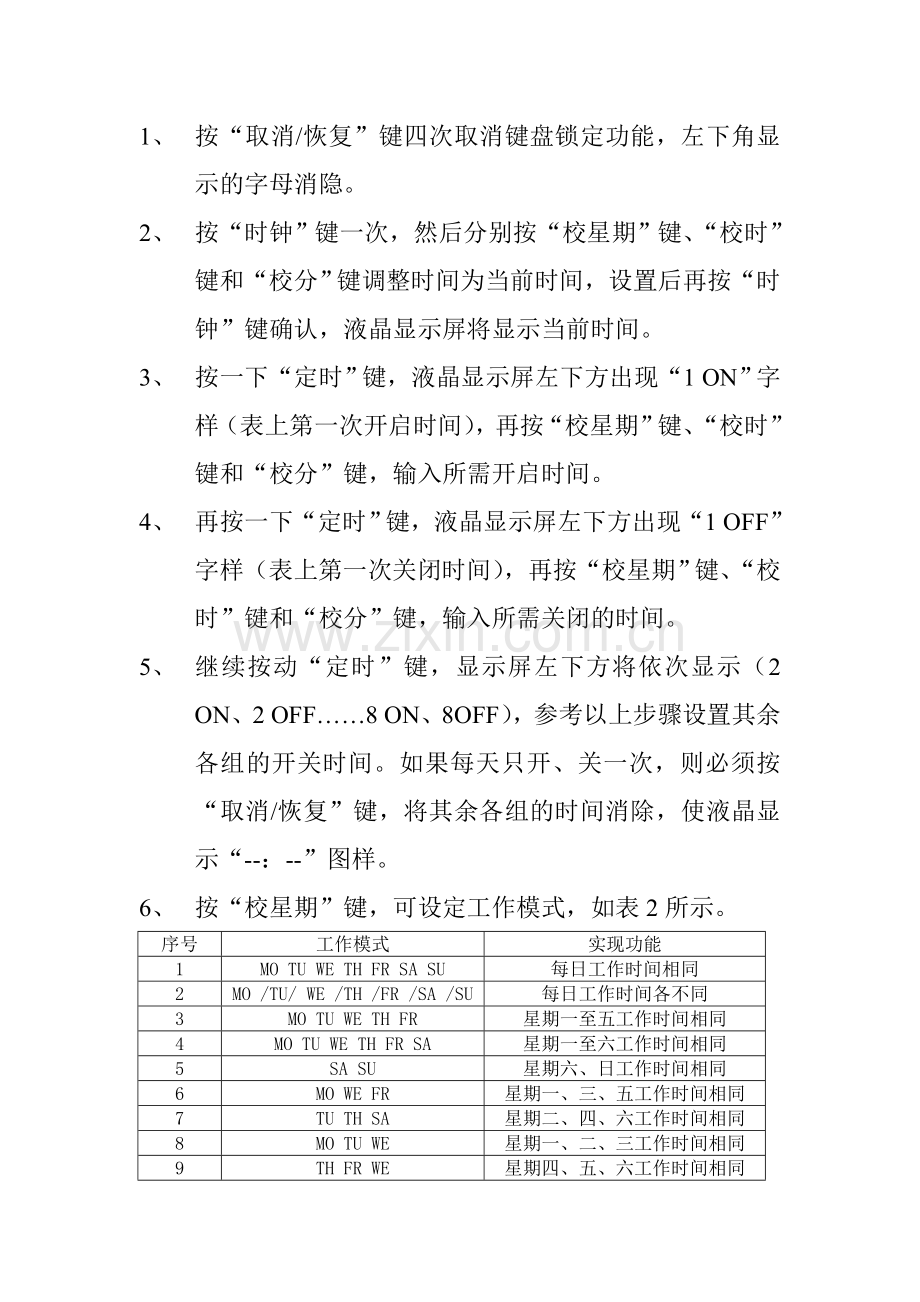

1、 按“取消/恢复”键四次取消键盘锁定功能，左下角显示的字母消隐。
2、 按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时间为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。
3、 按一下“定时”键，液晶显示屏左下方出现“1 ON”字样（表上第一次开启时间），再按“校星期”键、“校时”键和“校分”键，输入所需开启时间。
4、 再按一下“定时”键，液晶显示屏左下方出现“1 OFF”字样（表上第一次关闭时间），再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间。
5、 继续按动“定时”键，显示屏左下方将依次显示（2 ON、2 OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。如果每天只开、关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示“--：--”图样。
6、 按“校星期”键，可设定工作模式，如表2所示。
序号
工作模式
实现功能
1
MO TU WE TH FR SA SU
每日工作时间相同
2
MO /TU/ WE /TH /FR /SA /SU
每日工作时间各不同
3
MO TU WE TH FR
星期一至五工作时间相同
4
MO TU WE TH FR SA
星期一至六工作时间相同
5
SA SU
星期六、日工作时间相同
6
MO WE FR
星期一、三、五工作时间相同
7
TU TH SA
星期二、四、六工作时间相同
8
MO TU WE
星期一、二、三工作时间相同
9
TH FR WE
星期四、五、六工作时间相同

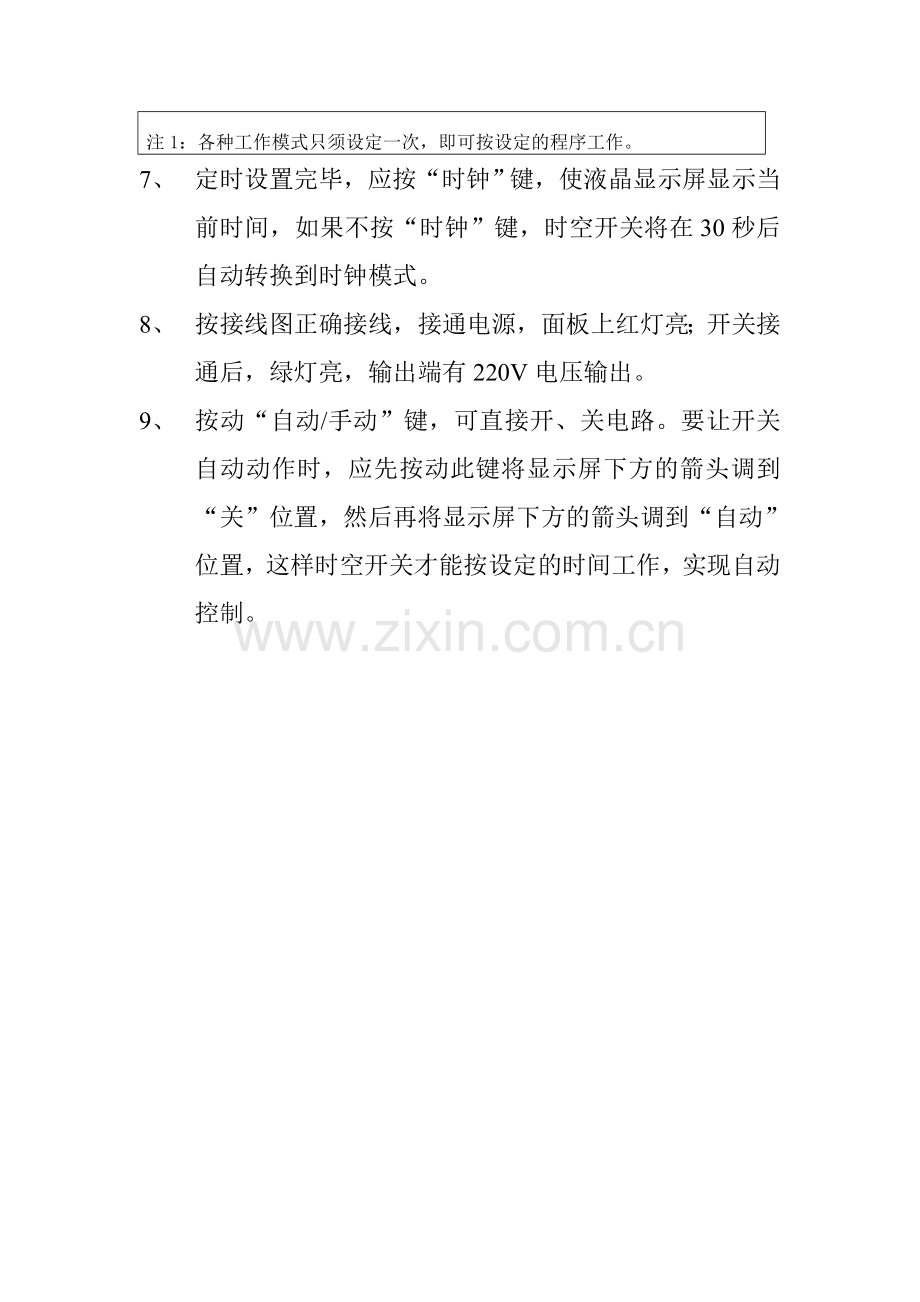

注1：各种工作模式只须设定一次，即可按设定的程序工作。
7、 定时设置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时空开关将在30秒后自动转换到时钟模式。
8、 按接线图正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。
9、 按动“自动/手动”键，可直接开、关电路。要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时空开关才能按设定的时间工作，实现自动控制。
