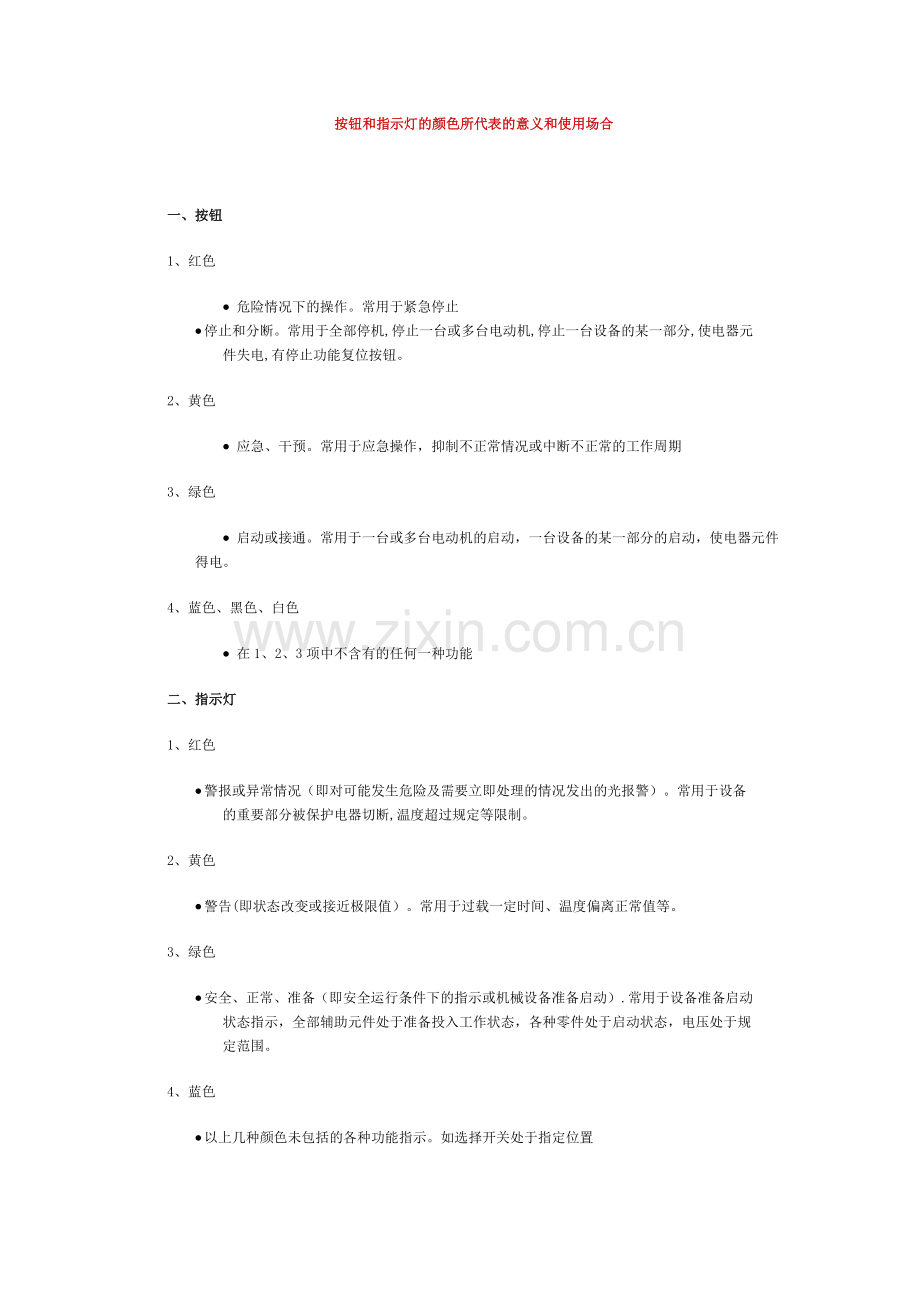

按钮和指示灯的颜色所代表的意义和使用场合

一、按钮
1、红色
· 危险情况下的操作。常用于紧急停止
· 停止和分断。常用于全部停机,停止一台或多台电动机,停止一台设备的某一部分,使电器元件失电,有停止功能复位按钮。
2、黄色
· 应急、干预。常用于应急操作，抑制不正常情况或中断不正常的工作周期
3、绿色
· 启动或接通。常用于一台或多台电动机的启动，一台设备的某一部分的启动，使电器元件得电。
4、蓝色、黑色、白色
· 在1、2、3项中不含有的任何一种功能
二、指示灯
1、红色
· 警报或异常情况（即对可能发生危险及需要立即处理的情况发出的光报警）。常用于设备的重要部分被保护电器切断,温度超过规定等限制。
2、黄色
· 警告(即状态改变或接近极限值）。常用于过载一定时间、温度偏离正常值等。
3、绿色
· 安全、正常、准备（即安全运行条件下的指示或机械设备准备启动）.常用于设备准备启动状态指示，全部辅助元件处于准备投入工作状态，各种零件处于启动状态，电压处于规定范围。
4、蓝色
· 以上几种颜色未包括的各种功能指示。如选择开关处于指定位置

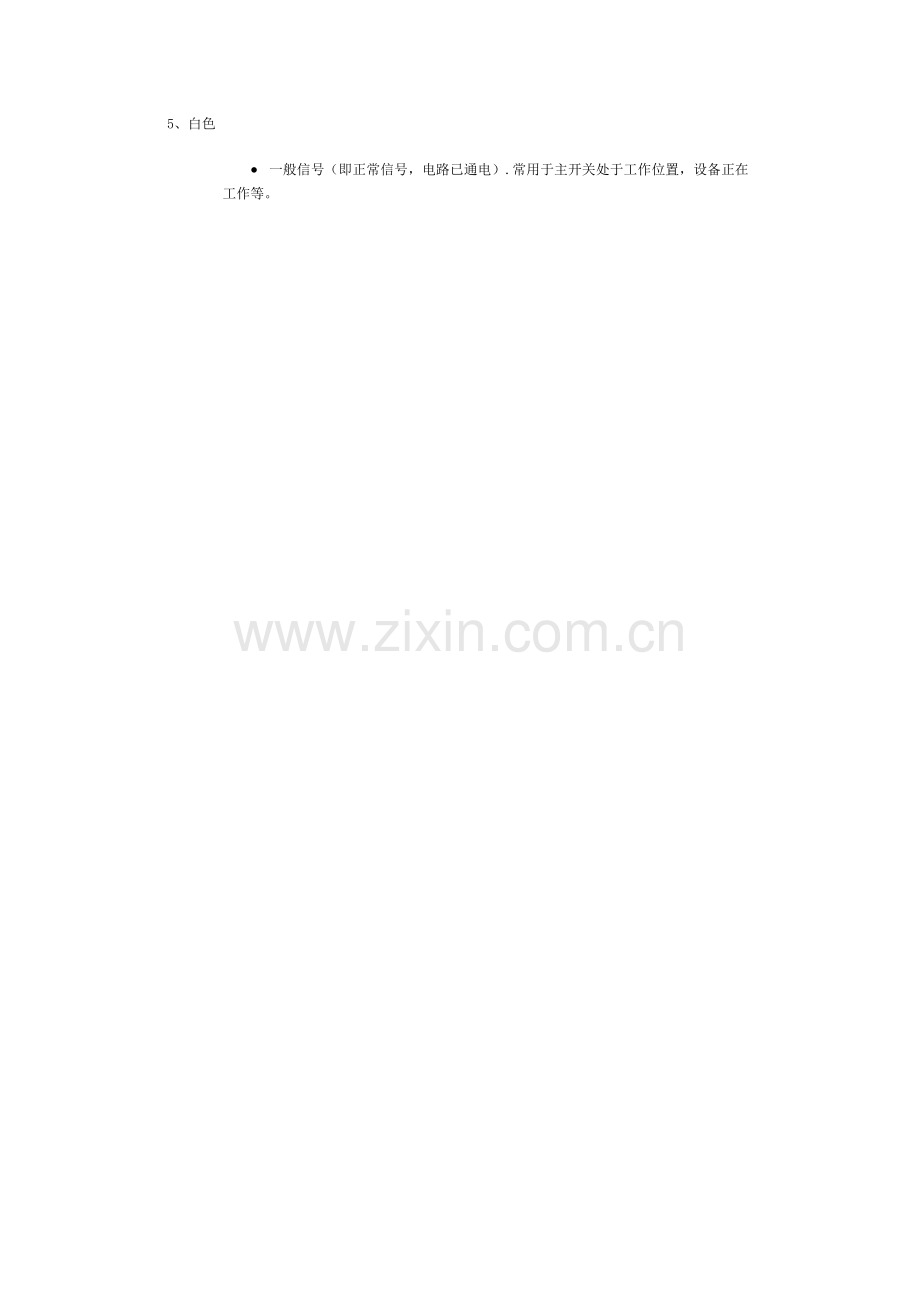

5、白色
· 一般信号（即正常信号，电路已通电）.常用于主开关处于工作位置，设备正在工作等。
