自动化仪表故障处理方法
一、 仪表故障分析判断方法
1、 调查法
1.1故障发生前有什么预兆和使用情况
1。2电压变化情况
1。3故障发生时有没有异常气味、打火等现象
1。4过热、雷击、潮湿、碰撞等情况发生
1。5查看现场有无收到外界磁场的干扰
1.6是否有人违规或者不正当操作
1.7是在正常使用中出现的故障还是在修理原件后发生的故障
1。8以前该仪表都发生过哪些现象
2、直观观察法

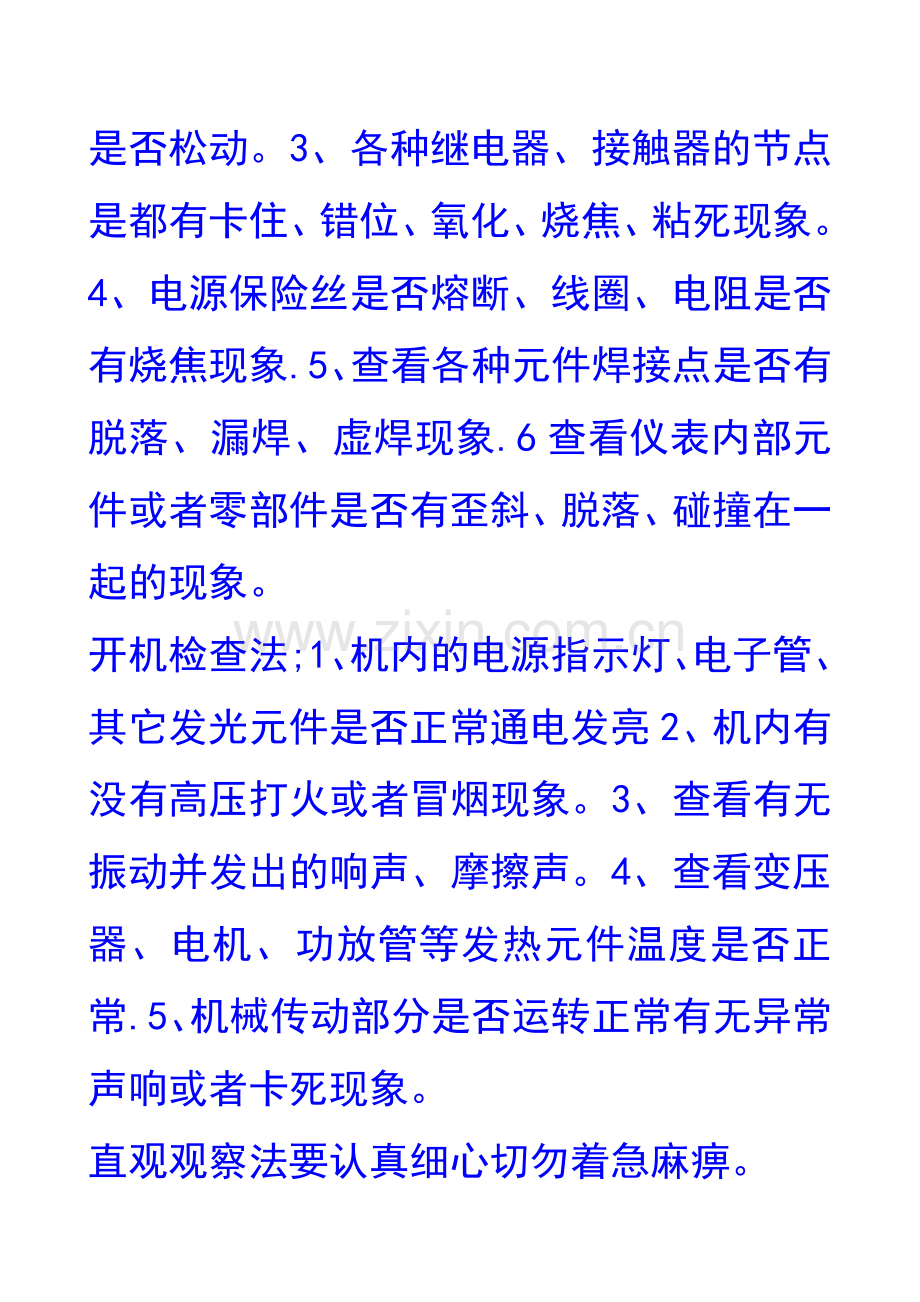

通过人的眼睛、鼻子、耳朵、手去观察发现故障，该方法分为外观和开机检查法两种。外观检查法包括；1、仪器仪表外壳和表盘是否完好，指针是否变形或者脱落。2、各种插件是否正常运行，连接有无断开，螺丝是否松动。3、各种继电器、接触器的节点是都有卡住、错位、氧化、烧焦、粘死现象。4、电源保险丝是否熔断、线圈、电阻是否有烧焦现象.5、查看各种元件焊接点是否有脱落、漏焊、虚焊现象.6查看仪表内部元件或者零部件是否有歪斜、脱落、碰撞在一起的现象。
开机检查法;1、机内的电源指示灯、电子管、其它发光元件是否正常通电发亮2、机内有没有高压打火或者冒烟现象。3、查看有无振动并发出的响声、摩擦声。4、查看变压器、电机、功放管等发热元件温度是否正常.5、机械传动部分是否运转正常有无异常声响或者卡死现象。
直观观察法要认真细心切勿着急麻痹。
3、 断路法
将怀疑的部分与整机单元电路断开，看故障是否消失，从而确定故障的所在。
4、短路法
将所怀疑的某级电路或者元件暂时短接，观察故障状态是否有变化，来判断故障部位.
5、 替换法通过更换某些元件或者线路板以确定故障在那个部位.
6、分部法在查找故障过程中将电路或者电器部分分成几个部分，以查明故障原因的方法。一般检测仪表电路可分为三大部分：一是外部回路、电源回路、内部回路。
7、人体干扰法人身处在杂乱的磁场当中，会感应出微弱的低频电动势，当手接触到仪表仪器的某些元件时候，电路就会发生反映,利用这一原理可以简单的判断电路某些故障部位。
8、电压法就是用万用表或者其它电压表，测量怀疑部分，如交流220V网电压、交流稳压器输出电压、电子管等各极工作电压、集成块各引出角对地电压。
9、电流法该方法分为直接测量和间接测量两种.直接测量法是将电路断开后串入电流表，测出电流值与仪表正常工作状态时的数据进行对比，从而查找出故障所在.间接测量法是不用断开电路，直接测出电阻上的压降，根据电阻值的大小计算出近似的电阻值，多用于晶体管元件的测量。电流法比电压法要麻烦一些,一般需要将电路断开后串入电流表进行测试。
10、电阻法即在不通电的情况下，用万用表检测仪器仪表整机电路和部分电路输入输出电阻值是否正常；各电阻元件是否开路、短路，阻止有无变化;电容器是都击穿或者漏电；电感线圈、变压器有无断线、短路等。电子管、示波管、极间短路，灯丝是否完好。应用该法检查故障时,应该注意以下三点（1）由于电路中有不少非线性元件，采用电阻法测量某两点间的电阻时，因这些非线性元件连接着，所以要用万用表的红、黑极性，因为不同极性所测出的结果是不同的.（2）避免用Ω×1档,因为该档电流较大（）直接测量普通小电流和耐压低的晶体管、集成电路块,以免损坏.（3）仪器仪表中被测量元件在电路上要串联或并联许多其他元件.因此，对于不是直接击穿而是漏电或电阻阻值较大的场合,要把被测量元件脱开后再进行检查测量。
