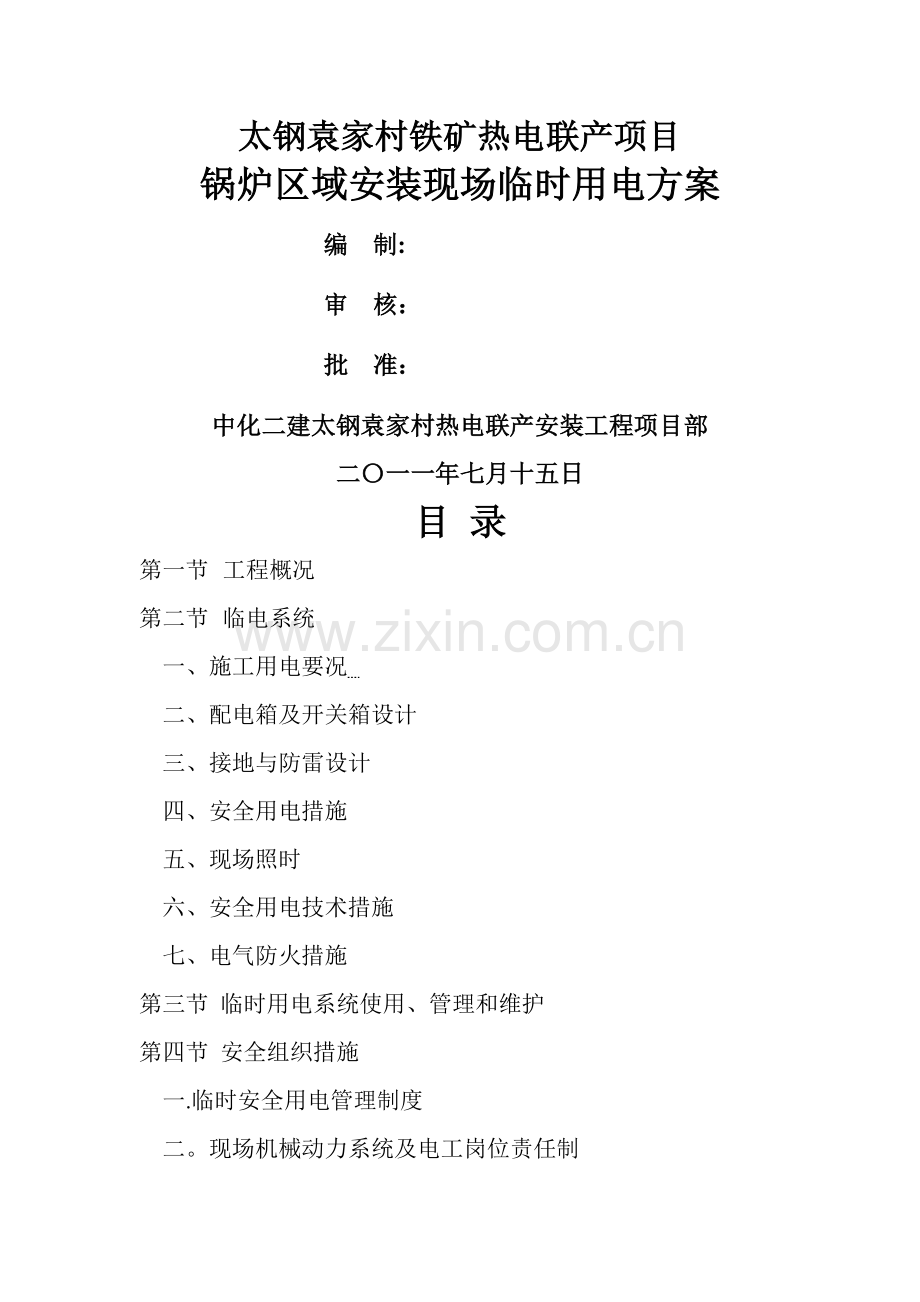

太钢袁家村铁矿热电联产项目锅炉区域安装现场临时用电方案编 制:审 核：批 准：中化二建太钢袁家村热电联产安装工程项目部二一一年七月十五日目 录第一节 工程概况第二节 临电系统一、施工用电要况 二、配电箱及开关箱设计三、接地与防雷设计四、安全用电措施五、现场照时六、安全用电技术措施七、电气防火措施第三节 临时用电系统使用、管理和维护第四节 安全组织措施一.临时安全用电管理制度二。现场机械动力系统及电工岗位责任制三.人员配制四、外电防护措施第一节 工程概况工程名称：太钢袁家村铁矿热电联产项目锅炉区域安装工程工程地点：山西省岚县梁家庄乡太钢袁家村铁矿施工现场工程规模：220t/h3锅炉 及配套设施建设单位:山西太原钢铁（集团）有限公司设计单位：山西电力勘察设计院监理单位：山西震益工程建设监理有限公司施工单位:中化二建集团有限公司第二节 临时施工用电一、施工用电概况本工程现场临时用电系统，根据JGJ462005施工现场临时用电安全技术规范而设计.线路采用380/220三相五线制配电，现场用电由建设单位提供的变压器总配电箱引出，电缆采取埋地敷设到现场,接入现场各分配电柜.根据计划进场施工的机具用电计算,临时用电总供应功率436KW即可满足施工用电要求.总负荷用电：P=1。05（0.7P1/COS+0。6P2+0。7P3）电动机用电 P1=30+16+8+2=56KW电焊机用电 P2=11.550=575KW其它小型电器 P3=0.820+10=26KWP=1.05（0.756/0.75+0。6575+0。726）=436 KW二、配电箱与开关箱的设计1。配电系统设置总电箱、分配电箱、开关箱，实行三级配电,三级配电箱按规范要求布置一机、一闸、一漏制,总配电箱设在变压器附近，分配电箱设在用电设备或负荷相对集中区域，分配电箱与开关箱的距离为30m,开关箱与其控制箱的固定式用电设备的水平上距离为3m，每台用电设备都设有各自专用开关箱,避免用同一个开关控制2台及2台以上用电设备（含插座).2。动力配电箱与照时配电箱合并设置为同一配电箱,动力和照时分路配电：动力开关箱与照时开关箱分设。配电箱与开关箱采用冷轧负板或阻燃绝缘材料制作,钢板厚度为1。22。0，其中开关箱箱体钢板厚度为1.2，配电箱箱体网板厚度为1。5，箱体表面做防腐处理。3。配电箱、开关箱装设在干燥、通风及常温室内或者骑楼内,周围有足够2人同时工作的空间和通道,配电箱、开关箱应装设端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离宜为1。4m1。6m。移动式配电箱、开关箱应装在坚固、移定的支架上。其中心点与地面的垂直距离宜为0。81.6m。4。配电箱、开关箱内的电器（含插座）先安装在金属或非木质阻燃绝缘电器安装板上,然后整体紧固在配电箱、开关箱体内,金属电器安装板与金属箱体做电气连接.安装板上分设N线端子板和PE线端子板,N线端子板与金属电安安装板绝缘：PE线端子板与金属电器安装板做电气连接，进出线中的N通过线通过N线端子板连接,PE线通过PE线端子板连接。5.配电箱、开关箱内的连接线必须采用铜芯绝缘导线.导线绝缘的颜色标志按标志要求配置并排列整齐；导线分支接头采用焊接并做绝缘包扎，金属箱体、金属电器安装板以及电器正常不带电的金属底座，外壳等通过PE线做电气连接，金属箱门与金属箱通过采用编织软铜线做电气连接。6。配电箱、开关箱的箱体尺寸与箱内电器的数量和尺寸相适应,箱内电器安装板板面电器安装尺寸按照下表确定.配电箱、开关箱内电器安装尺寸选择值。间 距 名 称并列电器（含单线熔断器)间电器进、出线瓷管(塑胶管）孔与电器边沿间15A,302030A,5060A及以上,80上、下排电器进出线瓷管(塑胶管）孔间25电器进出线瓷管(塑胶管)孔至板边40电器至板边407.漏电保护器的正确使用及接线方法（1） 。漏电保护器使用使用接线方法示图系 统系 统三相220/380接零保护系统专用变压器供电TN-S系统R C DMR C DR C DR C DR C D三相四线制供电TN-S系统MMR C DR C DR C DR C DR C DL1、L2、L3相线;N工作零线；PE保持零线、保护线;1工作接地;2-重复接地;T变压器；RCD漏电保护器;W电焊机;M电动机。（2）。使用与维护配电箱、开关箱有名称、用途、分路标记及系统接线图，箱门应配锁,并由专人负责,配电箱、开关箱定期检查、维修。检查、维修人员为专业电工。检查、维修时按规定穿、戴绝缘鞋、手套,使用电工绝缘工具，并做检查、维修工作记录。（3）配电箱、开关箱操作顺序:A.送电操作顺序为:总配电箱 分配电箱 开关箱:B.停电操作顺序为：开关箱 分配电箱 总配电箱.C。施工现场停止作业1小时以上时，应将动力开关箱断电上锁。D。配电箱、开关箱内不得放置任何杂物，并应保持整洁。三、接地与防雷设计1.接地要求（1） 施工现场的临时用电电力系统严禁利用大地做相线或零线。（2） 接地装置的设置的设置应考虑土壤干燥或冻结等季节变化的影响，并应符合下表的规定,接地电阻值在四季中均应符合本规范第5.3节要求.但防雷装置的冲击接地电阻只考虑在雷雨季节中土壤干燥状态的影响。接地装置的季节系数值埋 深水平接地体长23m的垂直接地体0.51。4-1。81。2-1。40。8-1。01。251。451.151.32。5-3.01.01。11。0-1.1注:大地比较干燥时,取表中较小值；比较潮湿时，取表中较大值.固广州为潮湿天气,此处取大值。（3） PE线所用材质与相线、工作零线(N线）相同时,其最小截面应符下表规定。PE线截面与相线截面的关系相线芯线截面S()PE线最小截面（）S16516S3516S35S/2（4）保护零线必须采用绝缘导线.2.防雷设计（1） 机械设备或设施的防雷引下线可利用该设备或设施的金属结构体,但应保证电气连接。（2） 施工现场内所有防雷装置的冲击接地电阻控制在30以内。（3） 做防雷接地机械上的电气设备，所连接的PE线同时做重复接地,同一台机械电气设备的重复接地和机械的防雷接地用同一接地体。接地电阻要符合重复接地电阻值的要求。四、安全用电措施 1。工地配电必须按TNS系统设置保护接零碎系统,实行三线五相线制,杜绝疏漏。所有接零接地处必须保证可靠的电气连接。保护线PE必须采用绿/黄双色线.严格与相线、工作零线相区别，严禁混用.2。设置总配电箱,门向外开,配锁,并应符合下列要求：(1）配电箱、开关箱应有防雨措施，安装位置周围不得有杂物,便于操作.（2）由总配电箱引至工地各分配电箱电源回路，采用BV铜芯导线架空。(3）引至施工楼层用电，套PVC塑料管引上。 3.用电设备与开关箱间距不大于3M,与配电箱间距不大于30M,开关箱漏电保护器的额定漏电动作电流应选用30mA,额定漏电动作时间应小于0.1秒,水泵及特别潮湿场所，漏电动作电流就选用15mA. 4.配电箱、开关箱应统一编号，喷上危险标志和施工单位名称。5。作防雷接地的电气设备，必须同时作重复接地，同一台电气设备的重复接地与防雷接地可使用并联于基础防雷接地网，所有接地电阻值4.6。保护零线不得装设开关或熔断器。7。保护零线的截面应不小于工作零线的截面.同时必须满足机械强度要求。8.保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处和末端处再做重复接地。9.每台用电设备应有各自专用的开关箱,必须实行“一机、一闸、一漏”制（含插座）.10.配电箱、开关箱的进线和出线口应设在箱体的下底面,严禁设在箱体的上顶面、侧面、后面或门处。移动式配电箱的进、出线必须采用橡胶套绝缘电缆. 11.所有配电箱门和开关箱应配锁，由现场电工专人管理。 12.所有配电箱、开关箱应每开检查一次，维修人员必须是专业电工，检查维修时必须按规定穿戴绝缘鞋、手套,必须使用电工绝缘工具.13。手持式电动工具的外壳、手柄、负荷线，插头开关等,必须完好无损,使用前必须作空载检查，运转正常方可使用。14.潜水泵的负苛线必须采用YHS型防水橡皮护套电缆,不得承受任何外力.15.在潮湿和易触用带电体场所的照明电源不得大于24伏,在特别潮湿的场所,导电良好的地面工作的电源电压不得大于12伏。16.操作人员必须持证上岗。17.线路上禁止带负荷接电或断电,禁止带电操作。18。电气设备所用保险丝(片)的额定电流应与其负荷容量相适应，禁止用其他金属丝代替保险丝（片）。19。严禁酒后作业.20。按照规定要求执行好交接班制度，作好各项值班记录。五、现场照明1。照明灯具的金属外壳必须保护接零。单相回路的照明开关箱内必须装设漏电保护器。2。室外灯具距地面不得低于3m,室内灯具不得低于2。4m易燃、易爆场所，应用防爆灯具。3.钠灯、金属卤化物灯具的安装高度宜在5m以上,灯线不得靠近灯具表面。4.投光灯的底座应安装牢固，按需要光轴方向将框轴拧紧固定. 5.灯具内的接线必须牢固，灯具外的接线必须做可靠的绝缘包扎。六、安全用电技术措施 1.工地配电必须按TN-S系统设置保护接零系统,实行三相五线制,杜绝疏漏。所有接零接地处必须保证可靠的电气连接。保护线PE必须采用绿/黄双色线。严格与相线、工作零线相区别，严禁混用。2。设置总配电箱，门向外开，配锁，并应符合下列要求：（1）配电箱、开关箱应有防雨措施,安装位置周围不得有杂物，便于操作。（2)由总配电箱引至工地各分配电箱电源回路，采用BV铜芯导线架空敷设。（3)引至施工楼层用电，套PVC塑料管引上。 3.用电设备与开关箱间距不大于3M,与配电箱间距不大于30M,开关箱漏电保护器的额定漏电动作电流应选用30mA，额定漏电动作时间小于0.1秒,水泵及特别潮湿场所，漏电动作电流应选用15mA.4.配电箱、开关箱应统一编号，喷上危险标志和施工单位名称.5.作防雷接地的电气设备，必须同时作重复接地，同一台电气设备的重复接地与防雷接地可使用并联于基础防雷接地网，所有接地电阻值4。6。保护零线不得装设开关或熔断器。7。保护零线的截面应不小于工作零线的截面。同时必须满足机械强度要求。8.正常情况时，下列电气设备不带电的金属外露导电部分应作保护接零:（1)电机、局部照明变压器、电器、照明器具、手持电动工具的金属外壳。(2）电气设备的传动装置的金属部件.（3）配电箱（屏）与控制屏的金属框架。（4）电力线路的金属保护管、物料提升机，均设接地装置.9.保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间和末端处再做重复接地。10.每台用电设备应有各专用的开关箱，必须实行“一机、一闸、一漏制（含插座)。11。配电箱、开关箱的进线和出线口应设在箱体的下底面，严禁设在箱体的上顶面、侧面、后面、或门处。移动式配电箱的进、出线必须采用橡胶套绝缘电缆. 12。所有配电箱门应配锁、配电箱和开关箱应由现场电工专人管理。 13。所有配电箱、开关箱每天检查一次，维修人轴必须是专业电工,检查维修时必须按规定穿戴绝缘鞋、手套，必须使用电工绝缘工具.14。手持式电动工具的外壳、手柄、负荷线,插头开关等,必须完好无损，使用前必须作空载检查，运转正常方可使用。15。在潮湿和易触及带电体场所的照时电源不得大于24伏,在特别潮湿的场所，导电良好的地面工作的电源电压不得大于12伏。16.使用行灯的电源电压不超过36伏，灯体与手柄应坚固，灯头无开关，灯泡外部有保护网。17。产生振动的机械设备的PE线的重复接地不少于两处.18.现场的物料提升机及外排架均应做防雷接地装置，接地电阻 值4。七、电气防火措施1。电气心火技术措施(1)合理配置、整定、更换各种保护电器、对电路和设备的过载、短路故障进行可靠的保护。（2）在电气装置和线路周围不堆方易燃、易爆和强腐蚀介质，不使用火源。（3）在总配电房配置干粉灭火器材，并禁止烟火。（4)加强电气设备相间和相地间绝缘，防止闪烁。（5）合理设置防雷装置。2.电气防火措施(1）建立易燃、易爆物和强腐蚀介质管理制度。(2）建立电气防火责任制,加强电气防火重点场所烟火管理制度,并设置禁止烟火标志(3）建立电气防火检查制度,发现问题及时处理.3.现场电工岗位责任制（1）.对施工现场供电系统安全运行负全责.（2).负责现场用电设备的安装拆除及维修工作。（3）。对现场院用电负责分配、供给及使用交底.（4）。对分包单位用电、负责建档、指导、监督,对违反电气操作，使用有权制止和停止供电。(5）。对违反电气规定乱接电器的行为进行制止并及时向现场主管领导汇报。（6).对现场所有电气按时进行巡视检查、维修、登记工作。负责宣传安全用电和触电急救工作。第三节 临时用电系统的使用、管理和维护一、坚持电气专业人员持证上岗，非电气专业人员不准进行任何电气 部件的更换或维修。二、施工现场的配电设施要坚持维修制度,每周至少进行一次安全检查,对检查中发现的问题和隐患定人、定措施、定时间进行解决和整改。三、应保持配电线路和配电箱、开关箱内电缆、导线对地绝缘良好， 不得破损，硬伤、带电体裸露、电线受挤压腐蚀、漏电隐患，以防事故发生。四、工地所有配电箱都要不断巡查，是否具备“六有”要求，缺少的或是调换回路的必须即时补给并标明。五、配电箱要做到“六有”在现场施工，当停止作业一小时以上时应将动力开关箱断电上锁。六、检查和操作人员必须按规定穿、戴绝缘鞋，手套，必须使用电工专用绝缘工具，并2人以上进行操作。七、平时应经常查看配电箱的进出线有没有承受外力，有没有被水泥砂浆浸污，被金属锐器划破绝缘体，配电箱内电器的螺丝有没有松动，动力设备有没有缺相运行的声音等等。八、扑灭电器火灾时，应使用绝缘性良好的灭火剂，如干粉灭火器、二氧化碳灭火器,1211灭火器等，严禁直接用导电的灭火剂进行喷射。例如：使用喷射水流、使用泡沫灭火器等灭火。第四节 安全组织措施一、临时用电安全管理制度1。现场临时供电设施统一由项目经理部管理.2.经理部设一名安全用电技术负责人。3。电气操作及维修人员必须持证上岗。严禁无证人员私自接、拆电气设备和线路。4.经理部电气技术负责人必须在作业前向电气工长进行安全技术交底。5。电气工长必须对管辖区域内的电气使用人员，做好安全技术交底。杜绝私自接线和毁坏电气设备的行为。严禁用不合格的开关及熔体代替有故障的开关或熔断器.6.现场临时用电设施必须经验收合格后方可使用,每周进行一次检查。手持式用电设备地线应在移动电缆芯内，截面1。52，停电1小时以上时，开关箱、配电箱必须上锁。7.经理部每半月要组织一次全现场的安全用电检查，发现隐患要定人、定时、定措施及时整改，并做好记录。8。要积极配合作业人员做好维修，值班。临时供电工作的同时做好电缆、配电箱、设备的绝缘遥测及记录.漏电器(每半月一次）的试验记录.接地极（重复接地、防雷接地）的电阻测试及记录。做好维修工作记录和电工值班记录。工地要做好塔吊重复接地,并做好隐检记录和电缆铺设方式的隐检记录。9.使用I类工具和移动设备人员必须戴好绝缘手套。10。项目经理部要建立完善所有有关临时用电停、送电制度，相关资料，文件并存档。二、现场机械动力系统及电工岗位责任制1。对焊机等设备的安全进行负责，并认真贯彻执行安全操作规程和施工方案。2。对所有机械设备要具有出厂合格证书及完整的技术资料，使用前要制定出安全操作规程。3.对机电起重设备的操作人员进行定期培训考核并签发作业合格证,要求持证上岗。机械设备要有专人负责，定期维修保养。4.负责现场机械的验收工作，验收合格后方可交付工人使用。5.对违章作业人员进行监督处理，落实隐患整改。发生事故和险情要积极参加抢救、排险。尽量大能力防止事帮和险情的扩大。并参加事故的调查、分析、弄清原因,明确责任。6。电工岗位责任(1）认真学习，严格执行安全用电的技术操作规程、制度、规定和决定。(2)熟悉临时用电方案,并严格贯彻执行。（3）在主管人员指导下，做好进场电气设备，用电设备的验收，并做好记录,熟悉用电安全规程、规范并认真执行.（4）标注干线路走向标志，并坚持定期巡检，保证完整。（5）定期定地巡查、检修、落实隐患整改，并做好记录。（6）积极参加用电重大故障排除,排险及抢救工作。（7）履行好维护职能，为施工班组安全用电服务。(8)要在墙上张贴岗位责任制及现场平面图。三、人员配制（1）项目经理部设电气工程师、技术员负责安全技术档案的建立与管理。（2）设置临电维修、操作电工数量，负责填写临电记录和维护临电线路设备。四、外电线路防护的要求和措施为了确保现场的施工安全，防止外电线路对施工的危害，在建工程的现场各种设施与外电线路之间必须保持可靠的安全距离，或采取必要的安全防护措施。现分述如下1 外电线路防护的安全距离JGJ46-2005施工现场临时用电安全技术规范规定在架空线路的下方不得施工，不得建造临时建筑设施，不得堆放构件、材料等。当在架空线路一侧作业时，必须保持安全距离。所谓安全距离是指带电导体与其附近接地的物体、地面不同极(或相)带电体、以及人体之间必须保持的最小空间距离或最小空气间隙。对此，JCJ462005施工现场临时用电安全技术规范作了具体规定,表7-1是在建工程（含脚手架具）的外侧边缘与外电架空线路的边线之间的最小安全操作距离(图71）。
