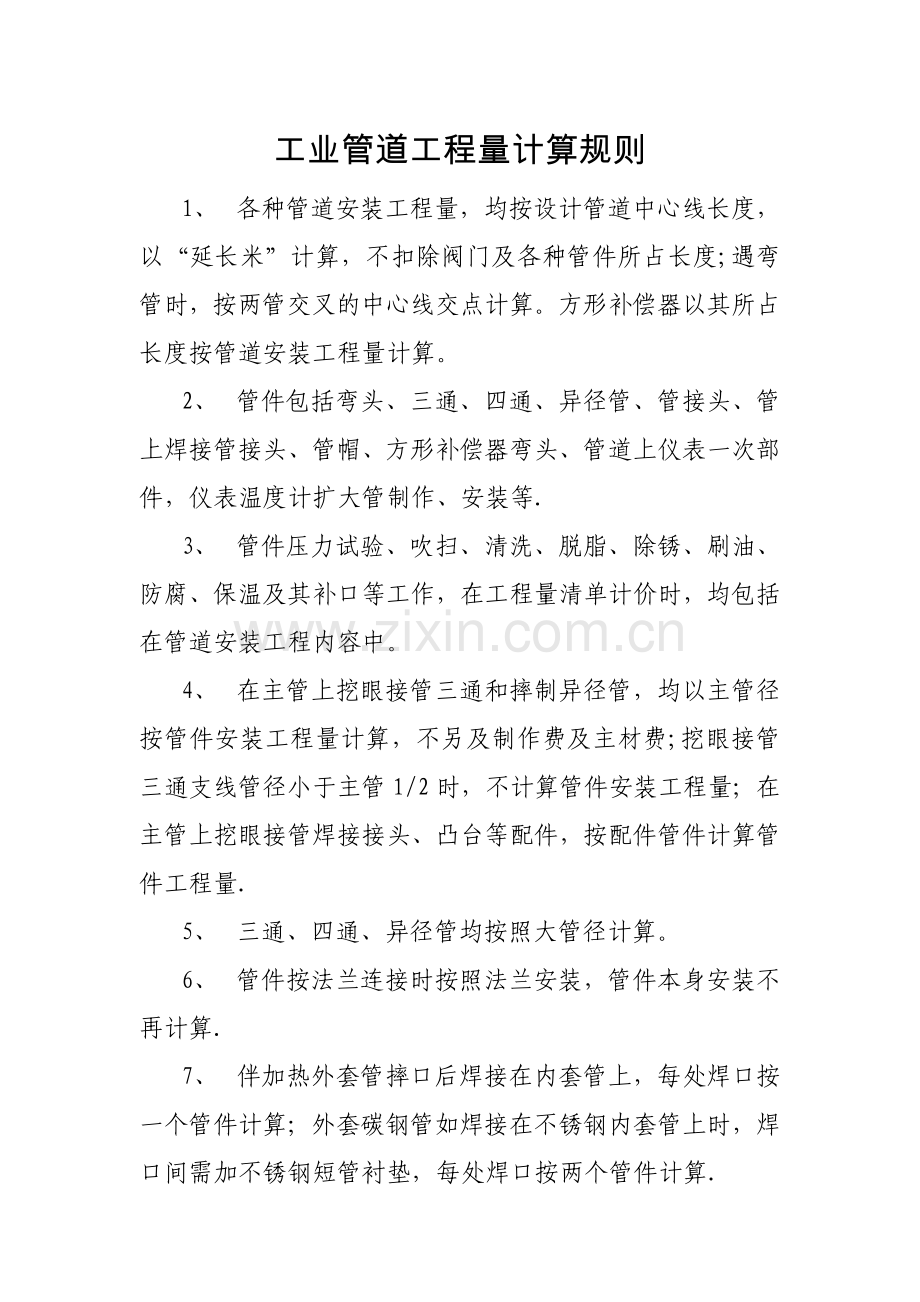

工业管道工程量计算规则
1、 各种管道安装工程量，均按设计管道中心线长度，以“延长米”计算，不扣除阀门及各种管件所占长度;遇弯管时，按两管交叉的中心线交点计算。方形补偿器以其所占长度按管道安装工程量计算。
2、 管件包括弯头、三通、四通、异径管、管接头、管上焊接管接头、管帽、方形补偿器弯头、管道上仪表一次部件，仪表温度计扩大管制作、安装等.
3、 管件压力试验、吹扫、清洗、脱脂、除锈、刷油、防腐、保温及其补口等工作，在工程量清单计价时，均包括在管道安装工程内容中。
4、 在主管上挖眼接管三通和摔制异径管，均以主管径按管件安装工程量计算，不另及制作费及主材费;挖眼接管三通支线管径小于主管1/2时，不计算管件安装工程量；在主管上挖眼接管焊接接头、凸台等配件，按配件管件计算管件工程量.
5、 三通、四通、异径管均按照大管径计算。
6、 管件按法兰连接时按照法兰安装，管件本身安装不再计算.
7、 伴加热外套管摔口后焊接在内套管上，每处焊口按一个管件计算；外套碳钢管如焊接在不锈钢内套管上时，焊口间需加不锈钢短管衬垫，每处焊口按两个管件计算.

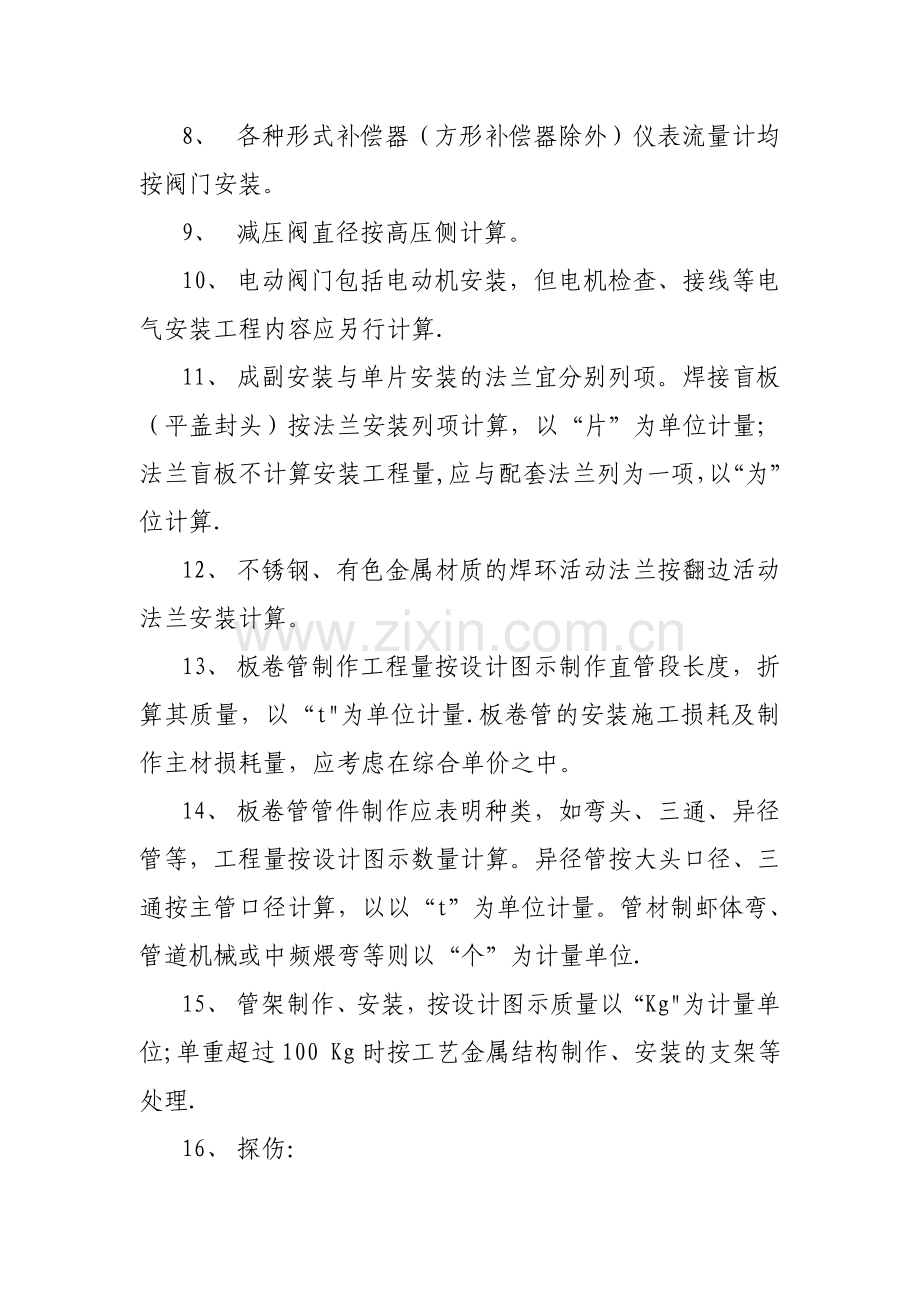

8、 各种形式补偿器（方形补偿器除外）仪表流量计均按阀门安装。
9、 减压阀直径按高压侧计算。
10、 电动阀门包括电动机安装，但电机检查、接线等电气安装工程内容应另行计算.
11、 成副安装与单片安装的法兰宜分别列项。焊接盲板（平盖封头）按法兰安装列项计算，以“片”为单位计量；法兰盲板不计算安装工程量,应与配套法兰列为一项，以“为”位计算.
12、 不锈钢、有色金属材质的焊环活动法兰按翻边活动法兰安装计算。
13、 板卷管制作工程量按设计图示制作直管段长度，折算其质量，以“t"为单位计量.板卷管的安装施工损耗及制作主材损耗量，应考虑在综合单价之中。
14、 板卷管管件制作应表明种类，如弯头、三通、异径管等，工程量按设计图示数量计算。异径管按大头口径、三通按主管口径计算，以以“t”为单位计量。管材制虾体弯、管道机械或中频煨弯等则以“个”为计量单位.
15、 管架制作、安装，按设计图示质量以“Kg"为计量单位;单重超过100 Kg时按工艺金属结构制作、安装的支架等处理.
16、 探伤：
(1) 管材表面超声波探伤应根据项目特征（规格),以“m"为计量单位，按规范或设计技术要求计算。
(2) 焊缝X光、γ射线探伤应根据项目特征（底片规格、管壁厚度），以“张”为计量单位，按规范或设计技术要求计算。
如：胶片长为0。3m,搭接长度为0.025*2=0。05m，
X光探伤片张数=焊缝长（m）/（0.3m-0.05m)
(3) 焊缝超声波、磁粉及渗透探伤，应根据项目特征（规格），以“口"为计量单位.
