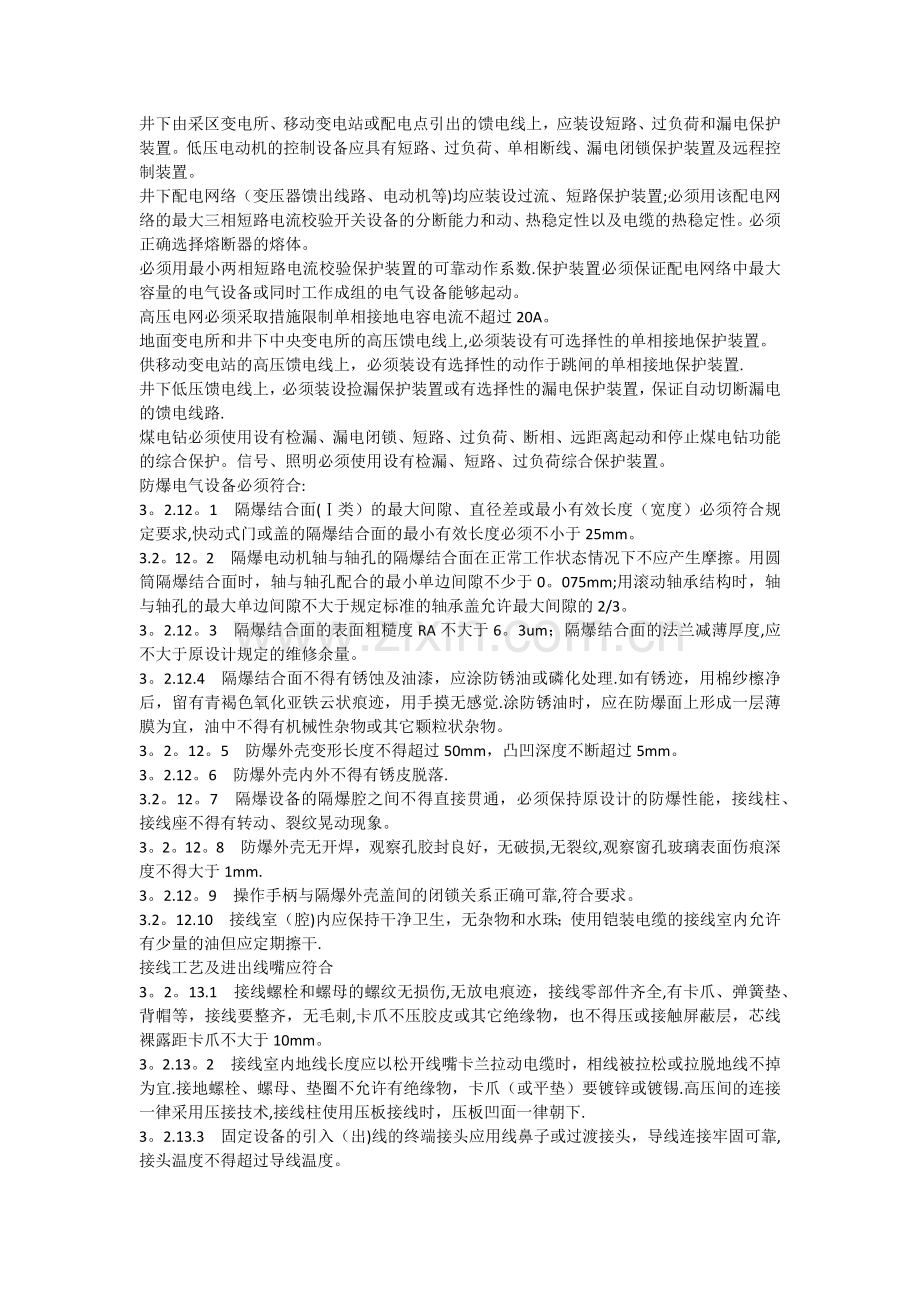

井下机电设备硐室及设备安装技术标准主题内容与适用范围本标准规定了井下机电硐室及设备安装的总体要求、技术内容、安装质量标准.本标准适用于本矿井下机电硐室以及设备安装的技术要求和检查。引用标准及技术规范煤矿机电设备检修质量标准煤矿安全规程煤矿安全质量标准化标准及考核评级办法煤矿安装工程质量检查评定标准煤矿井下低压检漏保护装置的安装、运行、维护与检修细则中华人民共和国职业技能鉴定规范总体要求机电设备硐室永久性井下中央变电所和井底车场内的其他机电设备硐室，应砌碹（锚喷）或使用其他可靠的方式支护。采区变电所应用不燃材料支护，并设在新鲜风流中.硐室必须装设向外开的防火铁门.铁门全部敞开时，不得妨碍运输.铁门上应装设便于关严的通风孔,装有铁门时，门内可加设向外开的铁栅栏门,但不能妨碍铁门的开闭.门栏高度不得小于100mm，铁门关闭时的间隙不超过10mm.从硐室出口防火铁门起5m内的巷道，应砌碹或用其他不燃性材料支护.硐室内必须设置足够数量的扑灭电气火灾的灭火器材。井下中央变电所和主要排水泵房的地面标高，应分别比其出口与井底车场或大巷连接处的底标高高出0.5m。采掘工作面配电点的位置和空间必须能满足设备检修和巷道运输、矿车通过及其他设备安装的要求，并用不燃性材料支护.井下机电设备硐室应设在进风风流中,硐室长度超过6M时,必须在硐室的两端各设一个出口，硐室深度不超过6m,入口宽度不小于1。5m，无瓦斯涌出，可采取扩散通风带油的电气设备必须设置在机电设备硐室内，,严禁设集油坑.硐室不应有滴水。硐室的过道必须保持畅通，严禁存放无关的设备和物件。带油的电气设备漏油或溢油时，必须立即处理。 硐室内的高度、宽度应满足搬运最大设备的外形尺寸的要求.引出引入的电缆有穿墙套管，并必须严密封堵,要剥掉麻皮.硐室两头分别设置24个合格的电气火灾灭火器和不少于0.2m2的灭火砂,单个砂箱或砂袋的重量不超过10kg。硐室内清洁、无积水、无杂物、淋水不得淋到设备上。室内温度不超过30。室内应有照明灯，灯的间距为36米。变(配)电硐室设备安装井下各水平中央变(配）电所、主排水泵房和下山开采的采区排水泵房的供电线路，不得少于两回路。其供电线路应来自各自的变压器和母线段，线路上不应分接任何负荷。设备的控制回路和辅助设备,必须有与主要设备同等可靠的备用电源。井下配电变压器中性点严禁直接接地。井下机电设备硐室选用的防爆电气设备必须符合煤矿安全规程规定要求。且入井前必须检查其“产品合格证”、“煤矿矿用产品标志”及安全性能；检查合格并签发合格证后方可入井。井下高压电动机、动力变压器的高压控制设备，必须有短路、过负荷、接地和欠压释放保护。井下由采区变电所、移动变电站或配电点引出的馈电线上，应装设短路、过负荷和漏电保护装置。低压电动机的控制设备应具有短路、过负荷、单相断线、漏电闭锁保护装置及远程控制装置。井下配电网络（变压器馈出线路、电动机等)均应装设过流、短路保护装置;必须用该配电网络的最大三相短路电流校验开关设备的分断能力和动、热稳定性以及电缆的热稳定性。必须正确选择熔断器的熔体。必须用最小两相短路电流校验保护装置的可靠动作系数.保护装置必须保证配电网络中最大容量的电气设备或同时工作成组的电气设备能够起动。高压电网必须采取措施限制单相接地电容电流不超过20A。地面变电所和井下中央变电所的高压馈电线上,必须装设有可选择性的单相接地保护装置。供移动变电站的高压馈电线上，必须装设有选择性的动作于跳闸的单相接地保护装置.井下低压馈电线上，必须装设捡漏保护装置或有选择性的漏电保护装置，保证自动切断漏电的馈电线路.煤电钻必须使用设有检漏、漏电闭锁、短路、过负荷、断相、远距离起动和停止煤电钻功能的综合保护。信号、照明必须使用设有检漏、短路、过负荷综合保护装置。防爆电气设备必须符合:3。2.12。1 隔爆结合面(类）的最大间隙、直径差或最小有效长度（宽度）必须符合规定要求,快动式门或盖的隔爆结合面的最小有效长度必须不小于25mm。3.2。12。2 隔爆电动机轴与轴孔的隔爆结合面在正常工作状态情况下不应产生摩擦。用圆筒隔爆结合面时，轴与轴孔配合的最小单边间隙不少于0。075mm;用滚动轴承结构时，轴与轴孔的最大单边间隙不大于规定标准的轴承盖允许最大间隙的2/3。3。2.12。3 隔爆结合面的表面粗糙度RA不大于6。3um；隔爆结合面的法兰减薄厚度,应不大于原设计规定的维修余量。3。2.12.4 隔爆结合面不得有锈蚀及油漆，应涂防锈油或磷化处理.如有锈迹，用棉纱檫净后，留有青褐色氧化亚铁云状痕迹，用手摸无感觉.涂防锈油时，应在防爆面上形成一层薄膜为宜，油中不得有机械性杂物或其它颗粒状杂物。3。2。12。5 防爆外壳变形长度不得超过50mm，凸凹深度不断超过5mm。3。2.12。6 防爆外壳内外不得有锈皮脱落.3.2。12。7 隔爆设备的隔爆腔之间不得直接贯通，必须保持原设计的防爆性能，接线柱、接线座不得有转动、裂纹晃动现象。3。2。12。8 防爆外壳无开焊，观察孔胶封良好，无破损,无裂纹,观察窗孔玻璃表面伤痕深度不得大于1mm.3。2.12。9 操作手柄与隔爆外壳盖间的闭锁关系正确可靠,符合要求。3.2。12.10 接线室（腔)内应保持干净卫生，无杂物和水珠；使用铠装电缆的接线室内允许有少量的油但应定期擦干.接线工艺及进出线嘴应符合3。2。13.1 接线螺栓和螺母的螺纹无损伤,无放电痕迹，接线零部件齐全,有卡爪、弹簧垫、背帽等，接线要整齐，无毛刺,卡爪不压胶皮或其它绝缘物，也不得压或接触屏蔽层，芯线裸露距卡爪不大于10mm。3。2.13。2 接线室内地线长度应以松开线嘴卡兰拉动电缆时，相线被拉松或拉脱地线不掉为宜.接地螺栓、螺母、垫圈不允许有绝缘物，卡爪（或平垫）要镀锌或镀锡.高压间的连接一律采用压接技术,接线柱使用压板接线时，压板凹面一律朝下.3。2.13.3 固定设备的引入（出)线的终端接头应用线鼻子或过渡接头，导线连接牢固可靠,接头温度不得超过导线温度。3.2.13.4 隔爆腔内导线的电气间隙和爬电距离应符合井下防爆电气检查标准规定要求，隔爆电动机斜面接线盒盒盖严禁反装.3.2。13.5 隔爆开关闭锁后,接线板正面的带电螺栓应用绝缘材料封堵隔离带电体，断路器应装设隔离护罩。3。2.13.6 隔爆设备和元件应放置平、直、稳。接线后,盖板和转盖一律朝外，便于检修和维护，喇叭嘴严禁朝上,喇叭嘴电缆出线口处应平滑，不得出现死弯.3.2。13。7 低压隔爆开关接线室不允许由电源侧进出线至负荷侧接线,或由负荷进线侧至电源侧接线；磁力启动器的小喇叭嘴严禁引入引出动力线；3。2.13。8 电缆护套（铅皮)伸入器壁长度应符合5mm10mm的要求，如电缆粗穿不进时，可将深入器壁部分锉细,但护套与密封圈结合部位不得锉细。3。2.13.9 接地线使用镀锌钢绞线时，接头应使用专用连接卡板连接（卡板长度不得小于150mm）；使用镀锌扁铁时，应用两道镀锌螺栓紧固，并加弹簧垫或背帽，螺栓直径不得小于10mm.3。2.13。10 高压隔爆开关接线盒引入铠装电缆后应用绝缘胶灌至电缆三叉以上。3。2。13.11 接线后紧固件的紧固程度以抽拉电缆不窜动为合格,线嘴压紧后应有余量，余量不得小于1mm.3.2.13。12 线嘴与密封圈之间密封圈与联通节之间只限安装一个金属圈，不得充填其它杂物（包括再加密封圈)3。2.13.13 压叠式线嘴压紧电缆后，其压扁量不准超过电缆直径的10。3.2.13。14 隔爆腔的空闲接线嘴，应用密封圈及厚度不小于2mm的钢垫板封堵压紧，进出线嘴的压紧程度：螺旋线嘴一般用单手正方向用力拧不动为合格;压叠式线嘴用单手晃动，喇叭嘴无明显晃动为合格。高压隔爆开关空闲的接线嘴，应用与线嘴法兰厚度、直径相符的钢垫板封堵压紧.其隔爆接合面的间隙应符合规定要求.3。2.13.15 线嘴应平行压紧，两压紧螺栓入扣差大于5mm.密封圈、挡板、金属圈3.2.14.1 密封圈材质须用GB/T6031标准规定的硬度IRHD变化量不超过20的橡胶制造密封圈,其分层侧应面向接线腔内。密封圈内径与电缆外径差应小于1mm，4mm2及以下电缆的密封圈内径不得大于电缆外径;密封圈外径与进线装置内径间隙应符合；D20时,间隙1。0；20D60时,间隙1。5;D60时，间隙2.0。密封圈宽度应大于电缆外径的0。7倍,电缆直径不大于20mm时密封圈非压缩轴向长度最小为20mm，电缆直径大于20mm时密封圈非压缩轴向长度最小为25mm.密封圈厚度应大于电缆外径的0.3倍，且必须大于4mm(70mm2电缆除外)3.2。14.2 密封圈无破损，刀削后应整齐平滑，不得出现锯齿状,锯齿直径差不得大于2mm（含2mm)。3。2.14。3 电缆与密封圈之间不得包扎其它物体。接线嘴紧固后密封圈的分层应不出现分层,如因缆线被猛力拖拽致使分层外凸，但外凸不得大于密封圈宽度的1/3。3.2。14。4 档板厚度应不小于2mm，其直径与进线装置内径间隙应符合上述a)中规定要求.3。2.14。5 螺旋式空闲喇叭嘴的密封圈、档板、金属圈应依次装入，且只能装一个。紧固件3.2.15.1 紧固用的螺栓、螺母、垫圈等齐全、紧固,无锈蚀。3。2.15。2 同一部位的螺栓、螺母规格应一致,平垫、弹簧垫的规格与螺栓直径相符合。3。2.15。3 紧固在护圈内的螺栓,其上端平面不得超出护圈高度，并须用专用工具才能松紧.3.2。15。4 隔爆结合面紧固螺栓要齐全，螺母、透眼螺孔应拧满扣。3.2。15。4 用螺栓紧固不透眼螺孔的部件,紧固后螺孔须留有大于2倍防松垫圈厚度的螺纹余量。螺栓拧入螺孔长度应不小于螺栓直径，但铸铁、铜、铝件不应小于螺栓直径的1.5倍.不透孔处距内腔的壁厚应不小于螺栓直径的1/3，且至少不小于3mm。3。2。15。5 隔爆结合面紧固螺栓应加弹簧垫或背帽（用弹簧垫时其规格应与螺栓一致），其拧紧程度应以压平弹簧垫为合格。螺栓不得松动，不得加原设计结构以外的平垫或其它物品。3。2。15。6 电缆线路3.2。15.7 橡套电缆的连接应采用硫化热补或同等效能的冷补。3。2.15。8 井下拖运橡套电缆应注意不得损坏护套，漏出芯线或屏蔽层。井下电缆(包括通讯、照明、信号、控制、监控以及高、低压橡套电缆)的连接必须采用接线装置(接线盒).3.2。15。9 铠装电缆的连接必须采用接线盒连接，且使用灌注绝缘物填充严密，不得有芯线接头漏出。电缆的末端必须安装防爆电气设备或防爆元件。3.2。15。10 橡套电缆伤痕深度不得超过绝缘层达最簿处1/2，长度20mm,沿电缆围长1/3。3。2.15.11 橡套电缆(包括四小线)在喇叭嘴出口处不得出现死弯，不得出现绝缘护套和相线分相绝缘橡胶分层。各种保护3。2。16。1 变电硐室、单独装设的高压电气设备、配电点、采掘工作面分路开关、风电联锁开关、高压接线盒均须装设局部接地极,三台以上电气设备或三台及三台以上开关在一起时（其中两台电气设备之间的距离不大于5米），也必须装设局部接地极.具体按照井下电气设备保护接地安装技术标准要求操作。3。2。16.2 照明信号、煤电钻综合保护和检漏继电器要有合格的主、辅接地极（采用附加直流保护原理的捡漏继电器必须有辅助接地极）,主、辅接地极间距不得小于5M。3.2。16.3 各种防爆电气设备的保护装置和附属元件必须齐全、完整、可靠、整定正确合理、严禁损坏、拆除、短接。3。2。16.4 高压真空开关的绝缘监视保护必须使用，移动变电站必须采用监视型屏蔽橡套电缆,移动变电站高压隔离开关必须实现开盖闭锁和急停。3。2。16。5 电气设备的整定执行煤矿井下低压电网短路保护装置的整定细则井下排水泵房矿井主要水泵房必须有工作、备用和检修的水泵。工作水泵的能力，应能在20h内排出矿井24h的正常涌水量（包括充填水及其他用水）.备用水泵的能力应不小于工作水泵能力的70。工作和备用水泵的总能力，应能在20h内排出24h的最大涌水量。检修水泵的能力应不小于工作水泵能力的25。水文地质条件复杂的矿井，可在主泵房内预留安装一定数量水泵的位置。必须有工作和备用的水管。工作水管的能力应能配合工作水泵在20h内排出矿井24h的正常涌水量.工作和备用水管的总能力,应配合工作和备用水泵在 20h内排出矿井24h的最大涌水量。工作、备用以及检修水泵的配电设备能相适应,并能够同时开动工作和备用水泵.主要泵房至少有2个出口，一个出口经斜巷通到井筒，并应高出泵房底板7m以上；另一个出口通到井底车场,在此出口通路内，应设置易于关闭的既能防水又能防火的密闭门。泵房和水仓的连接通道，应设置可靠的控制闸门。主要水仓必须有主水仓和副水仓，当一个水仓清理时,另一个水仓能正常使用.水仓在正常在1000m3/h以下，主要水仓的有效容量应能容纳8h的正常涌水量.正常涌水量大于1000m3/h的矿井，主要水仓有效容量按:有效容量（V）=2（矿井每小时正常涌水量Q3000）.但主要水仓的总有效容量不得小于4h的矿井正常涌水量。水仓进口处应设置箅子。对涌水中带有大量杂质的应设置沉淀池。附加说明:1.本标准由曙光煤矿标准化委员会提出.2。本标准由曙光煤矿机运区负责起草.
