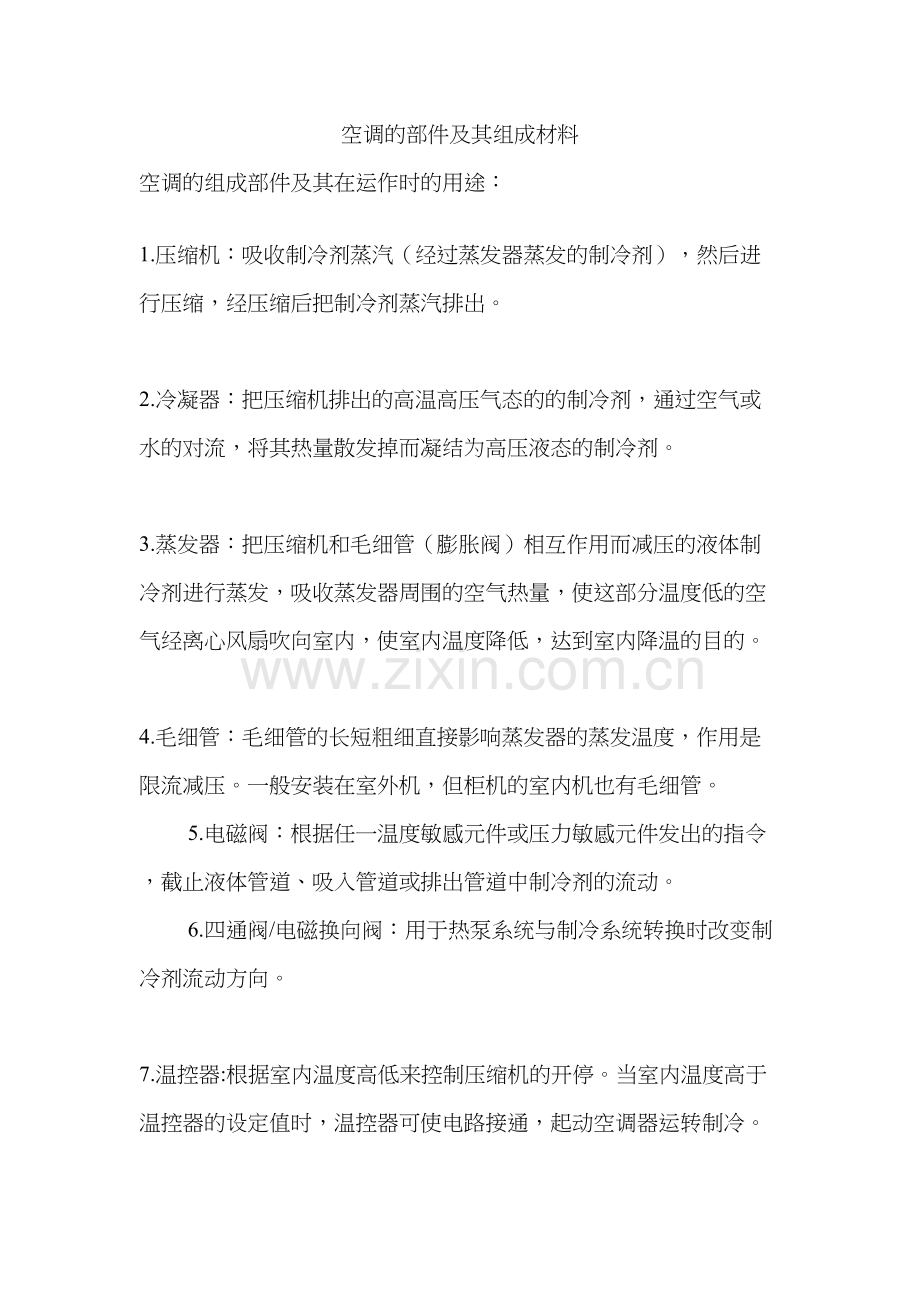

空调组成及材料空调的部件及其组成材料空调的组成部件及其在运作时的用途： 1.压缩机：吸收制冷剂蒸汽（经过蒸发器蒸发的制冷剂），然后进行压缩，经压缩后把制冷剂蒸汽排出。 2.冷凝器：把压缩机排出的高温高压气态的的制冷剂，通过空气或水的对流，将其热量散发掉而凝结为高压液态的制冷剂。 3.蒸发器：把压缩机和毛细管（膨胀阀）相互作用而减压的液体制冷剂进行蒸发，吸收蒸发器周围的空气热量，使这部分温度低的空气经离心风扇吹向室内，使室内温度降低，达到室内降温的目的。 4.毛细管：毛细管的长短粗细直接影响蒸发器的蒸发温度，作用是限流减压。一般安装在室外机，但柜机的室内机也有毛细管。5.电磁阀：根据任一温度敏感元件或压力敏感元件发出的指令，截止液体管道、吸入管道或排出管道中制冷剂的流动。6.四通阀/电磁换向阀：用于热泵系统与制冷系统转换时改变制冷剂流动方向。 7.温控器:根据室内温度高低来控制压缩机的开停。当室内温度高于温控器的设定值时，温控器可使电路接通，起动空调器运转制冷。 8.化霜控制器：室外换热器除霜有多种方法，主要有水冲洗、电热元件加热和热气循环加热等。现主要介绍热气循环加热：由化霜控制器控制四通换向阀换向，空调器由制热状态运行变为制冷状态运行，即室外侧蒸发器转换为冷凝器运行，故能使霜层很快融化。同时在除霜期间，风扇电机电源切断，使风机不工作，这样空调器就不会向室内吹冷风。 9. 过载保护器：当空调室内热负荷过大、环境温度过高、室外侧冷凝器散热效果很差、压缩机卡缸、电气线路短路时，均可引起空调器压缩机过负荷，容易将压缩机电机烧毁。所以，在空调中均安装有过负荷保护器，以防空调器电机过负荷烧坏。 10.运行电容：主要是用来减小运行电流和提高电机功率因数。在电路中，运行电容器与电机起动绕组串联，与绕组并联。 11.压力控制器：是一种由压力信号控制的电器开关，当空调器中压缩机的排出压力超过设定值时或吸入压力低于设定值时，压力控制器的触点分别切断电源，使压缩机停止工作，起到保护和自动控制的作用。 12.风扇：通过空气的对流与换热器进行热交换。 13.空调器采用了几种风扇，柜机室内机用的是离心风扇，挂机室内机用的是贯流风扇，而分体机室外机用的是轴流风扇；窗机也是采用轴流风扇。 14.（制冷时）室内风扇的作用是将室内的热空气吸进，同时把蒸发器翅片的冷气带出，使房间变冷；室外风扇的作用是将通过冷凝器翅片把室内的热空气排出。15.（制热时）室内风扇的作用是将从室外吸收的热量通过蒸发器带进房间，使室内的温度升高；室外风扇的作用是吸收室外的热量通过管道带进室内。16.离心风扇：将室内空气吸入蒸发器表面进行降温去湿。它的特点是风量大、噪声小、压头低。17.贯流风扇：将室内风气吸入分体壁挂式空调器蒸发器表面进行降温去湿。它由细长的离叶片组成，其特点是风量大、噪声小、压头低。18.轴流风扇：用来冷却冷凝器。19.风扇电机：为单相或三相异步电动机，要求其运转平稳、振动小、噪声低。 20.空气过滤网：由各种纤维材料制成细密的网格形状。室内空气首先通过空气过滤网，滤去灰尘后，再进入蒸发器进行热交换 21.空调外壳：将各空调设备装在内部，减小占地体积，便于整机搬运和安装，美观。1.空调压缩机主要由五大零件组成：上下法兰，汽缸，曲轴，阀片，活塞等。其中大多数都是使用铸件，其中上法兰中有一些小型号是使用粉末冶金件，大型号都是使用铸件，下法兰中除了双缸压缩机是使用铸件外，其他的也基本都是使用粉末冶金件。2. 基本上是碳钢列管式冷凝器，不锈钢列管式冷凝器和碳钢与不锈钢混合列管式冷凝三种，钢铁有利于热传递。3. 铜管和铝合金做的翅片4. 制作毛细管网的原料是PP-R、PE-RT等可热塑性塑料，可热熔成型，绿色环保，同时具有耐高温、耐高压、耐腐蚀的特点5. 软磁材料。能增强磁场。不加电时无磁性，加电时强磁性。无剩磁。优点，反应迅速6.同上7.主要材料是铝合金8.风扇叶子用PP时因为质量轻，韧性好，不易折。空调外壳一般是ABS做的，用PP的很少。
