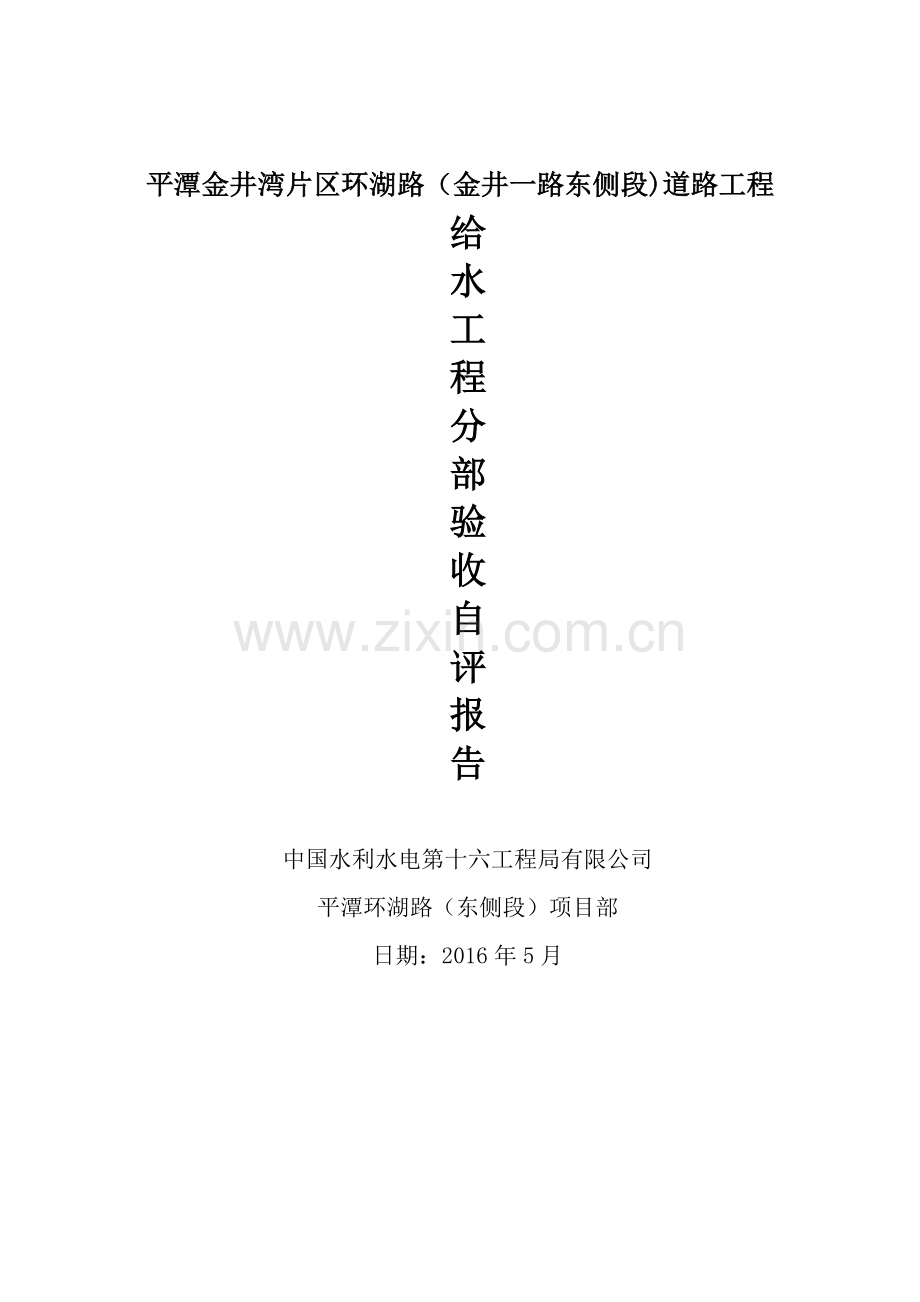

平潭金井湾片区环湖路（金井一路东侧段)道路工程
给
水
工
程
分
部
验
收
自
评
报
告
中国水利水电第十六工程局有限公司
平潭环湖路（东侧段）项目部
日期：2016年5月

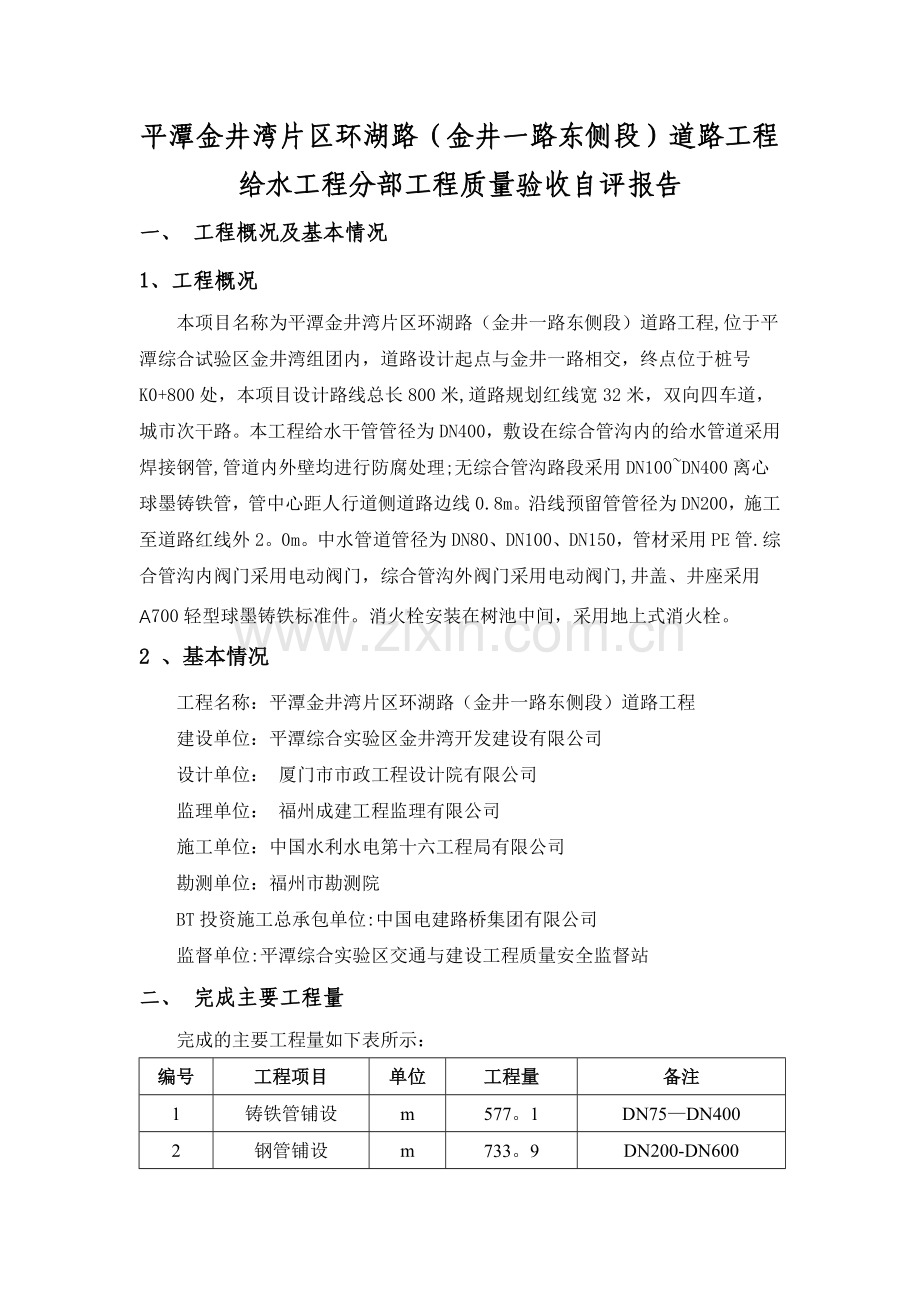

平潭金井湾片区环湖路（金井一路东侧段）道路工程
给水工程分部工程质量验收自评报告
一、 工程概况及基本情况
1、工程概况
本项目名称为平潭金井湾片区环湖路（金井一路东侧段）道路工程,位于平潭综合试验区金井湾组团内，道路设计起点与金井一路相交，终点位于桩号K0+800处，本项目设计路线总长800米,道路规划红线宽32米，双向四车道，城市次干路。本工程给水干管管径为DN400，敷设在综合管沟内的给水管道采用焊接钢管,管道内外壁均进行防腐处理;无综合管沟路段采用DN100~DN400离心球墨铸铁管，管中心距人行道侧道路边线0.8m。沿线预留管管径为DN200，施工至道路红线外2。0m。中水管道管径为DN80、DN100、DN150，管材采用PE管.综合管沟内阀门采用电动阀门，综合管沟外阀门采用电动阀门,井盖、井座采用A700轻型球墨铸铁标准件。消火栓安装在树池中间，采用地上式消火栓。
2 、基本情况
工程名称：平潭金井湾片区环湖路（金井一路东侧段）道路工程
建设单位：平潭综合实验区金井湾开发建设有限公司
设计单位： 厦门市市政工程设计院有限公司
监理单位： 福州成建工程监理有限公司
施工单位：中国水利水电第十六工程局有限公司
勘测单位：福州市勘测院
BT投资施工总承包单位:中国电建路桥集团有限公司
监督单位:平潭综合实验区交通与建设工程质量安全监督站
二、 完成主要工程量
完成的主要工程量如下表所示：
编号
工程项目
单位
工程量
备注
1
铸铁管铺设
m
577。1
DN75—DN400
2
钢管铺设
m
733。9
DN200-DN600
3
塑料管道铺设
m
247。15
DN80—DN150
4
各类其他砌筑井
座
21

三、 施工质量评估依据
1、平潭金井湾片区环湖路（金井一路东侧段）道路工程施工图纸及本工程施工合同。
2、国家、建设部颁发的现行设计规范、施工规范及技术规范、质量检验评定标准及验收办法.
《水及燃气管道用球墨铸铁管件》（GB/T 13295-2008）
《给水排水管道工程施工及验收规范》GB50268－2008
四、 施工原材料、成品、半成品的质量控制
用于本工程的原材料按设计要求和施工承包合同的要求进场。凡运到施工现场的原材料项目部均已向监理机构提交《工程材料/构配件/设备报审表，》经监理见证取样送检合格后,方投入使用，落实管理责任制确保了该工程原材料的合格性和真实性。
五、 施工过程中的质量控制
管槽开挖采用小型挖机机械开挖,保留20cm在铺管前用人工清理，若超挖应用中粗砂进行回填。
1、根据设计图纸检查基槽的开挖平面位置、尺寸、槽底深度；仔细观察槽壁、槽底土质类型、均匀程度和有关异常土质是否存在，核对基坑土质及地下水情况是否与勘察报告相符，检测管道沟槽地基承载力特征值合格后方可进入下一道工序。
2、技术人员和质检人员及现场施工人员要严格按照施工图纸指导施工;
3、给水管道进场前要严格审查其质量是否合格，要有质量验收合格证明书；
4、焊接后要检查焊接的饱和度是否符合要求，是否有漏焊；
5、给水管堆放应防止失散和变形。堆放时注意以下事项：
1）堆放场地应平整干燥，并备有足够的垫木、垫块、使构件得以放平、放稳；
2）当多层叠放时，必须使各层垫木在同一垂线上;
3）吊装构件时，要做好保护措施,吊装点用硬纸壳包装好.
六、 工程质量验收情况
原材料、构配件质量检测统计：
序号
试验项目名称
单位
组（份）数
检验结果
备注
1
砌墙砖检验报告
份
1
合格

2
水泥强度、物理性能检验报告
份
2
合格

3
普通砼用砂检验报告
份
1
合格

4
砂浆配合比设计报告
份
1
合格

5
砂浆、水泥净浆试块抗压强度
检验报告
份
1
合格

6
C25砼试块强度检验报告
份
2
合格

7
压实度（灌砂法)检验报告
份
5
合格

8
电弧焊钢管检测报告
份
1
合格

9
钢结构焊接超声波检测
份
1
合格

10
球墨铸铁检查井盖承载能力检测
份
1
合格

11
地基土承载力
份
1
合格

12
压力管道试验
份
2
合格

七、 质保资料的审查情况
（1）施工组织设计、施工方案、技术交底资料齐全;
(2）原材料合格证、试验资料齐全、有效，见证取样检测资料齐全;
（3）隐蔽工程检查记录填写规范、齐全;
（4）工程日志、施工记录齐全；
（5）管道沟槽地基承载力共检测4点，特征值均≥100kN/㎡，合格率 100％；
（6）11个钢管焊接接头全溶透连接焊接经超声波检测，所检焊缝均未发现超标缺陷，符合3级焊缝质量等级；
（7)本给水工程共进行2次压力管道严密性试验，试验段实测渗水量均小于允许渗水量，压力降值符合规范要求。
八、 分部（子分部)工程质量自评情况
分部工程
名称
子分部工程
名称
分项工程
名称
检验批次数
分项
评定意见
分部
评定意见
给水工程
／
沟槽开挖
17
合格
合格
沟槽回填
17
合格
管道基础
17
合格
管道铺设
24
合格
管道接口连接（焊接）
17
合格
管道接口连接（承插连接)
7
合格
C10砼垫层
6
合格
工作井底板钢筋制作
6
合格
工作井底板钢筋安装
6
合格
工作井底板模板安装
6
合格
工作井底板砼浇筑
6
合格
工作井井身砌筑
6
合格
工作井顶板制作安装
6
合格
工作井井室
6
合格
支墩
7
合格
各分项工程质量验收合格、质量控制资料齐全，评定合格，观感质量较好，给水分部工程自评结论为：合格。
