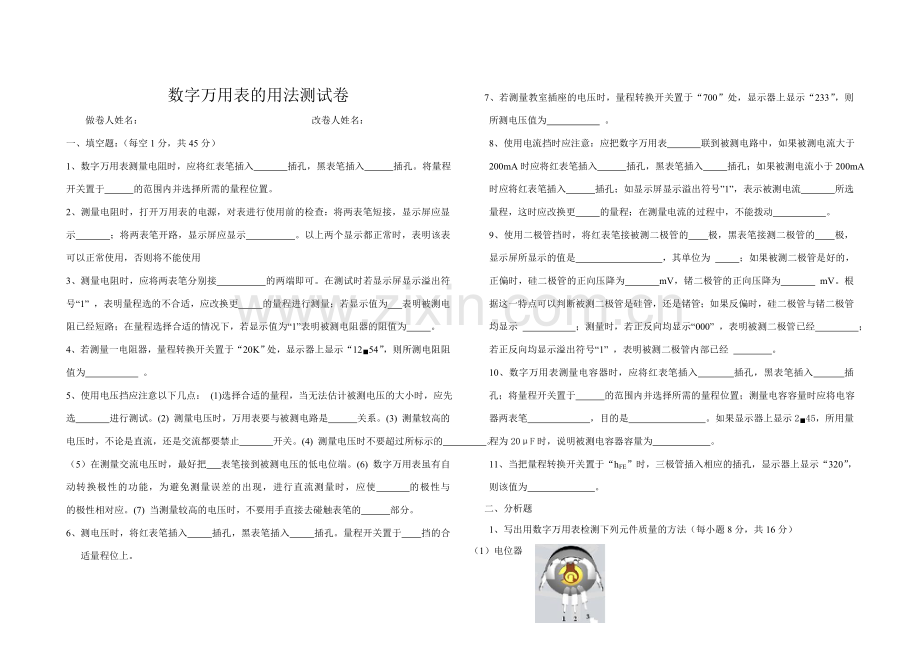

数字万用表的用法测试卷做卷人姓名： 改卷人姓名：一、填空题：（每空1分，共45分）1、数字万用表测量电阻时，应将红表笔插入 插孔，黑表笔插入 插孔。将量程开关置于 的范围内并选择所需的量程位置。2、测量电阻时，打开万用表的电源，对表进行使用前的检查：将两表笔短接，显示屏应显示 ；将两表笔开路，显示屏应显示 。以上两个显示都正常时，表明该表可以正常使用，否则将不能使用3、测量电阻时，应将两表笔分别接 的两端即可。在测试时若显示屏显示溢出符号“1” ，表明量程选的不合适，应改换更 的量程进行测量；若显示值为 表明被测电阻已经短路；在量程选择合适的情况下，若显示值为“1”表明被测电阻器的阻值为 。4、若测量一电阻器，量程转换开关置于“20K”处，显示器上显示“1254”，则所测电阻阻值为 。5、使用电压挡应注意以下几点： (1)选择合适的量程，当无法估计被测电压的大小时，应先选 进行测试。(2) 测量电压时，万用表要与被测电路是 关系。(3) 测量较高的电压时，不论是直流，还是交流都要禁止 开关。(4) 测量电压时不要超过所标示的 。（5）在测量交流电压时，最好把 表笔接到被测电压的低电位端。(6) 数字万用表虽有自动转换极性的功能，为避免测量误差的出现，进行直流测量时，应使 的极性与 的极性相对应。(7) 当测量较高的电压时，不要用手直接去碰触表笔的 部分。6、测电压时，将红表笔插入 插孔，黑表笔插入 插孔。量程开关置于 挡的合适量程位上。7、若测量教室插座的电压时，量程转换开关置于“700”处，显示器上显示“233”，则所测电压值为 。8、使用电流挡时应注意：应把数字万用表 联到被测电路中，如果被测电流大于200mA时应将红表笔插入 插孔，黑表笔插入 插孔；如果被测电流小于200mA时应将红表笔插入 插孔；如显示屏显示溢出符号”1”，表示被测电流 所选量程，这时应改换更 的量程；在测量电流的过程中，不能拨动 。9、使用二极管挡时，将红表笔接被测二极管的 极，黑表笔接测二极管的 极，显示屏所显示的值是 ，其单位为 ；如果被测二极管是好的，正偏时，硅二极管的正向压降为 mV，锗二极管的正向压降为 mV。根据这一特点可以判断被测二极管是硅管，还是锗管；如果反偏时，硅二极管与锗二极管均显示 ；测量时，若正反向均显示“000” ，表明被测二极管已经 ；若正反向均显示溢出符号“1” ，表明被测二极管内部已经 。10、数字万用表测量电容器时，应将红表笔插入 插孔，黑表笔插入 插孔；将量程开关置于 的范围内并选择所需的量程位置；测量电容容量时应将电容器两表笔 ，目的是 。如果显示器上显示245，所用量程为20F时，说明被测电容器容量为 。11、当把量程转换开关置于“hFE”时，三极管插入相应的插孔，显示器上显示“320”，则该值为 。二、分析题1、写出用数字万用表检测下列元件质量的方法（每小题8分，共16分）（1）电位器 （2） 变压器 2、写出用数字万用表检测下列器件质量的方法（每小题8分，共24分）（1）二极管 （2）可控硅（3）三极管3、若下图中的静态电流为15mA，请你用数字万用表写出测该电流的方法过程，并在图中连上电流表。（5分）4、若下图中的电源电压为5v,输入信号电压为10mV，请你用数字万用表写出测该电压的方法过程，并在图中连上相应的电压表。（10分）
