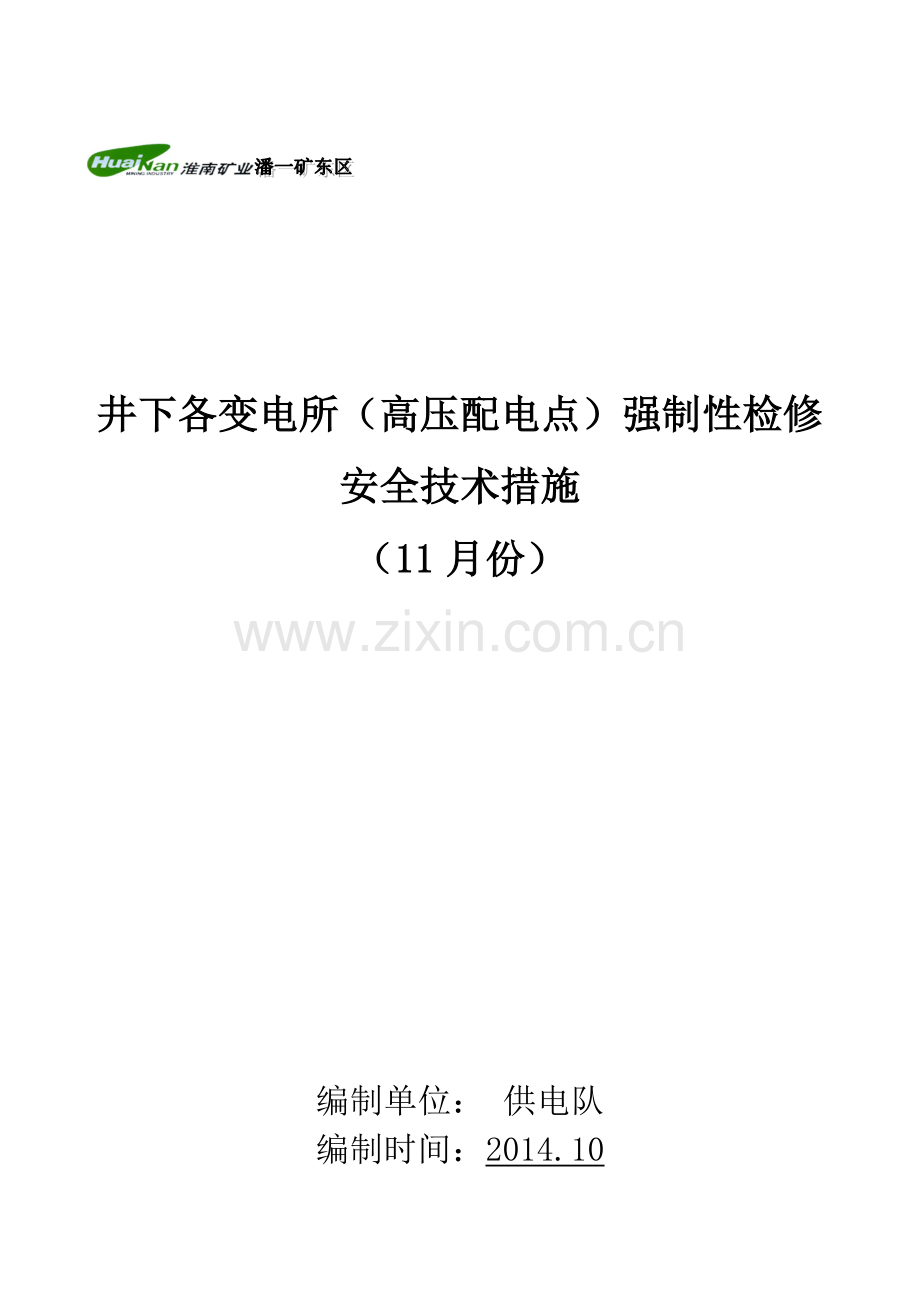

井下各变电所（高压配电点）强制性检修
安全技术措施
（11月份）

编制单位： 供电队
编制时间：2014.10

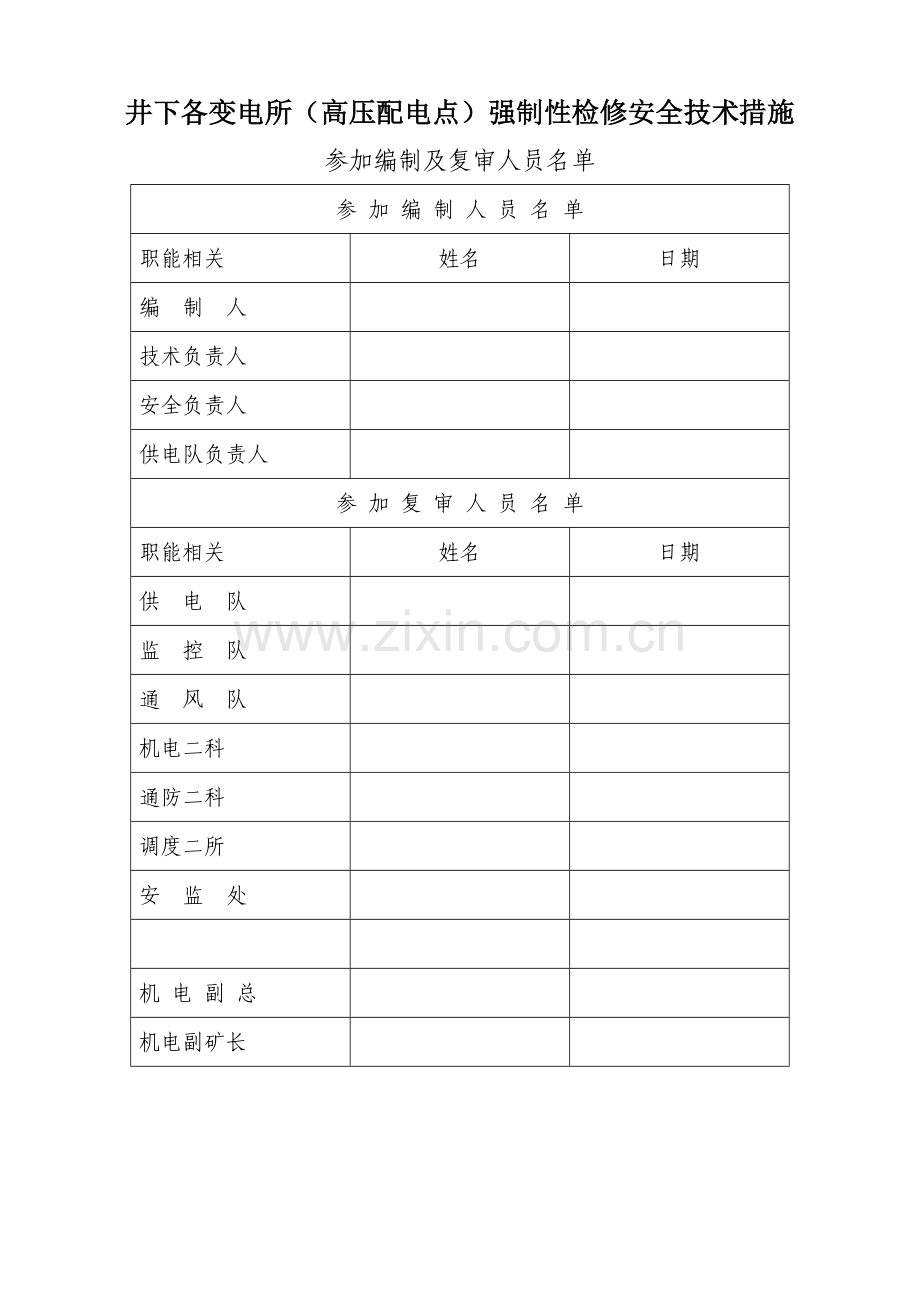

井下各变电所（高压配电点）强制性检修安全技术措施
参加编制及复审人员名单
参 加 编 制 人 员 名 单
职能相关
姓名
日期
编 制 人

技术负责人

安全负责人

供电队负责人

参 加 复 审 人 员 名 单
职能相关
姓名
日期
供 电 队

监 控 队

通 风 队

机电二科

通防二科

调度二所

安 监 处

机 电 副 总

机电副矿长

井下各变电所（高压配电点）强制性检修安全技术措施
会 审 意 见
1、检修前，查看所内的通风牌板，瓦斯浓度低于0.5%方可进行强制性检修。
2、在进风侧，悬挂瓦斯便携仪，安排专人盯视。若瓦斯浓度超过0.5%，立刻终止作业。

井下各变电所（高压配电点）强制性检修
安全技术措施
根据《潘一东井强制性检修计划》安排，在每月的1号、4号、5号、8号、12号、15号、18号、21号分别对井下中央变电所、西一11-2采区下部变电所、西一11-2采区上部变电所、西一13-1盘区下部变电所以及西二轨道大巷临时配电点进行强制性检修。为了确保在强制性检修期间井下供电系统安全可靠地运行以及强制性检修工作顺利地完成，特编制此措施。
一、井下各变电所（高压配电点）正常情况下供电方式为：
（一）井下中央变电所
井下中央变电所安装在副井井筒南侧，共36台高防开关，目前分四段运行，I段来自110kV变电所19#柜，II段来自110kV变电所46#柜，III段来自110kV变电所21#柜，IV段来自110kV变电所48#柜。
井下中央变电所19#、21#、46#、48#高开为进线开关，001#、002#、011#、021#、032#、042#高开为联络开关，正常情况下011#、021#、032#、042#高开处于热备用状态。1-5#高开供1#变（动力）、2-5#高开供2#变（动力）; 3-5#高开供3#变（局专）、4-5#高开供4#变（局专）。1-1#高开供西一采区下部变电所01#进线高开；1-3#高开供西一采区上部变电所01#进线高开；2-3#高开供西一采区上部变电所 02#进线高开；3-4#高开供西翼轨道大巷临时配电点01#进线高开；3-6#高开供主井配电点1#进线、4-6#高开供主井配电点2#进线。
（二）西一11-2采区下部变电所
西一11-2采区下部变电所共19台高开，I段电源来自井下中央变电所1-1#高开，II段电源自110kV变电所40#高开。
西一11-2采区下部变电所01#高开、40#高开为进线开关、00#高开为联络高开。02#高开供8#变（动力）、10#高开供2#变（动力）、12#高开供4#变（局专）、14#高开供6#变（局专）、 09#高开供1#变（动力）、11#高开供3#变（局专）、13#高开供5#变（局专）。
（三）西一11-2采区上部变电所
西一11-2采区上部变电所共21台高防开关，I段电源来自井下中央变电所1-3#高开，II段电源来自井下中央变电所2-3#高开。
西一11-2采区上部变电所01#高开、02#高开为进线高开、00#高开为联络高开。15#高开供1#变（动力）、16#高开供2#变（动力）、17#高开供3#变（局专）、18#高开供4#变（局专）、 19#高开供5#变（局专）、20#高开供6#变（局专）。
（四）西一13-1盘区上部变电所
西一13-1盘区下部变电所共有19台高开，I段电源来自井下中央变电所1-6#高开，II段电源来自井下中央变电所2-6#高开。
西一13-1盘区下部变电所01#高开、02#高开为进线开关、00#高开为联络高开。13#高开供1#变（动力）、14#高开供2#变（动力）、15#高开供3#变（局专）、16#高开供4#变（局专）、17#高开供5#变（局专）、18#高开供6#变（局专）。
（五）西二轨道大巷临时配电点
西二轨道大巷临时配电点共11台高防开关，I段电源来自井下中央变电所3-4#高开，II段电源来自西一采区下部变电所40-1#高开。
西二轨道大巷临时配电点01#高开、02#高开为进线高开、00#高开为联络高开。03#高开供1#变（局专）、04#高开供2#变（局专）、05#高开供3#变（动力）
二、井下各变电所（高压配电点）强制性检修期间供电方式如表1所示

表1：井下各变电所（高压配电点）强制性检修期间供电方式表
强检日期
强检变电所（高压配电点）
受影响的变电所（高压配电点）
强检修前的倒电操作步骤
强检后恢复供电的操作步骤
1号
中央变电所Ⅰ段；
西一11-2上部变电所Ⅰ段
1、 推进西一11-2上部变电所00#联络高开断路器小车；
2、 合西一11-2上部变电所00#联络高开；
3、 分西一11-2上部变电所01#进线高开；
4、 拉出西一11-2上部变电所01#进线高开断路器小车
届时，西一11-2上部变电所单回路运行。
1、推进西一11-2上部变电所01#进线高开断路器小车；
2、合西一11-2上部变电所01#进线高开；
3、分西一11-2上部变电所00#联络高开；
4、拉出西一11-2上部变电所00#联络高开断路器小车
届时，西一11-2上部变电所恢复正常供电方式。
西一13-1盘区下部变电所Ⅰ段
1、推进西一13-1盘区下部变电所00#联络高开断路器小车；
2、合西一13-1盘区下部变电所00#联络高开；
3、分西一13-1盘区下部变电所01#进线高开；
4、拉出西一13-1盘区下部变电所01#进线高开断路器小车
届时，西一13-1盘区下部变电所单回路运行。
1、推进西一13-1盘区下部变电所01#进线高开断路器小车；
2、合西一13-1盘区下部变电所01#进线高开；
3、分西一13-1盘区下部变电所00#联络高开；
4、拉出西一13-1盘区下部变电所00#联络高开断路器小车
届时，西一13-1盘区下部变电所恢复正常供电方式。
西一11-2采区下部变电所Ⅰ段
无

4号
中央变电所II段；
西一11-2上部变电所II段
1、推进西一11-2上部变电所00#联络高开断路器小车；
2、合西一11-2上部变电所00#联络高开；
3、分西一11-2上部变电所02#进线高开；
4、拉出西一11-2上部变电所02#进线高开断路器小车
届时，西一11-2上部变电所单回路运行。
1、推进西一11-2上部变电所02#进线高开断路器小车；
2、合西一11-2上部变电所02#进线高开；
3、分西一11-2上部变电所00#联络高开；
4、拉出西一11-2上部变电所00#联络高开断路器小车
届时，西一11-2上部变电所恢复正常供电方式。
西一13-1盘区下部变电所II段
1、推进西一13-1盘区下部变电所00#联络高开断路器小车；
2、合西一13-1盘区下部变电所00#联络高开；
3、分西一13-1盘区下部变电所02#进线高开；
4、拉出西一13-1盘区下部变电所02#进线高开断路器小车
届时，西一13-1盘区下部变电所单回路运行。
1、推进西一13-1盘区下部变电所02#进线高开断路器小车；
2、合西一13-1盘区下部变电所02#进线高开；
3、分西一13-1盘区下部变电所00#联络高开；
4、拉出西一13-1盘区下部变电所00#联络高开断路器小车
届时，西一13-1盘区下部变电所恢复正常供电方式。
西一11-2采区上部变电所II段
西二轨道大巷临时配电点II段
1、推进西二轨道大巷临时配电点00#联络高开断路器小车；
2、合西二轨道大巷临时配电点00#联络高开；
3、分西二轨道大巷临时配电点02#进线高开；
4、拉出西二轨道大巷临时配电点02#进线高开断路器小车
届时，西二轨道大巷临时配电点单回路运行。
1、推进西二轨道大巷临时配电点02#进线高开断路器小车；
2、合西二轨道大巷临时配电点02#进线高开；
3、分西二轨道大巷临时配电点00#联络高开；
4、拉出西二轨道大巷临时配电点00#联络高开断路器小车
届时，西二轨道大巷临时配电点恢复正常供电方式。
5号
中央变电所III段
西二轨道大巷临时配电点I段
1、推进西二轨道大巷临时配电点00#联络高开断路器小车；
2、合西二轨道大巷临时配电点00#联络高开；
3、分西二轨道大巷临时配电点01#进线高开；
4、拉出西二轨道大巷临时配电点01#进线高开断路器小车
届时，西二轨道大巷临时配电点单回路运行。
1、推进西二轨道大巷临时配电点01#进线高开断路器小车；
2、合西二轨道大巷临时配电点01#进线高开；
3、分西二轨道大巷临时配电点00#联络高开；
4、拉出西二轨道大巷临时配电点00#联络高开断路器小车
届时，西二轨道大巷临时配电点恢复正常供电方式。
西一13-1盘区下部变电所I段
无

8号
中央变电所Ⅳ段
无

西一13-1盘区下部变电所II段
无

12号
西一11-2采区上部变电所Ⅰ段
无

15号
西一11-2采区上部变电所Ⅱ段
无

东绕道临时配电点
无

18号
西二轨道大巷临时配电点Ⅰ段
无

21号
西二轨道大巷临时配电点II段
无

倒电安全注意事项：
1、强制性检修前，必须安排专人到受影响的变电所（高压配电点）负责倒电事宜，各变电所（配电点）值班人员配合。安排的专人必须熟知受影响的变电所（高压配电点）的供电方式，倒电操作步骤以及电气设备性能。
2、受影响的变电所（高压配电点）倒电操作结束，并观察5分钟后，方可进行强检变电所的检修工作。
3、强检变电所（高压配电点）线路必须在上级电源开关、强检变电所（配电点）联络高开、桥母高开必须同时悬挂停电牌。
4、强制性检修时，供电队供电班必须安排专人到上级变电所联系停送电事宜。
5、操作高压电气设备时，操作人员必须穿戴试验合格的绝缘手套和绝缘靴。
6、操作时，必须一人操作一人监护。
7、严格执行“谁停电，谁挂牌，谁摘牌，谁送电”的停送电制度。
8、操作高压电气设备时，严格执行操作票工作票制度。

三、安全技术措施：
1、操作人员必须持证上岗。
2、操作人员必须穿戴试验合格的绝缘手套和绝缘靴，使用合格的试电笔，并且严格遵守停电、验电、放电、挂地线、挂停电牌的操作程序。
3、操作时，必须一人操作一人监护。
4、严格执行“谁停电，谁挂牌，谁摘牌，谁送电”的停送电制度。
5、操作高压电气设备时，严格执行操作票工作票制度。
6、强制性检修现场，必须明确现场负责人。所有检修人员必须听从指挥，服从管理。
7、强制性检修时，供电队必须至少安排一名副队长及以上管理人员现场跟班。
8、供电队若2个及以上地点同时检修时，每个检修地点必须分别指定一名停送电联系人，负责停送电联系工作，并必须在措施贯彻表内明确。
9、检修前，必须检查灭火器等消防器材有效可靠，并且有足够的消防沙。
10、双回路供电地点，如绞车队副井下口和保运队中央泵房控制电源等，供电电源必须在检修前切换至非检修线路。
11、在强制性检修期间，井下中央变电所供电的施工地点若要同时检修，其须持合格有效的《停送电工作票》，到井下中央变电所办理停送电手续，并且必须悬挂停电牌。
12、切断检修线路时，必须在进线开关和联络开关处分别挂停电牌。
13、切断检修线路后，应观察5分钟，待井下供电系统运转正常，方可进行检修。
14、在强制性检修期间，同一馈出线路上，若有两家及以上单位同时进行检修，各家单位都应履行停送电手续，否则，一律不准其检修，并且各检修单位都要悬挂停电牌。送电时，必须馈出线路上的停电牌全部摘除后，方可给予送电。
15、检修有双回路供电的开关时，必须挂接地线，注意返回电。
16、强制性检修期间，若有其他任一段失电，必须立即停止检修工作，将故障排除后，待恢复正常供电后，方可继续检修。
17、强制性检修期间，井下、地面各通讯点应保证畅通，电话灵敏可靠。
18、检修时，通风队必须安排瓦检员检查中央变电所附近20m范围内的瓦斯浓度，若发现瓦斯浓度达到或超过0.5%时，必须立即停止作业，采取有效措施，直至瓦斯浓度降至0.5%以下时方可继续施工。
19、在强制性检修期间，严禁做瓦斯闭锁试验和风电闭锁试验。
20、在强制性检修期间，不得做漏电试验及远端漏电试验。
21、在强制性检修期间，局扇单回路供电的施工单位安排专职局扇司机看管局扇，严禁脱离工作岗位。
22、在强制性检修期间，瓦检员在局扇单回路供电的迎头实时监测瓦斯浓度，若瓦斯异常及时通知矿调度。
23、强制性检修影响到井下双回路供电的地点，各单位应加强电工值班。
24、在强制性检修期间，严禁频繁启动大功率电气设备（如：迎头综掘机等）
25、检修前后，由现场负责人向矿调度汇报。
26、检修结束后，检修人员应在现场观察10分钟后，井下供电系统运转正常，方可离开现场。
27、检修人员认真填写检修记录，并填写开关内检修卡。
28、检修后，检修人员必须清理现场环境卫生。
29、各双回路供电用户应加强电气设备日常检修，保证在强制性检修期间，单回路供电线路安全可靠，尤其局扇及其供电线路。
30、各变电所（高压配电点）馈出负荷以供电队电管班供电系统图为准。
31、若因特殊原因，强制性检修时间更改，以供电队电管班通知为准。
32、其他未尽事项，按照集团公司、矿及行业规程相关规定执行。
