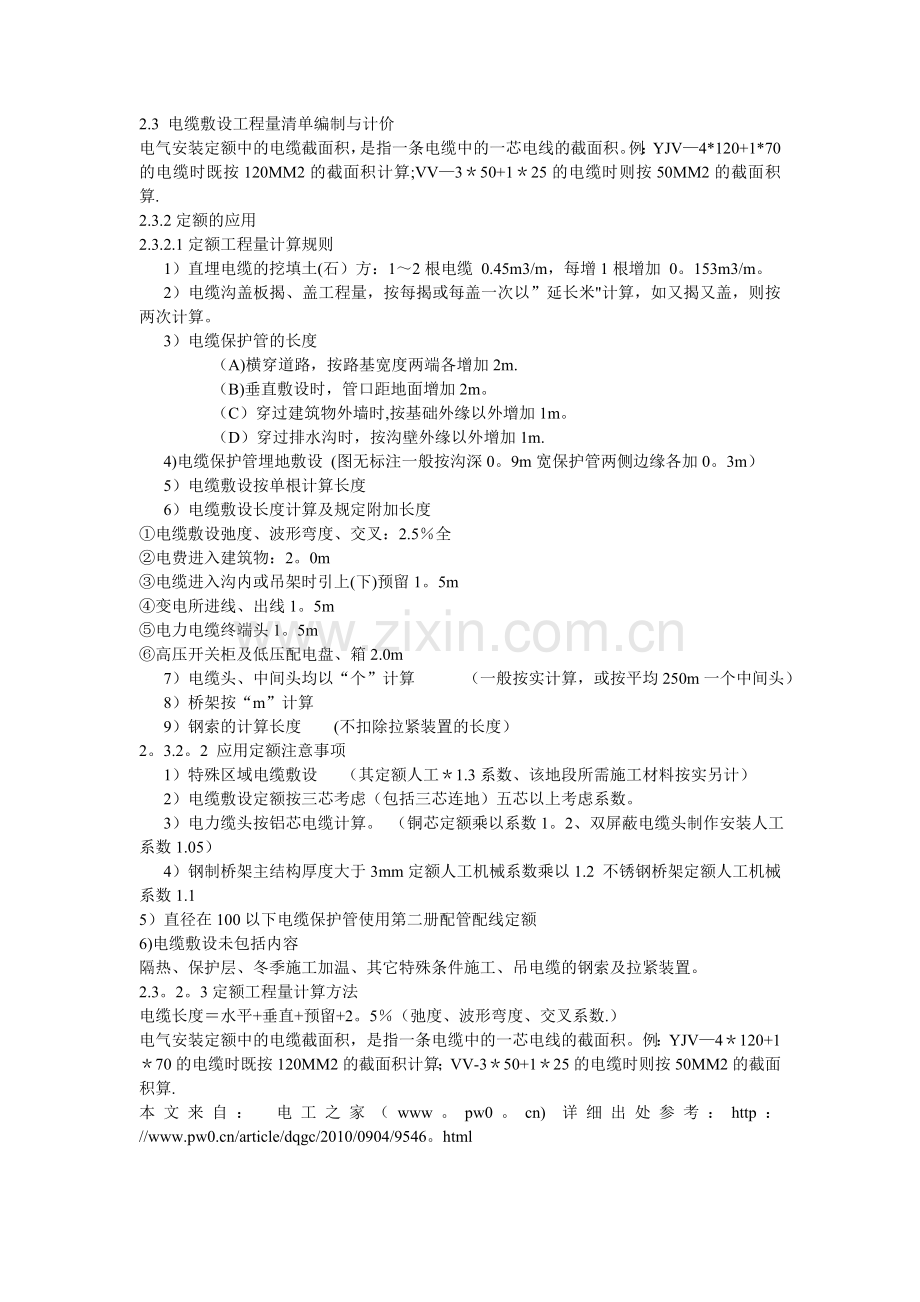

电缆敷设工程量清单编制与计价.doc

2.3 电缆敷设工程量清单编制与计价
电气安装定额中的电缆截面积，是指一条电缆中的一芯电线的截面积。例：YJV—4*120+1*70的电缆时既按120MM2的截面积计算;VV—3＊50+1＊25的电缆时则按50MM2的截面积算.
2.3.2定额的应用
2.3.2.1定额工程量计算规则
1）直埋电缆的挖填土(石）方：1～2根电缆 0.45m3/m，每增1根增加 0。153m3/m。
2）电缆沟盖板揭、盖工程量，按每揭或每盖一次以”延长米"计算，如又揭又盖，则按两次计算。
3）电缆保护管的长度
（A)横穿道路，按路基宽度两端各增加2m.
（B)垂直敷设时，管口距地面增加2m。
（C）穿过建筑物外墙时,按基础外缘以外增加1m。
（D）穿过排水沟时，按沟壁外缘以外增加1m.
4)电缆保护管埋地敷设 (图无标注一般按沟深0。9m宽保护管两侧边缘各加0。3m）
5）电缆敷设按单根计算长度
6）电缆敷设长度计算及规定附加长度
①电缆敷设弛度、波形弯度、交叉：2.5％全
②电费进入建筑物：2。0m
③电缆进入沟内或吊架时引上(下)预留1。5m
④变电所进线、出线1。5m
⑤电力电缆终端头1。5m
⑥高压开关柜及低压配电盘、箱2.0m
7）电缆头、中间头均以“个”计算 （一般按实计算，或按平均250m一个中间头）
8）桥架按“m”计算
9）钢索的计算长度 (不扣除拉紧装置的长度）
2。3.2。2 应用定额注意事项
1）特殊区域电缆敷设 （其定额人工＊1.3系数、该地段所需施工材料按实另计）
2）电缆敷设定额按三芯考虑（包括三芯连地）五芯以上考虑系数。
3）电力缆头按铝芯电缆计算。 （铜芯定额乘以系数1。2、双屏蔽电缆头制作安装人工系数1.05）
4）钢制桥架主结构厚度大于3mm定额人工机械系数乘以1.2 不锈钢桥架定额人工机械系数1.1
5）直径在100以下电缆保护管使用第二册配管配线定额
6)电缆敷设未包括内容
隔热、保护层、冬季施工加温、其它特殊条件施工、吊电缆的钢索及拉紧装置。
2.3。2。3定额工程量计算方法
电缆长度＝水平+垂直+预留+2。5％（弛度、波形弯度、交叉系数.）
电气安装定额中的电缆截面积，是指一条电缆中的一芯电线的截面积。例：YJV—4＊120+1＊70的电缆时既按120MM2的截面积计算；VV-3＊50+1＊25的电缆时则按50MM2的截面积算.
