网络视频监控项目验收报告.doc

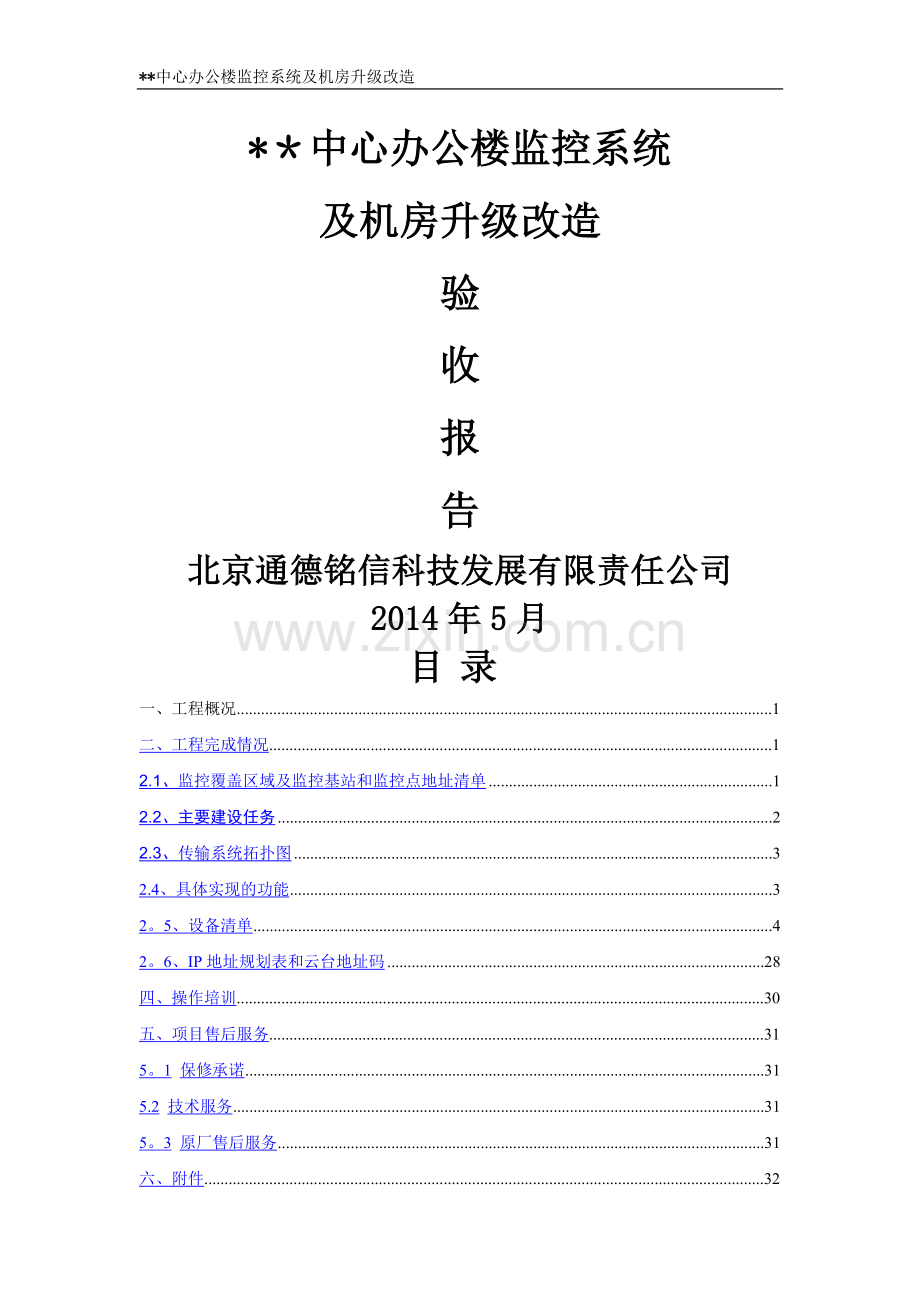

*中心办公楼监控系统及机房升级改造*中心办公楼监控系统及机房升级改造验收报告北京通德铭信科技发展有限责任公司2014年5月目录一、工程概况1二、工程完成情况12.1、监控覆盖区域及监控基站和监控点地址清单12.2、主要建设任务22.3、传输系统拓扑图32.4、具体实现的功能32。5、设备清单42。6、IP地址规划表和云台地址码28四、操作培训30五、项目售后服务315。1 保修承诺315.2 技术服务315。3 原厂售后服务31六、附件32七、其它事宜32八、签字盖章32一、工程概况工程名称：*中心办公楼监控系统及机房升级改造承建单位:北京通德铭信科技发展有限责任公司实施时间：整个工程严格按照合同内容，保证质量施工，该工程开工自2014年 _4_月 _14_ 日签合同时起，于2014年_5_ 月 _8_日工程全部竣工,于2014年 _5_月 _8_ 日系统投入试运行。承建方提供了完整的设备清单,技术资料和使用说明书。二、工程完成情况本工程按照合同要求完成了基础建设施工、布线、设备的安装调试和相关软件的安装与调试。2。1、监控覆盖区域及机房改造经过我方对现场实际情况的勘测，与甲方相关负责人经过协商确定28个监控点,覆盖主楼及附楼、副楼、别墅区、花房5个监控区域.同时对中心原机房设备进行改造，将员工办公、林区监控、办公区域监控与*宾馆分开，避免相互干扰。2.2、主要建设任务一、主楼1、 在1、2、3层楼道内安装3部红外网络高清枪机，实现对楼门和楼道内24小时监控；2、 在三层个会计室内安装1部红外网络高清枪机，实现室内24小时监控；3、 在值班室安装1部硬盘录像机和1部24口交换机,实现视频监控全天24小时监控及录像功能；4、 在主楼机房安装1台核心交换机，将办公、监控和林美宾馆分开.二、副楼1、 在1、2层楼道内安装4部红外网络高清枪机,实现对楼门和楼道内24小时监控；2、 利用一层原有机房建立监控中转站，将副楼和室外监控图像汇总上传至主楼监控值班室。三、室外1、 在室外安装16部红外网络高清枪机和三部红外网络球机，实现室外道路和苗圃24小时监控；2、 将室外监控信号汇总到室外设备箱中，通过光纤传到副楼监控中转站中.3、 室外线路均需穿管或敷设桥架,过路时需暗埋敷设.2.3、*中心办公楼监控设备连线图2。4、具体实现的功能1. 图像系统清晰、稳定，前端摄像机具备强光抑制功能和一定的夜视能力;2. 控制指挥系统先进、自动、实用、操作简单；3. 全部系统与设备达到经济、实用、高效的要求。4. 图像监控无死角，实现对工作区域全方位的监控,确保设备设施的安全。5. 对*中心原机房设备进行改造，将员工办公、林区监控、办公区域监控与*宾馆分开，避免相互干扰。2.5、主要设备清单序号产品名称型号设备参数数量1高清网络手动变焦红外摄像机9100IR30主处理器：ARM9图像传感器1/2.8英寸200万像素索尼ExmorCMOS超低照度传感器；图像分辨率：主码流：1080P（1280960）副码流：D1（704576）252网络红外球机9606采用1/2。8 type solid state Progressive Scan CMOS 传感器，200万像素; 优化H.264 Main Profile压缩算法，高压缩比，高画质,支持双码流；20X光学变倍。33网络硬盘录像机2816SR主处理器：工业级嵌入式微控制器操作系统：嵌入式LINUX操作系统视频标准:PAL（625线,50场/秒）网络:2个 RJ45接口， 10/100/1000M自适应1台4键盘TC-5820B三维控制键盘1个524口交换机 S5024P-EI传输速率：10/100/1000；网络标准IEEE 802.3i， IEEE 802。3u, IEEE 802.3ab， IEEE 802.3x；应用层级：二层1台68口交换机DES-1008D6个7光纤收发器2对8网络存储硬盘3tBsv监控专用6块9核心交换机LS5500-28C-EIHI以太网交换机主机，24GE+4SFP Combo+2Slot1台10接入交换机LS-3100V2-8TP-SIHI以太网交换机主机，24个10/100BaseT；2个10/100/1000,Base-T与1000BaseXSFP1台11光电转换器1台12无线路由1台13电脑主板1个14电脑显卡1个15设备箱1防雨500X400X2008个16设备箱2防雨1200X600X6001个17监控立杆5米3个6、IP地址规划表设备名称IP地址备注别墅台阶192。*.。大门三岔口192。*.*。*别墅下口192.*.*。别墅上口192。*.。*北花房东北192.*.*.*南花房东北192.*.南花房东南192.*。*.主楼东停车场192。*。*。*北高地基站监控球机192。*.北花房东南192.*.*.配电室西192.*.*.*主楼西南192.。北花房西北192。*。.南花房西192.*。*.林梅正门192.*。.附楼北192.*.*主楼正门192。*.*.*南楼二层192。*.*.*南楼二楼楼道192.*.*主楼三层192.*。*.南楼楼道192.*。*。*南楼大厅192。*。主楼大厅192.*.*.*主楼三层192.*.*三楼会计室192。*。.副楼楼后192.*.。*配电室球机192。*.花房西球机192.*.*。花房东球机192.*。*。*键盘192.*。*硬盘录像机192.*。*.*四、操作培训在整个施工过程中双方均能按合同规定履行各项义务，友好合作，圆满地完成了项目建设任务，承建方在施工过程中实施现场培训服务，为使用方单位系统维护及操作人员对监控系统进行了操作使用和维护培训，使用方单位系统维护及操作人员能够独立完成设备的操作及配置，维护设备正常运转。五、项目售后服务5.1保修承诺对于本次项目清单中所列产品,我们承诺均为原厂出产设备，并实行1年内设备免费维护保修，终生服务。5.2技术服务1.技术服务、故障响应时间承诺我们将发挥集成商技术工程师的优势.在本次项目中售后工程师响应时间为:24小时到达现场进行故障排除.除此之外我们提供技术响应：本地工程师724小时电话支持.2。技术服务、故障响应方式根据多年的项目实施经验将用户存储系统故障定义为不同的故障级别：一级故障-现有系统停机，或对最终用户的业务运作有严重影响。二级故障-现有系统的操作性能严重下降，或由于系统性能明显下降，使最终用户的业务运作受到严重影响。三级故障-系统的操作性能受损,但最终用户大部分业务运作仍可正常工作.四级故障-在产品功能，安装或配置方面需要信息或支援，但对最终用户的业务运作几乎无影响，或根本没有影响.工作时间内，所有报障用户将在一个小时内得到电话答复.工作时间以外的故障报告，对于一级和二级故障会在一个小时内提供答复，对于三级和四级故障则在第二个工作日内提供答复。同时，故障报告将按以下时限报告原厂工程师，以获得基于更大范围技术资源的技术支持：一级故障-二个小时以内，从用户向我公司报告故障时起。二级故障-四小时以内,从用户向我公司报告故障时起。三级故障-一个工作日以内,从用户向我公司报告故障时起.四级故障-五个工作日以内，从用户向我公司报告故障时起。5.3原厂售后服务本次项目提供的各部分产品，原厂商均提供厂商级别售后服务，包括厂商上门服务，备品备件服务，软件升级服务.六、附件附件一、操作手册附件二、相关验收表格附件三、硬件使用说明书七、其它事宜1、本验收报告一式二份，甲、乙各执一份。2、本验收报告自双方代表签字，加盖双方公章或合同章即生效。3、本验收报告签订地点:北京八、签字盖章中心办公楼监控系统及机房升级改造工程项目由北京通德铭信科技发展有限责任公司承建，于2014年 _4_月 _14_日合同签订日起开始实施，到2014年 _5_月 _8_日止实施完毕，直至日前系统运行正常、稳定、可靠；系统配件数量、品牌、规格、型号符合合同要求，技术指标和功能均达到了设计要求，设备安放位置合理,施工规范，技术资料完备，经甲、乙双方、监理代表共同现场验收，情况符合合同规定、同意进行单项验收。 甲方（盖章）： 甲方代表（签字）: 乙方（盖章）： 乙方代表（签字)： 日期: 年 月 日6
