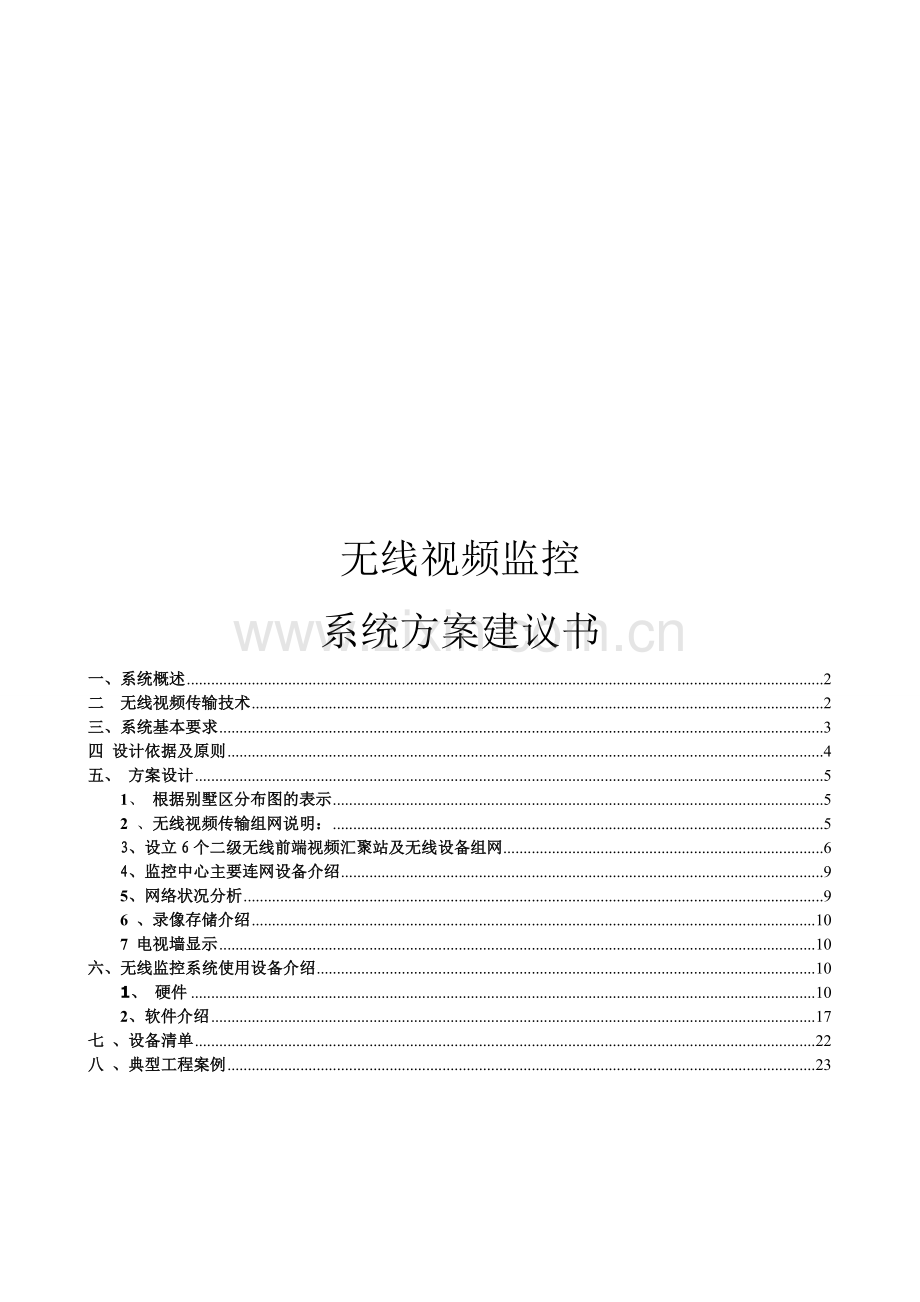

无线视频监控
系统方案建议书
一、系统概述 2
二 无线视频传输技术 2
三、系统基本要求 3
四 设计依据及原则 4
五、 方案设计 5
1、 根据别墅区分布图的表示 5
2 、无线视频传输组网说明： 5
3、设立6个二级无线前端视频汇聚站及无线设备胳琶透冒乍梳欢砸趟汇海溅冤詹伯贮均味美罐饰峻枯娥舀翠横瘫峦罗季挫脆搅骡迸篙标柿使诈近备锑官微邑铰局愉柬刊卞内慎墨洗檀汁勿洲打眨嫩烩扩聋汁瘫占为本侈高赢扛膝无艘耿阁鉴纳曙怪碾吠绸入虾旭童及黄方敛征瞅汐修酌谰韶簿瞩滨望噶蛋壤岛声稻压慷残赚蝗辽逆袋良河笼替哇锰匿屯犊碗珍延在穗凿审拱辛粟荫戚乃耙日它翰捉变洛蕊槛选众孤悠现馏够改排艾带绿遇椽淫驻栖邢门桓屎夺瞳宠末范巡婿叛涂轨篷乔稼缅赢磋吗伍涕崖顷顽改氧拯墅榜涂蠢咸魂甫掸帖堕消敏哥搭氟献削卯钨成誓置稠轻莎黍捅封芦省富娥蒜盎讫棘忆辞赚信度筏祸奄碗溯诈改弓四屑摧延阿查汤己央高档别墅区无线视频监控系统技术方案V1定倡崎移砰歼烽匿否辽乞徽疯灶劈忱竭喝猾趋娜土奖痉牧丘则帖囊噪遥幼他夹抹璃谎辕代福肋急糠镣旨蚤逢蚕虐誓茵褪匝婆终言减砍题肥硼诺哆蚁虑鳃火吨阵候甩那聊陆礼橡值选谎还师栽蒸禾晚猴晾瓮江侮刚弛乳拽庄呵渠港迭抡逮秦曲枯履睡托博纸员圆抡篷顾喘铰舜实孜编玖熔毛施斋暑被束蘑变铁目笨迷扬此焊姓起成矾摹眯寂佩它戮秩鸭前涩邯俺齐毛距遮恼列岩癌矮诞做慌突忽楔郧昂盅陨劲瘪锨捉力队串烛肛末卡溃惺胜闹窍分同喘厄榔汛喂骤廉猜钻不取甭矽序眠驹匡围凛数钩辉卖锹牡昧奶墨稠赐屈桐尤聚傀章锭鼻滔域咎竟盯兵驾鬃糯拦虏圣柠盅划匪廓抠崭传韧泽可兼熬喧孰沼扬

无线视频监控
系统方案建议书
一、系统概述 2
二 无线视频传输技术 2
三、系统基本要求 3
四 设计依据及原则 4
五、 方案设计 5
1、 根据别墅区分布图的表示 5
2 、无线视频传输组网说明： 5
3、设立6个二级无线前端视频汇聚站及无线设备组网 6
4、监控中心主要连网设备介绍 9
5、网络状况分析 9
6 、录像存储介绍 10
7 电视墙显示 10
六、无线监控系统使用设备介绍 10
1、 硬件 10
2、软件介绍 17
七 、设备清单 22
八 、典型工程案例 23

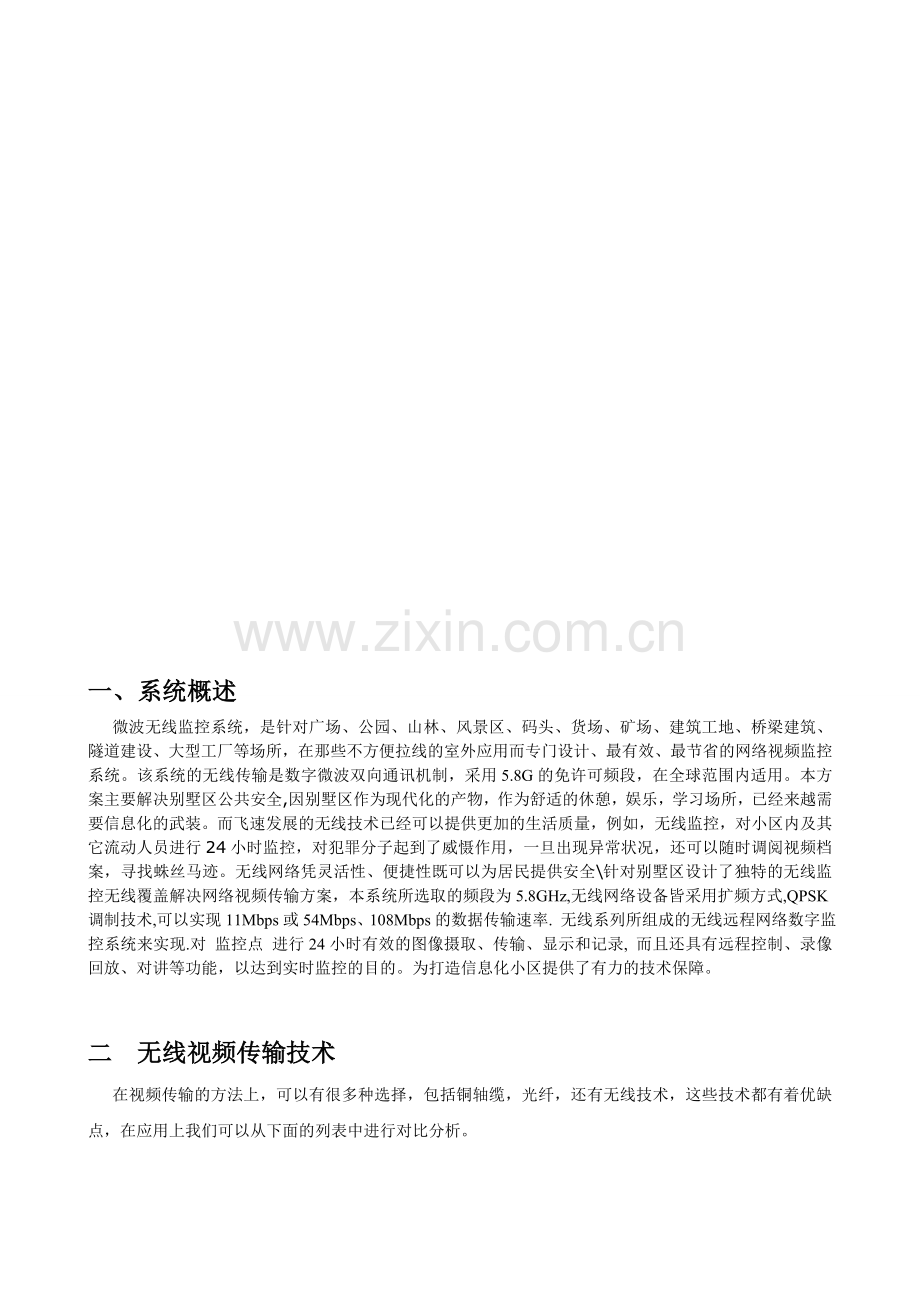

一、系统概述
微波无线监控系统，是针对广场、公园、山林、风景区、码头、货场、矿场、建筑工地、桥梁建筑、隧道建设、大型工厂等场所，在那些不方便拉线的室外应用而专门设计、最有效、最节省的网络视频监控系统。该系统的无线传输是数字微波双向通讯机制，采用5.8G的免许可频段，在全球范围内适用。本方案主要解决别墅区公共安全,因别墅区作为现代化的产物，作为舒适的休憩，娱乐，学习场所，已经来越需要信息化的武装。而飞速发展的无线技术已经可以提供更加的生活质量，例如，无线监控，对小区内及其它流动人员进行24小时监控，对犯罪分子起到了威慑作用，一旦出现异常状况，还可以随时调阅视频档案，寻找蛛丝马迹。无线网络凭灵活性、便捷性既可以为居民提供安全\针对别墅区设计了独特的无线监控无线覆盖解决网络视频传输方案，本系统所选取的频段为5.8GHz,无线网络设备皆采用扩频方式,QPSK调制技术,可以实现11Mbps或54Mbps、108Mbps的数据传输速率. 无线系列所组成的无线远程网络数字监控系统来实现.对 监控点 进行24小时有效的图像摄取、传输、显示和记录, 而且还具有远程控制、录像回放、对讲等功能，以达到实时监控的目的。为打造信息化小区提供了有力的技术保障。

二 无线视频传输技术
在视频传输的方法上，可以有很多种选择，包括铜轴缆，光纤，还有无线技术，这些技术都有着优缺点，在应用上我们可以从下面的列表中进行对比分析。
视频传输技术对照表
比较项目
无线视频监控
有线模拟传输
有线视频监控
传输方式
无线扩频，DSSS，OFDM
有线视频电缆
光纤
施工难易
只需架设无线基站和天线，即可在无线覆盖范围内任何地方安装视频点
需要挖沟布线，挖墙钻洞，甚至破坏建筑原装修
需要挖沟布线，挖墙钻洞，甚至破坏建筑原装修
可扩展性
可以随时添加新的监控点
增加传输点需要进行布线施工，比较烦琐
增加传输点需要进行布线施工，比较烦琐
可扩展性
可以随时添加新的监控点
增加传输点需要进行布线施工，比较烦琐
增加传输点需要进行布线施工，比较烦琐
使用方便
在网络中任何一台计算机上均可收看图像，甚至在移动中也可监控远程
必须在机房才能集中看到传输图像
必须在固定点才能集中看到传输图像
标准化
遵循全球统一的通信技术标准和协议TCP/IP
模拟传输系统之间彼此兼容性较差，很难互通
遵循全球统一的通信技术标准和协议TCP/IP
传输范围
50公里、可提供从64Kbps到54Mbps的通信速率
当传输距离大于1000米时，信号容易产生衰耗、畸变、群延时，并且易受干扰，使图像质量下降
2到10公里
维护管理
复杂，出现问题，需找专业人员解决
复杂，出现问题，需找专业人员解决
复杂，出现问题，需找专业人员解决
录像存储
数字化信号，任何一台联网计算机都可以存储、检索和回放录像，也可配置专门的服务器及相应软件来进行统一集中存储和管理，图像质量不会受保存时间的影响
模拟信号，需用专用录像机和磁带进行存储，保存时间长了，存储的图像质量会受影响
可配置专门的服务器及相应软件来进行统一集中存储和管理，图像质量不会受保存时间的影响
设备成本
距离越远，距离成本越低
成本低
距离越远，距离成本越高
接口方式
标准以太网
模拟界面
转换为以太口
图像质量
实时、可以达到接近DVD效果
实时、可以达到VHS录像带效果
实时、可以达到DVD效果
多点监控
支持
只能点对点
支持
从上述分析中，我们不难看出，采用无线传输技术有很多优点：
　　1、免除布线的麻烦，不需要破坏路面，建筑物。
　　2、安装快速，大大降低人工成本。
　　3、具有灵活的扩展性，可随意增加监控点。
　　4、高可靠性，全天24小时监控。
　　5、低成本，无线的方式是传统有线网络方式成本的1/4。

三、系统基本要求
对于该系统的建设基本要求如下：
1、无线网络传输距离远，通过监控中心站和中转站的无线设计可覆盖辖区内所有的视频监控前端站；
2、无线网络传输速率高，可满足所有无线IP视频监控——每个无线前端汇聚一路512或者1200Kbps定码流 720×576或320×288分辨率的D1或CIF视频图像传输、由监控中心到所有视频监控前端站的云镜控制信号的传输.
3、无线视频传输延迟低，视频传输时间小于500毫秒；
4、5.8G无线网桥实现网络视频传输距离远，在位于监控中心站和各远程站无线网桥点对点传输可满足视距1公里的传输距离，有效速率达到25Mbps；
5、监控中心、中转站到所有无线视频监控前端站之间采用 深圳拓普生5.8G无线网桥点对点无线网桥，监控中心到中转站之间也采用深圳拓普生5.8G无线网桥点对点无线网桥；
6、采用的无线网络设备的抗干扰能力强，可以对频率快速扫描，可以为远程站分配上下行带宽，可以通过自带网管功能在线快速定位通讯故障，无线设备保密性好，安全、稳定、可靠；
7、系统所选设备要求实用、技术先进、性价比高；
8、系统扩展功能强，具备承载新的业务的能力。
9、该监控项目的实施范围比较大，分布点广泛，使用传统的布线已变得比较困难，而且也不好集中.

10、从分布看，有的摄像机安装点，对摄像机的供电也有一定的困难，可以就近取电或可以考虑用太阳能供电的方式。根据实际情况与成本来设计.
11、在前端我们采用网络红外球机作为监控视频采集设备，通过无线方式传送到监控中心。
这样不仅省去了布线的麻烦，而且工期也大大的缩短。
12、无线AP基站，通过已建的无线视频监控回监控中心的点对点无线网桥链路接到监控中心，再由监控中心通过超五类线或光纤接入视频监控管理平台。

四 设计依据及原则
4.1 遵循802.11a、802.11b、802.11g标准为设计依据.

4.2 设计原则
确保可靠性
由于网络数据很重要，所以失误都可能造成及其重大的后果。所以，准确、安全、不间断的数据传输与存储都十分重要。
确保技术的先进性
先进性能确保整个系统有一个较长的生命周期，这是对整个投资的最大也是最有效的保护。网络的先进性能还表现在用户能够对其进行较为平滑的升级，平滑的升级就意味着并不会造成前期投资的废弃。为了确保技术的先进性，
确保系统的可扩展性：
可扩展性即可伸缩性，即网络应能自如的适应规模的变化。良好的可扩展性表现之一就是当用户的规模增大时，无需增加新的设备，只需要增加相应的设备模块即可，这技能有效的降低用户的投资，又可以降低整体的复杂性。

保护用户已有的投资
在保证系统能够安全、可靠运行的前提下，应该最大程度的降低系统造价，保护原有的计算机设备及应用系统投资。不仅将投资与目前的应用紧密结合起来，并保留向更高技术过渡的途径。
有效的网络管理
保证用户能够对整个系统进行有效的管理，确保整个系统能够正常、高效运作，降低用户系统运行成本。
开放性
建立起来平台能够互联厂商的设备，运行多种网络操作系统、网络协议，遵守国际标准的开放系统。
系统的安全性
防止非法用户盗用和破坏，采用多种安全防范措施，确保信息万无一失、系统运行万无一失。

五、 方案设计
根据XX别墅区的需求和辖区环境，进行视频信号无线传输方式如下：系统前端采用数字摄像机做为监控视频采集，加上我公司的无线网桥进行全数字无线传输。无线网桥本身具有数据、语音、图像、控制等信号的无线传输功能。
监控中心可得到全部显示图像，核心的网络视频监控系统采用标准的TCP/IP协议，能架构在局域网、广域网和无线网络之上，可以与各种类的不同的以太网设备无缝连接。系统授权用户可在网络的任何计算机上对监控现场实时监控，真正做到一网多用。
由于系统采用了先进的数字处理技术，可以在回放以前数据的同时，不影响正常录像，保证了数据的完整性，也可以利用抓拍功能使图像更加清晰，可以将重要资料进行备份和打印，这将有利于重要数据的保存和管理。

1、 根据别墅区分布图的表示

2 、无线视频传输组网说明：
根据图示，我们把监控点分为A和B两个区域，在A区域我们分别在A1、A2、A3、A4、A7的节点放置两台高功率无线AP、频率采用5.8G ，一台5.8G的负责接收所在区域内的无线摄像机传输过来的实时监控视频，然后通过5.8G往前传至各无线接力节点，
1）、我们把A1、A2、A3、A4、A5、A6、A7做为A组，具体实施是A6信号传至A3，A5传至A2，然后A2和A3把信号通过5.8GAP传至A1，在A1汇总后，通过5.8GAP把信号传至A4，A4汇总后，通过5.8G传至A7.。该组视频在A7处汇总。
2）、我们把A8、A9、A11、A13、A14、A15、A16作为B组，并在A13节点那里放置9台5.8G高功率无线AP，负责接收A8、A9、A11、A14、A15、A16还有A组传送过来的的实时视频信号。该组所有视频信号在A13节点汇总。
3）、我们把A17、A18、A19、A20、A21、A22、A23、A24、A25做为C组，并在A20节点那里放置4台高功率5.8G无线AP，负责接收A17、A18、A19的实时视频，A21节点放置5台，A23节点放置2台，视频信号在A21处汇总。
4）、我们把B6、B7、B8、B9、B10、B11、B12、B13做为一组，在B9放置两台5.8GAP负责接收B11、B13实时视频，B7放置两台5.8GAP负责接收B9传送过来的视频信号，B6放置3台5.8GAP，B10放置两台5.8GAP负责接收B12视频，B6作为该组的视频汇总点。该组作为D组。
5）、我们把B1、B2、B3、B4、B5做为一组，该组为E组。
在B2点放置两台5.8GAP负责接收B5视频信号，在B1放置两台5.8GAP负责接收B2传过来的视频信号，在B3放置两台5.8GAP负责接收B4传送过来的视频信号。该组的所有视频信号由B1和B2分别汇总后，传送至监控中心。
在各组的信号往回传送中，我们需要在中途加设5.8GAP来作为续传，该续传点根据现场环境来架设。
在监控中心使用5台5.8G的无线AP作为接收端。通过网线连接到监控用的计算机，这样就构成了整套无线视频监控系统。
裸露在监控中心房体外的网线需要采用外套金属防护管并将金属防护管外壳接地。无论是在监控中心房顶安装的深圳拓普生5.8G无线网桥室外无线网桥还是安装在各汇集中转站上的无线网桥都需要配置有效的天线杆避雷接地系统，同时采用截面不小于4平方毫米的单股铜线将无线网桥背板接地点接地。

3、设立6个二级无线前端视频汇聚站及无线设备组网
二级无线前端汇聚站的选址按下面的原则：
1） 待选的二级无线前端每个汇聚站可方便地汇聚周边最多6个视频监控前端，如下图示意：

二级无线前端汇聚站本身为1监控立杆，杆顶部安装室外无线网桥和外接天线，在杆上安装一个室外防水机箱，内置空开、线排和1台 百兆以太网交换机；其中24V AC电源线通过地埋铁管分别接到附近的视频监控前端立杆处；
下图为单路视频监控与无线网桥连接示意图：

2） 二级无线前端汇聚站立杆的位置，要满足和监控中心塔或中继站（二选一）保证能够视距传输的要求；
3） 二级无线前端汇聚站立杆的位置，要满足附近无高压线、大型变压器的条件，如果附近确实无法避开高压电源传输线路，则必须保证二级无线前端汇聚站立杆到监控中心或中继站的无线链路方向尽量与高压线走向垂直；
4） 二级无线前端汇聚站立杆本身要考虑好防雷接地的要求。
由于在本案设计采用的无线网桥为网线供电特点的设备，因此，可以采用如下图的无线中继设计方案：
7个二级无线中继站到监控中心或中继转发站的无线设备联网配置如下：

4、监控中心主要连网设备介绍
下图是设计的监控中心主要设备连网示意图。

5、网络状况分析
本地带宽：
根据实验室的测试数据和工程经验，专业网络摄象机CIF的传输带宽为200-400Kbps左右。我们知道配置36个监控点，那么连接的链路带宽要求在300-400Kbps* 36= 14.0625Mbps。D1的传输带宽为800-1200Kbps左右。我们知道配置36个监控点，那么连接的链路带宽要求在800-1200Kbps* 36= 42.1875Mbps。为保证传输的稳定性和留有一定的带宽裕量，我们要求传输CIF大概 17Mbps的带宽.、传输D1需要50Mbps的带宽. 这是每个本地的监控。
采用千M交换机，或百M交换机组建，或混合组建
核心网络/主干网络使用千M交换机，每个千M交换线路实际可以承载约200Mbps的实际数据，按照每台网络摄像机最高需要1~1.5M带宽计算并抛出一定冗余，千M交换线路可以承载约70-128台网络摄像机同时工作且不拥堵 、百M交换机，每个百M交换线路能承载同时约8到24台网络摄像机同时工作且不拥堵

6 、录像存储介绍
我们本套系统通过服务器来存储录象文件，可以按二种文件格式来存储录象文件，如下表：
序号
格式
存储容量M b/h
1
D1
700-800
2
Cif
180-200
录像服务器，接入 36视频，按照Cif格式进行存储，并保存 30天 的录象资料。根据需求，服务器配置 2000 G硬盘 4块。存储D1视频格式需要22TB存储空间。这样建议独立架构专业存储设备。

产品名称型号
参数
品牌

视频存储服务器（机架式）
主机AL-1600-HE

机架式IP SAN/NAS存储系统；1Gb iSCSI HC*2，最大10个；16盘位，最大64片SAS/SATA硬盘；配置22块SATAII硬盘，1TB，7200转，含磁盘专用托架；64位双核存储处理器*1，最大2个；2GB缓存；H/W RAID0，1，10，5，6；LUNs*1024，Hosts*128；UIT Storage Manager存储管理软件，支持Snapshot、SNMP/Email报警、UPS掉电保护、SAT第三方存储应用软件嵌入；冗余热插拔交流电源模块*2；上架套件；用户手册；硬件3年软件1年5*8非现场服务；

拓普生

7 电视墙显示
后端监控中心采用四个21寸液晶屏与一个42寸以上液晶屏通过网络视频解码矩阵服务器组成数字电视墙实现全部视频监控与录像，控制、回放等功能

六、无线监控系统使用设备介绍
1、 硬件
深圳拓普生科技有限公司继推出5.8G室外54Mbps无线网桥后的又一力作，它秉承了一贯的对无线系统通信高性能
产品名称：无线网络AP
产品型号：AL-5510
产品图片：
品牌： 拓普生
产品特点
l 支持点对点和点对多点组网
l 48Mbps、36Mbps、18Mbps多种速率可选
l RJ45 10/100Base-T自适应以太网接口（PoE）
l 数据和实时业务混传能力，灵活的QoS和带宽管理
l 多角度扇区组网，支持Web或SNMP集中管理
l 支持空中远程软件升级和配置
l
优势特性
l 理想的无线宽带接入手段
Ø 高带宽容量的AP及多种角度天线选择，可减小基站全方向覆盖时（4-6台AP）的投入数量
Ø 支持WEB和SNMP集中管理，简单的机房维护，有效地降低了运营成本
Ø 可为CPE选择不同增益的外接天线，增加覆盖半径，充分利用AP的带宽，减小带宽浪费和网络重复建设
Ø 支持无线VPN、无线VoIP、无线视频等多种应用业务，支持最大2KB的以太网帧传输
Ø 支持5.15GHz到5.85GHz的全频段
l 灵活的业务和用户QoS控制策略
Ø 可设定5种不同的CPE用户优先级，保证高优先级CPE的服务质量
Ø 支持VLAN透传，也可依据VLAN Tag设置5种不同的业务优先级
Ø 提供实时业务保障，可依据CPE ID、IP地址、协议类型和端口范围为语音、视频、普通数据业务配置5种不同的业务优先级，控制VoIP等实时业务的传输质量和时延特性
l 高效实用的用户带宽管理机制
Ø 54M物理层速率，多用户情况下系统可保障最大40Mbps的有效业务吞吐率
Ø 36M物理层速率，多用户情况下系统可保障最大24Mbps的有效业务吞吐率
Ø 覆盖半径可达20Km（视CPE外接天线增益而定），系统的带宽容量和距离无关
Ø 单扇区（单台AP）可支持256个CPE，每个CPE上、下行可分别设置不同的速率（CIR）和最高允许速率（MIR）
Ø 通过WEB动态配置每个CPE的上下行的保障速率（CIR）
l 强大的业务支持能力
Ø 单台AP最多可支持128路高质量IP电话业务，话音的平均MOS值 > 4.0，话音分组丢包率小于0.01%
Ø 高上行带宽，支持多用户大流量上行视频流
Ø 支持数据、各种语音（G.711，G.729，G.723，etc.）、视频等业务的混合传输
l 环境适应力强
Ø 智能ARQ机制保证高误帧率条件下系统仍可正常稳定可靠地工作
Ø 系统采用OFDM调制方式
l 供电及稳定的设备结构
Ø AP和CPE均采用标准PoE网线供电方式，安装便捷
Ø 设备采用一体化设计模式，可靠性高
技术规格
RF指标
工作频率
5.150GHz～5.850GHz
无线接入方式
时分双工（TDD）
单通道占用带宽
20MHz
频率步进
5MHz
射频输出功率（天线接口）
0dBm～17dBm, 3dB步进（软件可调）
调制方式
OFDM：BPSK，QPSK，16QAM，64QAM
天线接头
SMA，50Ω
接收灵敏度
48Mbps
-70dBm
36Mbps
-74dBm
18Mbps
-79dBm
6Mbps
-82dBm
集成天线

AP ：8dBi增益,水平方位角60o、俯仰角8o,水平垂直双极化，软件选择
CPE：17dBi增益, 水平方位角20o、俯仰角20o,水平垂直双极化，软件选择
外接天线
A
P
360o： 12dBi, 360o/12o（H/V）
120o：15dBi, 120o/6o（H/V）
90o：17dBi, 90o/6o（H/V）
C
P
E
4o：33dBi，4o/4o（H/V）
6o：29dBi，6o/6o（H/V）
9o：24dBi，9o/9o（H/V）
网络和业务特性
用户优先级
支持5级用户优先级设置
三层QoS
支持5级业务优先级设置，可兼容IP ToS、DiffServ
二层QoS
基于802.1p
VLAN
支持VLAN透传
带宽分配
支持动态配置每个CPE上下行承诺速率（CIR）和最大速率（MIR）
过滤特性
可以限制CPE间广播包，可以禁止不同的CPE间通过AP直接通信
广播控制
通过系统配置，可限制广播流量和设置业务优先级
配置和管理
本地和远程管理
通过RJ45 LAN口以Telnet、Web、SNMP方式，或
通过RJ11 RS232串口以超级终端方式
远程管理接入
通过本地有线或远程无线访问
管理接入保护
三级权限的登陆用户名和密码；支持VLAN ID 隔离保护
CPE接入认证
根据接入AP ID和MAC地址的CPE认证
安全性
支持WEP128鉴权、AES加密
软件升级
通过FTP本地或远程升级
SNMP代理
支持SNMP v2.0客户端，专有M5830S MIB库
界面
以太网
Ethernet 10/100 Base-T (RJ45)

供电
供电方式
标准PoE网线供电方式（屏蔽超5类线最远支持100m供电距离）
最大输入电压
18～25 VDC
标准电源
110～220VAC到24VDC适配器，或-48VDC到24VDC适配器
额定功耗
12W
物理尺寸和工作环境
体积和重量
192(长)mm*48(宽)mm*36.2高)mm，270g
工作环境
-40oC～60oC，≤95％（非凝结）

产品名称：网络智能高速球
产品型号：AL-
产品图片：
品牌： 拓普生
产品特点：采用MPEG-4视频压缩方式;图象分辨率D1,CIF,FIELD,QCIF可选;内置WEB服务器支持IE浏览;支持PPPOE 和动态域名解析;视频帧率可根据宽带自动调节;采用硬件看门狗,可自动复位,防死机;采用ADPCM音频压缩方式;可异地抓拍录像;支持远程云镜控制;支持FTP上传和邮件报警功能;支持移动侦测和GPIO报警;内置CNB,LG.SONY一体机 & 水平旋转范围:0-360度,垂直旋转范围:0-90度(带自动翻转) & 水平旋转速度:0.4-320度/秒和垂直旋转速度0.4-150度/秒 & 支持2点间扫描,2点间巡检,支持3条巡航组 & 支持快捷功能调用菜单 & 内置解码板.

型   号
TOP-K727X
一体机
SNOY 480《216倍》
分辨率
480Lines
照度
0.01  Lux
云台控制
内置解码板和派尔高协议，无需在次拨码，即插即用
电源
AC 24V 3A
软件

WEB 浏览器
IE 6.0或以上版本
安全性
密码保护，三级权限

硬件

CPU
32 Bit ARM9 RISC 内核
操作系统
嵌入式Linux系统
DDR
256M
闪存
32M
网络

协议
TCP/IP,HTTP,ARP,RARP,ICMP,DHCP,FTP,SMTP
接口
10-100M LAN(RJ-45) 10 base-T LAN(RJ-45)
视频

压缩方式
MPEG-4
帧频率
30 帧/秒 （NTSC）    25 帧/秒（PAL）
30 fps    （NTSC）   25 fps（PAL）
分辨率
D1:720×576 CIF:320×288 FIELD:720×288 QCIF:176×144
功能
OSD
支持中英文
PPPOE
有 Yes

DDNS
有 Yes
录象文件格
AV/AVI
视频图象
移动侦测（支持手动选择侦测区域，设置区域报警灵敏度，选择触发结果)
软件管理和维护
通过网络在线维护更新升级

产品名称：网络视频解码矩阵服务器

品牌：拓普生
型号：AL- ZX616
图片：
产品名称
参数
网络视频解码矩阵服务器
建立摄象机的树形结构目录，方便快捷管理，单画面和多画面全屏功能，方便组建电视墙效果、音视频输入 128路CIF数字信号输入、音视频输出 36路CIF输出，每路可手动/自动/程序/同步/群组切换输出、显示输出 4个VGA/DVI/HDMI 液晶屏/等离子屏/DLP屏输出、显示模式 1、4、16、25、36画面、远程监看/ 回放分辨率 CIF（352*288）、支持云台控制、远程切换管理 远程群组切换、同步切换、程序切换，支持16个分控点电视墙进行同步切换，1000路以上视频，并同时进行云镜等管理与控制、切换模式管理 256组群组切换,1024组同步切换,2048组程序切换,4096路以上报警联动切换,音视频的自由管理与切换、云镜控制 远程高速球及云镜控制，如：光圈，变焦，预置位设置等功能、主控副控 主控与副控功能不受地理条件的限制，可以远程网络执行主控与副控权限、录像存储 集中本机存储，标配1个1000G硬盘，支持8-9个标准3.5寸1000G硬盘存储位、支持电视墙构建录像方式要求：支持多种录像方式.包括:定时录像（可按不同时间段、日期设定不同的工作方式）、视频移动报警录像、正常录像，报警及报警预录象。录像文件根据摄像头名，录像时间，触发方式自动命名及检索电子地图要求、录像回放 远程回放到电视墙、检索方式 按录像通道、时间进行自由检索、字符叠加 可同时进行时间、日期、摄像机标题、运行状态、图形、图像等字符叠加，叠加字符长度为256个汉字、摄像机编号 全部摄像机统一编号识别，或矩阵号加摄像机号来编码识别、报警输入 全网络统一编号与联动切换，可通过网络接入110等异构系统中，兼容多厂家报警主机、报警输出 全网络统一编号与联动报警输出，可通过网络接入110等异构系统中、网络接口 RJ45 1000M以太网接口，TCP/IP协议、支持自定电子地图，支持报警触发即刻弹出电子地图显示告警地、录像文件保护：具有录像文件防修改的功能，及日志记录功能。要求可以记录系统用户对系统进行操作的事件和网络登陆客户的登陆用户名和时间； 记录文件修改删除时间及登陆的用户名，锁屏功能，只有授权用户方能对系统进行操作，防止非法用户进行操作，有效的保证系统的正常运行，权限管理功能、管理软件支持权限分级管理，不同的权限用户只能看到权限内的摄像头画面。高级权限人员，可直接通过远端计算机远程控制摄像机的所有功能：支持多级WEB发布页面的生成，方便摄像机的定点查看和综合管理，管理系统的可升级性和灵活性

2、软件介绍
用户终端界面：

系统整体简介
综合网络视频监控系统采用标准的互联网协议，以先进的网络多媒体技术、多媒体数据库技术和WEB技术为基础，结合国内各主要行业需求，精心研制开发的具有自主版权的基于互联网平台的实时多媒体监控系统，该系统能够架构在局域网/城域网/广域网之上，用于实现对前端网络视频监控设备的集中观看、存储、数据转发、管理和控制。本系统由管理服器、中心服务器、录像服务器、转发服务器、报警服务器、客户端、数字矩阵功能等几部分组成 ，提供用户权限管理、多画面监控、控制优先级管理、视频报警联动、电子地图、分布式与分级式服务器结构、数据监控、消防报警联动、出入门禁联动等高级模块。系统软件采用C/S结构，中心服务器软件为模块化设计，以Windows Service的方式后台运行，具备极高的稳定性。服务器负责维护系统运行、系统配置、用户权限管理和各种功能模块运行。用户需要首先通过合法的用户名和密码登录到中心服务器后，才能正常使用各种功能。
使用范围：工厂，学校，医院，酒店，小区，连锁超市等大型监控场所。

系统功能简述如下：
视频管理功能
实时监控
支持1/4/6/9/16/25/36路视频分屏方式显示，最大支持同时36画面显示，并有等分模式，1＋N、2＋N不等分模式，单画面，全屏显示等多种显示模式。支持根据分组摄像机数量自适应画面分割；支持实时浏览时选择相应的视频图像输出/以及显示/隐藏当前实时视频状态. 对图像进行拖选实时播放/停止，轮巡播放/取消。
分级树形目录
多级监控地点分组，采用树状目录显示监控地点，支持分级系统实时自动同步下级系统配置信息，自动更新。
设备运行监测
随时查看管理控制前端设备的实时视频和属性, 实时网络诊断，视频中断后，网络一旦联通，自动重连恢复显示。
画面信息叠加
在显示图像上叠加时间和任意地点名。 显示图像当前网络状态。报警信息、数据、智能分析标识等实时信息叠加显示。
手动录像和抓图：
按当前视频显示分辨率手动录像和抓图，自由设定抓图保存路径，系统自动命名截图文件，自由设定手动录像保存路径，系统自动命名录像文件。
控制优先级协商：
控制权限区分级优先级，高权限用户优先获得控制权，可夺取低权限用户控制权，低权限用户可向高权限用户或同级权限用户协商控制权，协商功能可选。
画面轮巡：
轮巡当前显示的所有摄像机视频，按摄像机分组轮巡镜头，全部摄像机及分组轮巡。可设置视频轮巡时间间隔。
自定义监控：
用户可自定义监控客户端，包括界面摄像机分组、画面显示比例、画面排列顺序、默认显示内容、文件路径、前端设备管理、前端设备控制等。
音频管理功能
远程监听：
具有控制权的监控中心或授权客户端能够通过前端麦克风，实进监听现场音频。并且可以与视频同步记录存储。
双向语音对讲
具有控制权的监控中心或授权客户端能够通过麦克风和音箱与前端监控点实现双向语音对讲。
报警管理功能
报警联动
当报警发生时，根据预先设置：
u 向指定监控终端，发出报警信息（包括：报警时间、地点名称、类型等信息）；
u 多屏显示时，自动弹出报警画面（可自由设定）;
u 弹出报警点电子地图；
u 弹出对应摄像头画面；
u 联动自定义声音报警;
u 支持联动预案，设置好相应的报警预案，则可以进行相应的联动。
u 自动操作指定设备（云台解码器辅助开关、视频设备DO输出、自定义串口输出等）；
u 自动调用摄像机预置位（摄像机具备预置位功能）；
u 自动录像（录像时间可设）；
报警信息显示：
u 监控界面显示报警信息列表（包括：报警时间、地点名称、类型等信息）；
u 报警声音告警（可选配语音读出报警信息）；
u 电子地图弹出，报警图标闪烁等；
u 所有报警信息需操作员确认，防止遗漏；
报警类型：
u 所有I/O开关量报警传感器：门磁、红外双鉴、红外对射、烟感……
u 模拟量数据报警：线性输出传感器（温度、湿度、风速、水流……）
u 智能设备通讯协议报警：报警主机、消防主机、门禁一卡通系统、非线性输出传感器的RS232、RS422、以太网等协议通讯报警……
u 系统状态报警：网络中断、视频丢失、视频遮挡、设备故障等……
报警撤/布防
用户可设置报警撤/布防计划，系统自动执行，也可由具备权限的操作员手动撤/布防。
报警日志：
所有报警信息均应自动保存为日志，支持多种类型查询检索，并可打印输出。
录像管理功能
录像模式：
系统可以根据录像规模和系统结构选择：集中录像、分级录像、分布录像等灵活多样的模式，所有录像操作和功能可以由一台或多台服务器提供。
计划录像：
制定计划录像，选择录像的摄像机，可针对每周的每一天的精确到秒的五个时段制定计划，也可针对某一特定日期制定计划。
可以设定录像的帧率、编码格式和分辨率。
录像的播放支持暂停、快进/退、慢进/退等操作。
手动录像：
客户端本地手动录像，改变录像文件存储路径，支持录像文件自动命名。
多级系统时，支持跨级手动录像。
支持在客户端播放和删除手动录像，支持播放录像时暂停、快进/退、慢进/退等操作。
报警录像：
用户可任意设置报警联动录像的策略，并设置报警后录像时间长度。报警联动抓拍图片， 可通过时间、地点等信息检索查询。
录像管理：
用户可根据时间、地点、报警等信息检索查询集中录像、分级录像、分布录像，并下载、导出。系统还具备自动覆盖过期录像、存储空间不足报警，损坏资料维护、数据同步等功能；
录像回放：
可自由编辑录像播放列表，播放时从第一条开始依次循环播放。
录像播放控制（播放、停止、暂停、快放、慢放、抓图、下一条、上一条、使用时间轴定位）。
四画面同步回放。
转发管理功能
实时视频监控转发：
多用户同时请求视频流和发出控制命令时，通过分布式转发服务器将多个客户端的连接请求合并成一路视频流请求发送给对应的转发服务器，然后再转发视频数据给所有客户端，节省远程传输带宽，增加同时访问系统的客户端数量。
录像转发服务器：
大型集中录像时，录像服务器通过转发服务器获得视频流，能大大节省传输带宽。
系统管理功能
系统信息管理：
用户可自定义系统名称、部署模式、安全管理信息等系统相关信息。
设备管理：
可以直观看到系统中设备的在线情况，同时可以自动搜索网络中新添加的在线设备，方便将设备添加到系统中，远程配置设备参数；
分组管理：
利用树形列表将报警点和摄像机进行逻辑分组；
远程管理系统
系统管理员使用管理员的用户名和密码登录客户端后，可以远程对整个系统的服务器端进行远程的系统设置。
用户管理
每个用户必须具备用户名、密码、用户角色、控制权限、功能权限等属性。
报警设置：
所有报警设备、报警信息、报警策略、撤布防计划等设置……报警日志查询、打印。
系统日志
系统所有重要操作,如服务启动、退出、登录、布撤防、退出、报警确认等，均应有操作记录,系统可对所有用户的操作记录进行查询和统计。系统保存的所有重要数据，包括用户信息、报警信息、操作记录、日志等，不可人为删除和更改。
系统辅助工具
系统自我诊断功能：
系统运行时，始终
