给排水、暖气、燃气工程

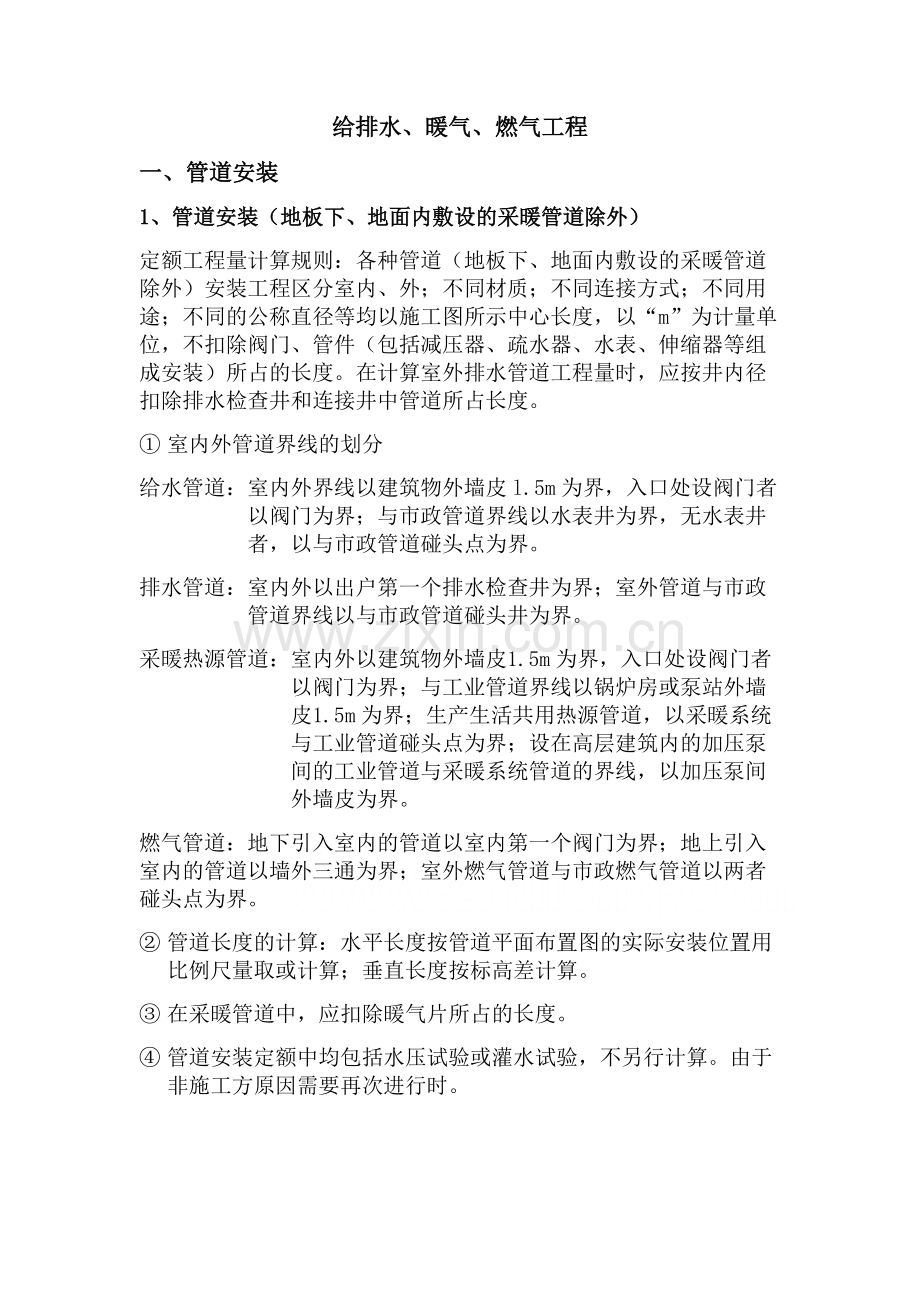

一、管道安装
1、管道安装（地板下、地面内敷设的采暖管道除外）
定额工程量计算规则：各种管道（地板下、地面内敷设的采暖管道除外）安装工程区分室内、外；不同材质；不同连接方式；不同用途；不同的公称直径等均以施工图所示中心长度，以“m”为计量单位，不扣除阀门、管件（包括减压器、疏水器、水表、伸缩器等组成安装）所占的长度。在计算室外排水管道工程量时，应按井内径扣除排水检查井和连接井中管道所占长度。
① 室内外管道界线的划分
给水管道：室内外界线以建筑物外墙皮l.5m为界，入口处设阀门者以阀门为界；与市政管道界线以水表井为界，无水表井者，以与市政管道碰头点为界。
排水管道：室内外以出户第一个排水检查井为界；室外管道与市政管道界线以与市政管道碰头井为界。
采暖热源管道：室内外以建筑物外墙皮1.5m为界，入口处设阀门者以阀门为界；与工业管道界线以锅炉房或泵站外墙皮1.5m为界；生产生活共用热源管道，以采暖系统与工业管道碰头点为界；设在高层建筑内的加压泵间的工业管道与采暖系统管道的界线，以加压泵间外墙皮为界。
燃气管道：地下引入室内的管道以室内第一个阀门为界；地上引入室内的管道以墙外三通为界；室外燃气管道与市政燃气管道以两者碰头点为界。
② 管道长度的计算：水平长度按管道平面布置图的实际安装位置用比例尺量取或计算；垂直长度按标高差计算。
③ 在采暖管道中，应扣除暖气片所占的长度。
④ 管道安装定额中均包括水压试验或灌水试验，不另行计算。由于非施工方原因需要再次进行时。

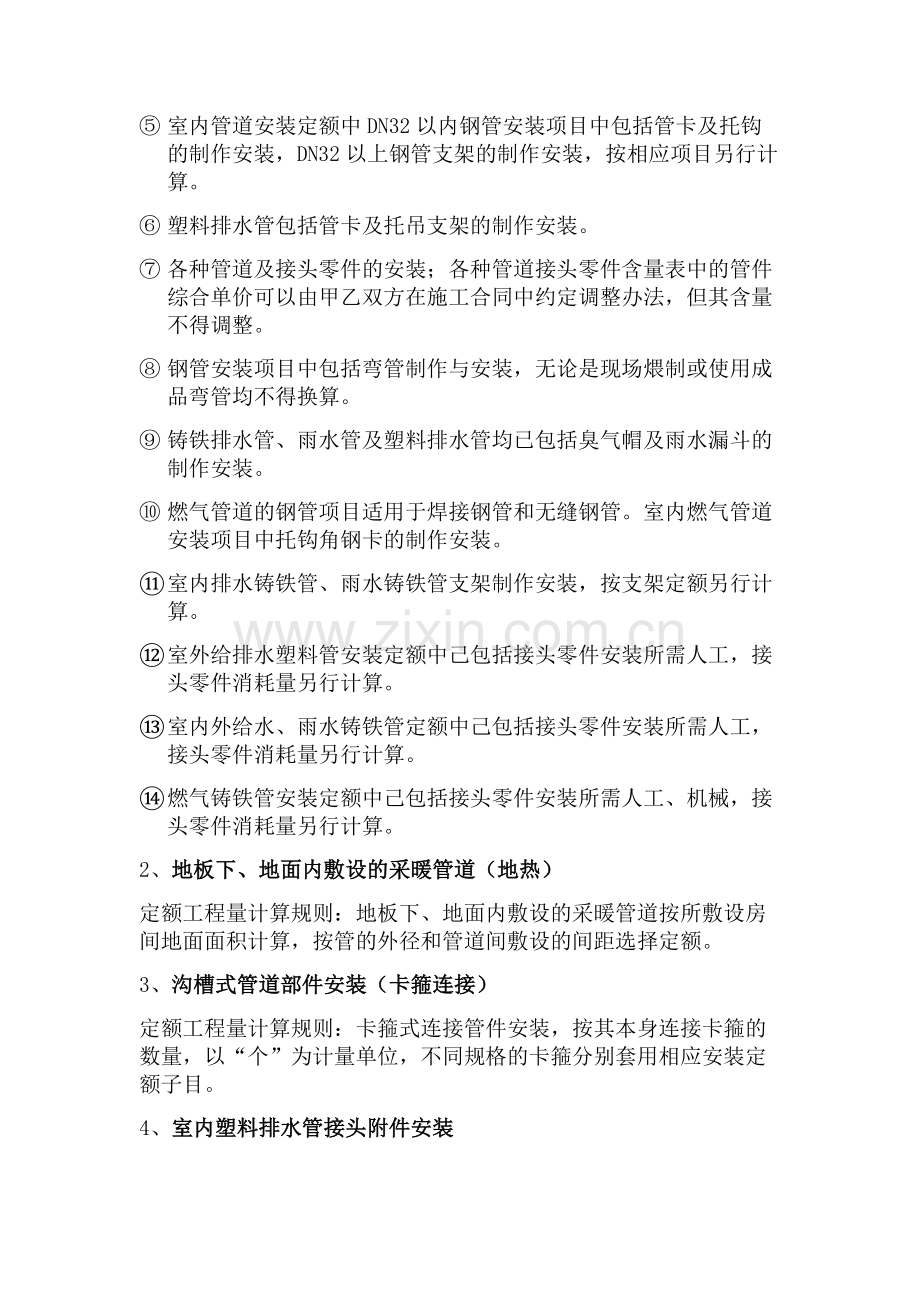

⑤ 室内管道安装定额中DN32以内钢管安装项目中包括管卡及托钩的制作安装，DN32以上钢管支架的制作安装，按相应项目另行计算。
⑥ 塑料排水管包括管卡及托吊支架的制作安装。
⑦ 各种管道及接头零件的安装；各种管道接头零件含量表中的管件综合单价可以由甲乙双方在施工合同中约定调整办法，但其含量不得调整。
⑧ 钢管安装项目中包括弯管制作与安装，无论是现场煨制或使用成品弯管均不得换算。
⑨ 铸铁排水管、雨水管及塑料排水管均已包括臭气帽及雨水漏斗的制作安装。
⑩ 燃气管道的钢管项目适用于焊接钢管和无缝钢管。室内燃气管道安装项目中托钩角钢卡的制作安装。
⑪ 室内排水铸铁管、雨水铸铁管支架制作安装，按支架定额另行计算。
⑫ 室外给排水塑料管安装定额中己包括接头零件安装所需人工，接头零件消耗量另行计算。
⑬ 室内外给水、雨水铸铁管定额中己包括接头零件安装所需人工，接头零件消耗量另行计算。
⑭ 燃气铸铁管安装定额中己包括接头零件安装所需人工、机械，接头零件消耗量另行计算。
2、地板下、地面内敷设的采暖管道（地热）
定额工程量计算规则：地板下、地面内敷设的采暖管道按所敷设房间地面面积计算，按管的外径和管道间敷设的间距选择定额。
3、沟槽式管道部件安装（卡箍连接）
定额工程量计算规则：卡箍式连接管件安装，按其本身连接卡箍的数量，以“个”为计量单位，不同规格的卡箍分别套用相应安装定额子目。
4、室内塑料排水管接头附件安装
定额工程量计算规则：塑料排水管接头附件安装包括阻烟、阻火套管，止水环、固定支撑、滑动支撑均以“个”为计量单位。
5、套管
定额工程量计算规则：分不同的材质与直径以数量按“个”计算。
① 镀锌铁皮套管制作，以“个”为计量单位，其安装已包括在管道安装定额内，不得重复计算。
② 一般穿墙套管和柔性、刚性套管以“个”为计量单位。所需钢管、钢板已包括在制作定额内。
③ 穿墙套管的个数，需要按每根管管径，具体穿墙的部位数量来计算。从系统图上计算穿楼板的数量，穿墙的数量需要按每层平面图穿墙部位来计算。
④ 本定额中的直径指的是被套管道的直径，不是套管直径，套管直径一般比管道大1-2号。
6、管道消毒、冲洗、压力试验
定额工程量计算规则：按管道直径以管道中心线长度计算，不扣除阀门、管件所占的长度。
7、管道土石方
定额工程量计算：按图示设计尺寸以体积计算。
① 室内外管道沟土方及管道基础应执行各地区《建筑工程计价定额》中土石方定额执行。
② 管沟挖土方量的计算，沟底有设计尺寸时，按设计尺寸取值，如设计无规定时按下表计算。
管径
PVC 铸铁 钢 石棉水泥管
砼、钢筋砼、预应力砼管
50-70
0.6
0.8
100-200
0.7
0.9
250-350
0.8
1.0
400-450
1.0
1.3
500-600
1.3
1.5
700-800
1.6
1.8
900-1000
1.8
2.0
1100-1200
2.0
2.3
1300-1400
2.2
2.6
放坡系数K(如设计没有规定时， 下表执行)
土壤类别
放坡起点深度（含本身）
（ m ）
人工挖土
机械作业
在坑内作业
在坑上作业
普通土
1.35
1∶0.42
1∶0.29
1∶0.71
坚 土
2.00
1∶0.25
1∶0.10
1∶0.33
③ 计算管沟土石方量时，各种检查井和排水管道接口处加宽，多挖土方工程量不增加，但铸铁给水管道接口处操作坑工程量应增加，按全部给水管沟土方量的2.5%计算增加量。
④ 管道沟回填土工工程量。DN500以下的管沟回填土方量不扣除管道所占体积；DN500以上的管沟回填土方量按下表扣除管道所占体积。
管道名称
管道直径
501-600
601-800
801-1000
1001-1200
1201-1400
1401-1600
每延米长管道所占体积（m³）
钢、石棉水泥管
0.21
0.44
0.71
-
-
-
铸铁、陶土管
0.24
0.49
0.77
-
-
-
砼管

0.33
0.6
0.92
1.15
1.35
1.55
二、管道支架制作安装
定额工程量计算规则：按设计图示支架重量计算。
① 固定支架的安装位置及数量按设计图纸计算。
② 活动支架的位置和数量一般设计图纸上不予明确规定，必须由施工现场参照施工规范要求执行。水平支架根据经验可按下列方法计算“墙不做架、托稳转角、中间等分、不超最大”；室内立、支钢管支架安装数量的确定原则“立管管卡安装层高≤5m的每层安装一个，层高＞5m的每层安装两个。横支管长度超过1.5m时，应用支架固定，其支架安装在中间部位”。
三、管道附件安装
1、阀门安装
定额工程量计算规则：按图示设计数量以“个”计算。
① 法兰阀门安装，如仅为一侧法兰连接时，定额所列法兰、带帽螺栓及垫圈数量减半，其余不变。
② 浮球阀已包括了联杆及浮球的安装，不得重复计算。
③ 自动排气阀已包括了支架制作、安装，不得重复计算。
2、减压器、疏水器组成安装
定额工程量计算规则：按螺纹连接或焊接及不同的公称直径按数量以“组”计算。
① 减压器安装按高压侧的直径计算。
② 如设计组成与定额不同时，阀门和压力表数量可按设计用量进行调整，其余不变。
3、法兰安装
定额工程量计算规则：按设计图示数量计算。
4、水表安装
定额工程量计算规则：区分不同的连接方式以以设计图示数量计算。
① 旁通管及止回阀如与设计规定的安装形式不同时，阀门及截止阀可按实际调整，其余不变。
② IC卡水表安装分甲乙型按数量以“块”计算。
③ 燃气表安装分民用、公、商用以及工业用，按不同流量以设计图示数量计算。
5、伸缩器
定额工程量计算规则：按不同类型分法兰式套筒、方形伸缩器、波纹管补偿器，不同直径按设计数量以“个”计算。
① 焊接法兰式套筒伸缩器定额中已经包括法兰螺栓、螺帽、垫片，不应另行计算。
② 方形伸缩器制作安装中主材费已经包括在管道延长米，不另行计算。管道中方形伸缩器的两臂，应按其臂长的两倍合并在管道内计算，套筒式伸缩器所占长度不扣除。
③ 法兰式套筒称管式伸缩节、管道伸缩器，是热流体管道的补偿装置，主要用于直线管道的辅设。适用于热水、蒸气、油脂类介质，通过滑动套筒对外套筒的滑移运动，达到热膨胀的补偿。
④ 方形伸缩器也称自然补偿器，是国内最早采用的一种补偿方式，多为架空管道，一般用钢管焊接或压制成“∏型”，靠钢管的弯曲来补偿管道的位移量。
⑤ 波纹管补偿器的工作原理主要是利用自身的弹性伸缩功能，补偿管道由于热变形、机械变形和各种机械振动而产生的轴向、角向、侧向及其组合位移。
6、除污器、分水器
定额工程量计算规则：按不同直径按图示设计数量计算。
四、卫生器具安装
本章所有卫生器具安装项目，均参照《全国通用给水排水标准图集》中有关标准图集计算。
定额工程量计算：卫生器具组成安装按设计图示数量计量。
① 定额内已按标准图综合了卫生器具与给水管、排水管连接的人工与材料用量，无特别说明不得另行计算。
1、浴盆
定额工程量计算规则：区分不同的类型，分冷水、冷热水、冷热水带喷头等形式，按设计图示数量计算。
① 浴盆安装范围分界点：给水水平管与支管交接处；排水管在存水弯处。
② 浴盆未计价材料包括浴盆、冷热水嘴或冷热水嘴带喷头、排水配件。
③ 浴盆支座和浴盆周边的砌砖、磁砖粘贴应按土建或装饰定额计算。
2、洗脸盆、洗手盆
定额工程量计算规则：区分不同的类型，按图示设计数量计算。
① 安装范围分界点：给水水平管与支管交接处；排水管垂直方向计算到地面。
3、洗涤盆、拖布池
定额工程量计算规则：区分不同类型按设计图示数量计算。
① 安装范围分界点：给水水平管与支管交接处；排水管垂直方向计算到地面。
② 安装工作包括上下水管连接、试水、安装洗涤盆、盆托架，不包括地漏的安装。
③ 定额未计价材料包括洗涤盆、开关及弯管。
4、淋浴器
定额工程量计算规则：区分不同类型按设计图示数量计算。
① 安装范围分界点：给水水平管与支管交接处。
② 淋浴器组成安装定额中已包括截止阀、接头零件、给水管的安装，不能重复计算。
③ 定额未计价材料为莲蓬喷头或成品淋浴器。
5、桑拿浴室
定额工程量计算规则：按不同的面积以“座”计算
6、烘手机
定额工程量计算规则：按设计图示数量计算。
7、大便器
定额工程量计算规则：按不同形式、冲洗方式、接管类型按设计图示数量计算。
① 蹲式大便器安装，已包括了固定大便器的垫砖，但不包括大便器蹲台砌筑。
② 蹲式普通冲洗阀大便器安装范围：给水水平管与支管交接处；排水管在存水弯处；未计价材料只包括大便器。
③ 手押阀冲洗和延时自闭式冲洗阀蹲式大便器安装范围：给水水平管与支管交接处；排水管在存水弯处；未计价材料包括大便器和手押阀、延时自闭冲洗阀。
④ 高水箱蹲式大便器安装：给水水平管与支管交接处；排水管在存水弯处；未计价材料有水箱、全部配套铜活1套、大便器。
⑤ 坐式低水箱大便器安装范围：给水水平管与支管交接处；排水管在存水弯处；未计价材料包括坐式大便器、配件铜活1套、水箱带配件铜活。
8、小便器
定额工程量计算规则：区分不同形式按设计图示数量计算。
① 普通挂式小便器安装范围：给水水平管与支管交接处；排水管垂直方向计算到地面。未计价材料有小便器或者铜活全套。
② 挂斗式自动冲洗水箱安装范围：给水水平管与支管交接处；排水管垂直方向计算到地面。未计价材料有小便器、水箱或者铜活全套。
③ 立式（落地式）及自动冲洗小便器安装范围：给水水平管与支管交接处；排水管垂直方向计算到地面。未计价材料有小便器。
9、水箱制作安装
制作定额工程量计算规则：钢板水箱制作按设计图示尺寸以重量计算，不扣除人孔、手孔重量。法兰和短管水位计可按相应项目另行计算。
安装定额工程量计算规则：钢板水箱安装分矩形和圆形、容量按设计图示数量计算。
① 大小便槽自动冲洗水箱定额中已包括便槽水箱托架、自动冲洗阀、冲洗管、进水嘴等，不另行计算。其他类型水箱都未包括支架制作安装，如为型钢支架，执行本册定额“一般管道支架”项目，如为砼或者砖支座可按土建相应定额执行。
② 各种水箱连接管，均未包括在定额内，可执行室内管道安装的相应定额。
10、排水栓
定额工程量计算：区分是否带存水弯按设计图示数量计算。
① 排水栓是通常所说的下水口，洗涤盆、洗手盆等项目里已包括排水栓，不得另计。单独套用排水栓一般是在砼和砖砌污水池、洗池等地方的排水栓。
11、水龙头
定额工程量计算规则：区分不同直径按图示设计数量计算，水龙头本身材料费未包括。
12、地漏及地面扫除口
定额工程量计算规则：区分不同直径按图示设计数量计算。
① 地漏材质和形式不同均套同种定额，主材费按设计不同型号分别计算。
② 地漏安装定额中已包括了每个地漏0.1m焊接管，实际有出入时不予调整。主材排水栓、地漏、扫除口均未计价。
13、小便槽冲洗管
定额工程量计算规则：区分不同管径按图示设计长度计算。
① 定额不包括阀门安装。
14、热水器、开水炉、容积式热交换器
定额工程量计算规则:区分不同的规格型号按设计图示数量计算。
五、供暖器具安装
1、散热器
（1）铸铁散热器（翼型、M132型、柱型）：按数量以“片”计算
①柱型散热器可以单片拆装，柱型散热器为挂装时，选用M132型安装定额。柱型和M132型散热器安装需要拉条（挂条）拉条另行计算。铸铁散热器定额中包括栽钩子、打堵洞眼。
（2）光排管散热器：区分不同型号与公称直径按长度计算。
①光排管散热器A型：蒸汽采暖系统用；B型：热水采暖系统用。
② 额工程量指光排管的长度，联管作为材料已经包括在定额中。
（3）钢制闭式散热器：区分不同型号以“片”计算。
①定额中散热器型号为高*长，对于宽度尺寸未作要求。主材价不包括托钩者，托钩价格另行计算。
（4）钢制板式、壁式、柱式散热器、有色金属复合散热器：按设计图示数量以“组”计算。
①定额中已经计算了托钩安装的人工和材料。
2、暖风机
定额工程量计算规则：区分不同单机重量按设计图示数量计算。
① 支架、与暖风机相连的钢管、阀门、疏水器不包括在本定额中，应另行计算。
3、热空气幕
定额工程量计算规则：区分不同型号和重量以“台”计算，其支架按相应项目执行。
4、采暖分配箱
定额工程量计算规则：按设计图示数量以“台”计算。
5、集气罐
定额工程量计算规则：区分不同直径按设计图示数量以“个”计算。不包括附件安装。
六、燃气器具
1、燃气加热设备、灶具
定额工程量计算规则:区分不同形式按设计图示数量计算。
① 燃气加热器具只包括器具与燃气管终端阀门连接，其他执行相应定额。
2、气嘴
定额工程量计算规则:区分不同规格、型号按设计图示数量计算。
七、仪表
定额工程量计算规则：按设计图示数量计算。
