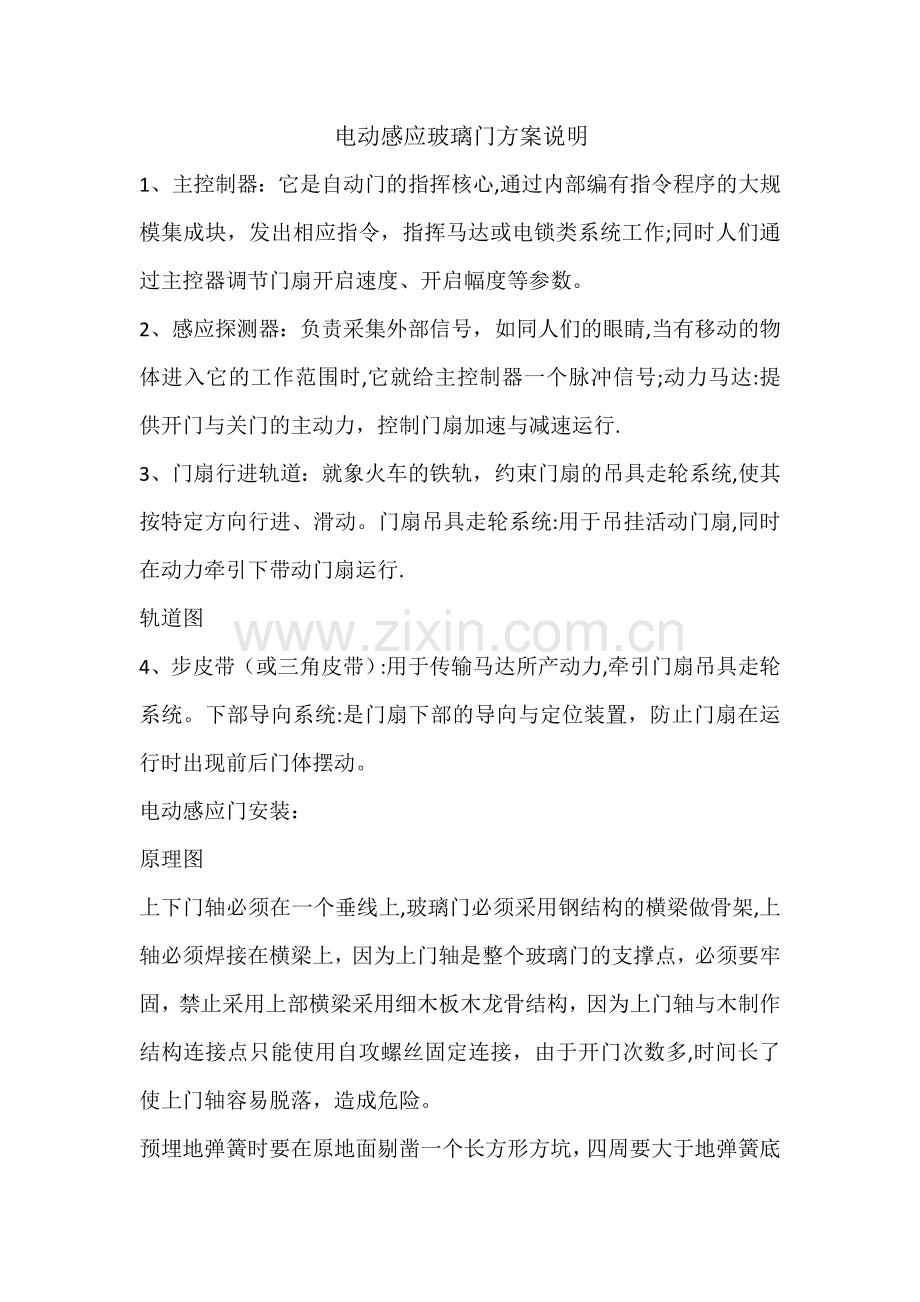

电动感应玻璃门方案说明.doc

电动感应玻璃门方案说明1、主控制器：它是自动门的指挥核心,通过内部编有指令程序的大规模集成块，发出相应指令，指挥马达或电锁类系统工作;同时人们通过主控器调节门扇开启速度、开启幅度等参数。2、感应探测器：负责采集外部信号，如同人们的眼睛,当有移动的物体进入它的工作范围时,它就给主控制器一个脉冲信号;动力马达:提供开门与关门的主动力，控制门扇加速与减速运行.3、门扇行进轨道：就象火车的铁轨，约束门扇的吊具走轮系统,使其按特定方向行进、滑动。门扇吊具走轮系统:用于吊挂活动门扇,同时在动力牵引下带动门扇运行.轨道图4、步皮带（或三角皮带）:用于传输马达所产动力,牵引门扇吊具走轮系统。下部导向系统:是门扇下部的导向与定位装置，防止门扇在运行时出现前后门体摆动。电动感应门安装：原理图上下门轴必须在一个垂线上,玻璃门必须采用钢结构的横梁做骨架,上轴必须焊接在横梁上，因为上门轴是整个玻璃门的支撑点，必须要牢固，禁止采用上部横梁采用细木板木龙骨结构，因为上门轴与木制作结构连接点只能使用自攻螺丝固定连接，由于开门次数多,时间长了使上门轴容易脱落，造成危险。预埋地弹簧时要在原地面剔凿一个长方形方坑，四周要大于地弹簧底座的10毫米，用于塞实高标号水泥砂浆,起到牢固的作用,建议地弹簧水泥凝固48h后按照玻璃门,安装好玻璃门地边要距地8-12毫米,预防玻璃门在下垂的时候摩擦地面.地弹门的上下门轴要座于门框的核心，使玻璃门安装好以后也能座于门框的核心，起到美观的效果。安装好玻璃上门边要距横梁3-6毫米,预防门下垂时上门轴和门夹的连接件不至于脱离，还有一个细节问题要注意,门轴与门夹的部位要注入黄油，可以减少连接件的磨损，以延长使用寿命。成品
