重庆LTE考试及面试题整理.doc

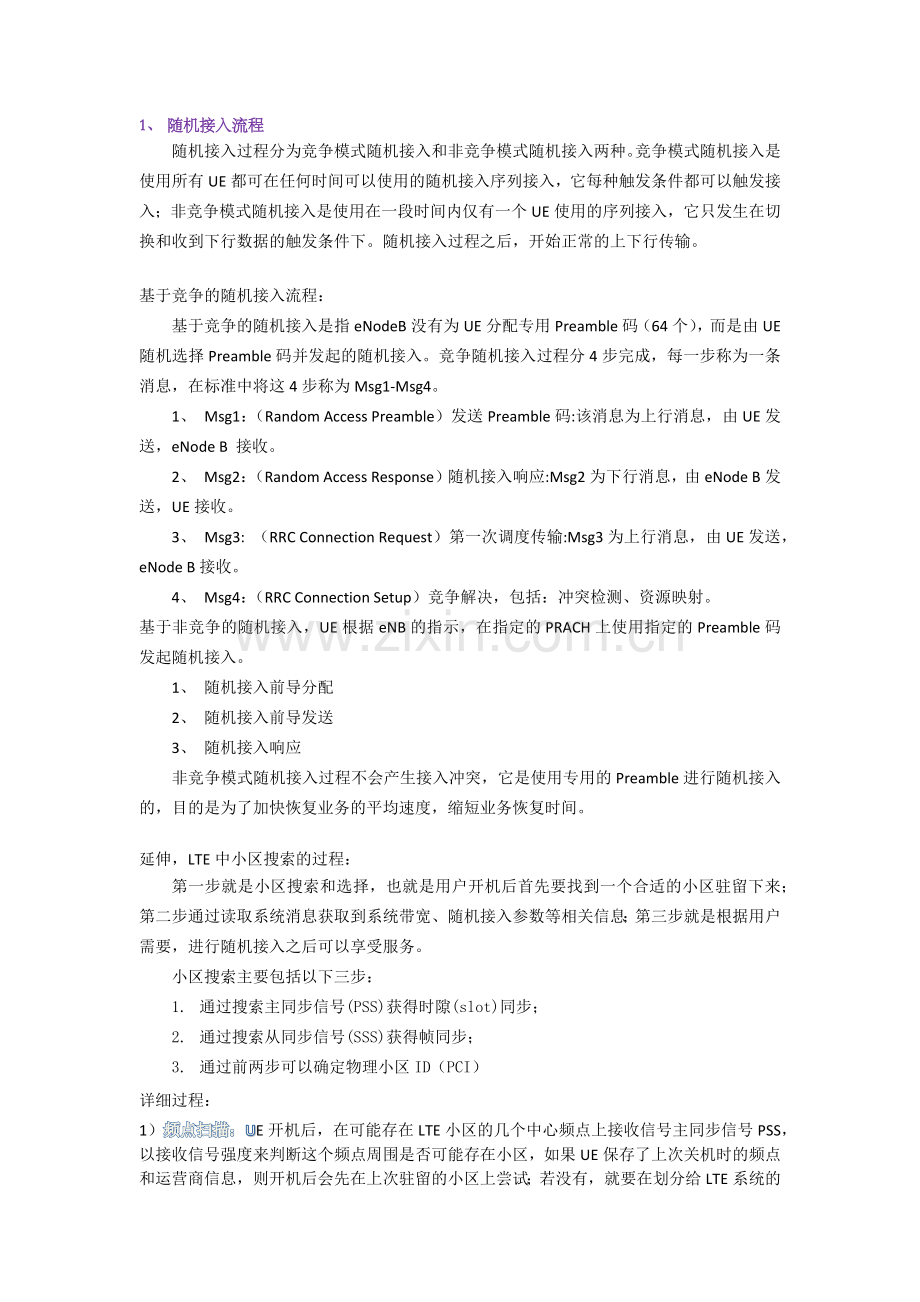

1、 随机接入流程
随机接入过程分为竞争模式随机接入和非竞争模式随机接入两种。竞争模式随机接入是使用所有UE都可在任何时间可以使用的随机接入序列接入，它每种触发条件都可以触发接入；非竞争模式随机接入是使用在一段时间内仅有一个UE使用的序列接入，它只发生在切换和收到下行数据的触发条件下。随机接入过程之后，开始正常的上下行传输。

基于竞争的随机接入流程：
基于竞争的随机接入是指eNodeB没有为UE分配专用Preamble码（64个），而是由UE随机选择Preamble码并发起的随机接入。竞争随机接入过程分4步完成，每一步称为一条消息，在标准中将这4步称为Msg1-Msg4。
1、 Msg1：（Random Access Preamble）发送Preamble码:该消息为上行消息，由UE发送，eNode B 接收。
2、 Msg2：（Random Access Response）随机接入响应:Msg2为下行消息，由eNode B发送，UE接收。
3、 Msg3: （RRC Connection Request）第一次调度传输:Msg3为上行消息，由UE发送，eNode B接收。
4、 Msg4：（RRC Connection Setup）竞争解决，包括：冲突检测、资源映射。
基于非竞争的随机接入，UE根据eNB的指示，在指定的PRACH上使用指定的Preamble码发起随机接入。
1、 随机接入前导分配
2、 随机接入前导发送
3、 随机接入响应
非竞争模式随机接入过程不会产生接入冲突，它是使用专用的Preamble进行随机接入的，目的是为了加快恢复业务的平均速度，缩短业务恢复时间。

延伸，LTE中小区搜索的过程：
第一步就是小区搜索和选择，也就是用户开机后首先要找到一个合适的小区驻留下来；第二步通过读取系统消息获取到系统带宽、随机接入参数等相关信息；第三步就是根据用户需要，进行随机接入之后可以享受服务。
小区搜索主要包括以下三步：
1. 通过搜索主同步信号(PSS)获得时隙(slot)同步；
2. 通过搜索从同步信号(SSS)获得帧同步；
3. 通过前两步可以确定物理小区ID（PCI）
详细过程：

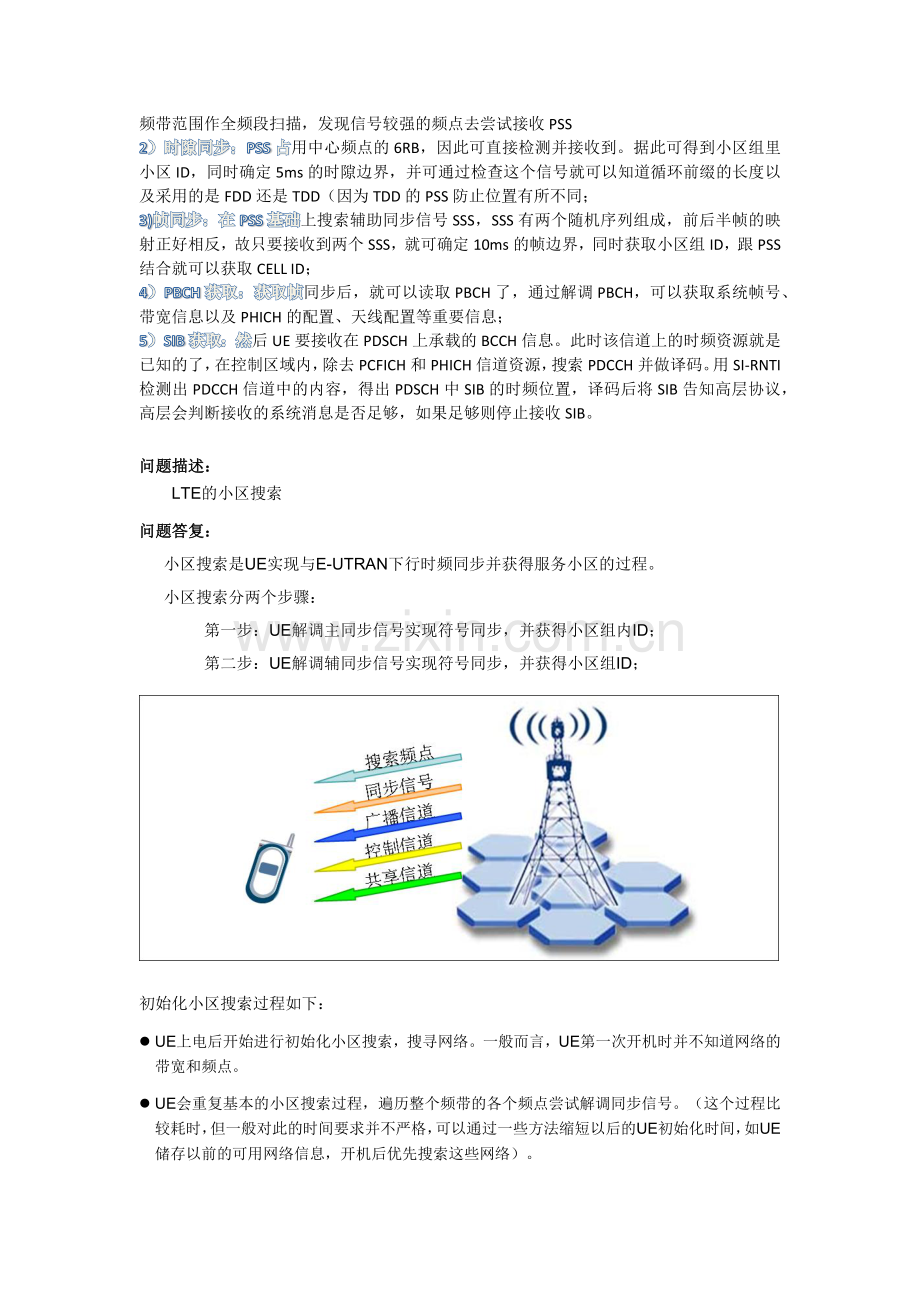

1）频点扫描：UE开机后，在可能存在LTE小区的几个中心频点上接收信号主同步信号PSS，以接收信号强度来判断这个频点周围是否可能存在小区，如果UE保存了上次关机时的频点和运营商信息，则开机后会先在上次驻留的小区上尝试；若没有，就要在划分给LTE系统的频带范围作全频段扫描，发现信号较强的频点去尝试接收PSS
2）时隙同步：PSS占用中心频点的6RB，因此可直接检测并接收到。据此可得到小区组里小区ID，同时确定5ms的时隙边界，并可通过检查这个信号就可以知道循环前缀的长度以及采用的是FDD还是TDD（因为TDD的PSS防止位置有所不同；
3)帧同步：在PSS基础上搜索辅助同步信号SSS，SSS有两个随机序列组成，前后半帧的映射正好相反，故只要接收到两个SSS，就可确定10ms的帧边界，同时获取小区组ID，跟PSS结合就可以获取CELL ID；
4）PBCH获取：获取帧同步后，就可以读取PBCH了，通过解调PBCH，可以获取系统帧号、带宽信息以及PHICH的配置、天线配置等重要信息；
5）SIB获取：然后UE要接收在PDSCH上承载的BCCH信息。此时该信道上的时频资源就是已知的了，在控制区域内，除去PCFICH和PHICH信道资源，搜索PDCCH并做译码。用SI-RNTI检测出PDCCH信道中的内容，得出PDSCH中SIB的时频位置，译码后将SIB告知高层协议，高层会判断接收的系统消息是否足够，如果足够则停止接收SIB。

问题描述：
LTE的小区搜索
问题答复：
小区搜索是UE实现与E-UTRAN下行时频同步并获得服务小区的过程。
小区搜索分两个步骤：
第一步：UE解调主同步信号实现符号同步，并获得小区组内ID；
第二步：UE解调辅同步信号实现符号同步，并获得小区组ID；

初始化小区搜索过程如下：
l UE上电后开始进行初始化小区搜索，搜寻网络。一般而言，UE第一次开机时并不知道网络的带宽和频点。
l UE会重复基本的小区搜索过程，遍历整个频带的各个频点尝试解调同步信号。（这个过程比较耗时，但一般对此的时间要求并不严格，可以通过一些方法缩短以后的UE初始化时间，如UE储存以前的可用网络信息，开机后优先搜索这些网络）。
l 一旦UE搜寻到可用网络并与网络实现时频同步，获得服务小区ID，即完成小区搜索。UE将解调下行广播信道PBCH，获得系统带宽，发射天线数等信息。
完成以上过程后，UE解调下行控制信道PDCCH，获得网络指配给这个UE的寻呼周期。然后在固定的寻呼周期中从IDLE态醒来解调PDCCH，监听寻呼。如果有属于该UE的寻呼，则解调指定的下行共享信道PDSCH资源，接收寻呼。
2、A1\A2\A3\A4\A5、B1\B2事件

A1停止异频、异系统测量
A2启动异频、异系统测量
3、OFDM和SC-FDMA
OFDMA：下行多址接入技术
将传输带宽划分成一系列正交的子载波资源，将不同的子载波资源分配给不同的用户实现多址。因为子载波相互正交，所以小区内用户之间没有干扰。
下行多址方式特点：同相位的子载波的波形在时域上直接叠加。因子载波数量多，造成峰均比(PAPR)较高，调制信号的动态范围大，提高了对功放的要求。

SC-FDMA(Single Carrier-FDMA单载波频分多址技术)：上行多址接入技术
和OFDMA相同，将传输带宽划分成一系列正交的子载波资源，将不同的子载波资源分配给不同的用户实现多址。注意不同的是：任一终端使用的子载波必须连续。
上行多址方式特点：考虑到多载波带来的高PAPR会影响终端的射频成本和电池寿命，LTE上行采用Single Carrier-FDMA （即SC-FDMA）以改善峰均比。
SC-FDMA的特点是，在采用IFFT将子载波转换为时域信号之前，先对信号进行了FFT转换，从而引入部分单载波特性，降低了峰均比。

延伸：
问题描述：
LTE上行为什么要采用SC-FDMA技术
问题答复：
考虑到多载波带来的高PAPR会影响终端的射频成本和电池寿命。最终3GPP决定在上行采用单载波频分复用技术SC-FDMA中的频域实现方式DFT-S-OFDM。可以看出与OFDM不同的是在调制之前先进行了DFT的转换，这样最终发射的时域信号会大大减小PAPR。这种处理的缺点就是增加了射频调制的复杂度。实际上DFT-S-OFDM可以认为是一种特殊的多载波复用方式，其输出的信息同样具有多载波特性，但是由于其有别于OFDM的特殊处理，使其具有单载波复用相对较低的PAPR特性。
4、LTE的关键技术
1)OFDM：正交频分复用，将信道分成若干正交子信道，将高速数据信号转换成并行的低速子数据流，调制到在每个子信道上进行传输。
2)MIMO：多天线技术，不相关的各个天线上分别发送多个数据流，利用多径衰落，在不增加带宽和天线发送功率的情况下，提高信道及频谱利用率，下行数据的传输质量。
3) 高阶调制：16QAM、64QAM
4) HARQ：混合自动重传，下行：异步自适应HARQ
5) AMC：自适应调制和编码，TD-LTE支持根据上下行信道互易性进行AMC调整。
6)ICIC：小区间干扰协调
5、系统消息
LTE系统消息主要包括MIB和SIB，如下所示：
ü MIB: 下行链路带宽，SFN和PHICH信道配置信息
ü SIB1:小区接入信息和SIB(除了SIB1)的调度信息
ü SIB2:小区接入bar信息以及无线信道配置参数
ü SIB3:服务小区重选信息
ü SIB4:同频邻区重选信息
ü SIB5:异频重选信息
ü SIB6: UTRAN重选信息
ü SIB7: GERAN重选信息
ü SIB8: CDMA2000重选信息
ü SIB9: HOME ENB ID
ü SIB10~SIB11: ETMS (Earthquake and Tsunami Warning System)通知

6、上下行信道

7、天线数量对覆盖的影响
多天线技术通过对发射和接收信号的空域和时域上的处理，能提高系统的覆盖和容量。其中，多天线的接收分集、发射分集、下行波束赋形和空分复用（MIMO）在LTE网络中得到了广泛应用。

一般郊区场景，存在直射径，反射和折射较少。这种外场环境下，上行8天线接收相比于2天线的信号增益在5dB左右；在密集城区，会存在比较多的反射径和折射径，这种外场环境下，上行8天线接收技术会有效抵抗多径带来的衰落，相比于2天线的信号增益在8dB左右。
多天线技术能够提高覆盖能力、降低干扰、降低近点UE的发射功率并能大幅提高上行容量。
8、UE等级及对应的速率

问题描述：
LTE UE能力等级介绍
问题答复：
根据协议36.306，LTE UE能力等级主要分为5种。下表是下行UE不同能力的一些具体参数，可以看出2×2MIMO情况下，单个UE的峰值速率在150M左右，对应CAT4，实测速率可以达到140M左右。对于采用4×4MIMO的Cat5来说，峰值速率接近300M。
UE Category
Maximum number of DL-SCH transport block bits received within a TTI
Maximum number of bits of a DL-SCH transport block received within a TTI
Total number of soft channel bits
Maximum number of supported layers for spatial multiplexing in DL
Category 1
10296
10296
250368
1
Category 2
51024
51024
1237248
2
Category 3
102048
75376
1237248
2
Category 4
150752
75376
1827072
2
Category 5
299552
149776
3667200
4

下表是上行不同UE能力等级的一些参数，从中可以看出，只有Cat5可以支持64QAM，峰值速率可以达到75M左右。上下行峰值速率之所以差别这么大，主要由于上行是单天线发射，无法实现MIMO，但可以通过虚拟MIMO技术来提高上行小区吞吐率。
UE Category
Maximum number of bits of an UL-SCH transport block transmitted within a TTI
Support for 64QAM in UL
Category 1
5160
No
Category 2
25456
No
Category 3
51024
No
Category 4
51024
No
Category 5
75376
Yes
实际中，UE的能力等级信息可从S1口的Initial UE Context Setup Request信令或空口的UE_Cap_Info消息中看到。
问题：UE的终端类型有几类？上行支持64QAM的UE是第几类？下行只支持2x2MIMO的哪几类?
答案：5类，第5类支持64QAM，2、3、4类支持2x2MIMO。
9、吞吐量异常的影响因素
1、调度次数不足：灌包不足、开户速率不足（更换SIM卡）
2、调度RB不足：服务器性能、本小区内存在其他用户做业务（更换下载服务器，采用FTP＋迅雷双多线程下载的方法来提升吞吐量，如果无改善，可以通过命令检查下行给水量、灌包排查，是否服务器给水量问题）
3、MSC阶数偏低：检查干扰、UE主分集不平衡 UE能力限制（观察天线接收相关性，可以调整终端位置和方向，找到天线接收相关性最好的角度，天线相关性最好小于0.1，最大不超过0.3）
4、IBLER异常 （ping包检查）
5、传输模式异常、传输受限（检查测试终端是否工作在TM3模式，RANK2条件下；如不：检查小区配置和测试终端配置）、告警驻波。
6、RSRP、SINR覆盖不好、存在干扰（检查测试终端是否工作在TM3模式，RANK2条件下；如不：检查小区配置和测试终端配置）
7、电脑是否已经进行TCP窗口优化（更换测试终端/便携机）

10、模3干扰
模3干扰与天线端口中公共参考信号CRS的分布相关，天线端口中的公共参考信号在频域中占用子载波的位置（协议中规定CRS位子，在一个PRB中RE的位子是固定的，例如在第一个ODFM符号上占用4个RE，一个12个子载波，可以排列3个不相同组合），是和分配给小区的PSS相关的。LTE中PSS只采用了ZC序列的三种基序列（为了保证正交性和不相关），也就是只有三个不同的PSS序列可以分配给所有的小区，超过三个小区之后，就存在PSS序列的重复，映射到天线端口，就会产生模三的干扰。

延伸：

11、RSRP、SINR、RSRQ、RSSI什么意思？
RSRP: Reference Signal Received Power下行参考信号的接收功率，可以用来衡量下行的覆盖。
SINR：信号与干扰加噪声比 （Signal to Interference plus Noise Ratio）是指:信号与干扰加噪声比（SINR）是接收到的有用信号的强度与接收到的干扰信号（噪声和干扰）的强度的比值；可以简单的理解为“信噪比”。
RSRQ (Reference Signal Received Quality)主要衡量下行特定小区参考信号的接收质量。
RSSI：载波接收信号强度指示（总接收带宽功率）
12、TOP小区分析流程
无线掉线率=(eNodeB发起的S1 RESET导致的UE Context释放次数+UE Context异常释放次数)/UE Context建立成功总次数*100%
TOP小区分析流程
