矿物掺合料混凝土水化过程电化学阻抗参数变化试验分析.pdf

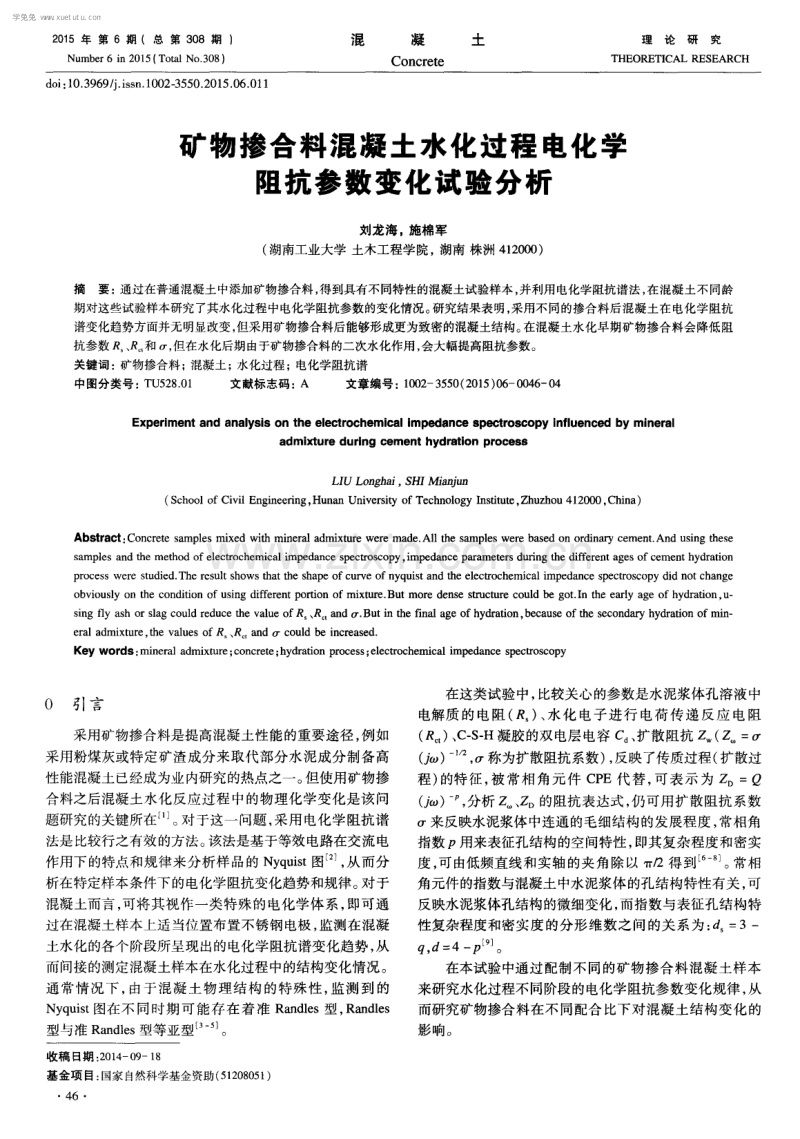

2 0 1 5年第 6期 (总 第 3 0 8 期) Nu mb e r 6 i n 2 0 1 5( T o t a l No ． 3 0 8 ) 混 凝 土 Co n c r e t e 理论研究 THEORET I CAL RES EARCH d o i ： 1 0 ． 3 9 6 9 ／ j ． i s s n ． 1 0 0 2 ~5 5 0 ． 2 0 1 5 ． 0 6 ． 0 1 1 矿物掺合料混凝 土水化过程 电化学 阻抗参数变化试验分析 刘龙海，施棉军 ( 湖南工业大学 土木工程学院， 湖南 株洲 4 1 2 0 0 0 ) 摘要： 通过在普通混凝土中添加矿物掺合料 ， 得到具有不同特性的混凝土试验样本 ， 并利用电化学阻抗谱法， 在混凝土不同龄 期对这些试验样本研究了其水化过程中电化学阻抗参数的变化情况。 研究结果表明， 采用不同的掺合料后混凝土在电化学阻抗 谱变化趋势方面并无明显改变 ， 但采用矿物掺合料后能够形成更为致密的混凝土结构。 在混凝土水化早期矿物掺合料会降低阻 抗参数 R 、 R 和 r ， ， 但在水化后期由于矿物掺合料的二次水化作用， 会大幅提高阻抗参数。 关键词 ： 矿物掺合料 ； 混凝土； 水化过程 ； 电化学阻抗谱 中图分类号 ： T U 5 2 8 ． 0 1 文献标志码： A 文章编号： 1 0 0 2 — 3 5 5 0 ( 2 0 1 5 ) 0 6 — 0 0 4 6 — 0 4 E x p e r i me n t a n d a n a l y s i s o n t h e e l e c t r o c h e mi c a l i mp e d a n c e s p e c t r o s c o p y i n f l u e n c e d b y mi n e r a l a d mi x t u r e d u r i n g c e me n t h y d r a t i o n p r o c e s s uuL o n g h m． S i l l Mi a n j u n ( S c h o o l o fCi v i l E n g i n e e r i n g， Hu n a n Un i v e r s i t y o f T e c h n o l o g y I n s t i t u t e ， Z h u z h o u 4 1 2 0 0 0， C h i n a ) Ab s t r a c t ： C o n c r e t e s a mp l e s mi x e d wi t h mi n e r a l a d mi x t u r e we r e ma d e ． Al l the s a mp l e s w e r e b a s e d o n o r d i n a r y c e me n t ． An d u s i n g t h e s e s a m p l e s a nd t h e me tho d o f e l e c t r o c h e m i c a l i m p e d a n c e s p e c tr o s c o py， i m p e da n c e p a r a m e t e r s d u r i n g t he d i f f e r e n t a g e s o f c e me n t h y d r a tio n p r o c e s s we r e s t u d i e d． Th e r e s u l t s h o ws tha t t h e s h a p e o f c u r v e o f n y q ui s t a nd t h e e l e c t r o c he mi c a l i mpe d a n c e s p e c t r o s c o py d i d n o t c ha n g e o b v i o u s l y o n the c o n d i ti o n o f u s i n g d i f f e r e n t p o r t i o n o f mi x t ur e ． Bu t mo r e d e n s e s t r u c t u r e c ou l d b e g o t ． I n t h e e a r l y a g e o f h y d r a tio n， U — s i n g f l y a s h o r s l a g c o ul d r e d u c e the v a l ue o f R 、 R t an d o r ． Bu t i n the fin a l a g e o f h y d r a tio n， b e c a u s e o f t h e s e c o n d a r y h y d r a t i o n o f mi n — e r a l a d mi x t u r e， the v a l u e s o f R⋯R and or c o ul d b e i n c r e a s e d ． Ke y wor ds： mi n e r a l a d mi x t u r e； c o n c r e t e； h y d r a ti o n p r o c e s s ； e l e c tro c h e mi c a l i mp e d a n c e s pe c tro s c o p y 0 引 言 采用矿物掺合料是提高混凝土性能的重要途径 ， 例如 采用粉煤灰或特定矿渣成分来取代部分水泥成分制备高 性能混凝土已经成为业 内研究 的热点之一。 但使用矿物掺 合料之后混凝土水化反 应过程 中的物理化学变化是该 问 题研究 的关键所在⋯。 对 于这一 问题 ， 采用 电化学 阻抗谱 法是比较行之有效的方法。 该法是基于等效 电路在交流电 作用下 的特点和规律来 分析样品的 N y q u i s t 图 ， 从 而分 析在特定样本条件下的电化学阻抗变化趋势和规律 。 对于 } 昆 凝土而言， 可将其视作一类特殊的电化学体系， 即可通 过在混凝土样本上适当位置布置不锈钢电极 ， 监测在混凝 土水化 的各个 阶段所呈现出的电化学阻抗谱变化趋势 ， 从 而间接 的测定混凝土样本在水化过程 中的结构变化情况 。 通 常情况 下 ， 由于混 凝土 物理结 构 的特殊 性 ， 监 测 到 的 N y q u i s t 图在不 同时期可 能存 在着 准 R a n d l e s型， R a n d l e s 型与准 R a n d l e s 型等亚型 。 收 稿 日期 ： 2 0 1 4 —0 9 —1 8 基金项 目： 国家 自然科学基金资助( 5 1 2 0 8 0 5 1 ) 4 6 在这类试验中， 比较关心的参数是水泥浆体孑 L 溶液中 电解质 的 电阻 ( R ) 、 水 化 电子 进行 电荷传 递 反应 电 阻 ( ) 、 C - S - H凝胶的双 电层 电容 C 、 扩散阻抗 z ( Z = ( 如 ) ， 称为扩散阻抗系数 ) ， 反映了传质过程( 扩散过 程) 的特征， 被常相角元件 C P E代替， 可表示为 Z D=Q ( ) ～， 分析 z D的阻抗表达式 ， 仍 可用扩散阻抗系数 来反映水泥浆体中连通的毛细结构的发展程 度 ， 常相角 指数 P用来表征孑 L 结构的空 间特性 ， 即其复杂程度和密实 度 ， 可 由低频直线和实轴 的夹角除 以 1 T ／ 2得 到 。 常相 角元件的指数与混凝土中水泥浆体 的孑 L 结构特性有关 ， 可 反映水泥浆体孔结构的微细变化 ， 而指数与表征孔结构特 性复杂程度和密实度 的分 形维数之 问的关 系为 ： d =3一 q， d=4一P[ 。 在本试验 中通过配制不同 的矿物掺合料 混凝土样本 来研究水化过程不同阶段的电化学阻抗参数变化规律 ， 从 而研究矿物掺合料在不 同配合 比下对混凝土结构变化 的 影响。 学兔兔 w w w .x u e t u t u .c o m 1 混凝 土试验样本制作及试验 方法 为便于研究在 其他试验条件相 同的情况下 的某特殊 参数对试验结果 的影 响 ， 分 别设 计 了 1 2组不 同配合 比的 试验样本 。 各试验样本 的基本参数如表 1 所示。 水泥 ： P O 4 2 ． 5级水泥 ； 细集料 ： 河砂 ， 级配 I I 区 ， 细 度模数 2 ． 4 ； 粗集料 ： 粒径 5～ 2 5 F l l l T I 、 连续级 配的优 质石 灰石碎石 ； Ⅱ级粉煤灰 ； 粒化高炉矿渣 ； 水化龄期 ： 9 0 m i n 、 表 1 试验样本配 E 细节 1 3、 7、 1 0 1 4 2 2 2 8 3 6 4 5 6 0 9 0、 1 2 0 1 8 0 d 以上试样样本尺寸均为 1 0 0 IT U T I 1 0 0 n l l T l 1 0 0 mm， 以标准方式养护 ， 分别测定在不同龄期时各样本 的在 尺 、 R C 、 q和 o r 、 P方 面的差异 ， 并采用 Z s i m p Wi n软件对试 验数据进行拟合 。 2试验结果概述 在试验中 ， 选取了三类具有代表性 的混凝土水化时期 作为研究重点 ， 分别为水化早期 ( 9 0 mi n ) 、 水化 中期 ( 7 d ) 和水化后期( 2 8 d ) 。 在混凝土水化 的上述三个时期分别测 量了不 同配合 比的混凝土样本 的阻抗谱。 从 1 2个试 验样 本的总体规律上看 ， 随着水化反应 的进行 ， 添加矿物 掺合 料混凝土 的电化学阻抗 曲线 与普通 混凝土的 曲线呈 现相 似的规律 。 各时期代表样本的 N y q u i s t 图及 主要特点 分析 详述如下 。 2 ． 1水化早期 在水化早期掺和矿 物成 分的混凝土试 验样 品和无 添 加矿物成分的混凝 土具有相似 的 N y q u i s t 图， 尽在 图像末 端呈现出一定的差异， 但总体上仍然呈现出近似直线的的 规律。 即表现为在水化 的早期 阶段 ， 不 同配合 比的试 验样 本等效 电路均可用 阻容 串联 电路 来表示 ， 可 以认 为在该 2 ． 0 1 ． 6 1 ． 2 ≈ N 0． 8 0 ． 4 阶段 ， 混凝土试验样本 中均无 明显的电化学反应 发生 ， 各 典 型试验样本的 N y q u i s t 图如 图 1 所示 。 Z ’ ， 1 0 图 1 水化 早期 试验 样本 N y q u is t 图 2 ． 2 水化 中期 在各试验样本 的水化中期 ， 由于水化过程 中明显的电 化学反应 ， 不同配合 比的试验样 本 N y q u i s t 图开始 出现差 异。 从原理上看 ， 在该 阶段溶液 中的固相氢氧化钙逐步析 出， 并形成 C — S — H凝胶 。 这一 电化学反 应体现 在 N y q u i s t 图上即为高频段所呈现 出的曲线特征 。 在该 阶段 ， 试验样 本的等效 电路 已不 再是阻容 串联 电路 ， 而 是向准 R a n d l e s 型过渡( 如图 2 ( a ) ) ， 试验样本 的 N y q u i s t 图见 图 2 ( b ) 所 示 ， 图 2 ( b ) 中方框段 部分放 大即为 图 2 ( c ) 所示 的 曲线 部分。 0 1 2 3 4 5 6 Z／ 1 0 ( a ) ( b ) 图2水化中期试验样本 N y q u i s t 图 2 ． 3 水 化 后 期 该时期 为混凝 土 的水 化稳定 期 ， 各不 同配合 比的混 凝土阻抗谱 都 表现 出准 R a n d l e s 型 特征 ， 水 泥浆 体 中 已 经形成大量 的 c — s — H凝 胶 。 依据 准 R a n d l e s 型 的 N y q u i s t 图的特性 ， 如 图 3 ( a ) 所 示 ， 在该 阶段 中， 在高 频 段 可见 常相角元件引起的压扁半圆 ， 而在低频段则表 现出从 曲线 向直线渐变 的趋势。 试 验样本 的 N y q u i s t 图见 图 3 ( b ) 所 示 ， 图 3 ( b ) 中方框 段部分 放大 即为 图 3 ( C ) 所 示 的曲线 部分。 3 结果分析 通过上述 3个水 化阶段 的 N y q u i s t 图分析 ， 可见不 同 的配合比对于混凝土水化过程中的阻抗谱有显著影 响。 在 进行各掺和成分对阻抗谱 的影 响时 ， 分 为 3类 ： 不 同粉 煤 灰掺量带来的影 响、 不同矿渣掺量带来的影响 、 粉煤灰／ 矿 渣带来 的影响。 ． 4 7 ． 学兔兔 w w w .x u e t u t u .c o m Z 3． 2 2 ． 8 2 4 2 ． 0 0 1 ． 6 N 1 ．2 O 8 O ． 4 Z ／ 1 0 ( b ) 图3水化后期试验样本 N y q u i s t 图 3 ． 1 粉煤灰掺量对混凝土阻抗参数的影响分析 依据添加粉煤灰掺量 的试验样本数 据 ， 将 R 。 ， R C 1 5 1 2 0． 9 一 0 ． 6 0． 3 0 2000 1 6 0 0 l 2 0 0 t tq 8 0 0 4 0 0 O 5 0 0 7 5 0 1 0 0 0 1 2 5 0 1 5 0 0 Z ( c ) 和扩散阻抗系数 的单参数分别点绘 成图 ， 如 图 4 ( a ) 一 ( d ) 所示 。 龄期／ d ( a ) 龄期， d 龄期／ d ( b ) ( c ) 图4粉煤灰混凝土不同龄期的电化学参数 ( 1 ) R 在不同时期的变化特性分析 对于水泥浆体孔溶 液中电解质 电阻 R 而 言 ， 该参 数 在水化早期和中期均没有表现出明显变化特性 ， 而是到 了 水化后期 ， 即 2 8 d以后 R 才呈现 出不 断加大 的趋势 。 在 水化早期和 中期 ， 尺 均无明显变化 ， 在和粉煤灰 掺量的关 系上表现为粉煤灰掺量和 尺 变化成大致上的反 比关 系。 到水化中期这一 阶段以后 ， 不同粉煤灰掺量的试验样本和 普通混凝土试验样本在 尺 方面的差异已逐步减小， 加之具 备一定粉煤灰掺量的试验样本具有更大的有效水灰 比， 会加 速水泥熟料的水化速率 ， 从而可形成更强的胶结作用。 因粉 煤灰 中的成分能够形成数量更多的 c — s - H凝胶 。 ( 2 ) 水化电子进行 电荷传递反应 的电阻 尺 。 。 从总体上看 ， 。 。 受水 化程度 的影 响较大 。 在水化早 期 不同类型的试验样本均表现出较小的 R 值， 且具有粉煤 灰掺量 的试验样本 R 。 值要低于普通试验样本 尺 值 。 这一 现象可解释为粉煤灰掺 量会影响到混凝土结构 的疏松 程 度 ， 掺量越大越会影响到水化程度。 但随着样本龄期增长 ， 当进入水化稳定期后 ， 由于粉煤灰成分的二次水化反应作 用 ， 具有粉煤灰掺量的样本 尺 值超过普通混凝土样本 ， 形 成了更为致密的结构。 ( 3 ) c — s — H凝胶 的双电层 电容 C 为便于计算分析 ， 以常相角原件代替 C 进行分析 粉 煤灰掺量试验样本的 值。 从图4中可见， 虽然 值受材 料孔隙率、 孔溶液离子浓度等多种因素的综合影响， 但总 体上 值变化不大。 从 值和 C - S - H凝胶 的关 系可见 ， 较 为稳定 的 值表征 的是 C — S — H凝 胶稳定 的电性质。 在水 化后期 ， 普通混凝 土 的常相 角指数接近 于 1 ， 变化不是很 大 ， 结构逐渐密实 ， 研究发 现粉煤灰混凝 土的结构 比普通 ． 48 ． 龄 期／ d ( d ) 混凝土的结构更致密； 同时 由于本研究 的是 曲线的变化趋 势 ， 并不是某个具体的数值 ， 是否考虑 q对结果没有很大的 影响， 因此可近似认为粉煤灰混凝土的常相角指数 q= 1 。 ( 4 ) 扩散阻抗系数 不 同粉煤灰掺量混凝土的常相角指数 和分形维数 可 通过查相应表格获得 。 从粉煤灰掺量 、 常相角指数 和分 形维数 的关 系可知 ， 粉煤灰掺量加 大后 ， 会 导致常相角指 数增加 ， 同时降低分析维数 ， 从而会 形成更为致密的结构 ， 导致更大的扩散阻抗 。 从试验样本总体规律上看 ， 普通混 凝土样本和具有粉煤灰掺量 的样本 在扩散阻抗系数方 面 具有相 同的变化趋势 ， 均是 随着样本龄期 的增 长而增加。 粉煤灰掺量样本相较于普通混凝 土样本 ， 其后期密实度更 大 ， 因而形成 了更大 的扩散阻抗 系数 ， 其增大 的明显程度 随着粉煤灰掺量的增加的越加明显 。 3 ． 2 矿渣混凝土 阻抗参数的分析 依据矿渣掺量的试验样本数据 ， 将 ， R C 和扩散 阻抗系数 的单参数分别点绘成 图， 如图5所示。 对 比图 5和 图 4中 的相 关参数 可见 ， 使 用矿渣 作 为 掺量和使用 粉煤 灰作 为 掺量 对试 验样 本 的 影 响是类 似 的。 从总体上看 ， 在水化早 期 ， 水 化产物越多 ， 孔溶液 电阻 越大 ， 但增大矿渣掺入量 ， 将 降低 值。 但 随着水化作 用的持续进行 ， 由于各样本水化产物数量 的逐步接近 ， 不 同样本 R 。 的差异逐步减小。 到水化 中期后 ， 由于矿渣 的二 次水化作用 ， 使用矿渣掺量 的样本 尺 大 幅高于普通混凝 土样本的 R 。 值 ， 且具有更为明显的增加速率。 扩散阻抗 系 数 则随着样本龄期 的增长而呈现出明显的增加趋势 ， 矿 渣掺入量的增加对常相角 P和分形维数 d的影响详见表 2 所示。 学兔兔 w w w .x u e t u t u .c o m 1 ． 8 1 ． 5 1 ． 2 0 ． 9 ≈ 0 ． 6 O ． 3 0 1 ． 5 1 ． 2 n。0 ． 9 、 0 ． 6 O ． 3 2 O 4 0 6 0 8 0 1 0 0 1 2 0 1 4 0 1 6 0 1 8 0 0 2 0 4 0 6 0 8 0 1 0 0 1 2 0 1 4 0 1 6 0 1 8 0 龄期， d 龄期， d ( a ) ( b ) 6 ． 0 4． 5 3 ． 0 b 1． 5 图5 矿渣混凝土不同龄期的电化学参数 表 2 不同矿渣掺量混凝土常相角指数 P和 d 分形维数 0 2 0 4 0 6 0 8 0 1 0 0 1 2 0 1 4 0 1 6 0 1 8 0 龄期， d ( c ) 3 ． 3 粉煤灰／ 矿渣复合混凝 土阻抗参数的分析 粉煤灰／ 矿渣复合混凝土阻抗参数试验数据所体现出 的趋势和单独添加粉煤灰或矿渣类似 ， 其结果不再一一 罗 列 ， 现将试验样本表现 出的一般规律简述如下 ： ( 1 ) 随着样 本龄期增长 ， R 均呈增长趋势 ， 且表现出增加矿渣掺量 的 同时减小粉煤灰 掺量 具有更 为 明显 的促 使 尺 增加 的趋 势。 ( 2 ) 随着龄期增长 ， 尺 逐渐增大 ， 增加矿渣掺量的同时 减小粉煤灰掺量具有更为明显的效果。 这表明采用相对 更 高的矿渣／ 粉煤灰 比能够形成更为密实的复合混凝土结 构。 ( 3 ) 同其他试验样本类似， 在试验中 K值仍然基本稳 定， 表明 C - S — H凝胶具有稳定的电性质。 ( 4 ) 粉煤灰， 矿渣 复合混凝土扩散阻抗系数随着龄期的增长、 粉煤灰掺量的 减小和矿渣掺量 的增加 而增 大 ， 且 大于普通混凝 土 ， 与孔 溶液中电解质的电阻 R 、 水化电子进行电荷传递反应的电 阻 。 呈现相同的变化趋势 。 随着粉煤灰掺量 的减小 、 矿渣 掺量的增加 ， 常相角指数不断增大 ， 分形维数不断减小 ， 复 合混凝土的结构 比普通混凝 土更密实 。 4 结论 本研究设计材料试验 ， 通过在普通混凝 土中添加粉煤 灰和矿渣制作试验样本 ， 以混凝土水化过程中的电化学 阻 抗谱作为研究对象， 分析在不同矿物掺合料添加条件下性 状 的变化规律 。 经过对试验数据 的分析 总结表明 ， 使用 电 化学阻抗谱法可 了解混凝土微结构 的变化过程 ， 并 可进一 步得到如下初步试验结论 ： ( 1 ) 添加矿物掺合料没有改变混凝土电化学阻抗谱的 基本特征 ， 各类具有一定 比例矿物掺合料的试验样本均具 有和普通混凝土水化过程 中类似 的 N y q u i s t 图的形状 。 具 有矿物掺合料 的混凝 土样本水化过程 中仍 然具有典型 的 水化早期 、 水化 中期和水化稳定期的基本 阶段划分 。 ( 2 ) 采用不同矿物掺合料后， 与普通混凝土在不同水 化阶段圆弧有所差别， 表现为在水化中期高频段圆弧不像 普通混凝土明显， 但在水化稳定期矿物掺合料混凝土具有 更为 明显的半圆直径 。 ( 3 ) 粉煤灰的掺入改变了混凝土电化学阻抗参数。 加 入粉煤灰后 ， 在水化早期该类混凝土的阻抗参数将小于普 通混凝土。 但 由于粉煤灰具有二次水化作 用 、 填隙效应和 密实效应 ， 在水化过程进入 中期 后 ， 具有粉煤灰掺合 料的 混凝土将具 有 明显 高于普通 混凝 土的阻抗参 数。 与此 同 时， 粉煤灰的掺入量和和阻抗参数具有正相关关系。 但双 电层电容常相角原件系数对粉煤灰掺入量不敏感仍保持 基本稳定。 ( 4 ) 采用矿渣作为掺合料与采用粉煤灰的试验结果表 现出的电化学阻抗参数变化规律类似。 ( 5 ) 采用粉煤灰／ 矿渣作为复合掺合料的试验结果也 显示对混凝土阻抗参数造成影 响。 呈现 出的总体趋势是增 加矿渣和粉煤灰 比例后 ， 均可提高 、 R 和 ， 可得到密实 度较高的结构。 ( 6 ) 采用矿物掺合料后 ， 能够提高混凝土性能， 但还应 进一步研究粉煤灰 和矿渣 的混合掺 料对混凝土性能 的影 响， 寻找最佳配合 比。 参考文献： [ 1 ]许晨， 李志远， 金伟良． 混凝土中钢筋锈蚀的电化学阻抗谱特 征研究[ J ] ． 腐蚀科学与防护技术， 2 0 1 1 ( 0 5 ) ： 1 l — l 5 ． [ 2 ]施锦杰， 孙伟． 等效电路拟合钢筋锈蚀行为的电化学阻抗谱研 究[ J ] ． 腐蚀科学与防护技术， 2 0 1 2 ( 1 1 ) ： 1 1 3 —1 1 7 ． [ 3 3贺鸿珠， 史美伦， 顾永明． 交流阻抗谱方法评估矿渣粉活性的 可用性初探I s ] ． 粉煤灰综合利用， 2 0 1 1 ( 4 ) ： 3 4— 3 8 ． [ 4 ]MC C A R T E R W J ． T h e f r a c t a l s u r f a c e o f c e m e n t i t i o u s ma t e r i a l s d e t e r m i n e d b y i mp e d a n c e s p e c t r o s c o p y [ J ] ． A d v anc e s i n C e m e n t R e s e a r c h ， 1 9 9 4 ， 6 ( 2 4 ) ： 1 4 7—1 5 4 ． 下转第 5 3页 4 9- 学兔兔 w w w .x u e t u t u .c o m 2 ． 9 0 1T i m， 偏心距分别为 2 0 、 4 0 、 6 0 m l T l 的试件 的荷载 一纵 向位移曲线 。 由图可知 ， 偏心距对加 固试件 的承载力影响 3结 论 位移／ mm ( a ) 自密实混凝土强度 很大 ， 偏心距越大 ， 加固试件的越早进入弹塑性阶段 ， 其极 限承载力也越低。 位移／ m m ( b ) 钢管壁 厚 图7 不 同因素对荷载位移的影响 ( 1 ) 钢管 自密实混凝土加 固法可以大幅提高 R C方柱 的偏压承载力与延性 ， 并将未加 固柱 由脆性破坏转为延性 破坏 。 ( 2 ) 本研究的有限元模 型计算结果与试验结果较为吻 合 ， 说明本研究所选取 的模 型合理正确 ， 可 以作 为计算钢 管} 昆 凝土加固 R C方柱偏心受压构件的依据 。 ( 3 ) 参数分析表 明 ： 减小偏心距或增加 钢管壁厚均能 显著提高加 固柱的承载力与延性 ； 而 自密实混凝 土强度对 加 固柱承载力影响较小 。 参考文献 ： [ 1 ]刘西拉． 结构工程学科的进展与前景[ M] ． 北京 ： 中国建筑工业 出版社， 2 0 0 7 ． E 2 3 P R I E S T L E Y M， S E I B L E F ． D e s i g n a n d s e i s m i c r e t r o fi t me a s u r e s f o r c o n c r e t e a n d m a s o n r y s tr u c t u r e s [ J ] ． C o n s t ruc t i o n B u i l d i n g Ma t e ri a l ， 1 9 9 5 ， 9 ( 6 ) ： 3 6 2 — 3 7 7 ． [ 3 ]P R I E S T L E Y M J N， S E I B L E F ， X I A O Y， e t a1 ． S t e e l j a c k e t r e t - r o f i t fi n g o f r e i n f o r c e d c o n c r e t e b rid g e c ol u mn s f o r e n h a n c e d s h e a r s ~ e n g t h --p a r t 1 ： t h e o r e t i c a l c o n s i d e r a ti o n s a n d t e s t d e s i g n [ J ] ． A C I 上接第 4 9页 [ 5 ]伍远辉， 罗宿星， 付盈盈， 等． 氯离子环境下混凝土钢筋的电化 学阻抗谱特征r J ] ． 表面技术 ， 2 0 1 0 ( 3 ) ： 2 3— 2 9 ． [ 6 ]张静萍， 史美伦， 贺鸿珠． 粉煤灰火山灰 生 的交流阻抗研究[ J ] ． 粉煤灰 ， 2 0 1 0 ( 3 ) ： 3 5— 3 9 ． [ 7 ]王迎斌， 马保国， 罗忠涛， 等． 掺矿渣水泥水化反应特性的试验 研究[ J ] ． 混凝土与水泥制品 ， 2 0 0 9 ( 4 ) ： 1 3 5— 1 3 7 ． [ 8 ]B A R NE T T S J ， e t a 1 ． S t r e n g t h d e v e l o p me n t o f mo r t a r s c o n t a i n i n g g r o un d g r a n ul a t e d bl a s t —f ur na c e s l a g： Ef f e c t o f c u ring t e mpe r a — tu r e a n d d e t e r m i n a t i o n o f a p p a r e n t a c t i v a t i o n e n e r g i e s [ J ] ． C e me n t a n d Co n c r e t e Co mp os i t e s ， 2 0 0 6． [ 9 ]马振珠， 岳汉威 ， 宋晓岚． 水泥水化过程的机理、 测试及影响因 素[ J ] ． 长沙大学学报 ， 2 0 0 9 ， 2 ( 5 ) ： 1 5 — 2 0 ． 位 移／ mm ( c ) 偏 心距 S t r u c t u r a l J o u r n a l ， 1 9 9 4 ， 9 1 ( 4 ) ： 3 9 4 — 4 0 5 [ 4 ]A B O U T A H A R ． S ． E f f e c t o f s t e e l c o r r o s i o n a n d l o s s o f c o n c r e t e c o v e r o n s tr e n g t h o f d e t e ri o r a t e d R C c o l u m n s [ J ] ． C o n s t r u c ti o n a n d B u i l d i n g Ma t e ri al s ， 2 0 1 1 ， 2 5 ( 5 ) ． [ 5 ]肖岩， 郭玉荣， 何文辉， 吴徽． 局部加劲钢套管加固钢筋混凝土 柱的研究[ J ] ． 建筑结构学报， 2 0 0 3 ， 1 2 9 ( 6 ) ： 7 2 5— 7 3 2 ． [ 6 ]李鹏， 易伟建钢套管加固钢筋混凝土柱的轴心受压试验研究[ J ] ． 建筑技术开发 ， 2 0 0 7 ( 1 ) ： 8 5— 8 9 ． [ 7 ]蔡键 ， 徐进． 圆形套管加固混凝土中长柱轴压承载力研究[ J ] ． 铁道科学与工程学报， 2 0 0 5 ， 2 ( 4 ) ： 6 2 — 6 7 ． [ 8 ]C A I J ， X U J ． U l ti ma t e s tr e n g t h e n o f r e i n f o r c e d c o n c r e te c o l u m n s s ~ e n g the n e d b y c i r c u l ar s t e e l j a c k e t i n g [ J ] ． J o u r n a l o f S o u th C h i — n a U n i v e r s i t y o f T e c h n o l o g y ， 2 0 0 7 ， 3 5 ( 1 O ) ： 7 8 — 8 3 ． [ 9 ]卢亦焱 ， 张学朋． 外套钢管混凝土增大截面加固混凝土柱的方 法： 中国， 1 0 1 5 8 1 1 5 2 [ P ] ． 2 0 0 9— 1 1 — 1 8 ． 第一作者： 联 系地址： 联 系电话： 王云虎( 1 9 9 1 一 ) ， 男 ， 硕士 ， 主要从事工程结构加固理 论研究。 武汉大学土木建筑工程学院结构楼 3 1 2室( 4 3 0 0 7 2 ) l 5 07 2 4 0 2 5 2 9 [ 1 0 3 S O N G H W ， A N N K Y， P A C K S W， e t a 1 ． F a c t o r s i n fl u e n c i n g c h l o rid e tra n s p o r t a nd c h l o rid e thr e s h o l d l e v e l f o r t h e p r e d i c ti o n o f s e r v i c e l i f e of c o n c r e te s t r u c t u r e s [ J ] ． I n t ． J ． S t r u c t ． E n g ， 2 0 1 0 ． [ 1 1 ] T O MO S A WA F ． J a p a n s e x p e ri e n c e s a n d s t a n d ar d s o n t h e d u r a b i l — i t y p r o b l e m s o f r e i n f o r c e d c o n c r e te s t r u c t ure s [ J ] ． I n t e r n a ti o n a l J o u r na l o f S t r u c t u r a l En g i n e e rin g， 2 0 0 9． 第一作者： 联 系地址： 联 系电话： 刘龙海 ( 1 9 7 0一) ， 男， 博士 ， 教授 ， 研 究方向： 土木 工 程， 结构加固与处理。 湖南长沙南湖路长坡社区 I 栋 4单元 6 0 8 ( 4 1 2 0 0 0 ) 1 3 1 1 3 9 8 4 9 2 4 53 学兔兔 w w w .x u e t u t u .c o m
