建筑工程铝膜体系电气预埋标准化做法.doc

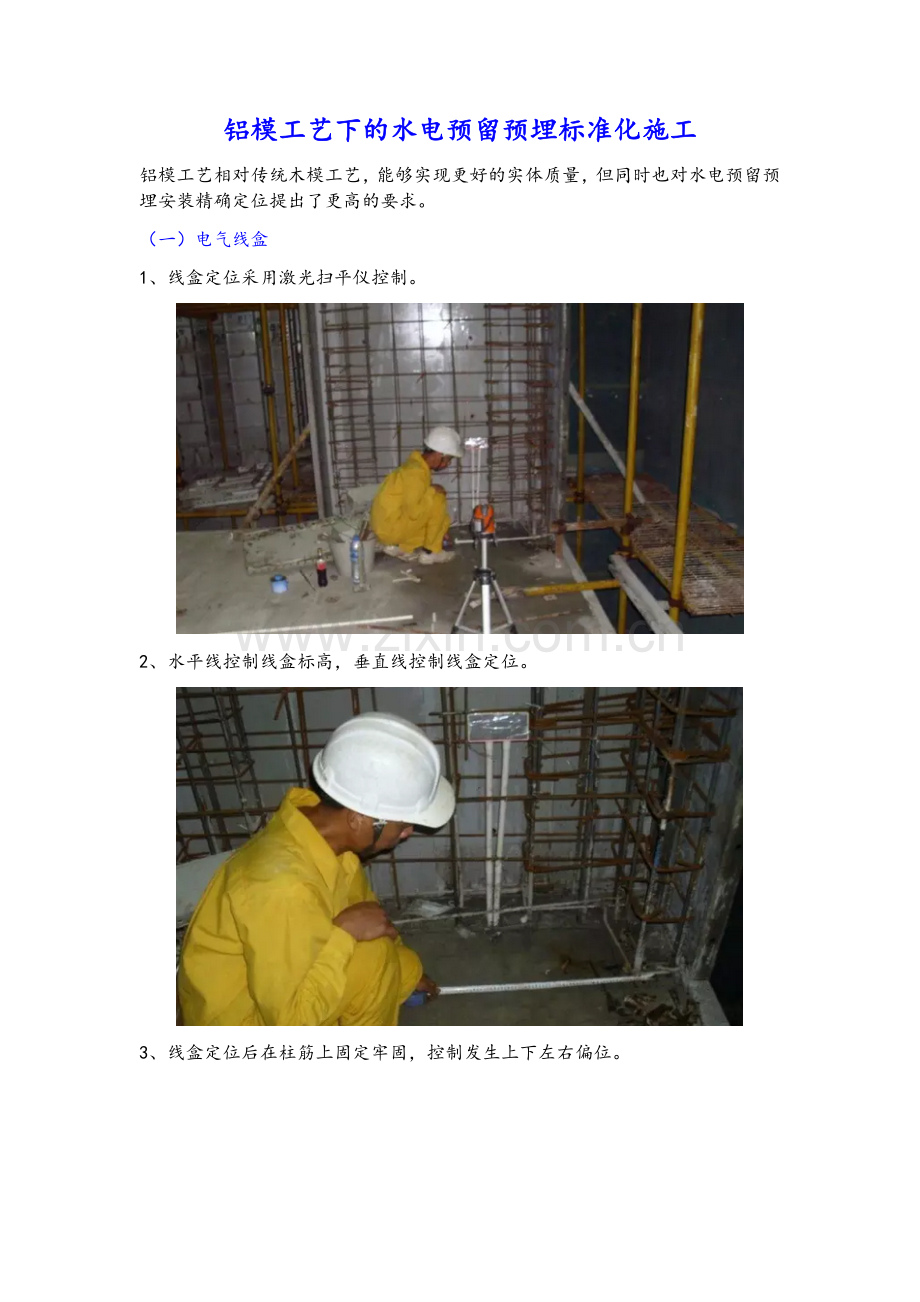

铝模工艺下的水电预留预埋标准化施工铝模工艺相对传统木模工艺，能够实现更好的实体质量，但同时也对水电预留预埋安装精确定位提出了更高的要求。（一）电气线盒1、线盒定位采用激光扫平仪控制。2、水平线控制线盒标高，垂直线控制线盒定位。3、线盒定位后在柱筋上固定牢固，控制发生上下左右偏位。4、单侧封模后调整线盒贴至模板面。5、线盒采用铁丝绑扎收紧，控制线盒面与模板面不产生缝隙。6、模板上沿线盒外轮廓钻小孔，以便穿过铁丝收紧线盒。7、拆模后线盒效果，可实现线盒面平墙面，响应剪力墙不抹灰工艺。连体线盒在结构内受力后发生轻微变形情况，对使用功能无影响，但观感略欠佳。解决线盒变形改进方向：1、线盒顶加钢筋加固；2、线盒内填塞密实，填充材料有待试验；3、由厂家生产加强型线盒。（二）穿楼板套管阳台穿楼板套管采用UPVC成品直通管件加工制作（110立管采用160套管），预埋时加成品橡胶止水圈，套管上端承插口保留，下端承插口切除平整，套管长度为楼板厚度。套管随主体结构一次浇捣至结构板内，避免常规做法二次封堵管洞渗漏隐患。套管上端承插口平结构面，可避免主体阶段碰撞损坏，安装阶段承插口安装一段短管可将套管升高至完成面以上。穿楼板套管精确定位做法：1、根据套管内径用木模板切割圆形模具件；2、标准层楼板铝模拼装好后进行套管定位放线；3、定位后将模具件用自攻螺丝固定在铝模板上，如模具件跨多块模板，需在固定前根据模板拼缝进行分解；4、模具件固定牢固后将套管安装在模具件上；5、对安装套管模具件模板编号，后续楼层用于同一部位以便精确定位控制。穿楼板套管拆模后效果，套管上下口平结构面，精确定位。工艺改进方向：深化铝模加工图，将套管模具件在厂里加工、安装到位。（三）地漏预埋件穿楼板地漏预埋件（50）采用成品直通管件、短管、成品止水环加工制作，套管长度为楼板厚度，可利用短管长度予以调节。地漏预埋件随主体结构一次浇捣至结构板内，避免常规做法二次封堵管洞渗漏隐患。预埋件上端承插口平结构面，避免主体阶段碰撞损坏，安装阶段直接安装地漏及支管，操作简便、快捷。地漏预埋件精确定位做法：1、根据地漏预埋件内径用铝板切割圆形固定模具件；2、标准层楼板铝模拼装好后进行地漏定位放线；3、定位后将模具件用自攻螺丝固定在铝模板上，如模具件跨多块模板则采用木模板模具件，操作方法同穿楼板套管；4、模具件固定牢固后将地漏预埋件安装在模具件上，用螺杆锁紧；5、对安装地漏预埋件模板编号，后续楼层用于同一部位以便精确定位控制。地漏预埋件拆模后效果，上下口平结构面，精确定位，后续安装简便。工艺改进方向：深化铝模加工图，地漏模具件在厂里加工、安装到位。（四）穿梁套管穿梁给水套管精确定位做法：1、采用DN40钢管作穿梁钢套管；2、采用40PVC管作为套管固定件；3、标准层梁模板拼装前进行套管放线定位；4、套管定位后在铝模上开40圆孔，套管固定件后续穿过该孔固定套管；5、梁筋安装时进行钢套管初安装，放入梁内定位位置暂不做固定；6、封梁模板时将套管固定件穿过钢套管并伸出模板已开好40圆孔；7、拆除梁模板前将PVC套管取出，确保模板拆除及拆模后观感；8、对安装穿梁套管模板标号，后续楼层用于同一部位，以便精确定位控制。穿梁套管拆模后效果，套管口表面平整，精确定位。（五）给水管留槽给水管结构留槽精确定位做法：1、预留管槽采用木模板制作预埋模具件（槽深15mm，槽宽dn+60mm)；2、标准层墙体、梁模板拼装时进行给水管定位放线；3、给水管定位放线后将预埋模具件采用自攻螺丝固定在铝模板上；4、对预埋模具件的模板编号，后续楼层用于同一部位，以便精确定位控制。给水管留槽拆模后效果,管槽深度、宽度统一，精确定位。因管槽深度不超15mm，管道安装后超出结构墙面，因此，有管槽部位墙面需做抹灰处理。工艺改进方向：深化铝模加工图，管槽模具件在厂里加工、安装到位。富不贵只能是土豪，你可以一夜暴富，但是贵气却需要三代以上的培养。孔子说“富而不骄，莫若富而好礼。” 如今我们不缺土豪，但是我们缺少贵族。高贵是大庇天下寒士俱欢颜的豪气与悲悯之怀，高贵是位卑未敢忘忧国的壮志与担当之志 高贵是先天下之忧而忧的责任之心。精神的财富和高贵的内心最能养成性格的高贵，以贵为美，在不知不觉中营造出和气的氛围；以贵为高，在潜移默化中提升我们的素质。以贵为尊，在创造了大量物质财富的同时，精神也提升一个境界。一个心灵高贵的人举手投足间都会透露出优雅的品质，一个道德高贵的社会大街小巷都会留露出和谐的温馨，一个气节高贵的民族一定是让人尊崇膜拜的民族。别让富而不贵成为永久的痛。分享一段网上流传着改变内心的风水的方法，让我们的内心高贵起来：喜欢付出，福报就越来越多；喜欢感恩，顺利就越来越多；喜欢助人，贵人就越来越多；喜欢知足，快乐就越来越多；喜欢逃避，失败就越来越多；喜欢分享，朋友就越来越多。喜欢生气，疾病就越来越多；喜欢施财，富贵就越来越多；喜欢享福，痛苦就越来越多；喜欢学习，智慧就越来越多。
