表A.1　 交通电视监视系统试运行记录
工程名称：
建设单位：
施工单位：
日期
系统运行情况
记录人
备注

注：系统运行情况栏中，每天不少于填写一次，不正常的在备注栏内扼要说明情况（包括维修日期）。

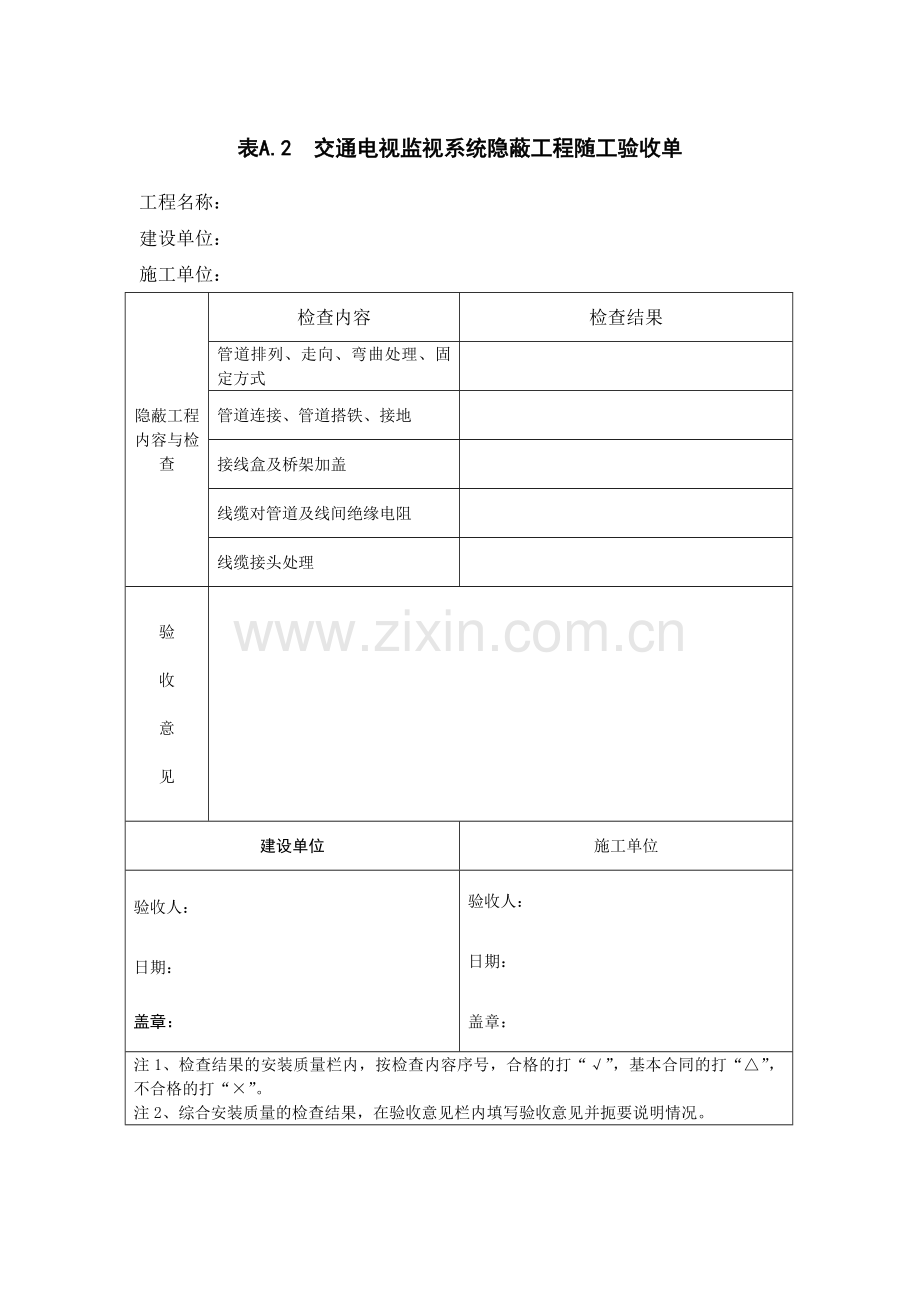

表A.2　 交通电视监视系统隐蔽工程随工验收单
工程名称：
建设单位：
施工单位：
隐蔽工程内容与检查
检查内容
检查结果
管道排列、走向、弯曲处理、固定方式

管道连接、管道搭铁、接地

接线盒及桥架加盖

线缆对管道及线间绝缘电阻

线缆接头处理

验
收
意
见

建设单位
施工单位
验收人：
日期：
盖章：
验收人：
日期：
盖章：
注1、检查结果的安装质量栏内，按检查内容序号，合格的打“√”，基本合同的打“△”，不合格的打“×”。
注2、综合安装质量的检查结果，在验收意见栏内填写验收意见并扼要说明情况。

表A.3　 交通电视监视系统工程文件审查表
工程名称：
建设单位：
施工单位：
序号
审查内容
装订幅面
是否必须原件
是否需要电子文档
1
立项书
A4
至少一份
否
2
设计任务书或设计合同
A4
至少一份
否
3
设计方案（含执行标准清单）
A4
至少一份
是
4
设计图纸
A4
至少一份
是
5
设计方案论证意见
A4
至少一份

6
工程批准文件
A4
至少一份

7
系统建设过程中发生的设计变更材料
A4
至少一份
是
8
施工合同（含招标文件、投标文件）
A4
至少一份
是
9
设备到货验收资料
A4
至少一份

10
监视系统调试报告和调试记录
A4
否
是
11
所开发的软件有关文件
A4
否
是
12
系统建设过程中发生的工程变更资料
A4 /A3
至少一份
是
13
试运行报告
A4
至少一份
是
14
竣工报告
A4
至少一份
是
15
初验报告
A4
至少一份
是
16
工程财务文件
A4
至少一份
是
17
人员培训文件
A4
至少一份
是
18
使用说明书
A4
否
是
Kz(合格率)

审查结论

审查人员签名： 日期：
注1：检查结果统计：Kz(合格率)=[合格数+基本合格数×0.6]/检查项目数。
注2：检查结论：Kz(合格率)≥0.8，判为通过； 0.8> Kz≥0.6，判为基本通过； Kz <0.6，判为不通过。

表A.4　 交通电视监视系统功能检查表
工程名称：
建设单位：
施工单位：
序号
功能名称
合同（含招标书、投标书）、
设计变更条款及内容
检查方法、步骤
符合性判定
1
多级联网功能

2
多用户

3
联机诊断功能

4
操作稳定性

5
预置位

6
报警

相关标准符合性
检查结果统计：KJ(合格率)

验收日期：

验收组人员签名

检查结论

注1：检查结果统计：KJ(合格率)=合格数 / 检查项目数。
注2：检查结论：KJ(合格率)=1，判为通过； KJ <1，判为不通过。必要时作简要说明。
表A.5　 交通电视监视系统图像质量评定表
工程名称：
建设单位：
施工单位：
图像等级
图像质量损伤主观评价
5
不察觉
4
可察觉，但并不令人讨厌
3
有明显察觉，令人感到讨厌
2
较严重，令人相当讨厌
1
极严重，不能观看
注：检查结论：评定等级≥4 级时，判该项通过；评定等级<4 级时，判该项和整个系统不通过。必要时作简要说明。

表A.6　 交通电视监视系统设备检查表
工程名称：
建设单位：
施工单位：
序号
检查项目
实用数量
检查数量
检查方法
检查结果
1
监视器
n≤10
n
按SJ/T 10603-1994和合同执行

10＜n≤50
10+0.2（n-10）
n＞50
18+0.1(n-50)
2
摄像机
n≤10
n
按SJ/T 15412-1994和合同执行

10＜n≤50
10+0.2（n-10）
n＞50
18+0.1(n-50)
3
云台/防护罩
n≤10
n
按SJ/T 15412-1994和合同执行

10＜n≤50
10+0.2（n-10）
n＞50
18+0.1(n-50)
4
控制解码器

全部
按照设备的技术说明书执行

5
视频编码器

全部
按照设备的技术说明书执行

6
视频服务器

全部
按照设备的技术说明书执行

7
矩阵切换主机

全部
按照设备的技术说明书执行

8
中心控制台与设备机柜

全部
按照设备的技术说明书执行

9
录像机

全部
按照设备的技术说明书执行

10
光端机
n≤10
n
按照设备的技术说明书执行

10＜n≤50
10+0.2（n-10）
n＞50
18+0.1(n-50)
检查结果统计：Kj(合格率)

设备检查结论

施工验收组人员签名： 验收日期：
注1：检查结果统计：Kj(合格率)=合格数/检查项目数。
注2： 检查结论：Kj(合格率)＝1，判为通过；Kj <1，判为不通过。必要时作简要说明。

表A.7　 交通电视监视系统施工验收表
工程名称：
建设单位：
施工单位：

项目
要求
方法
检查结果
前端设备
安装质量
位置正确、牢固、整洁、美观、规范
现场观察

线缆连接
视频线缆一线到位，接插件可靠，电源线与信号线、控制线分开，走向顺直，无扭绞
复核抽查和对照图纸资料

通电
工作正常
现场通电检查

立杆等结构件
正常
现场观察

控制室终端设备
操作台
安装平稳、合理
现场观察

控制设备安装
操作方便
现场观察

机柜、设备接地
等电位接地
现场观察

接地电阻
小于4欧母
现场观察

机架电缆线扎及标识
整齐，有明显编号、标识
现场观察

电源引人线缆标识
引人线端标识明显、牢靠
通电检查

通电
工作正常
现场观察

防雷器
安装
现场观察

检查结果统计：Ks(合格率)

施工验收结果

验收组人员签名： 验收日期：
注1：检查结果统计：Ks(合格率)=[合格数+基本合格数×0.6]/检查项目数。
注2：检查结论：Ks(合格率)≥0.8，判为通过； 0.8> Ks≥0.6，判为基本通过； Ks <0.6，判为不通过。

表A.8　 交通电视监视系统工程验收结论汇总
工程名称：
建设单位：
施工单位：
分项验收结论

验收人及时间
资料审查结论

验收人签名： 年 月 日
功能验收结论

验收人签名： 年 月 日
施工验收结论

验收人签名： 年 月 日
系统验收结论及建议：

验收小组组长：
副组长：
日期：
注：本汇总表须附表A.2、表A.3、表A.4、表A.5、表A.6、表A.7及出席验收会与验收机构人员名单
