雷诺护坡施工方案.doc

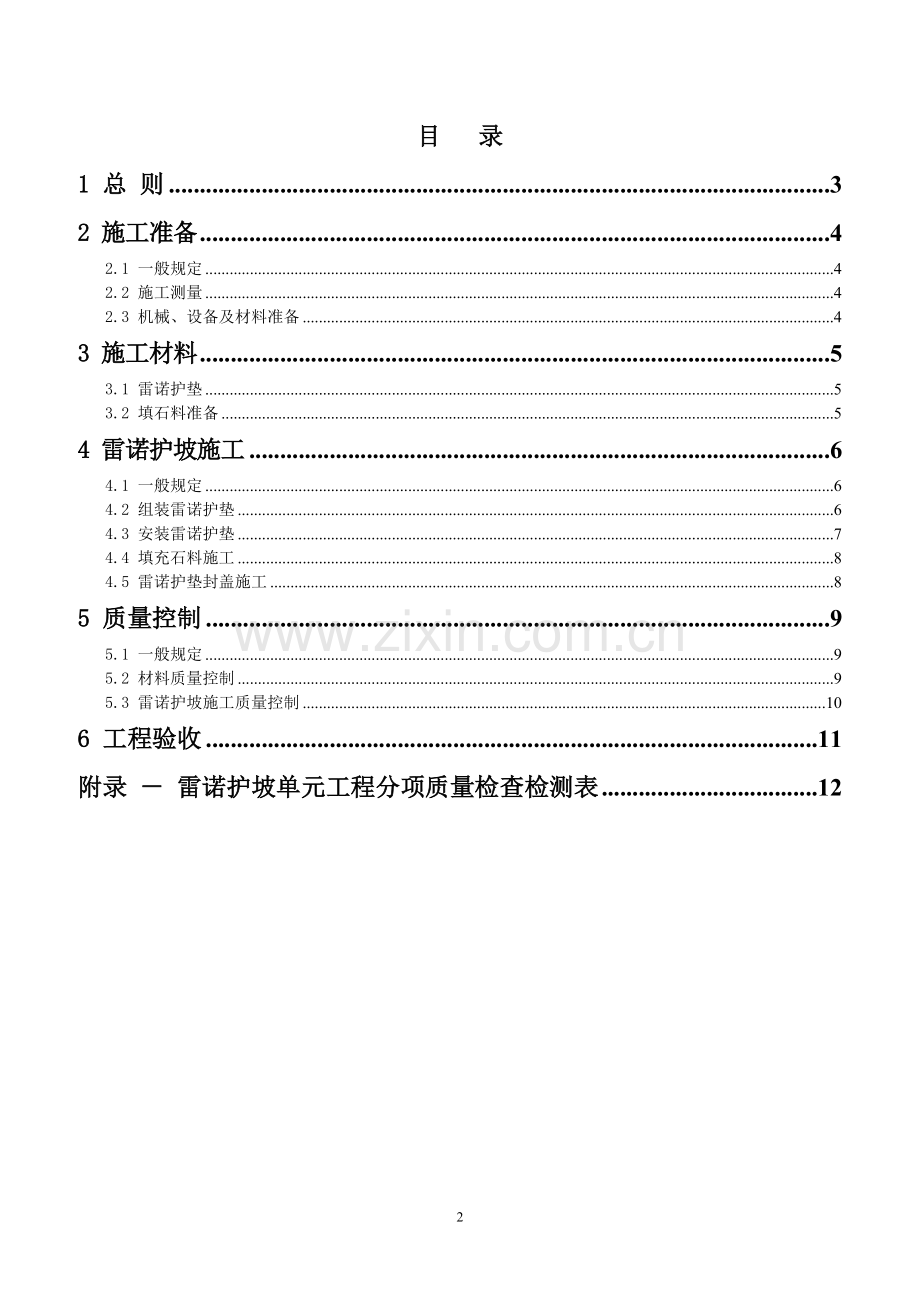

雷 诺 护 坡 工 程 施 工 目 录1 总 则32 施工准备42.1 一般规定42.2 施工测量42.3 机械、设备及材料准备43 施工材料53.1 雷诺护垫53.2 填石料准备54 雷诺护坡施工64.1 一般规定64.2 组装雷诺护垫64.3 安装雷诺护垫74.4 填充石料施工84.5 雷诺护垫封盖施工85 质量控制95.1 一般规定95.2 材料质量控制95.3 雷诺护坡施工质量控制106 工程验收11附录 雷诺护坡单元工程分项质量检查检测表1221 总 则1.1 雷诺护坡作为国内近年来迅速兴起的一项新型护坡技术，在防冲刷、生态河道等工程领域得到非常广泛的应用，其施工方法不同于传统的浆砌片石、预制混凝土块等护坡方法，其技术新颖而工艺要求严格。虽然在欧美、日本等发达国家已有成熟的施工工艺标准，但国内至今仍未有相关的“规范”、“导则”以指导雷诺护坡的施工。马克菲尔（长沙）新型支档科技开发有限公司在总结近一个世纪来的宝贵经验的基础上，结合中国国情，总结出雷诺护坡施工技术指南，以规范国内雷诺护坡的施工，确保工程施工质量，达到预期的工程与生态环境有机结合的效果。 1.2 本指南依据堤防工程施工规范（SL260-98）制订。雷诺护垫以及相关的堤防工程施工，除应按照本指南执行外，尚应遵守堤防工程施工规范（SL260-98）的规定和国家及水利部颁发的有关规范和标准。1.3 雷诺护坡的施工，须在产品供应商的专业施工技术人员的指导下进行。82 施工准备2.1 一般规定2.1.1 雷诺护垫一般用作护坡或护底，首先按设计要求削坡或平整铺设面，坡面或基底面应平整、密实、无杂质。施工单位开工前，应对合同或设计文件进行深入研究，并应编制施工组织设计。2.1.2 现场如遇较差的地基土质时（如遇流沙、淤泥等），应另作地基处理后再铺设护垫。2.1.3 按设计要求铺设防渗土工膜施工应符合SL260-98 标准的6.6条规定。2.1.4 按设计要求铺设土工织物或反滤层施工应符合SL260-98标准的6.7条规定。2.2 施工测量2.2.1 施工单位必须根据设计文件，对有关数据、资料及施工图中的几何尺寸进行检验。2.2.2 施工单位应指定专人负责测量工作，并及时提供所需的测量资料。2.2.3 施工测量的精度指标应符合以下要求： 1）平面位置允许误差30mm40mm；2）高程允许误差30mm；3）坡面不平整度的相对高度差允许范围30mm。2.2.4 施工中对借用或设置的施工控制标志、高程点，必须严加保护，并定期检测、校正。2.3 机械、设备及材料准备2.3.1 施工机械、施工工具、设备及材料的型号、规格、技术性能应根据工程施工进度和强度合理安排与调配。2.3.2 根据工程施工进度应及时组织材料进场，并应事先对原材料和半成品的质量进行检验。2.3.3 进场原材料和半成品必须经检验合格后，方可使用。3 施工材料3.1 雷诺护垫3.1.1 雷诺护垫是由网孔名义尺寸为6x8的六角形双绞合机编金属网片，按照EN10223-3（图1）制成的网垫结构.在工程现场用石头填充护垫，形成柔性的、透水的、整体性结构，用于诸如河道衬砌以及防冲刷防护工程中。盖ban ban隔板HWLD 图1 雷诺护垫组成结构图3.1.2 网丝、边丝、绑扎丝的物理、力学性能指标需满足设计要求。3.1.3 钢丝的镀层组成和镀层量需满足设计要求。3.1.4 如果需要用覆塑钢丝，塑料需达到设计要求。 3.2 填石料准备3.2.1 填充料必须是坚固密实、耐风化的石料，严禁使用风化石。石料质量应符合水利水电工程天然建筑材料勘察规程（SDJ17-78）的规定。非裸露部位可以适当用些废砼碎块或耐风化的建筑废料作为填充料。3.2.2 填充石料应采用坚固、耐久、未风化的、粒径级配好的块石或卵石。3.2.3 填充石料的粒径必须符合设计要求，应控制在粒径7.515cm之间，可以有5%的变化，但最小粒径不得小于网孔尺寸（6cm左右），其余依设计要求。4 雷诺护坡施工4.1 一般规定4.1.1 雷诺护垫一般用作护坡或护底，首先按设计要求削坡或平整铺设面，坡面或基底面应平整、密实、无杂质。4.1.2 雷诺护坡的施工，一般可按下列工艺流程框图安排作业，如图2所示。图2 雷诺护坡工程施工工艺流程框图4.1.3 为方便施工，可根据需要修建临时房屋、便道、设置电力、电讯，供水系统合必要的安全设施。4.2 组装雷诺护垫4.2.1 取一个雷诺护垫单元置于平坦而又坚硬的地面上。4.2.2 对于双隔板雷诺护垫，首先展开雷诺护垫，首先用脚踩住隔板两边，用手拉起隔板，整平底板由于折叠造成弯曲部分。4.2.3 立起隔板，对底部没有机械折痕的隔板，用脚往两边踩，然后立起隔板。注意防止由于单边踩或踩的位置不准确等原因造成的隔板高度不足及高度不一致。4.2.4 用木板压住边板底部边线，折起边板。确保底板在同一直线上，而且边板有足够的高度。4.2.5 折起前后长边板，用15cm长的钢丝绞合隔板与边板、边板与边板相接的14个点。组装完毕后的护垫四周边板平整、绞合点牢固、所有竖直面板的上部边缘在同一水平面上。4.3 安装雷诺护垫4.3.1 对于坡面防护，将组装好的雷诺护垫一个紧靠一个整齐地摆放在坡面上，如图3所示。注意：隔板垂直于坡面方向；护垫两端的格子的长度不一致，摆放时注意方向统一，以保证安装完以后相对应的隔板、边板在同一直线上。图3 雷诺护垫坡面铺设示意4.3.2 对于河底防护，将组装好的雷诺护垫一个紧靠一个整齐地摆放在河底，隔板得方向和水流方向垂直，如图4所示。图4雷诺护垫河底铺设示意4.3.3 在坡顶上用长木桩固定住护垫，防止其下滑异位造成顶部不齐，如图3所示。4.3.4 可以通过不绞合长边板，与相邻护垫套进，底板重叠来做成曲线或斜角；4.3.5 应把雷诺护垫依次排开并安装到位后方可进行装填。4.4 填充石料施工4.4.1 从坡底往坡顶方向进行装填。逐格往坡顶方向装填，避免由于没装填满露出隔板而造成隔板弯曲。4.4.2 同时为了避免单边装填所引起的顺坡方向的边板往两边弯曲变形，边板的两边的石头同时进行装填。4.4.3 考虑到石头的沉降，装填时应有2.5cm的超高，而且雷诺护垫内顶部装填的石头需用人工摆放，尽量减少孔隙率，并确保表面平整。4.5 雷诺护垫封盖施工4.5.1 在对雷诺护垫进行封盖施工之前，需对装填时造成弯曲的隔板进行校正，对已装填的石头进行平整。最终确保所有横向、纵向边缘在同一直线上、坡面平整、不存在凹陷、凸起现象；4.5.2 铺上盖板，用剪好的1.3m长的钢丝将盖子边缘与边板边缘、盖板与隔板上边缘绞合在一起；其中，靠在一起的边板边缘以及盖板边缘一起绞合（有4条边）；绞合时每间隔大约15cm单、双圈间隔绞，并且每根剪断钢丝绞合长度不超过1m（一般绞合1m长边缘用1.3m长钢丝）。4.5.3 所有绞合钢丝的均为定量配置，施工时注意按要求节约使用钢丝，做好钢丝的保管工作及尽量避免浪费性使用钢丝。5 质量控制5.1 一般规定5.1.1 施工单位应建立健全完善的质量保证体系，建设、监理单位应建立相应的质量检查体系，分别承担工程质量的自检和抽检任务，实行全面质量管理。5.1.2 工程质量检测人员所需资质条件以及工程质量检验的职责范围、工作程序、事故处理、数据处理等要求，均应符合水利水电工程施工质量评定规程（试行）（SL1761996）的规定。5.1.3 应保证检测成果、材料检验资料的真实性，严禁伪造或任意舍弃成果和资料；质量检测记录应妥善保存，严禁涂改或自行销毁。5.1.4 雷诺护坡工程施工质量应包括内在质量和外观质量。5.1.5 必须在每一道工序进行自检、抽检合格后，方可继续下道工序。5.1.6 质量检测部位应有代表性，且应在面上均匀分布，不得随意挑选。5.1.7 隐蔽工程应会同监理一起检验，或拍照留底。5.2 材料质量控制5.2.1 雷诺护垫网材的规格质量应重点检查下列内容：l 网材的物理性能、力学指标是否符合设计要求；l 钢丝镀层是否符合设计要求；l 雷诺护垫隔板是否符合设计要求（单隔板/双隔板）；l 网片绞边是否为机械绞边；l 外涂树脂膜质量是否符合设计要求。5.2.2 填充石料的质量及规格应重点检查下列内容：l 石料质量是否符合3.2.1、3.2.2条规定；l 石料粒径是否符合3.2.3条规定。5.2.3 土工织物的质量控制，应重点检查下列内容：l 透水土工织物的质量和规格是否符合设计要求；l 防渗土工织物的质量和规格是否符合设计要求。5.3 雷诺护坡施工质量控制5.3.1 铺设护垫的坡面、铺设面的平整度、土体密实度是否符合设计要求。5.3.2 检验坡面、铺设面的平面位置、高程是否符合设计要求。5.3.3 检查雷诺护垫组装工艺、拼装程序是否符合4.2、4.3条规定。 5.3.4 抽检雷诺护垫几何尺寸是否符合下列要求：l 高度(H)允许偏差5%；l 宽度(B)允许偏差5%；l 长度(L)允许偏差5%。5.3.5 检查填充石料施工工艺、程序是否符合4.4条规定。5.3.6 抽查护垫面层平整度是否符合高差 3cm 的规定。5.3.7 检查反滤层、防渗土工膜的施工质量是否符合2.1.3及2.1.4条规定。6 工程验收6.1 雷诺护坡工程验收可划分为分部工程验收和竣工验收两个阶段。验收组或验收委员会的组成按水利水电建设工程验收规程的要求进行。6.2 分部工程完成后应及时进行验收。隐蔽工程验收可分段进行，完工一段验收一段。前道工序未经验收，施工单位不得进行下一道工序施工。6.3 分部工程验收的图纸，资料和成果应按竣工验收的标准制备。6.4 工程完工后，施工单位必须提交经工地负责人签署的下列文件和资料：l 竣工图纸；l 施工中有关变更的说明和记录；l 单元工程质量评定表；l 隐蔽工程检查记录，照片或摄像资料；l 质量事故记录分析资料及处理结果；l 施工单位的试验、测量原始资料及主要材料的质保书和抽样检验资料；l 施工单位的工程质量自检报告；l 施工总结报告和清单；l 施工大事记。6.5 竣工验收合格后，应将所有资料整理成册，移交管理单位，并抄报有关部门备查。附录 雷诺护坡单元工程质量评定表项目名称： 合同编号： No: 单元工程名称检验日期年 月 日施工单位名称评定日期年 月 日检 查 项 目质 量 情 况评 定1、 网材的物理、力学性能是否满足设计要求？2、 钢丝镀层成分、镀层量是否满足设计要求？3、 雷诺护垫隔板是否满足设计要求？4、 雷诺护垫绞边是否为机械绞边？5、填充料规格质量是否符合设计要求？6、框线、网片连接处绑扎工艺是否到位？7、石料填充是否捣实并饱满？8、外露面块石砌筑是否整平？检 测 项 目抽 测 点 实 测 数 据评 定检测内容设计值允许偏差护垫高5%宽5%长5%坡顶高程30mm表面平整度3cm监理单位名称初检负责人复检负责人终检负责人核定人
