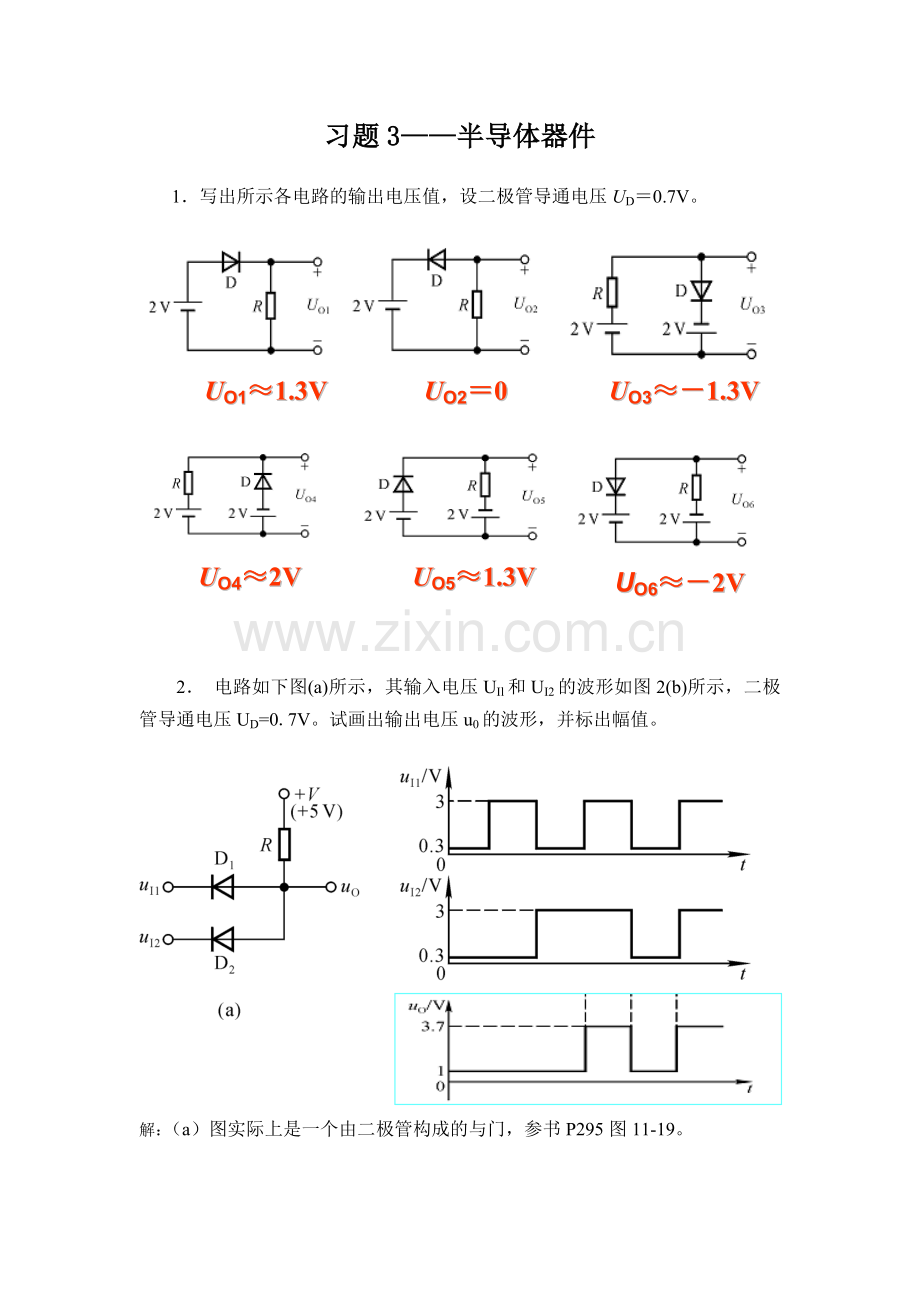

习题3——半导体器件

1．写出所示各电路的输出电压值，设二极管导通电压UD＝0.7V。

UO1≈1.3V
UO2＝0
UO3≈－1.3V
UO4≈2V
UO5≈1.3V
UO6≈－2V

2． 电路如下图(a)所示，其输入电压UIl和UI2的波形如图2(b)所示，二极管导通电压UD=0.7V。试画出输出电压u0的波形，并标出幅值。

解：（a）图实际上是一个由二极管构成的与门，参书P295图11-19。

3. 电路如图所示，已知ui=5sinωt(V)，二极管导通电压UD＝0.7V。试画出ui与u0的波形，标出幅值，并说明电路的工作原理。

解：
正半周，当 ui<3.7V时，D1 D2截止，uo=ui；当ui>3.7V时，D1导通、D2截止，uo=3.7V
负半周，当 ui>-3.7V时，D1 D2截止，uo=ui；当ui<-3.7V时，D1截止、D2导通，uo= -3.7V

4．已知两只晶体管的电流放大系数β分别为50和100，现测得放大电路中两只管子两个电极的电流如图所示。分别求另一电极的电流，标出其实际方向，并在圆圈中画出管子。

5．测得放大电路中六只晶体管的直流电位如图所示。在圆圈中画出管子，并分别说明它们是硅管还是锗管。

解：（1）—（3）为硅管；（4）—（6）为锗管。
