电缆敷设作业指导书.doc

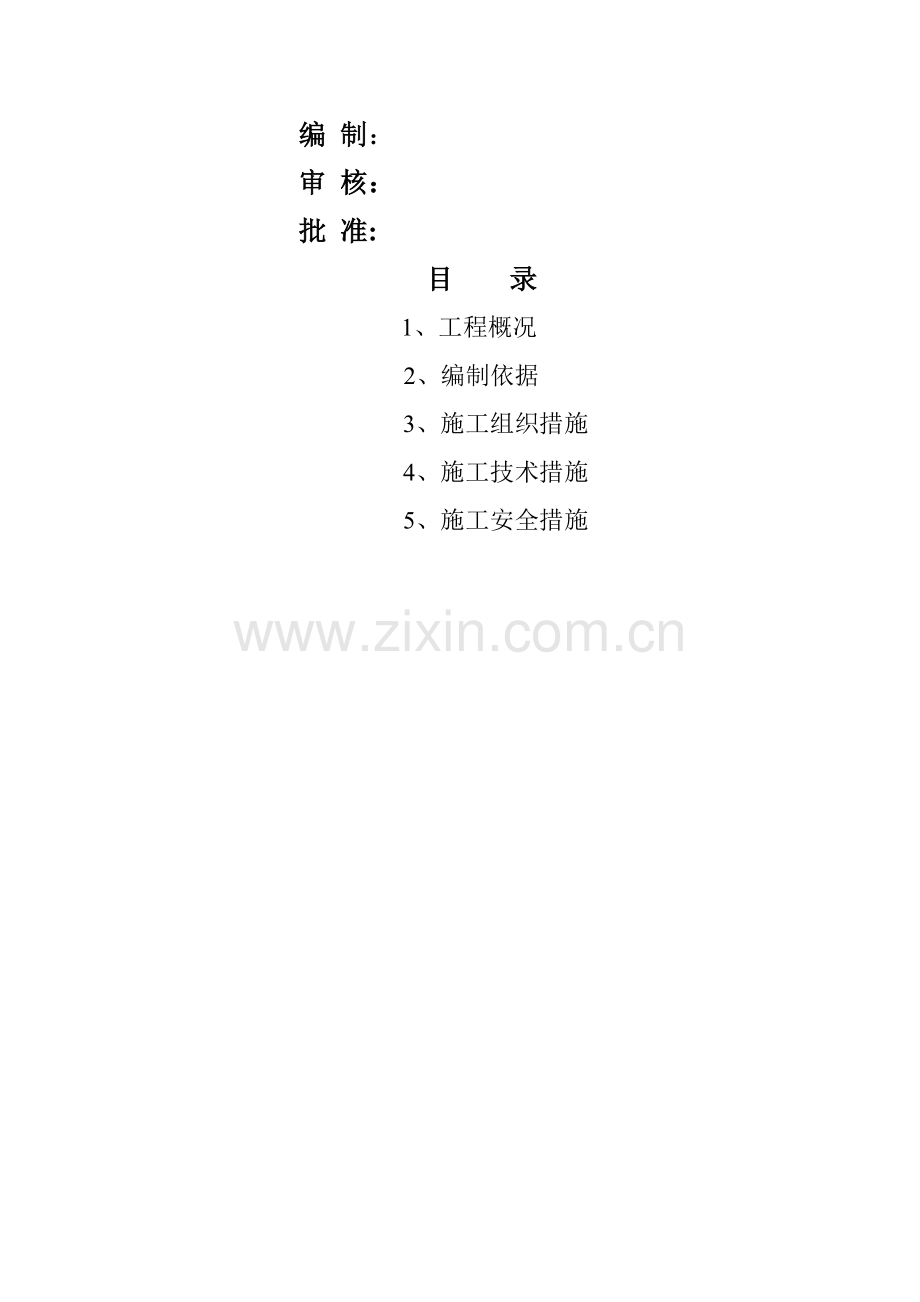

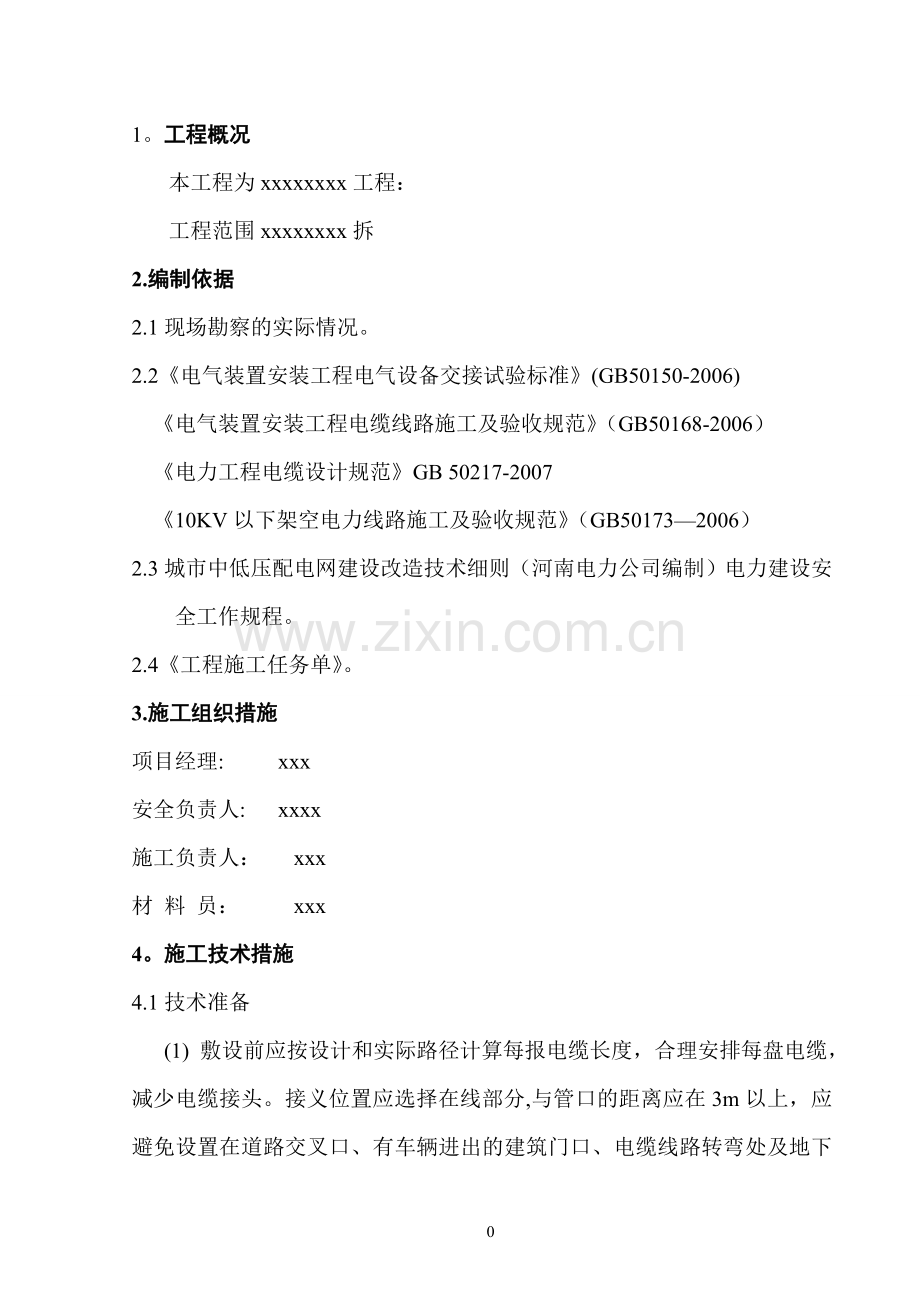

编 制： 审 核： 批 准:目 录 1、工程概况 2、编制依据 3、施工组织措施 4、施工技术措施 5、施工安全措施1。工程概况本工程为xxxxxxxx工程：工程范围xxxxxxxx拆2.编制依据2.1现场勘察的实际情况。2.2电气装置安装工程电气设备交接试验标准(GB50150-2006)电气装置安装工程电缆线路施工及验收规范（GB50168-2006）电力工程电缆设计规范GB 50217-2007 10KV以下架空电力线路施工及验收规范（GB501732006）2.3城市中低压配电网建设改造技术细则（河南电力公司编制）电力建设安全工作规程。2.4工程施工任务单。3.施工组织措施项目经理: xxx安全负责人: xxxx施工负责人： xxx材 料 员： xxx4。施工技术措施 4.1技术准备 (1) 敷设前应按设计和实际路径计算每报电缆长度，合理安排每盘电缆，减少电缆接头。接义位置应选择在线部分,与管口的距离应在3m以上，应避免设置在道路交叉口、有车辆进出的建筑门口、电缆线路转弯处及地下管线密集处。 (2) 计算电缆牵引力，制定牵引方向及牵引方式4。2施工器具 （1)工器具：施工电源盘、电缆滑轮、放线架、盘轴、装卸电缆的钢丝绳、牵引钢丝绳、通管器、电缆盘制动装置、安全带、梯头、防捻器、拉力表、退扭架、电缆牵引套、绳索、皮尺、钢锯、手锤、凿子、对讲机、彩旗、销子、安全文明施工用其等。 （2）机械:卷扬机、履带牵引机、埋设机。 （3）仪表：测距仪、长度记录仪等4.3电缆的敷设及技术要求： （1)检查电缆电压、规格、型号是否与设计相符。 (2）电缆敷设时,电缆应从盘的上端引出,不应使电缆在支架上及地面摩擦拖拉。电缆上不得有铠装压扁、电缆绞拧、护层折裂等机械损伤。 （3）电缆穿管时,为防止护层损伤，可采用滑石粉等润滑剂,管内应无积水杂物。 （4）电力电缆宜蛇形敷设,在终端头与接头附近宜留有备用长度。 （5）机械敷设电缆时速度不宜超过15m/min，拉力应符合出厂技术要求，转弯处侧压力不应大于3KN/m。 (6）机械敷设时应在牵引头与牵引钢缆之间加防滑器。 （7）电缆敷设完后，应及时制作电缆终端，如不能及时制作电缆终端,必须采取措施进行密封，防止潮湿。 （8）电缆敷设完固定后，应恢复电缆盖板或填土，电缆穿墙或地板时，电缆敷设后，在其出口处必须用耐火材料严密封。4。4电缆保护管作业及要求 (1)电缆穿管敷设时每一根只穿一根电缆（土建预埋管除外），管的内径不小于电缆外径的 1。5 倍， 管的埋深不应小于 0。1m，各保护管应可靠接地，电缆敷设完毕后管的两端应进行封堵. （2）金属电缆管连接应牢固，密封应良好，两管口应对准.接缝应严密，不得有地下水和泥浆渗入。 （3）电缆管应有不小于 0.1的排水坡度。 4。5电缆头的制作及技术要求： （1）制作电缆头时应首先核对电缆头的规格型号应与电缆一致，天气条件是否适合施工。 （2）所用材料部件应符合技术要求，电缆线芯连接金具应采用符合标准的连接管，其内径与电缆芯紧密配合，间隙不宜过大，截面应为线芯截面的1.21。5倍。 （3）制作电缆终端头时，应尽量缩短制作时间，剥切电缆时不应损伤电缆线芯和保护绝缘层。 （4）电缆线芯接头与接续管内面应清洁，无油污和氧化膜，压接后应清除接续管外表面毛刺. （5）电缆头制作时所使用的热缩管采用统一长度加热收缩而成.电缆的直径应在所用热缩管的热缩范围之内.电缆头在套入热缩管前，可在开头处缠绕几层聚乙烯带,然后套入热缩管加热,这样使制作出来的电缆头比较饱满、圆滑，工艺美观。当使用聚乙烯带包电缆头时，要求缠绕密实、牢固可靠，缠绕长度一致.5.施工安全措施 5。1施工前项目负责人，要组织班组成员对工程进行交底，对安全规程及有关安全制度和本指导书进行学习，了解现场施工情况，明确分工各负其责.一定要把安全工作放在第一位，自始至终抓好安全工作，做好各项安全措施的贯彻和落实。监护人应对被监护人员应交代安全措施、告知危险点和安全注意事项。所有现场施工人员应遵守现场安全措施，及时纠正施工全过程中的不安全因素. 5。2项目经理为现场第一安全责任人，随时注意施工人员的精神状况是否良好,发现有异常应立即处理。施工人员严禁违章作业,并有权制止他人违章作业。施工人员严禁酒后作业。 5.3进入施工现场前必须办理保证安全的组织措施和技术措施。施工人员按规定穿戴和使用劳保用品,进入现场应戴安全帽并系紧帽带，高空作业要系好安全带，正确使用脚扣.严禁施工人员在工作中移动、拆除遮拦、接地线，不准超越工作范围. 5.4所有工程辅助人员,特别是司机在未经工作负责人许可的情况下，不得擅自离开工作现场，保持随叫随到。在公路上应遵守交通规则.运输超高、超长的货物要有警示标志，客货不得混装。 5.5作业前应办理停电工作票，得到停电命令后对所有施工人员宣读工作票，做好工作票施工人员签名制度，做技术交底、安全交底，先按规定并使用对应电压等级且检验合格的验电器进行验电并有专人监护、后挂接合格的地线和低压短接线，检查是否有高、低压双电源点，确认没有后做好安全措施方可开始施工。施工结束后，要清理现场，拆除接地,及时汇报送电。 5。6电缆施工安全注意事项：（1) 电缆敷设必须有明确的指挥信号，统一行动。（2) 电缆转弯处,施工人员应站在外侧。（3） 电缆穿入带电盘内时，盘上应有专人接引,以免触及带电部位. (4） 在运行的电缆沟内敷设电缆时，应采取安全措施，防止磨破运行电缆,造成漏电伤人。（5） 电缆敷设前应根据施工现场实际情况制定安全措施。 5。7在街道马路地段应加强监护,防止拉坏电缆或伤人。在居民区及交通道路附近挖的基坑、电缆沟，如不能当天及时敷设，则应设坑盖或可靠围栏，夜间挂红灯,以防止路人坠入。 5。8敷设在隧道内、电缆夹层和不填砂的电缆沟内的电缆,应采用裸铠装或阻燃性外护套的电缆,电缆线路如有接头,应在接头的周围采取防止火焰蔓延的措施。 5。9施工工具及试验设备应齐全、规范；放电棒必须合格、试验用电源线绝缘应完好. 5.10切除电缆钢甲时不可锯的过深，以免伤及电缆绝缘;切除电缆钢甲后，不得留有锋利的毛边和钢甲尖，以免伤人。 5.11文明施工,注意施工现场环保卫生，做到工完、料净、场地清，植被恢复。4
