燃煤锅炉改造为生物质锅炉改造方案-1.doc

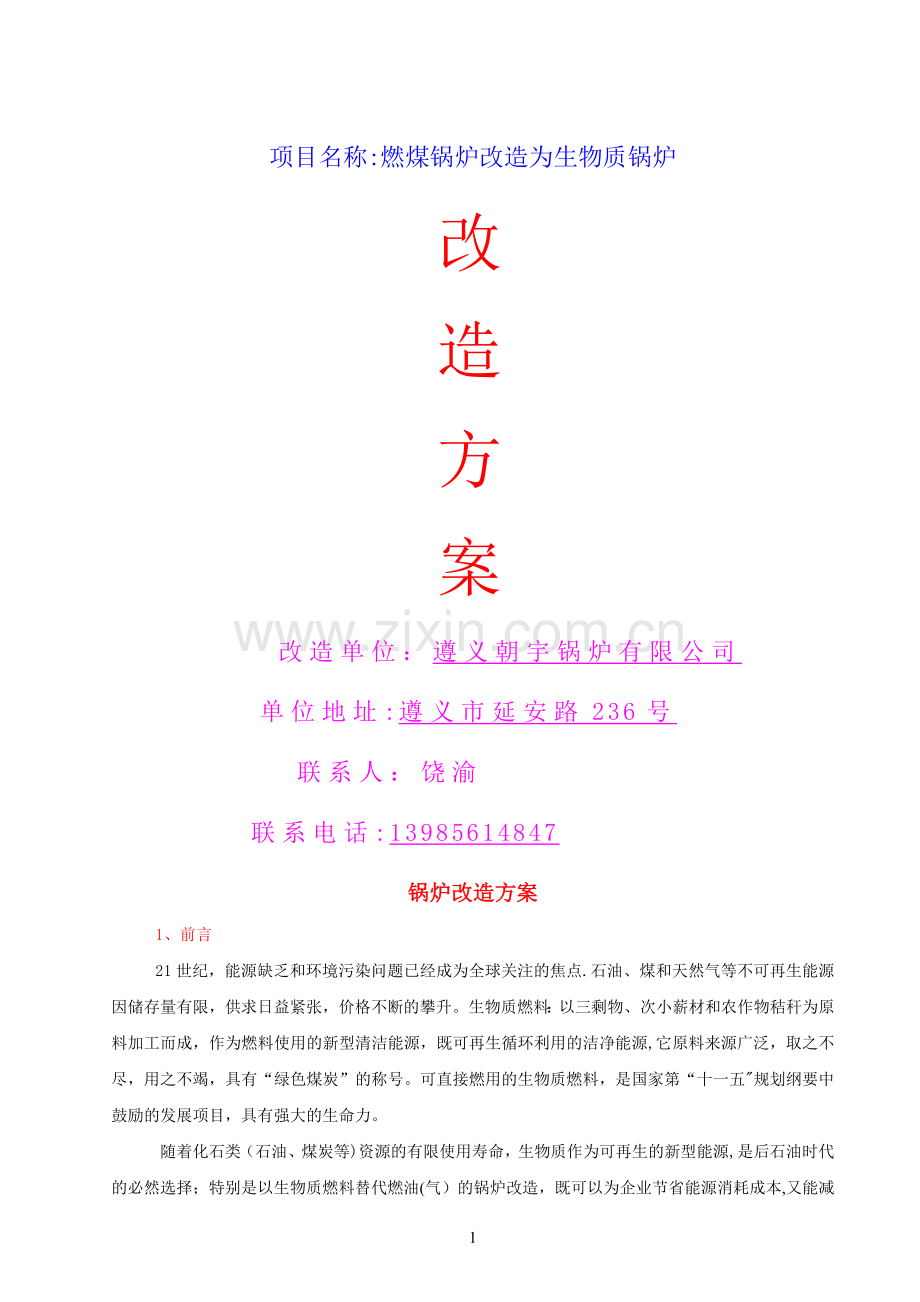

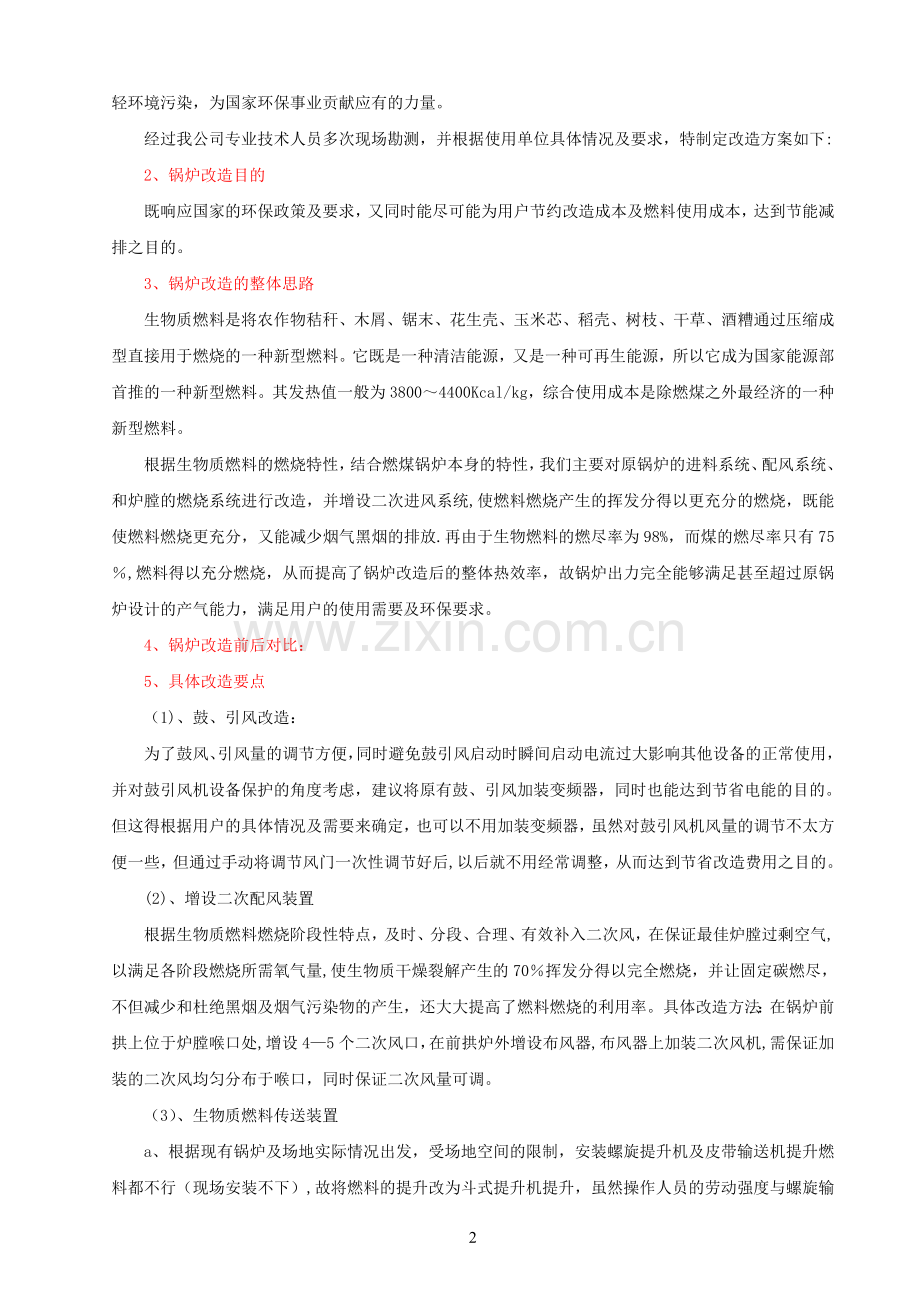

项目名称:燃煤锅炉改造为生物质锅炉改造 方案 改造单位：遵义朝宇锅炉有限公司 单位地址:遵义市延安路236号 联系人：饶渝 联系电话:[phone]锅炉改造方案1、前言21世纪，能源缺乏和环境污染问题已经成为全球关注的焦点.石油、煤和天然气等不可再生能源因储存量有限，供求日益紧张，价格不断的攀升。生物质燃料：以三剩物、次小薪材和农作物秸秆为原料加工而成，作为燃料使用的新型清洁能源，既可再生循环利用的洁净能源,它原料来源广泛，取之不尽，用之不竭，具有“绿色煤炭”的称号。可直接燃用的生物质燃料，是国家第“十一五规划纲要中鼓励的发展项目，具有强大的生命力。随着化石类（石油、煤炭等)资源的有限使用寿命，生物质作为可再生的新型能源,是后石油时代的必然选择；特别是以生物质燃料替代燃油(气）的锅炉改造，既可以为企业节省能源消耗成本,又能减轻环境污染，为国家环保事业贡献应有的力量。经过我公司专业技术人员多次现场勘测，并根据使用单位具体情况及要求，特制定改造方案如下:2、锅炉改造目的既响应国家的环保政策及要求，又同时能尽可能为用户节约改造成本及燃料使用成本，达到节能减排之目的。3、锅炉改造的整体思路生物质燃料是将农作物秸秆、木屑、锯末、花生壳、玉米芯、稻壳、树枝、干草、酒糟通过压缩成型直接用于燃烧的一种新型燃料。它既是一种清洁能源，又是一种可再生能源，所以它成为国家能源部首推的一种新型燃料。其发热值一般为38004400Kcal/kg，综合使用成本是除燃煤之外最经济的一种新型燃料。根据生物质燃料的燃烧特性，结合燃煤锅炉本身的特性，我们主要对原锅炉的进料系统、配风系统、和炉膛的燃烧系统进行改造，并增设二次进风系统,使燃料燃烧产生的挥发分得以更充分的燃烧，既能使燃料燃烧更充分，又能减少烟气黑烟的排放.再由于生物燃料的燃尽率为98%，而煤的燃尽率只有75,燃料得以充分燃烧，从而提高了锅炉改造后的整体热效率，故锅炉出力完全能够满足甚至超过原锅炉设计的产气能力，满足用户的使用需要及环保要求。4、锅炉改造前后对比：5、具体改造要点（1)、鼓、引风改造：为了鼓风、引风量的调节方便，同时避免鼓引风启动时瞬间启动电流过大影响其他设备的正常使用，并对鼓引风机设备保护的角度考虑，建议将原有鼓、引风加装变频器，同时也能达到节省电能的目的。但这得根据用户的具体情况及需要来确定，也可以不用加装变频器，虽然对鼓引风机风量的调节不太方便一些，但通过手动将调节风门一次性调节好后,以后就不用经常调整，从而达到节省改造费用之目的。(2)、增设二次配风装置根据生物质燃料燃烧阶段性特点，及时、分段、合理、有效补入二次风，在保证最佳炉膛过剩空气,以满足各阶段燃烧所需氧气量,使生物质干燥裂解产生的70挥发分得以完全燃烧，并让固定碳燃尽，不但减少和杜绝黑烟及烟气污染物的产生，还大大提高了燃料燃烧的利用率。具体改造方法：在锅炉前拱上位于炉膛喉口处,增设45个二次风口，在前拱炉外增设布风器,布风器上加装二次风机,需保证加装的二次风均匀分布于喉口，同时保证二次风量可调。（3）、生物质燃料传送装置a、根据现有锅炉及场地实际情况出发，受场地空间的限制，安装螺旋提升机及皮带输送机提升燃料都不行（现场安装不下）,故将燃料的提升改为斗式提升机提升，虽然操作人员的劳动强度与螺旋输送机或皮带输送机相比稍有增加(但不至于超过改造前的提升燃煤的劳动强度)，这样既能节省空间，又能达到燃料提升之目的。b、生物质燃料进料装置安装：由于生物质成型燃料易于燃烧的特性，应保证燃料储备区与燃烧区保持足够的燃烧距离，故采用下料管将燃料输送至燃料着火区，并通过下料控制器将料斗内的燃料与燃烧区的火焰隔断,保证料斗内的燃料不被引燃。同时通过下料控制器控制燃料的供给量，使供给的燃料能与风量最佳配合，从而达到最佳的燃烧效果.下料控制器必须保证燃料在炉排上的均匀分布，杜绝燃料在炉排上有起堆、凹陷的不均匀现象。c、燃料在炉膛燃烧时采用链条输送，不但能保证燃料在炉排上的均匀分布，还能避免燃料燃烧后的料渣堆积，避免了司炉人员因为清渣而增加的劳动强度及因清渣而影响生产的时间.d、炉渣提升方式采用螺旋提升机提升，不但避免了炉渣清运产生的污染，还极大的降低了司炉人员的劳动强度。（4）、锅炉炉膛的改造 a、由于生物质燃料的燃烧特性与烟煤的燃烧特性接近，再因为使用单位停炉时间的特殊性，所以对炉膛、炉拱、炉排不着太大的改动，只增加生物质燃料燃烧后产生的热能与锅筒水冷壁管的辐射受热面积，增大炉膛容积，增加燃烧空间及换热强度，提高锅炉改造后的热效率。b、高温裂解燃烧装置配氧及锅炉二次配氧调节系统,生物质燃料在炉膛裂解燃烧着火后，将析出大量挥发分,为了使燃料完全燃烧,需从多个角度配氧并按比例自动调节，补充氧量。 c、 二次配风调节系统能延长高温烟气在炉膛内停留时间，增加高温烟气与锅炉水冷壁的换热量。 该套调节系统可实现变频控制,能够最佳的配置进入锅炉的氧气量，为燃料的燃烧提供保障。 （5）、外包装改造对锅炉外包装采取修复、更换损坏部分面板，然后整体重新上漆,使锅炉整体焕然一新。 6、燃料供应说明我公司生物燃料生产基地位于遵义汇川区团泽镇四O七厂内，距遵义市内不到20公里，交通方便快捷，生产规模月产量为6000吨，生产的生物质燃料发热值为40004500大卡。现公司计划筹建新的生物燃料生产基地，充分保障我公司遵义地区客户原料的供应，质量优越，价格合理,现我公司供应燃料价格为1200.00元/吨，此价格包括运输和发票。此价格可根据市场行情进行调整.同时，在四川泸州、我省贵阳、广西、湖南都有生物质燃料，在生物质燃料供应上是有保障的。7、生物质燃料介绍生物质原料经加工处理后热值平均在4200大卡、含碳量在10%-15 、挥发分76%-86、灰分在1以下，水含量8，燃烧时无烟、无味，无二氧化硫,二氧化碳接近零排放，是一种理想的环保清洁燃料，燃烧后其灰渣应小于1%,且是一种理想的完全燃烧。而煤炭的发热值均在5500大卡左右，其煤含碳量15-80，含硫量平均在4-5%，含氮量平均在2%左右，在燃烧中大量产生二氧化硫和二氧化碳，二氧化硫经脱硫技术处理后平均还有25的二氧化硫排放大气中，燃烧后还有20%煤灰渣未完全燃烧，经除尘处理还有5%的粉尘排放到大气中，燃烧时有烟、有味,有二氧化硫，不是一种理想的环保清洁燃料.燃煤锅炉尾气脱硫率在75,处理过程中又二次产生了强酸废水，该废水必须再次水处理才能排放，否则会使周围坏境和设施造成极大的污染和破坏.生物质锅炉尾气只需除尘系统处理,处理过程中没有产生二次强酸废水或强碱水，该废水经过滤处理直接就可以排放,不会使周围坏境和设施造成极大的污染和破坏。如果生物质颗粒采用在生物质燃烧设备高温分段燃烧技术，配套生物质锅炉使用,该锅炉采用三回程设计结构，热效率在90%以上，烟气中NOX、SO2、灰尘等排放极为零。灰分：生物质燃料的燃尽率可达98，实现了循环经济综合利用。 热值:生物质成型燃料的热值约为标煤的0.8倍，即1.2吨生物质成型燃料相当于1吨标煤。 废弃排放：SO2排放量3mg/m3；煤锅炉废气执行标准900mg/m3；CO2排放接近零；氮氧化物排放量400mg/m3；烟尘排放量200mg/m3；没有脱硫实施，不产生二次污染 每1万吨生物质燃料可代替标煤约0.8万吨，减少SO2排放160吨，减少烟尘排放80吨，减少CO2排放1。44万吨生物质燃料是理想的清洁能源。其优越性有:1、生物质燃料主要是用来代替煤锅炉和燃油燃气锅炉2、生物质燃料热量在3900到4800大卡/公斤左右，3、生物质燃料清洁，原料可再生,设备运行操作大大减轻劳动强度，改善工作环境,将减少劳动力成本。 4、生物质燃料燃烧灰渣颗粒很少,大大减少煤熔渣桩场地,减少清理费用，减轻了员工的劳动强度。5、生物质燃料燃烧后的余灰是高质量的有机肥料,可回收的盈利能力。6、生物质燃料纯度高，其碳含量10-15,挥发分76-86%，灰1% ,水分8-10%，可以混合使用垃圾,将直接减少企业的成本。7、生物质燃料含硫和磷极少,在燃燃烧过程中不腐蚀锅炉，延长了锅炉使用寿命,企业将受益.8、因为生物质燃料烧不产生二氧化硫和五氧化二磷,因而不会导致酸雨，不污染大气，不污染环境. 9、使用企业垃圾废料，减少了对环境的二次污染。10、由于生物质是无污染环保效益明显，实现了能源的可持续利用。8、生物质燃料图片9、制作燃料的原料10、生物质燃料检测报告各燃料锅炉技术指标比较燃煤锅炉、生物质锅炉、燃气锅炉技术参数指标一览表项 目单位燃煤锅炉生物质锅炉燃气锅炉锅炉蒸汽出力708595燃料燃烧率809899热损失率%35105锅炉热效率%658590燃料发热量千卡550042008500挥发分%876固定碳%6515含灰量241无含硫量40。03无脱硫率70无装置无装置除尘率8595无设备故障率高低低劳动强度大低低电力消耗大低低是否缴纳废气排污费高低低二氧化硫排放指标mg/m3900300 100氮氧化物排放指标mg/m3200 300400烟尘排放指标mg/m320050格林曼烟气黑度1级1级生产1吨蒸汽需用燃料185-245kg195-235kg75-85m3遵义朝宇锅炉有限公司日期： 2016年8月28日锅炉燃料直接成本指标比较燃料类型热值燃尽率每吨蒸汽燃料耗量每吨蒸汽成本锅炉热效率燃料价格柴油10200kCal/kg98%65kg520元/T90%8000元/T天然气8500kCal/m39985m3340元/T904元/m3二甲醚8000kCal/ kg99%85 kg365.5元/T90%4.3元/ kg生物燃料4200kCal/kg98%200kg240元/T85%1200元/T(含运费）标煤5500kCal/kg80%200kg140元/T65%700元/T(含运费） 遵义朝宇锅炉有限公司日期： 2016年8月28日锅炉改造业绩序号改造单位锅炉型号改造时间联系人联系电话1遵医附院康复中心DZL6-1.25-A2015、6、代班长139852330162遵义宏达新型建材公司DZL41.6A2016、6邓明田133402418883乌江陈慧豆腐干长LHC0.5-0。7A2015、8、陈慧187868709064遵义郎笑笑食品有限公司DZG2-1。25A2015。5、刘万田139845491185务川万家食品有限公司LHC0.70.7-A2015、12、杨老板151807568886遵义天阳食品有限公司DZL4-1.25-A2015、5、王家旭139856862297茅台煜兴酒业SZL10-1.25A201412袁方义182755963208遵义强平肉联有限公司LHC10.7A2016、5、陈江贵159850843909贵州山珍宝生物科技公司DZG21.25-W2015、8、秦厂长1821206976810贵州三仁堂药业有限公司DZL41.25W2016、5、余湘丽1868521848011贵州联盛药业有限公司DZL41。25W2015、12、丁朝映1363920482912仁怀天豪大酒店DZG2-1。25A2015、6、母应才1388523232513仁怀科兴塑料厂DZL2-1。25W2016、6、冯总1331235822214茅台酒城酒业有限公司DZL61。25W2015、10、张云波1303920308815湄潭茯莹食品开发公司DZL1-1。25-A2015、3、韩必勇1370850877316茅台集团习酒有限公司DZL61.25-W2015、9、陈班长1388528687317凤冈县第一中学DZG1-0。7A2015、8、刘波1508502732918凤冈县职业技术学校LHC1-0.4W2015、8、邱波1398422749519凤冈县凤山中学LHC0。5-0。4-W20162付老师1398525577720安顺鼎立生物科技公司DZG11。0W2015、3、杨庄13908536969 遵义朝宇锅炉有限公司日期： 2016年8月28日售后服务承诺我们始终坚持“科技领先、优质高效、客户至上、遵信守约”的宗旨，注重产品质量与售后服务，赢得用户极佳的声誉；为了真正保护好客户的利益，在项目质量上让客户放心；在使用过程中省心；在服务上让客户开心,为此,我公司作出以下承诺：1、质保期限及售后响应时间承诺本项目的质量保证期为12个月,终身维修；在任何情况下，接到咨询或报修请求后，我公司工作人员会在0。5小时内紧急响应，并与托修方取得联系并回复解决问题的技术方案，承诺在2小时内售后服务人员到现场.2、跟踪服务承诺设备交验后的第一个月将有机电及锅炉专业技术人员跟班提供服务，为设备的正常运行保驾护航。我公司采用专用客户管理系统对检修设备进行管理 ,为每个客户建立专用的电脑档案，对客户设备各项相关资料进行历史记录，以保证定时提醒售后服务部门针对用户设备进行跟踪服务.3、培训及定期回访承诺项目完工后,我公司对为托修方的现场操作人员进行针对性的培训，培训内容包括项目的技术方案、设备的运行操作、设备维护和检修等内容；设备交验后每个月进行定期回访，并提供现场服务，以最快的速度和最优惠的价格为需方提供备件.4、技术支持承诺对维修内容和其它设备在使用过程中遇到的疑难问题，我方将随时给予解答和解决.如果因为我公司的售后服务工作不到位，我公司承担由此而造成的损失；我公司拥有高素质的专业化的安装维修队伍，有广泛而可靠的货源提供渠道，并备有充足的库存；有专门的售后服务小组，能够确保以上承诺的实现.5、关于主机元器件更换的承诺（1）质保期内任何元器件非人为原因和不可抗力原因发生故障，我公司将免费(材料费、人工费及差旅费等)更换，不收取任何费用（耗材正常更换除外）。由于人为原因造成的系统故障，我公司也只收取材料费，不收取人工费及差旅费。（2)质保期到期后，元器件发生故障，我公司将收取材料费，不收取人工费及差旅费，免费为贵公司作技术支持及保障。6、关于耗材更换的承诺（1）质保期内，所需更换耗材的价格按耗材价格表执行，不另收取人工费及差旅费.若耗材的运行时间未达到耗材价格表中承诺的更换周期，我公司将免费（材料费、人工费及差旅费）提供,直至达到承诺的更换周期为止.（2）质保期到期后,所需更换耗材的价格按原价格执行，另收取人工费及差旅费，若耗材的处理水量或运行时间未达到耗材价格表中承诺的更换周期，我公司将免费（材料费、人工费及差旅费）提供，直至达到承诺的更换周期为止。7、施工期间及售后服务计划的承诺（1）在质量保证期外，我公司为其终身维修，配件以成本价格提供.同时无偿为客户提供技术服务及技术支持，及时解答客户的困惑.（2）在施工过程中,我方保证遵守客户方的各项规章制度，在确保工程质量的同时,保证不影响客户方的日常工作和其他项目的正常实施，确保不会出现安全事故。（3)在实施过程中,如出现了合同之外的不可预见问题，我公司保证与客户方友好协商解决,在工作量不大的情况下，我方免费为客户方解决；如果工作量较大，则由甲方提供材料,我方免费进行实施解决。（4）任何与本公司产品有关的问题,我们都会本着认真负责的态度来处理,积极寻求解决办法,想客户之所想。（5）我公司还负责贵方的操作人员的技术培训及现场操作技术培训等，用户提出的技术问题咨询或要求指导，我公司会及时给予解释和帮助。我公司保证与用户保持长期、良好的技术交流和协作关系。（6）工程验收交付使用三个月后，我公司将每三月派人到现场，检查和维护系统的运行情况，若系统发生故障，我公司在接到贵方的电话通知后，0.5小时内做出回应，3小时内提出排除故障的解决方案，以确保恢复设备正常运行。遵义朝宇锅炉有限公司 日期：2016年8月28日企业概况表企业名称 遵义朝宇锅炉有限公司建立日期 2004年6月资质等级 B经营方式 服务企业性质 有限公司批准单位遵义市工商行政管理局地址 遵义市延安路236号经营范围 锅炉安装、改造维修、化学清洗；管道安装；压力容器设计、制造；环保治理等有职称管理人员工人高级工程师工程师助理工程师技术员48 级13 级 4 8 10 133547投标单位简历遵义朝宇锅炉有限公司是一家股份制企业，创建于2004年6月，注册资金1000万元，现有专业技术人员45人(其中高级工程师4人,工程师8人）,中高级技工约80人，下辖锅炉制造厂、压力容器制造厂、工程部、环保部等四个部门，配备有一个试验室及一个探伤室。公司总部位于遵义市延安路,处于遵义五金、机电市场的中段；公司制造厂距市中心区15公里,杭瑞高速、兰海高速公路傍厂区所在工业园而过，交通十分方便，厂房采用大联跨钢结构厂房，生产装备精良，检测手段齐全,拥有各类设备72台（套)，设备配置已达国内先进水平,主要生产燃煤链条炉排锅炉，燃油、燃气锅炉，手烧锅炉，电锅炉和焦炉煤气炉等各种锅炉以及所配备的各种要求压力容器，是贵州省锅炉行业的龙头企业. 遵义朝宇锅炉有限公司 日期：2016年8月28日公司技术资质业绩扫描件改造实例图片9
