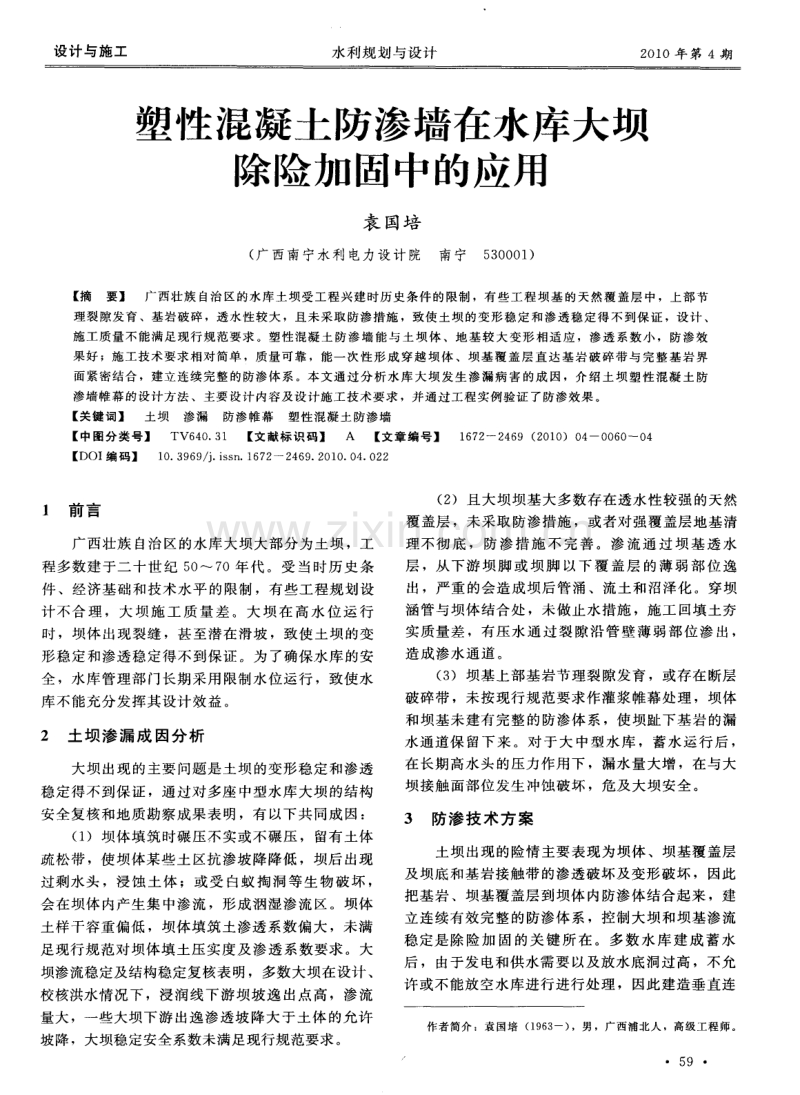

设计 与施 工 水 利规 划 与设计 2 0 1 0年第 4期 塑性混凝土防渗墙在水库大坝 除险加固中的应用 袁 国培 ( 广 西南 宁水 利 电力设 计 院 南 宁 5 3 0 0 0 1 ) 【 摘 要】 广西壮族 自治区的水库土坝受工程兴建 时历史条件 的限制 ，有 些工程 坝基 的天然覆 盖层 中 ，上部节 理裂 隙发 育 、基岩破碎 ，透水性较大 ，且 未采取防渗措施 ，致使 土坝的变形稳定 和渗 透稳定得 不到保证 ，设计 、 施工质量 不能满足现行规范要求 。塑性混凝 土 防渗 墙 能与土 坝体 、地 基较 大变形相 适应 ，渗 透 系数 小 ，防渗 效 果好 ；施工技术要 求相对简单 ，质量可靠 ，能一次性形 成穿 越坝体 、坝基 覆盖层 直达基 岩破碎 带与 完整基岩 界 面紧密结合 ，建立 连续 完整的防渗体 系。本文 通过分 析水库 大坝 发生渗 漏病 害的成 因 ，介绍 土坝塑性 混凝 土防 渗墙帷幕 的设计方 法、主要 设计 内容及设计施工技 术要求 ，并通过工程 实例验 证 了防渗效果 。 【 关键 词】 土坝 渗漏 防渗帷幕 塑性混凝土防渗墙 【 中 图 分 类 号 】TV6 4 0 3 1 【 文 献 标 识 码】 A 【 文 章 编 号 】 1 6 7 22 4 6 9 ( 2 0 1 0 ) 0 4 0 0 6 O O 4 【 D0I编 码 】 1 0 3 9 6 9 j i s s n 1 6 7 2 2 4 6 9 2 0 1 0 0 4 0 2 2 1 前 言 广 西 壮族 自治 区 的水库 大 坝大部 分 为土 坝 ，工 程多数 建 于二 十世 纪 5 0 7 O年 代 。受 当时 历 史 条 件 、经济基 础 和技 术水 平 的限制 ，有 些 工程规 划 设 计 不合 理 ，大 坝施 工 质 量 差 。大 坝 在 高 水 位 运 行 时 ，坝 体 出现裂 缝 ，甚 至潜 在滑 坡 ，致使 土 坝 的变 形 稳定 和渗 透稳 定 得不 到保 证 。为 了确保 水库 的 安 全 ，水库 管 理部 门 长期采 用 限制水 位 运行 ，致 使水 库不能充分发挥其设计效益。 2 土坝渗 漏成 因分析 大坝 出现 的主要 问题 是 土坝 的变 形稳 定和 渗透 稳定 得不 到保 证 ，通 过对 多座 中型 水库 大 坝 的结构 安全 复核 和地 质勘 察 成果 表 明 ，有 以下 共 同成 因 ： ( 1 )坝体 填筑 时碾 压 不实 或不 碾 压 ，留有 土体 疏松带，使坝体某些土区抗渗坡降降低 ，坝后出现 过剩水 头 ，浸 蚀 土 体 ；或 受 白蚁 掏 洞 等 生 物 破 坏 ， 会在 坝体 内产 生集 中渗 流 ，形 成洇 湿渗 流 区 。坝体 土样干容重偏低 ，坝体填筑土渗透系数偏大 ，未满 足现行规范对坝体填土压实度及渗透系数要求 。大 坝渗流稳定及结构稳定复核表明，多数大坝在设计 、 校核洪水情况下，浸润线下游坝坡逸 出点高，渗流 量 大 ，一些 大坝下 游 出逸 渗 透坡 降 大 于土 体 的允 许 坡 降 ，大坝稳 定安全 系数未满 足现行规 范要求 。 ( 2 )且 大坝 坝基 大 多数存 在透 水性 较强 的天 然 覆 盖层 ，未 采取 防渗 措施 ，或 者对 强覆 盖层 地基 清 理不 彻 底 ，防 渗 措 施 不 完 善 。渗 流 通 过 坝 基 透 水 层 ，从下 游 坝 脚 或 坝 脚 以 下 覆 盖层 的 薄 弱 部 位 逸 出，严重的会造成坝后管涌、流土和沼泽化 。穿坝 涵 管 与坝体 结 合处 ，未 做止 水措 施 ，施工 回填 土夯 实 质 量差 ，有 压水 通 过 裂 隙沿 管 壁 薄 弱 部位 渗 出 ， 造 成 渗水 通道 。 ( 3 )坝 基 上部基 岩 节理 裂 隙发育 ，或 存在 断层 破碎带 ，未按现行规范要求作灌浆帷幕处理 ，坝体 和 坝基 未建 有 完整 的 防渗体 系 ，使坝趾 下 基岩 的漏 水 通道保 留 下来 。对 于 大 中型 水 库 ，蓄水 运 行 后 ， 在 长期 高水 头 的压力 作用 下 ，漏水 量 大增 ，在 与大 坝 接触 面部 位发 生 冲蚀 破坏 ，危及 大 坝安 全 。 3防渗技 术方案 土 坝 出现 的险情 主要 表现 为 坝体 、坝基 覆盖 层 及 坝底 和基 岩接 触带 的渗 透破 坏及 变形 破坏 ，因此 把基 岩 、坝 基覆 盖层 到坝 体 内防渗 体结 合起 来 ，建 立连续有效完整的防渗体系 ，控制大坝和坝基渗流 稳定是除险加 固的关键 所在。多数水库建成 蓄水 后 ，由于发电和供水需要以及放水底洞过高 ，不允 许或 不能 放 空水库 进 行进行 处 理 ，因此 建造垂 直 连 作 者简介 ：袁 国培( 1 9 6 3 一) ，男 ，广西浦北人 ，高级工程师 。 5 9 设 计与施 工 水 利规 划与设 计 2 0 1 0年 第 4期 续的防渗帷幕 ，使帷幕的厚度和密实度满足设计提 出的抗渗坡降要求，是土坝防渗加固最有效方法。 当前我国建造垂直连续的防渗帷幕 主要有三种工程 技 术措施 。 ( 1 )坝体采 用劈 裂灌 浆技术 ，坝基 覆盖层 和基 岩接触带采用高压喷射灌浆技术 ，基岩采用帷幕灌 浆 处理 。 ( 2 ) 坝体 、坝基覆 盖层 到基岩 接触带 采用高 压 喷射灌浆技术 ，基岩采用帷幕灌浆处理。 ( 3 )坝 体 、坝 基覆盖 层到基 岩接 触带采 用塑性 混凝 土防渗墙 技术 ，基岩 采用 帷幕灌 浆处理 。 劈裂灌浆技术 ，目前使用深度达到 6 0 m坝高 ； 高压喷射灌浆技术 ，深度 已达 7 0 m；塑性混凝土 防渗墙技术，造孔深度 已达 l O O m。劈裂灌浆技术 要 根据灌 浆深度 、次数 严格控 制灌 浆压力 、灌浆 量 及控 制 坝顶的劈 裂长度 和宽 度 ，同时要严 格控制 坝 体的位移和沉降量，施工要求技术含量高 ，需要选 择很专业化有经验的施工队伍。高压喷射灌浆和塑 性混凝 土 防渗墙技 术 ，施 工技术 要求 相对 简单 ，可 选择施 工 队伍 多 ；能一次 性建造 形成穿 过坝 体 、坝 基覆盖层直达基岩接触带连续的防渗帷幕，与基岩 界面紧 密结合 ，建立 防渗 体系完 整 。塑 性混凝 土 防 渗墙适用高度范围更广 ，能按设计防渗要求一次性 建成 较厚 的防渗 帷幕 ，施工速 度快 ，帷幕 渗透 系数 小 ，能 比较 彻底 截断渗 透水 流 ，防渗效果 更好 、质 量可靠。大坝防渗加固先施工基岩面以上的混凝土 防渗墙，后进行基岩的灌浆帷幕施工 ，更有利于上 下不 同防渗体 接触 面 的牢 固结合 ，建 立连续 完整 的 防渗体系。坝基岩面以上防渗帷幕较高 ，或水资源 比较缺 乏珍贵 ，工程 重要 ，要求控 制严 格水库 渗漏 量的水库大坝除险加固，适宜优先考虑塑性混凝土 防渗墙综合防渗技术方案。 4 塑性混凝土防渗墙设计 4 1 防渗墙 布置 防渗墙轴线布置在坝顶 范围 内，平行 于坝轴 线 ，其位置应结合防渗墙施工平 台布置设计确定。 墙顶应高出设计洪水位 0 3 0 6 m，且不低于较 核 洪水 位 。墙底 应穿 越坝基 强风化 覆 盖层 ，与 基岩 界面紧密结合 ；两侧延伸至与岸坡基岩界面进行可 靠结合 ，防止结合面漏水和产生集中渗流。 4 2墙顶 施工 平台 防渗墙槽孑 L 造孔，使用较多的是液压抓斗式成 槽机 或者钻 机造孑 L 。所造槽 孔 宽度大 ，施工 机械设 60 备 庞大 ，为 了满足 施工 要求 ，需要 在墙顶设 置施 工 导墙及 上 、下游施 工平 台 。 ( 1 )导墙 ：是 挖掘 机具造 孑 L 、浇 注地 下连续墙 施工 前必 须首 先修筑 的铺 助设施 ，是对 称布 置在 防 渗墙 的上 、下 游两侧 ，在 墙顶施 工平 台地层 表面沿 防渗墙轴 线方 向设置 的连 续混凝 土墙 ，导墙之 间 的 净距离比防渗墙厚度大 0 1 m。导墙的形式多采用 倒 L型 ，垂直方 向深度为 1 2 2 O m，背侧要用 粘性 土分层 回填并 夯 实 ，不得 有漏 浆 ；地 面水 平方 向宽度为 1 0 1 2 m，顶部应保 持水平并 高出平 台 0 1 m；墙 厚度 0 1 5 mO 2 5 m，为 了保持 导 墙 的整体性 ，应配置构造钢筋。导墙 下游设 置排水 沟 ，在 浇注 防 渗 墙 时 将 置 换 的 固壁 泥 浆 回 收再 利 用 。( 2 )施工平台交通 ： 导墙上游侧施工平台应满 足冲击机 、埋管定位提升吊机架等设备的交通布置 要求 ，一 般应 大于 2 5 m。导墙 下 游侧 施 工 平 台应 满足挖掘机具及和及运输车辆交通要求 ，一般应大 于 7 O m。 墙顶施工平 台总宽度不应小于 1 3 m，大多数 原坝顶宽度不能满足要求，因此应降低坝顶进行平 台布置设计 ，并做恢复坝顶部分坝体设计。为了保 护 平 台以下 坝体和 行车 要求 ，平 台顶 面应设 置 0 2 O 3 m 厚 的泥 结沙 砾 承重 保 护 层 ，施工 完 成后 应 进行 清 除 ，然后 才进 行上 部坝体 填筑施 工 。 4 3 帷幕 厚度 的确 定 主要从保证坝体渗透稳定条件来考虑，帷幕厚 度必须 满 足下列设 计条 件 ： ( 1 )使 坝体 渗漏 量降低 到要求 的 流量 以下 。 ( 2 )使 坝体下 游浸 润线 出逸点 高度小 于或 等于 设计规定高度 ，并使出逸渗透坡降小于土体的允许 坡 降 。 ( 3 ) 防渗墙 帷幕 上 、下游水 位差 所形成 渗透坡 降应控制在防渗墙帷幕允许坡降以内。根据 已建成 的塑性 混凝 土 防渗墙统 计 资料 可以得知 ，实 际承受 的渗透坡降可达 1 0 0 ，考虑到施工和混凝土老化等 综合因素 ，一般取允许渗透坡降为 6 0 8 0 。 ( 4 )要考 虑 到满足施 工机 械所 能造槽 孔厚度 的 条 件 。 目前 我国 常用 土 坝 防渗 墙 厚 为 0 4 0 8 m， 已建成 碧 口土坝 防渗墙厚 达 到 1 3 m。 参照类似工程 ，拟定防渗墙帷幕厚度范围，根 据 土坝各 分 区 的物 理 力 学 指 标 ，进 行 渗 透 分 析 计 算，可求出不同帷幕厚度情况下坝体的渗漏量，浸 润线 ，坝体 下游 浸润线 出逸 点高 度及作 用在 防渗墙 帷幕上的上、下游水位差 ，最终确定符合设计要求 设 计与 施工 水利 规 划 与设计 2 0 1 0年 第 4期 的防渗 墙帷 幕 厚度 。 4 4槽 段 划分 布置 混 凝土 防渗 墙是 由许 多 段板 墙套 接 而成 ，墙 段 少 ，套接接缝少 ，墙防渗效果越好 。槽孔段划分长 度首先要保证造孔及大坝 的安全 ，符合施工挖掘机 具 成孔条 件 ，同时要 合理 考虑 混凝 土 搅拌 设 备和运 输 能力 。根据 我 国 已建成 的 塑性混 凝 土 防渗墙 统计 资料可以得知，槽孑 L 段长度为 5 m 1 7 m 不等。目 前我区混凝土防渗墙施工成槽机械设备大多采用液 压 抓 斗式成 槽 机 ，一 次 抓 槽 宽 度 为 3 m，采 用 两抓 成 槽 ，划分 一 个槽 孔段 长度 为 6 m。 槽 孔段 划 分 为 工序 槽 孔 和 序 槽 孔 ，相 隔 布 置 。施 工 时 ，先建 造 工序槽 孑 L 混凝 土墙 ，后 建 造 序 槽孔 混凝 土 墙 ， 由 工序槽 孔 和 序槽 孑 L 混凝 土墙 套 接成 连续 的混凝 土 防渗墙 。 图 1槽 段 划 分 布 置 图 4 5 坝 底基 岩 帷幕 灌 浆管埋 设布 置 由于历史 原 因 ，我 区大部 分 水库 土 坝坝底 基 岩 未按现行规范要求进行帷幕灌浆防渗处理 。为了避 免用钻机造灌浆孔，破坏混凝土防渗墙结构 ，应在 防渗 墙 内埋 设灌 浆 管( 孔 ) 。灌 浆 管 埋 设 在 防 渗 墙 中心 线上 ，孑 L 距 与帷 幕灌 浆设 计孔 距 一致 。 灌浆 管 采 用 内径 为 1 3 0 ram 的钢 管 或 塑 料 管 。 采用 塑料 管应 内套 外 径 为 1 1 0 mm 的专 用 钢 管 ，用 于定 位及 保持 埋 管 的的垂 直度 ，防渗墙 混 凝 土完 成 凝固后将钢管拨 出。厚度 大于等 于 O 8 m，墙 高小 于 3 0 m 的 防渗 墙 ，也 可 以先 埋 钢 管 ，待 混 凝 土 达 到初 凝后将 钢 管拨 出 ，节 约钢 管用 量 。 4 6设计 施 工技 术要 求 ( 1 ) 防渗 墙采 用 塑性 混凝 土 。坝基 覆 盖层 是 松 散体 ，在水压力作用下产生较大变形 ，防渗墙嵌入 基岩 内 ，与坝基 联 合受 力 ，采 用普 通 刚性 混凝 土 抵 抗 不 了这 种变 形 ，将会 产 生裂 缝 。塑性 混 凝土 弹性 模 量 与土 体相 接近 ，与土 体变 形协 调性 好 ，能 适应 地基较大变形 ，防止墙体与土脱开和出现裂缝导致 墙体断裂的情况发生 。 ( 2 ) 塑性混混 凝土 防 渗墙 设 计 物 理 指标 ：渗 透 系 数 K 1 0 c m s ；抗 压 强 度 3 Mp a R 2 8 d 5 Mp a弹性 变 形 模 量 3 0 0 Mp a E 2 8 d 1 0 0 0 Mp a ； 极限应变值 0 3 3 0 7 ；允许渗透 比降 J8 O 。 ( 3 )塑 性混 凝 土 配合 比l_ 1 ：一 般 以 2 8 d强 度 、 变形 模 量和抗 渗 指标 综合 确定 。水 泥标 号不 应小 于 3 2 5号 ，用 量 8 0 k g m。 2 0 0 k g m。 ；粘 土 和 膨 润 土一 起 双掺 ，采 用粘 粒含 量 不 小 于 2 5 的无 块 状 、 无 有 机质 的均 质 土 ，用 量 以含 泥率 3 0 以 内确定 ， 膨 润 土 占粘 土 掺 量 的 2 O 左右 ；含 沙 率 为 4 0 6 0 ，粗 骨料 宜采 用一 级 配 ；在满 足施 工机 械和工 艺 要 求 的前提 下 ，应尽 量 选择较 少 的水 灰 比 ，要求 坍 落 度 1 8 mm2 0 ram。 ( 4 )泥 浆 固壁 ：泥 浆在 地 下防渗 墙造 孔 中起 到 固壁 、携渣 、冷却钻 具 和润 滑 的作用 。泥 浆在 槽壁 上形 成 不透 水 泥皮 ，使 泥浆 柱体 的压 力有 效抵 抗作 用 在槽 壁上 的 土压力 和 水压 力 ，防止 了地 下水 渗入 和槽 壁 剥落 坍 塌 ，是 造 槽孔 成墙 的关 键 。泥浆 采用 膨 润土 拌制 ，泥 浆 配 合 比为 ：水 1 0 0 0 k g 膨 润 土 5 0 k g ；N a C O。l k g ；固 壁 泥 浆 性 能 指 标 密 度 2 5 s 、含 砂 量 3 。在 成 槽过 程 中 ，槽 孔 孔 口泥浆 面保 持 在导 向槽 顶面 以下 3 O m5 0 m 范 围 内。清 孔 时 ，采 用 抓 斗 抓 取 淤 泥 ， 利用 下设 潜 水排 水污 泵抽 浆 ，并及 时用 新 鲜泥浆 补 充 。清孔 换浆 结束 1 h后 ，孔 底 淤泥 积厚 度小 于 1 0 c m 。 ( 5 )接头 处理 ：相 邻 两槽 段混 凝 土墙 的衔接 部 分成 为接 头 ，接 头形式 有 钻凿 式 和预 留式 。一般 采 用 凿 除法 进行 接 头连 接施 工 ，在进 行 序槽 段造 孑 L 时 ，将工 序 槽段混凝 土端 头套抓 去 3 5 c m，再浇 注 序 槽 段混凝 土 。此 外 ，钻凿 式接 头 施 工还 有 套 打一 钻 法 和双反 弧法 ，预 留式 接头 施 工有 接 头管 拨 管法 和 拉 管法 。施 工方 法应 根 据适 用 地 层组 成 情 况 、糟 孔 深度、施工设备及施工技术能力来综合分析选定 。 ( 6 ) 特殊 地层 处理 ：在 坝顶 部 开槽 子 L ，槽 孔 进 入 坝体 内松 软夹层 、覆盖层是 松散 体 、断层 破碎 带 、 空 洞 ，或遇 穿坝涵 管 时 ，会 发 生 浆 液 漏 失 现象 ，造 成槽壁剥落坍塌等事故，所以必须采取有效措施进 行 预 防和处 理 。 槽壁出现局部剥落坍塌时，加大泥浆密度 ；出 现 大面积塌 孔时用 优 质粘 土 ( 掺入 2 O 水 泥) 回填 到坍塌处 以上 1 2 m，待 沉积密实 后再进行施 工 。 出现 漏浆 时 采用 处 理 措 施 有 ： 粘 土球 堵 漏 。 将 粘 土球 投入 槽 内流失 部 位 ，为 了增 加 效能 ，可 在 粘土中掺入锯末 、麻刀 、于草等纤维质物，挤压捣 实 堵漏 后 再 钻 进 ； 泥 浆 堵 漏 。在 漏 失 地 层 钻 进 时 ，应 正确 选 用适 当 的堵漏 泥浆 ，采 取 以预 防为 主 的原则 。对于轻微 、中等流失 ，用石灰泥浆 、锯末 6 设计 与施工 水利规 划与设 计 2 0 1 0年 第 4期 碱 挤泥浆 和水 泥泥浆 堵漏 。水 泥浆堵 漏 。对 漏失 严 重 的地 层用 速凝水 泥等特 殊材 料处理 ，必要 时对 槽 孔进行 回填 。 松散地层 ，造孔应循序渐进 ，预防在先 ，稳 中求 快；保证泥浆供应强度和质量，发现漏浆及时补充。 遇穿坝 涵管 时要慎 重考虑 处理措 施 ，在设计 施 工 时应弄清 穿坝涵 管 的位置及埋 设高 程及其 结构 形 式 。在施 工 中 曾 出现 过 将 涵 管 挖 穿 ，浆 液 突 然 漏 失，造成严重坍槽 ，危及大坝安全的工程事故。一 般情况 不要轻 易将 坝涵管挖 除 ，该 部分 改用 涵管 内 外 充填灌 浆进行 防渗 处理 。 5 工 程 实 例 那降水库位 于广 西隆安 县城西北 面 7 k in 处， 是一 座 以城 镇供水 、灌溉 为 主的 中型水库 。水库 集 雨 面积 6 3 k m ，总库容 2 7 1 7万 m。 ；设计 灌溉 面积 2 6 4万 亩 ，城 镇 设 计 供 水 规 模 为 4 m。 a ，是 向县 城 区及其 周边村 镇供 水 的唯一水 源 。大坝为 均质土 坝，经地质勘察表明，坝基强风化层、覆盖层未做 防渗处理措施；坝体填筑土夹有粗粒碎石块石多 ， 压实度 小 ，渗透 系数 大 。大 坝左 、右坝脚 存 在两处 常年的漏水点 ，在水库正常蓄水位下实测总渗漏量 为 3 2 6 L s ；大坝两端与山体接触带及坝体中部在 高水 位 时存在 涸 湿 渗 流 区 ，坝体 及 坝基 渗 漏 严 重 。 经过渗流稳定计算 分析，在设计、校核洪水情况 下 ，浸润线下游坝坡逸出点较高，出逸渗透坡降大 于土体的允许坡降 ，渗漏量大 ，大坝渗透稳定存在 安全 隐患 。 大 坝先后 四次培 厚加 固，并 对 坝体 、坝基 进行 了进行充填灌浆防渗加 固，但是坝体坝基渗漏现象 仍然没有消除。为了彻底消除渗漏安全隐患 ，大坝 改用塑性混凝土防渗墙帷幕防渗处理。施工防渗墙 时，同时进行坝脚排水棱体的拆除重建及下游河道 护岸施工 ，进行基坑排水作业 ，来水量主要有大坝 渗漏 和右岸 鱼塘渗 漏两 部分 ，实测来 水量 为 5 0 L s 。 随着大坝 防渗墙 逐 步形 成 ，来 水量 明显 减 少 ，防 渗 墙 完全建成后 ，基坑 来水量 降 至约 5 6 L s ，说 明塑 性混凝土防渗墙帷幕防渗效果 良好 。( 参考文献略) ( 3 2 接第 4 O页) 相 同 ，并且 随着观 测时 间的增 加两 者精 度都 在逐渐 提高 。说 明单 频接 收机 和双频 接收 机测量 5 k m 以 内长度 的基 线上 ，两者基 本相 同。 ( 2 )5 k in1 0 k m 基 线 ，基本 趋 势 同 5 k m 以下 基线。但在相同的时间内，单频基线的解算精度反 而优于 双频基线 的解 算精度 。原 因可 能是对 于短基 线 ，基线 两端 的 电离层 延迟 具有 强相关性 ，由于 自 动处理采用 L 1 C消除 电离层 的解算模式 ，组合两 个频 率上 的数据所 引入 的误差 已经 超过 了处理 过程 中所 消除 的 电离层 误 差 ；对 于单 频 数 据 ，采 用 L 1 解算模 式进行 单频差 分处 理可将 大 部分 电离层延 迟 消除 。因此会 出现 双频精 度反 而不如单 频 的现象 。 ( 3 )1 0 k m1 5 k m基线 ，两者 2 0 ra i n后基线 解算 精度稳定地提高。单频基线解算精度同样优于双频基 线解算精度。但是在 9 0 ra i n 观测后，单频基线解算精 度 出现跳跃性变化 ，说 明在这个长度 区间的基线 ，单 频基线解算精度不如双频基线解算精度稳定。 ( 4 )1 5 k m - - 2 0 k m 的基 线 ，双频 基线 的解算 精 度随观测时间的增加 ，解算精度平稳 的提高。在 2 0 mi n的观测 时间 内 已达 到 了较 好 的精度 。而单 频 基线在 1 h内 的解 算 精 度 都 较 差 ，观 测 时 间 在 1 h 后 ，解算精度才趋于稳定 ，但是在 1 0 0 rai n后 也出 现跳跃性变化 ，单频基线的解算精度稳定性显著不 如 双频基线 好 。 6 2 ( 5 )大于 2 0 k m 的基线 ，双频基线解算精度仍 能 随 着 观 测 时 间 的 增 加 而 平 稳 的 提 高 ，并 且 在 2 0 mi n的观测时间里能达到相对较好 的精度 。但单 频基 线解 算 精 度 很 不 稳 定 ，得 到 的 大 多 都是 浮 动 解 ，精度 呈现跳 跃性 变化 ，解算 精度 远远 不及双 频 组合 的解算 精度 高 。 5 结 论 ( 1 )对 于 1 5 k m 以 内的短 基线 ，两种 接 收 机 的 观 测数据 处理 都能得 到较好 的精度 ，单 频基线 的解 算精 度甚 至优 于双 频 基 线 的解 算 精度 。对 于 1 5 k in 3 0 k m 的基 线 ，单 频 基线 计 算得 到 的大都 为 浮 动 解 ，精度 出现 较 大 的跳 跃 ，表现 很 不 稳定 。因此 ， 单 、双频 G P S联合测量时 ，建议单频 的基线长度 不 大 于 1 0 k m。 ( 2 )对 于 1 5 k m 以 内的短 基 线 ，无论 是 单 频接 收机还是双频接收机 ，进行 2 0 rai n的观测基本上都 可 以获得较好 的精度 ，如果 进行 4 0 mi n左右 的观测 能 够获得比较稳定且质量较高结果。因此建议单、双频 G P S接收机联合作业 的观测时长在 4 0 ra i n以上 。 ( 3 )单 、双 频 GP S接 收 机 各 有 优 缺 点 ，在 精 度允许的情况下 ，两者完全能够联合测量 ，既充分 利用 了单频 GP S接收机 ，又大大 提高 了工作 效率 。 ( 参 考文 献略 )
