2019届广东省中考物理模拟试题

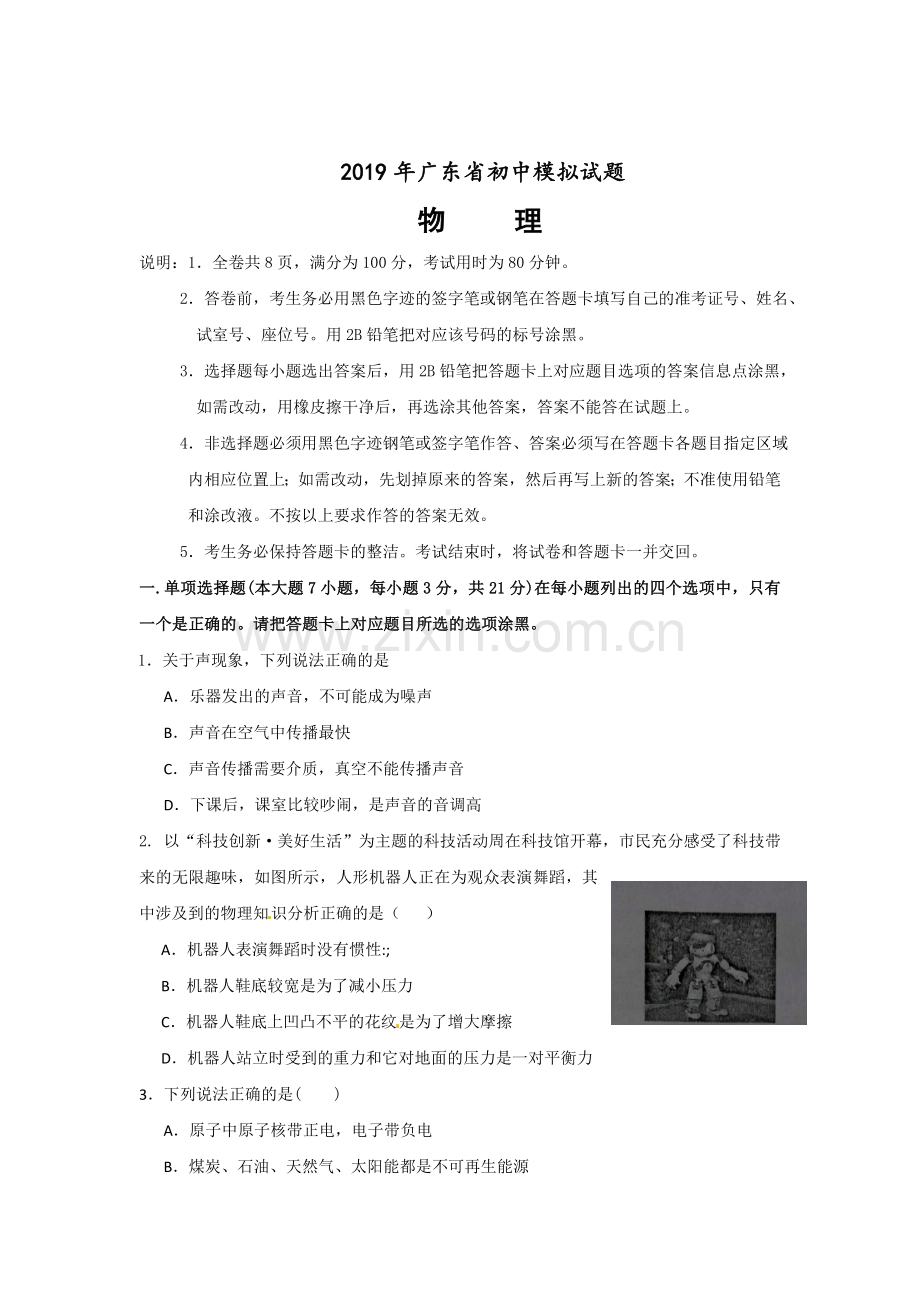

2019年广东省初中模拟试题
物 理
说明：1．全卷共8页，满分为100分，考试用时为80分钟。
2．答卷前，考生务必用黑色字迹的签字笔或钢笔在答题卡填写自己的准考证号、姓名、试室号、座位号。用2B铅笔把对应该号码的标号涂黑。
3．选择题每小题选出答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑，如需改动，用橡皮擦干净后，再选涂其他答案，答案不能答在试题上。
4．非选择题必须用黑色字迹钢笔或签字笔作答、答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案；不准使用铅笔和涂改液。不按以上要求作答的答案无效。
5．考生务必保持答题卡的整洁。考试结束时，将试卷和答题卡一并交回。
一.单项选择题(本大题7小题，每小题3分，共21分)在每小题列出的四个选项中，只有一个是正确的。请把答题卡上对应题目所选的选项涂黑。
1．关于声现象，下列说法正确的是
A．乐器发出的声音，不可能成为噪声
B．声音在空气中传播最快
C．声音传播需要介质，真空不能传播声音
D．下课后，课室比较吵闹，是声音的音调高
2. 以“科技创新·美好生活”为主题的科技活动周在科技馆开幕，市民充分感受了科技带来的无限趣味，如图所示，人形机器人正在为观众表演舞蹈，其中涉及到的物理知识分析正确的是（ ）
A．机器人表演舞蹈时没有惯性:;
B．机器人鞋底较宽是为了减小压力
C．机器人鞋底上凹凸不平的花纹是为了增大摩擦
D．机器人站立时受到的重力和它对地面的压力是一对平衡力

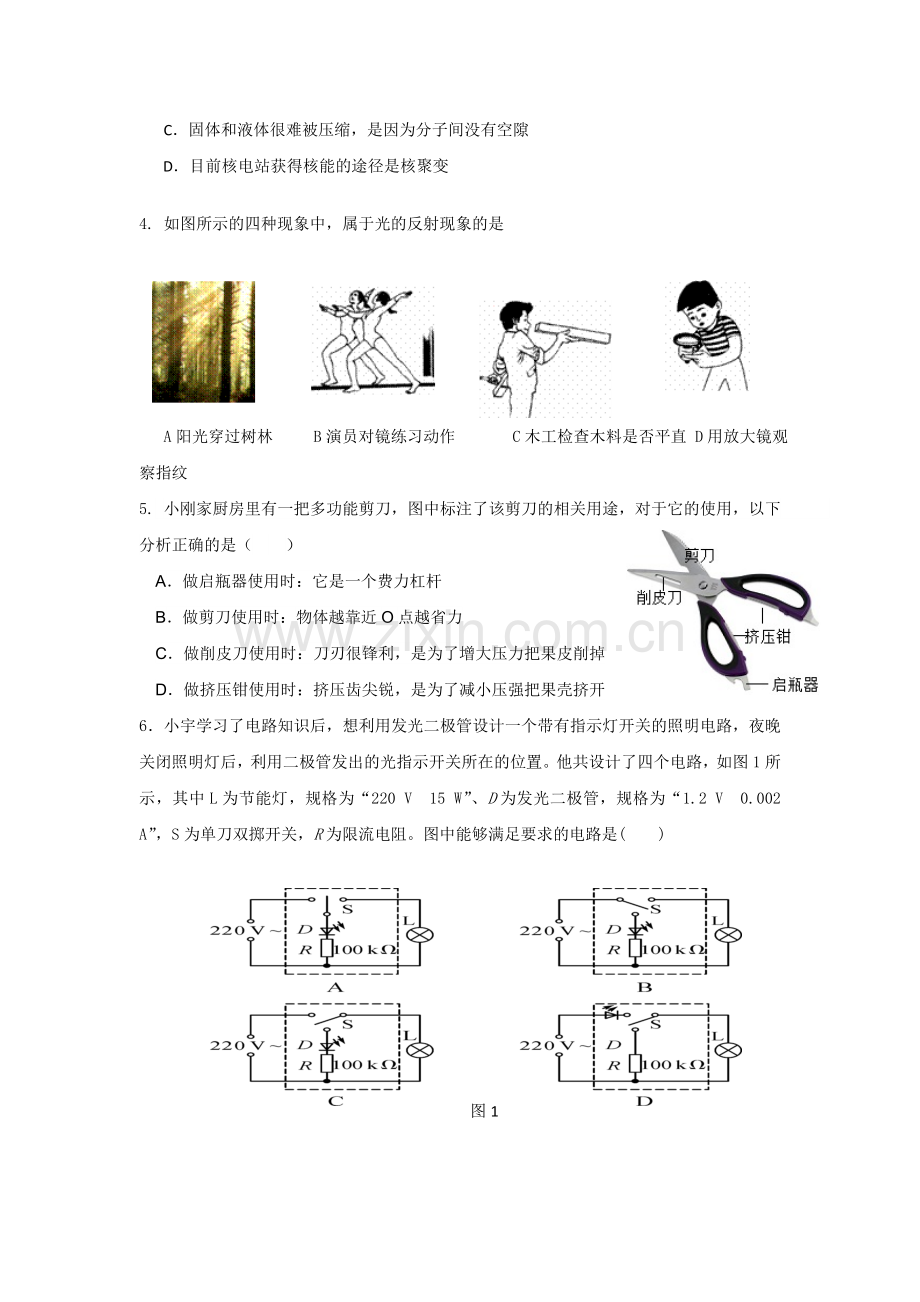

3．下列说法正确的是( )
A．原子中原子核带正电，电子带负电
B．煤炭、石油、天然气、太阳能都是不可再生能源
C．固体和液体很难被压缩，是因为分子间没有空隙
D．目前核电站获得核能的途径是核聚变
4. 如图所示的四种现象中，属于光的反射现象的是
A阳光穿过树林   B演员对镜练习动作    C木工检查木料是否平直 D用放大镜观察指纹
5. 小刚家厨房里有一把多功能剪刀，图中标注了该剪刀的相关用途，对于它的使用，以下 分析正确的是（　　）
A．做启瓶器使用时：它是一个费力杠杆
B．做剪刀使用时：物体越靠近O点越省力
C．做削皮刀使用时：刀刃很锋利，是为了增大压力把果皮削掉
D．做挤压钳使用时：挤压齿尖锐，是为了减小压强把果壳挤开
6．小宇学习了电路知识后，想利用发光二极管设计一个带有指示灯开关的照明电路，夜晚关闭照明灯后，利用二极管发出的光指示开关所在的位置。他共设计了四个电路，如图1所示，其中L为节能灯，规格为“220 V　15 W”、D为发光二极管，规格为“1.2 V　0.002 A”，S为单刀双掷开关，R为限流电阻。图中能够满足要求的电路是( )

图1

7. 如图是安装在潜水器上的深度表的电路简图，其中，显示器由电流表改装，压力传感器的电阻随所受压力的增大而减小，电源电压不变，R 0 是定值电阻。在潜水器下潜过程中，电路中有关物理量的变化情况是（   ）　
A．通过显示器的电流减小
B．R 0 两端的电压增大
C．传感器两端的电压增大
D．电路的总功率减小

二.填空题（本大题7小题，每空1分，共21分）
图2
8.在家庭电路中，假如站在地上的人一只手接触了火线，如图2所示，由于人体是_________（选填“导体”或“绝缘体”），人体成为闭合电路的一部分，就会有___________通过人体，发生触电事故．经验证明，只有不高于___________V的电压对人体才是安全的。
9.小明吃雪糕时，把雪糕放在碗里，发现碗中的水越来越多，在这个过程中雪糕发生的物态变化是 他用手一摸碗壁，发现碗“漏水”了，这是空气中的水蒸气遇冷在碗壁上发生的 （填一种物态变化）现象，在这一物态变化过程中空气中的水蒸气
要 热。
图3
10.2013年2月15号早晨一块陨石坠落在俄罗斯车里雅宾斯克州，如右图3所示。陨石在下落过程中相对地面上的物体是 的（选填“运动”或“静止”），其重力势能将 （选填“变大”、“变小”或“不变”）。陨石下落过程与大气剧烈摩擦导致温度升高，这是通过 的方式改变其内能的。
11.公园中的人工湖具有“吸热”功能，盛夏时能大大减弱周围地区的“热岛效应”。假设湖水与同等质量的沙石吸收热量升高相同的温度，则沙石吸收的热量_______________湖水吸收的热量(填“大于”、“小于”或“等于”)。我们看到的在湖水中嬉戏的鲤鱼其实是经过光的折射所成的鲤鱼的_______像(填“实”或“虚”)。在离桂花树较远的地方也能闻到桂花的芳香，这是由于____________造成的。
I
N
S
触接
甲 乙 丙 丁
图4
12.如图4所示是课本中的几个实验：

（1）图     （选填“甲、乙、丙”）演示的是电磁感应现象，闭合开关，只有导体向     （选填“左右、上下”）方向运动才会产生感应电流；
（2）如图丙，要想改变小磁针的转动方向，可采用的措施是：     ；
（3）如图丁：两个压紧的铅块能吊起钩码，说明 。
13.小华同学利用图甲所示装置对100g冰加热，他每隔相同时间记录一次温度计的示数，并观察物质的状态．图乙是他根据记录的数据绘制的温度﹣﹣时间图象，根据图象可知：
（1）冰属于　　　　　　（选填“晶体”或“非晶体”）；
（2）在BC阶段物质处于　　　　　　　　状态（选填“固体”、“液体”或“固液共存”）；
（3）图丙是另一位同学在完成同一实验时绘制的温度﹣﹣时间图象，老师认为他的C段数据有问题，老师做出这样的判断的依据是　　　　　　　　　　　　　　　　．

14.将重18N，体积为0.6dm3的金属块浸没在水中，它受到的浮力是_________N；若金属块在水中下沉1m至水池底部静止，则它对池底的压力为__________N；在下沉过程中，金属快重做的功为________J.（g=10N/Kg）
三.作图题（共7分）
15.按照题目要求作图：

图6
图5
图7

图6
图5
（1）如图5，气球在空中沿虚线方向做匀速直线运动，不计空气阻力，请画出气球的受力示意图．(2分)
（2）在如图6所示的电路图上只改动一根导线，使两只电流表分别测干路和支路的电流．（要求在改动的导线上画“×”，再画出改动后的导线）(3分)
（3）如图7，入射光线AO斜射到平面镜上，请画出其反射光线OB并标出反射角的大小。　　　(2分)
四.实验题（本大题3小题，共20分）
16．（7分）
(1) 图8中木块的长度是 cm ，分度值是 cm
（2）小凡同学在做“观察水的沸腾”实验中他的操作如图9所示，其中错误之处是                        ，纠正错误后，水沸腾时温度计示数如图10所示，为          ℃。
图8
图9
图10

（3）测量酱油密度的过程．图11可读出烧杯的质量，题12图可读出烧杯和酱油的总质量，题13图可读出烧杯中全部酱油的体积，那么，酱油的质量m= g，酱油的体
积V= cm3，酱油的密度ρ= kg/m3.
图11
图13
图12

17（5分）小明想探究他爷爷所戴老花镜的光学特性.
（1）小明让爷爷的老花镜正对太阳光，在地面上放一张白纸，来回移动老花镜，在纸上得到一个最小最亮的光斑，这时量出光斑到老花镜中心的距离为25cm,则老花镜的焦距为 。
（2）小明将爷爷眼镜中的其中一块镜片放在光具座上（如图），准备探究它的成像规律.他首先要：（ ）
A．使镜片靠近蜡烛 B．将屏升高一点 C．把蜡烛剪短一点 D．测量并记录数据

（3）若正确完成上题中的要求后，小明调整光具座上a、b之间的距离是40cm，移动光屏，则光屏上出现清晰的像是下图中的（ ）

（4）实验过程中，我们一般先固定凸透镜，然后移动蜡烛和光屏得到清晰的像。可是小明在某次实验的过程中把蜡烛和光屏固定不动，移动了凸透镜，结果他发现凸透镜放在两个位置时，光屏上都可以得到清晰的像。如图所示：（以下两个空格填“倒立”或“正立”、“放大”或“缩小”两个性质）

当凸透镜在A位置时，光屏上得到的像的特点一个是 的实像；
当凸透镜在B位置时，光屏上得到的像的特点一个是 的实像。
18.(8分)在研究“导体电流与电阻关系”的实验中，同学们利用了阻值分别为5Ω、10Ω、15Ω的定值电阻和变阻器进行了探究，变阻器规格是“10Ω 1A”，电源电压4.5V并保持不变。

（1）用笔画线代替导线，将图甲中电路连接完整（请用签字笔在答题卡上连线）。
（2）闭合开关前，电流表指针如图乙所示，对电流表的操作应该是　 　　　　　。
（3）正确连线后，闭合开关时发现，无论怎样移动滑片电流表指针几乎不动，电压表指针向右偏转且超过满刻度，原因可能是　　　 　　　。
（4）先接入15Ω的电阻，调节滑片时电压表示数为3V，观察到电流表示数如图丙所示，则电流表示数为　　　A；用10Ω电阻代替15Ω电阻接入电路，应将滑片向　　　　　　端（选填“左”或“右”）移动，才能使电压表示数保持3V，并记录下电流表示数为0.3A；用5Ω电阻代替10Ω电阻接入电路，正确操作，电流表示数为0.6A。
（5）分析三次的实验数据，可得出电流与电阻的关系是　　　  　　　。
（6）王强同学继续探究：他用了30Ω的定值电阻代替原来的电阻实验，发现无论怎样移动滑片都不能满足电压表示数为3V，原因是　　　 　　　；要使电压表示数保持3V，要求变阻器的最大阻值最少为　　　　Ω。
五、计算题（本大题2小题，共13分）
19.(6分) 中国移动重庆公司的抢险队作为第一支到达灾区的移动通信抢险队，队员们用鲜血和生命架起了一条条抗震救灾无形的生命线，为抗震救灾提供了强有力的通信保障。如图14所示，在通讯线路的抢修现场，起重机正将一箱箱设备吊装到3m高的施工台上。其中起重臂下的钢绳是绕在一个动滑轮上的。若每箱设备均重4000N，施工台距离地面的高度为3m。如果起重机沿竖直方向匀速提升一箱设备时，动滑轮上每段钢绳的拉力为2500N，在忽略钢绳重和摩擦的情况下。
（1）起重机提升一箱设备时，对箱子做的有用功是多少？
（2）动滑轮在提升这箱设备时的机械效率是多大？
图14
（3）在安全操作的前提下，为了节省时间，加快施工进 度，起重机同时将两箱设备以0.1m/s 的速度匀速提升到施工台。求这种情况下，动滑轮上钢绳自由端拉力的功率为多大？

20．（7分）小刚家电能表表盘如图所示，表格中列出了他家主要用电器的相关参数，请根据图表信息解答下列问题：
（1）小刚家的电视机的待机功率为0.5W，若某次看完电视后使其待机10h，则这次待机电视机消耗了多少电能？
（2）电水壶正常工作时，若有16%的能量损失，则将1kg的水从20℃加热到100℃需要多少时间？
（3）在用电高峰期，如果将其他用电器关闭，只让电水壶工作，小刚发现电能表转盘在100s内转了27转，那么这时电水壶的实际功率是多少？
用电器
电视机
电水壶
额定电压
220V
220V
额定功率
150W
1000W
六.综合能力题（本大题3小题，共18分）
21（6分）.如图甲是我国某地区风力发电的外景，风力发电机组主要由风机叶片和发动机组成．

（1）风力发电利用的是风能，风能是清洁的、　________（可再生/不可再生）能源．
（2）风机叶片具有质量轻、强度高、耐磨损等性能，通常用密度小，硬度________（大/小）的复合材料制成；叶片形状像飞机的机翼，若叶片位置和风向如图乙所示，由于叶片两面空气流速不同产生压强差，而受到向　________（上/下）的力使风叶旋转．
（3）风叶产生的动力通过传动系统传递给发电机，利用________　原理．实现机械能转化为电能．
（4）某风力发电机的输出功率与风速的关系如图丙所示，由图象得到的下列信息，正确的有哪些________　
A．只要有风，机组就能产生电能
B．风速过大，机组不会产生电能
C．风速越大，机组产生的电功率一定越大
D．风速在一定范围内，机组产生的电功率可能不变
（5）下表给出了在不同风速下某风机获得的能量：
平均风速（m/s）
5
10
15
20
1s内获得的能量（×104J）
1
8
27
64
当风速为5m/s时，这台风机工作1s所产生的电能可供1只“220V 100W”电灯正常工作10s，求风机发电的效率．
22．（6分）阅读下面的短文，回答问题
物体的惯性
一辆空车和一辆装满货物的车，在相同的牵引力的作用下由静止开始运动，空车的质量小，在较短的时间内可以达到某一速度，运动状态容易改变．装满货物的车，质量大，要在较长的时间内才能达到相同的速度，运动状态难改变．质量小的物体，运动状态容易改变，我们说它的惯性小．质量大的物体，运动状态难改变，我们说它的惯性大．
惯性的大小在实际中是经常要加以考虑的．当我们要求物体的运动状态容易改变时，应该尽可能减小物体的质量来减小物体的惯性．相反，当我们要求物体的运动状态不易改变时，应该尽可能增大物体的质量来增大物体的惯性．
通过上述阅读，请你回答以下问题：
A、阅读上述文章可以得到的结论是：物体的惯性与物体的______有关．
B、请你解释一下：为什么歼击机在战斗前要抛掉副油箱？
答：歼击机在战斗前要抛掉副油箱，是为了减小飞机的______来减小飞机的______，使自身的______容易改变，以提高歼击机的灵活性．
C、请你注意：在本文第一自然段的叙述中较好的体现了“控制变量”这种研究方法，这一自然段所控制是：两车受到的______相同和两车的______相同．

23.(6分). 某电开水器的结构如图甲所示（剖面图），简化的内部电路如图乙所示，进水管管口的阀门由轻质浮子1和与它们相连的两根轻质硬杆控制，只有进水管中的水压在正常范围内，冷水箱和煮水箱中的水位就比出水管管口低，冷水不会从出水管流出。当冷水箱中的水位达到一定高的时，浮子2浮起，会触动单刀三掷开关S1，煮水电热管R1通电发热，冷水被煮沸，水面升高，开水就从出水管进入贮水箱，当贮水箱中水位达到一定高度时，浮子3浮起，又会触动单刀三掷开关S1，煮水暂停，一旦贮水箱中水温下降使温控开关S2闭合，保温电热管R2就会通电发热，开水处于保温状态。

（1）已知煮水电热管R1的阻值为12.1Ω，保温电热管R2的阻值为48.4Ω，求电开水器的最大发热功率。
（2）图甲中，当浮子1上升到最高处后，它的最上端恰好和出水管管口相平，阀门就会将进水管管口关闭，此时AC杆沿竖直方向。已知浮子1的体积V=2.5×10-4m³，进水管管口和阀门的横截面积S均为1×10-4m²（不计阀门的质量、管壁的厚度及两者之间的摩擦）；BO∶BA=20∶1（O为轻质浮子1的球心、A为两轻质硬杆的相交处，B为轻质硬杆BO的转轴），水箱内水面上方的气压P0=1×105Pa。为了不让冷水直接进入贮水箱，进水管管口阀门的上表面受到的压强不能超过多少Pa?

模拟考答案
一.单项选择题(本大题7小题，每小题3分，共21分)
1.C
2.C
3.A
4.B
5.B
6.B
7.B
二.填空题（本大题7小题，每空1分，共21分）
8.导体 电流 36
9.熔化 液化 放
10.运动 变小 做功
11.小于 虚 扩散
12. （1）甲；左右．（2）改变电流方向．（3）分子之间有引力
13. (1）晶体；（2）固液混合；（3）水的比热容较大，质量相同的冰和水吸收相同的热量，水升温应较慢．
14. 6；12；18
三.作图题（共7分）

15. （１）２分　（２）３分　　（３）２分　

四.实验题（本大题3小题，共20分） 每个空1分
16.每个空1分 (1) 2.55 0.01　　（2）温度计的玻璃泡碰到了容器底  98
(3) 45 40 1.125×103
17. .(1) 25cm (2) B (3) B
(4) 倒立放大 、 倒立缩小 400度
18. （1）图略
（2）校零
（3）R断路
（4）0.2 左
（5）电压一定时，电流与电阻成反比
（6）滑动变阻器的阻值太小 15Ω
五、计算题（本大题2小题，共13分）
19.（1）起重机提升一箱设备时，对箱子所做的有用功即克服重力所做的功：
W有用=Gh=4000N×3m=1.2×104J． （ 2分）
（2）动滑轮在提升这箱设备时，钢绳自由端移动的距离s=2h=2×3m=6m，钢绳所做的总功：
W总=Fs=2500N×6m=1.5×104J．
机械效率：η=W有用/W总×100%=1.2×104J/1.5×104J×100%=80%． （ 2分）
（3）提升一箱重物时F=(G物+G轮)/2
动滑轮重：G轮=2F-G物=2×2500N-4000N=1000N．
提升两箱重物时绳子自由端的拉力：F′=(G′物+G轮)/2＝(2×4000N+1000N)/2=4500N
拉力的功率：P=W总/t＝F′s/t=F′v=4500N×0.1m/s×2=900W． （ 2分）

20. 解：（1）电视机待机10h消耗的电能：
W=Pt=0.5×10-3kW×10h=0.005kW•h； （ 2分）
（2）400s （ 2分）
（3）810W （ 3分）
六.综合能力题（本大题3小题，共18分）

21. (1）可再生；（2）大；上；（3）电磁感应；4）B、D；（5）10%． （每空1分）

22. A、质量
B、质量、惯性、运动状态 （每空1分）
C、牵引力、速度的改变量

23.（1）P=U²/R1=（220V）²/12.1Ω=4000W。 （2分）
(2) P最大="F/S=" （FAC+F大气）/S  =(50N+1.0×105Pa×1×10-4m2)/1×10-4m2=6×105pa
（4分）

江苏省扬州市高邮市2018年中考第二次适应性模拟试题
江苏省扬州市高邮市2018年中考第二次适应性模拟试题
一、选择题(本题共12小题，每小题2分，共24分．每小题给出的四个选项中只有一个选项正确)
1. 下列几种估测较为符合实际的是（ ）
A．高速公路上行驶的小汽车速度约为120m/s　 B．物理课本的宽度约为20cm
C．一只鸡蛋的重力大约是5N D．空气的密度约为1.29×103kg/m3
2．关于声的知识，下列说法正确的是（ ）
A．声音既可以传递信息，又可以传递能量
B．用大小不同的力先后敲击同一音叉，音叉发声的音调会不同
C．用泡沫盒罩住发声体减弱噪声的做法是控制噪声的产生
D．超声波在空气中比次声波传播速度大
3. 茶源自古老的东方,是中国的国饮， 泡茶、喝茶中包含很多物理知识, 下列说法中错误的是( )
A. 泡茶时，杯口冒出白气———是液化现象
B. 泡茶时, 部分茶叶下沉———是由于茶叶受到的浮力小于自身的重力
C. 茶水太烫, 放一会茶水凉了———此时茶水具有的热量变少
D. 透过玻璃茶杯看到手指变粗———是由于装水的玻璃杯相当于一个老花眼镜
4．关于粒子和宇宙，下列说法正确的是（ ）
A．水和酒精混合后总体积小于混合前的体积之和，证明了分子间存在引力
B．在水分子、氢原子和电子中，尺度最小的是氢原子
C．电子的发现说明原子是可分的
D．宇宙是一个有层次的天体结构系统，恒星是绝对不动的
5．如图甲所示，在微型电扇的插头处接一个发光二极管，用手旋转叶片，观察到发光二极管发光了．乙图中与这个实验原理相同的是（ ）

6. 小勇在中考体育测试中，参加立定跳远项目，如图所示，下列说法中正确的是（ ）
A. 在起跳时用力蹬地，是利用了物体间力的作用是相互的
B. 在腾空至最高点时他受到平衡力的作用
C. 在最高点时，若不受力的作用，他将保持静止状态
D. 下落的过程中，动能转化为重力势能
7．生活中物理知识无处不在，以汽车为例，下列说法中错误的是（ ）
A. 汽车的方向盘相当于轮轴
B. 汽车同侧的前后两个转向灯是串联的
C. 汽车发动机采用以水为主要成分的冷却液具有比热容大、凝固点低、沸点高的特点。
D. 汽车的前挡风玻璃大部分都是倾斜安装的，既减小了行驶中的空气阻力又将车内物体成像于驾驶员的前上方，不会干扰驾驶员视觉。
8．如图所示杠杆挂上钩码后恰好水平平衡，每个钩码质量相等，在下列情况中，杠杆能保持水平平衡的是（　　）
A．左、右钩码各向外移一格 B．左、右各增加两个钩码
C．左、右钩码各减少一个钩码 D．左、右各减少一半钩码
9. 把蜡烛放在凸透镜的左侧，在右侧调整光屏到凸透镜的距离，使烛焰在光屏上成一清晰的像（如图）。下列说法中正确的是（ ）
A．把蜡烛和光屏互换位置，光屏上还能得
到倒立缩小实像
B．蜡烛适当向左移动，要重新得到清晰的
像，光屏要适当向右移动
C．蜡烛、透镜位置不变，只是换一个焦距较短的凸透镜，要重新得到清晰的像，光屏要适当向右移动。
D．此凸透镜的焦距在7.5cm至15cm之间
10.下列几组实验中，所需测量的物理量不正确的是 （ ）
A．利用伏安法“测小灯泡电功率”实验----小灯泡两端的电压及通过灯泡的电流
B．用注射器“估测大气压值”的实验-----大气对活塞的压力、整个注射器筒的长度、注射器的容积
C．探究“重力的大小与质量的关系”实验-----物体的质量和重力的大小
D．“测量纸锥下落的平均速度”实验----纸锥下落的高度和纸锥下落的时间
11. 学习浮力知识后，小刚用一根粗细均匀的吸管自制了一支密度计．他在吸管的下端装入适量的钢珠后用蜡封住并使底部平整．水平桌面放置两个完全相同的烧杯，烧杯内装有密度不同的液体，将自制密度计分别放入两烧杯中，待密度计静止后，两烧杯液面相平（如图所示）．以下说法正确的是（　 　）
A．甲杯底对桌面的压强等于乙杯底对桌面的压强
B．密度计的底部在甲杯中受到的液体压强大于在乙杯中受到的液体压强
C．甲杯中液体对杯底的压强等于乙杯中液体对杯底的压强
D．密度计在甲烧杯中排开液体的重力等于密度计在乙烧杯中排开液体的重力
12. 要测量一个阻值约为500Ω的电阻Rx．提供的器材有：干电池两节，学生用电压表（量程为0～3V、0～15V）、学生用电流表（量程为0～0.6A、0～3A）、滑动变阻器R1（10Ω 1A）、电阻箱R2（0～9999Ω 5A）以及单刀双掷开关各一只，开关、导线若干．以下四种电路中，可以较准确地测出Rx阻值的是（　 　）

A．只有① B．②③④ C．只有② D．①③④
二、填空题(本题共9小题，每空1分，共27分)
13．2018年4月24日扬州鉴真国际半程马拉松赛在扬州马拉松公园鸣枪起跑（如图）。小明利用手机上网看到了相关新闻．手机上网是通过 ▲ 传送信息的，其在真空中的传播速度为 ▲ m/s．手机通话时，我们通过声音的 ▲ 辨别对方身份，调节手机的音量是改变声音的 ▲ ．随着科技的发展，利用太阳能给手机电池充电已成为现实．太阳能属于 ▲ （可再生/不可再生）能源．
14．电工常用的老虎钳手柄上套有橡胶套，这是利用了橡胶 ▲ 性能好的属性，橡胶套表面刻有凹凸不平的花纹，这是通过增大接触面的 ▲ 来增大摩擦的．用老虎钳剪断金属丝时，应将金属丝尽量 ▲ （靠近/远离）支点才更省力。
15．小丽在廋西湖边游玩时看到湖畔垂柳成荫，她惊奇的发现一只“小鸟”在水中飞翔．他所看到的是空中小鸟由于光 ▲ 形成的 ▲ （选填“实”或“虚”）像；当小鸟向高处飞行时，水中的“小鸟”将 ▲ （变大/变小/不变）；以小鸟为参照物，水面是 ▲ （运动/静止）的。
16．小李同学想测量一块新材料碎片的密度．
（1）用调节好的天平测量碎片的质量，所用砝码的个数和游码的位置如图甲所示，则碎片的质量为 ▲ g；
（2）他发现碎片放不进量筒，改用如图乙所示的方法测碎片的体积：
①往烧杯中加入适量的水，把碎片浸没，在水面到达的位置做标记，然后取出碎片；
②先往量筒装入40ml的水，然后将量筒的水缓慢倒入烧杯中，让水面到达标记处，量筒里剩余水的体积如图丙所示，则碎片的体积为 ▲ cm3；
第17题图
（3）用密度公式计算出碎片的密度ρ= ▲ kg/m3．

17．如图甲为宾馆的房卡，把房卡插入槽中，房内的用电器才能工作．插入房卡相当于闭合电
路中的 ▲ ．该宾馆的电能表如图乙所示，小明测得当只有某用电器单独工作时，电能表转
盘在10分钟内转过了60转，则该用电器的电功率为 ▲ W．
18. 如图所示，大口玻璃瓶内有一些水，塞紧瓶塞用打气筒向瓶内打气．可观察到在瓶塞跳起来的同时瓶内出现白雾，说明气体膨胀过程中温度 ▲ （升高/降低/不变）内能 ▲ （增大/减小/不变）。该结论不能解释下列现象中的
▲ （填序号）
①137亿年前的宇宙大爆炸，导致宇宙空间不断膨胀，温度相应降低
② 热机的做功冲程 ③用切割机切割钢条时火星飞溅
19. 小李利用图示装置做“探究影响滑动摩擦力大小的因素”实验，他沿水平方向匀速拉动木板，稳定时弹簧测力计示数如图所示，读数为 ▲ N，若在木块上放一重物，重复实验，弹簧测力计的示数变化情况是 ▲ 。小李发现拉动木板的快慢不同时，测力计的示数总相等。由此得到的结论是 ▲

20. 如图所示是一种塔式起重机的滑轮组，已知在匀速起吊900kg的物体时,滑轮组的机械效率是75%，使物体上升5m，所做的有用功是 ▲ J,绳端的拉力F是 ▲ N。（g=10N/kg）
21. 如图甲所示，是某同学“探究定值电阻R0的发热功率P0、滑动变阻器R消耗的电功率PR和电源总功率PU随电流I变化的关系”的实验电路图，通过实验得到的数据用描点法在同一坐标系中作出了a、b、c三条图线，如图乙所示．根据图象可知，其中，反映定值电阻R0的发热功率P0随电流I变化的关系图象是 ▲ （选填“a”、“b”或“c”），滑动变阻器R消耗的最大电功率为 ▲ W．
三、解答题（本题共7小题，共49分，解答23、24题时应有解题过程)
22.（6分）按照题目要求作图：
（1）光从空气斜射入水中，入射光线如图甲所示，请画出对应的反射光线和折射光线的大致位置．
（2）图乙中，用鱼竿将鱼钓起，O为支点，请在图中画出作用在A点的最小动力F1以及鱼竿所受阻力F2的示意图．
（3）如图丁，请将图中所示元件，连接成符合安全用电要求的家庭电路

23（6分）电动自行车已成为大众化的一种交通工具．大部分车主并不了解在骑车时的有关数据，小明用家里的电动自行车进行了测试．他骑车在平直的路面上由静止开始运动，获得如图甲、乙所示的速度随时间变化的关系图象和牵引力随时间变化的关系图象．求：
（1）第2s时电动自行车受到的摩擦力多大？
（2）若电动自行车匀速行驶100m，此过程中它克服摩擦力做功？
（3）在电动车匀速直行过程中，电动车克服阻力做功功率为多大？
24.（6分）某医院为了方便患者随时能喝上热开水，新购了一批电热开水器（如图）。右面是说明书上的主要参数（g=10N/kg,C水=4.2×103J/(㎏·℃)）求：
（1）将装有电热开水器的包装箱竖放在水平地面上时，它对地面的压强？
（2）电热开水器正常工作时将20L初温为20℃的水加热至100℃时的热效率?

25.（6分）小张用U形管压强计去探究液体内部压强的规律．
（1）他发现：按与不按探头的橡皮膜，U形管两边液面均处在同一水平线上，如下图1所示．则这套实验装置可能出现的问题是： ▲
（2）小张选用了另一个能正常使用的压强计和一大烧杯的水进行了三次实验如图2所示．他探究的问题是：液体内部压强与 ▲ 的关系．实验过程中要判断探头承受液体压强的大小，主要是观察 ▲ ．
（3）小张探究“液体内部压强与液体密度的关系”时，选了另一种密度不同的液体做了如图3所示的对比实验．得到的结论是：“液体内部压强大小与密度大小无关”
①他的结论 ▲ （正确/错误）理由是 ▲
②由本实验可知，ρ水 ▲ ρ液．（“＞”或“＜”或“＝”）

26.（9分）小明和小辉学习了燃料的热值后，他们一起设计了一个实验来探究煤油和菜籽油的热值的大小关系．他们组装了如图1和2所示的装置进行实验，记录结果见下表：
（1）为了保证实验结论的可靠性，小明和小辉选择了
两套完全相同的装置，并且控制油的质量以及水的质
量 ▲ ．但对于两杯水的初温他们的看法却不同．请
将下列他们的想法补充完整．
①小辉认为实验中是直接用 ▲ 来表示煤油和菜籽油放出热量的多少．所以，实验中两杯水的初温可以不同．
②小明认为因为探究过程中他们采用了 ▲ 法，所以只有燃料的 ▲ 不同，其他因素都必须控制相同．如果两杯水的初温不同，那么水的蒸发快慢以及水与周围环境的温差都不相同，于是两杯水的 ▲ 就不相同，就有可能会出现燃料燃烧放出的热量多，而水吸收的热量少、水温变化小的情况．所以，实验时必须控制水的初温相同．
③你认为 ▲ （选填“小明”或“小辉”）的想法更合理．
（2）根据他们的实验记录，你认为煤油和菜籽油两种燃料中，热值较大是 ▲ ．
（3）小明和小辉在实验前用天平分别测出了烧杯中水的质量以及燃油的质量．并由记录的数据，利用公式Q吸=cm（t﹣t0）计算出了水吸收的热量．小辉想通过这些数据计算出煤油和菜籽油的热值．你认为他的计算结果是 ▲ 的（选填“可靠”或“不可靠”）．理由是 ▲ ．
27.（8分） 同学们在“探究电流与电阻关系”实验中，准备了以下器材：新干电池4节、规格为“25Ω 1A”的滑动变阻器、开关、电流表、电压表（两只电表均只能使用小量程）、导线若干，定值电阻的阻值分别为10Ω、15Ω、20Ω。
（1）（2分）请你用笔画代替导线，将图甲所示的电路连接完整。
（2）闭合开关后电压表有示数，电流表示数几乎为零，则电路中可能出现了 ▲ （短路/断路）。
（3）本实验中电压表的作用是：每次更换电阻时，通过移动滑动变阻器的滑片，确保 ▲ ；
（4）同学们电路连接无误后，先用10Ω电阻进行实验，移动滑动变阻器滑片，电流表示数如图乙所示，读数为 ▲ A；当他们换电阻继续实验时，发现实验进行不下去了，用所学的知识分析，存在的问题是 ▲ （只写一种），在不增加其他器材的情况下解决问题最简便的方法是： ▲ ；
（5）解决上述问题完成了实验，记录数据如图丙，结论是 ▲ 。

28.（8分）在研究导体电阻与哪些因素有关的实验中，小明采用了右图所示的电路．闭合开关，夹子P向左滑动时，电阻丝连入电路的长度变长，观察到电流表示数变小，灯的亮度变暗．小明在得出导体电阻与长度关系的同时，还得出“灯泡的亮度由电流大小决定”的结论．
（1）你认为小明关于灯泡的亮度由电流大小决定的结论是 ▲ 的（正确/错误）．
（2）小丽用L1“6V 3W”和L2“6V 2W”的两个小灯泡及6V的电源等器材，设计如下实验来验证小明的结论是否正确，请你帮她将实验步骤填写完整：
①将两个小灯泡串联，接到6V的电路中，则通过两灯的电流 ▲ ；灯 ▲ 两端的电压较大；可观察到灯 ▲ 较亮；
②将两个小灯泡并联，接到6V的电路中，则两灯两端的电压 ▲ ；通过灯 ▲ 的电流较大，可观察到灯 ▲ 较亮．
（3）由以上实验可以得出灯泡的亮度由 ▲ 决定．

评分标准及标准答案
一、 选择题(本题共12小题，每小题2分，共24分．每小题给出的四个选项中只有一个选项正确)
BACC AABD DBDA
二、填空题(本题共9小题，每空1分，共27分)
13. 电磁波 3×108 音色 响度 可再生 14.绝缘 粗糙程度 靠近
15.反射 虚 不变 运动 16. （1）32 （2）②16 （3）2×103
17. 开关；120 18. 降低 减小 ③
19. 2.4 变大 滑动摩擦力大小与运动速度无关 20. 4500 400 21. b 2.25
三、解答题（本题共7小题，共49分，解答23、24题时应有解题过程)
22.(2分/题)

23.(6分)2分/小题
（1）35N (2)3500J （3）210W
24. (6分)3分/小题

25.（6分）（1）漏气； （2）深度；   U型管的液面高度差
   （3）①不对，   因为实验时探头的橡皮膜没有保持在相同深度  ②＜
26.（9分）（1）相等 ①水温升高的多少 ②控制变量法 种类 热损失（散热）
③小明 （2）煤油
（3）不可靠 燃油不可能完全燃烧且燃油燃烧放出的热量不能完全被水吸收
27. （8分）连图2分

28.（8分）（1）错误
