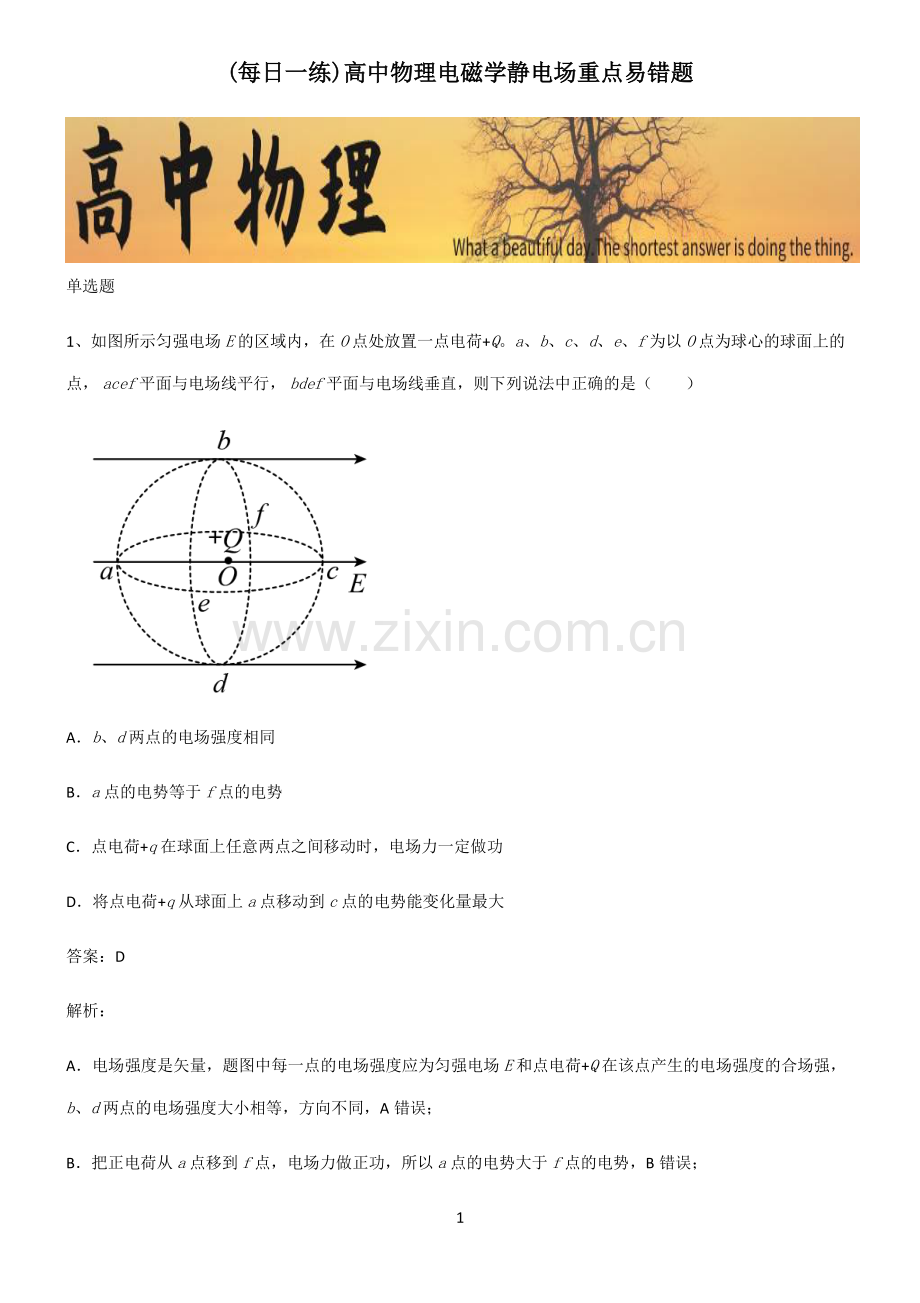

1 (每日一练每日一练)高中物理电磁学静电场重点易错题高中物理电磁学静电场重点易错题 单选题 1、如图所示匀强电场E的区域内，在O点处放置一点电荷+Q。a、b、c、d、e、f为以O点为球心的球面上的点，acef平面与电场线平行，bdef平面与电场线垂直，则下列说法中正确的是（）Ab、d两点的电场强度相同 Ba点的电势等于f点的电势 C点电荷+q在球面上任意两点之间移动时，电场力一定做功 D将点电荷+q从球面上a点移动到c点的电势能变化量最大 答案：D 解析：A电场强度是矢量，题图中每一点的电场强度应为匀强电场E和点电荷+Q在该点产生的电场强度的合场强，b、d两点的电场强度大小相等，方向不同，A 错误；B把正电荷从a点移到f点，电场力做正功，所以a点的电势大于f点的电势，B 错误；2 C球面bdef是等势面，所以点电荷+q在球面bdef上任意两点之间移动时，电场力不做功，C 错误；D因为a、c两点所在直线与匀强电场E的方向相同，因此将点电荷+q从球面上a点移动到c点，电场力做功最多，电势能变化量最大，D 正确。故选 D。2、如图所示，底端固定在水平面上的轻弹簧竖直放置，物块 A、B 叠放在弹簧上，物块相互绝缘且质量均为1.0kg，A 带正电且电荷量为 0.2C，B 不带电。开始处于静止状态，此时弹簧压缩了 10cm，若突然施加竖直方向的匀强电场，此瞬间 A 对 B 的压力大小变为 5N，=10m/s2，则（）A电场强度大小为50N/C，方向竖直向上 B此后系统振动的振幅为 10cm C施加电场后系统机械能的最大增加量为 1.0J D一起振动的最大加速度为2.5m/s2 答案：A 解析：A两物块 A、B 开始处于静止状态，可得弹簧弹力的大小 F=2mg=20N 若突然加沿竖直方向的匀强电场，弹簧弹力不突变，此瞬间 A 对 B 的压力大小变为 5N，对 B 受力分析 N=得 3 =5m/s2 分析 A 的受力竖直向上的电场力qE和 B 对 A 的支持力FN，竖直向下的重力mg +N =解得 =10N 所以 =50N/C 方向竖直向上。故 A 正确；BC系统到达平衡位置时 =0 可得=5cm ，此后系统AB分离，由分离前简谐振幅为 1=10cm 5cm=5cm A1 分离后 B 的振幅为 A2 1212=12202 1222=1202 得A2=522cm5cm 故 B 未离开弹簧。B 的振幅为A2=522cm 故 B 错误；C分离后，A 做匀速直线运动，故施加电场后系统机械能的一直变大 故 C 错误；D由 A、B 项分析可知，一起振动的最大加速度 4 =5m/s2 故 D 错误。故选 A。3、真空中某静电场，电场线的分布如图所示，如图中P、Q两点关于点电荷q1水平对称。P、Q两点电场强度的大小分别为EP、EQ，电势分别为 P、Q。一个带电粒子沿虚线轨迹从M移动至N。以下选项正确的是（）APEP C此带电粒子带负电，它的电势能先变大后变小 D此带电粒子带正电，它的电势能先变大后变小 答案：C 解析：A根据沿电场线的方向电势降低，P点的电场线密，等差等势面也密，可知 PQ，故 A 错误；B根据电场线的疏密比较电场强度的大小，可知P点电场线密，电场强度大，EPEQ，故 B 错误；CD根据电场线的特点，可知此电场是由不等量的异种电荷产生的，其中q1带负电，q2带正电，粒子从M点运动到N点，轨迹向左弯曲，受到了库仑斥力，所以此带电粒子带负电，电势先降低后升高，所以负电荷的电势能先变大后变小，故 C 正确，D 错误。故选 C。4、电场中某区域的电场线分布如图所示，A、B是电场中的两点，则（）5 AA点的电场强度较大 B因为B点没有电场线，所以电荷在B点不受电场力的作用 C同一点电荷在A点的电势能比在B点的电势能大 D负点电荷放在A点由静止释放，将顺着电场线方向运动 答案：A 解析：A由图可知，A点处电场线较密，电场强度较大。故 A 正确；B电场线的疏密代表电场的强弱，故在任意两条电场线之间虽没有电场线，但仍有电场，故 B 错误；C沿电场线方向电势降低，所以A点的电势较高，根据电势能的公式，有 p=可知，当放正点电荷时，在A点的电势能较大；当放负电荷时，在 A 点的电势能较小。故 C 错误；D负电荷放在A点受到的电场力沿电场线的切线方向，由静止释放后，负电荷将离开电场线，所以其运动轨迹与电场线不一致。故 D 错误。故选 A。5、空间有一均匀强电场，在电场中建立如图所示的直角坐标系 ，M、N、P为电场中的三个点，M点的坐标(0,0)，N点的坐标为(,0,0)，P点的坐标为(,2,2)，已知电场方向平行于直线MN，M点电势为 0，N点电势为 1V，则P点的电势为（）6 A22VB32V C14VD34V 答案：D 解析：根据题意已知电场方向平行于直线 MN，点 M 的电势为 0，点 N 的电势为 1V，故=2=1V，将电场强度沿着-x 方向和+y 方向正交分解，设合场强为 E，则-x 和+y 方向的分量分别为：=22，=22，设 P在 xOy 平面上的投影为点，投影点的坐标为(，2，0)，则联立即得=2=22 2=14V，又因 N 点电势为 1V，则电势为34V，即 P 点电势为34V，D 正确 小提示：将电场强度沿坐标轴方向正交分解，求出轴向的 E 的分量值，再选用 U=Ed，求得电势差，得电势。
