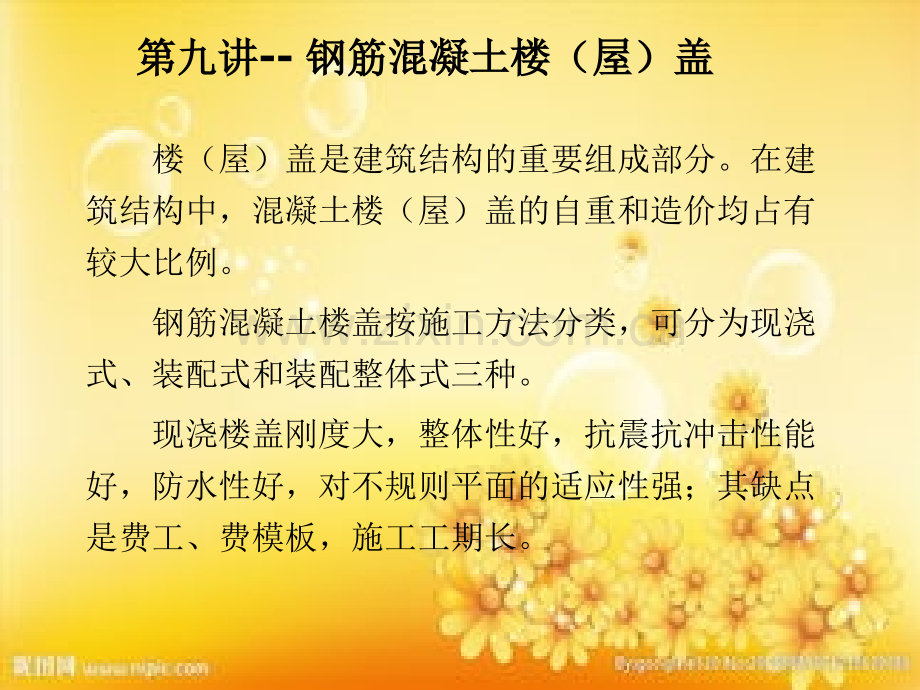

1、楼(屋)盖是建筑结构的重要组成部分。在建筑结构中,混凝土楼(屋)盖的自重和造价均占有较大比例。钢筋混凝土楼盖按施工方法分类,可分为现浇式、装配式和装配整体式三种。现浇楼盖刚度大,整体性好,抗震抗冲击性能好,防水性好,对不规则平面的适应性强;其缺点是费工、费模板,施工工期长。第九讲第九讲-钢筋混凝土楼(屋)盖钢筋混凝土楼(屋)盖装配式楼盖施工进度快,节省模板,工业化程度高,但整体性较差,且易裂缝,主要用于多层住宅。装配整体式楼盖兼有现浇式和装配式的某些优缺点。钢筋混凝土楼盖按结构形式可分为单向板肋形楼盖、双向板肋形楼盖、井式楼盖、密肋楼盖和无梁楼盖,如下页图所示。楼盖的结构形式(a)单向板肋形楼
2、盖;(b)双向板肋形楼盖;(c)井式楼盖;(d)密肋楼盖;(e)无梁楼盖楼盖结构平面布置 现浇式楼盖结构平面布置就是在建筑平面上进行梁、板的布置。梁、板布置应力求对称、等跨、等截面,并符合模数。在满足使用要求的情况下,梁、板布置应符合经济跨度原则,以保证楼盖设计的经济合理。梁、板的经济跨度大致为:单向板23m;双向板,3 5m;次梁47m;主梁58m。板 板的厚度应在满足承载力和正常使用要求的前提下,按经济合理的原则根据下表确定;同时考虑防火、防爆、预埋线管等要求,不应小于板的最小厚度。楼盖形式肋梁楼盖双向密肋楼盖无梁楼盖悬臂板单向板双向板有柱帽无柱帽最大跨厚比l/h304020353012注
3、:当荷载、跨度较大时,板的跨厚比宜适当减小按挠度控制的板的最大跨厚比梁 进行结构方案布置时,一般先按经验假定截面高度,再根据实际受力和施工要求调整梁的类型梁的类别梁高h梁宽b整体浇筑的T形梁主梁(1/121/8)l(1/31/2)h,且250mm次梁(1/181/14)l(1/31/2)h,且200mm井字梁(1/201/15)l(1/31/2)h,且250mm悬臂梁(1/81/6)l(1/31/2)h 在做梁设计时,要注意:1 梁板受力合理;2满足建筑要求;3方便施工。本本 章章 内内 容容1 现浇肋形楼盖现浇肋形楼盖 2 装配式楼盖装配式楼盖 3 钢筋混凝土楼梯钢筋混凝土楼梯 1 现浇肋形
4、楼盖现浇肋形楼盖肋形楼盖由板、次梁、主梁组成,三者整体相连,通常为多跨连续的超静定结构。每一区格的板一般四边均有支承,板上的荷载通过双向受弯传到四边支承的构件上。但当区格板的长边l1与短边l2之比较大时,板上的荷载主要沿短边方向传递到支承构件上,而沿长边方向传递的荷载较小,可忽略不计。1.1 受力特点受力特点 混凝土规范规定,当l2/l12.0时应按单向板计算;当2.0l2/l13.0时宜按双向板计算;当l2/l13.0时可按单向板计算。单向板肋形楼盖构造简单、施工方便;双向板肋形楼盖较单向板受力好、板的刚度好,但构造较复杂、施工不够方便。单向板肋形楼盖的结构平面布置方案通常有以下三种:(1)
5、主梁横向布置,次梁纵向布置;(a)(2)主梁纵向布置,次梁横向布置;(b)(3)只布置次梁,不布置主梁。(c)1.2 单向板肋形楼盖单向板肋形楼盖 1.2.1 结构平面布置结构平面布置 注:板在砌体墙上的板的支承长度不宜小于120mm。1.2.2 受力特点受力特点 单向板上的荷载主要沿短边方向传递,沿长边方向传递的荷载很少,所以受力钢筋沿板的短边方向布置,长边方向只布置构造钢筋。其荷载的传递路线是:板次梁主梁柱或墙。可见,板的支座为次梁,次梁的支座为主梁,主梁的支座为柱或墙。(1)板中受力钢筋板中受力钢筋有板面承受负弯矩的支座负筋和板底承受正弯矩的受力钢筋。连续单向板中受力钢筋的配筋方式有弯起
6、式(a、b)和分离式(c)两种,工程中常采用分离式配筋。1.2.3 板的构造板的构造 (2)板中构造钢筋 单向板中构造钢筋有:分布钢筋、与主梁垂直的附加负筋、与承重砌体墙垂直的附加负筋、板角附加短钢筋。主、次梁的一般构造要求与第五讲受弯构件的配筋构造相同。另外,需要强调的是:1、在梁板结构中,次梁下部的纵向钢筋除弯起的以外,应全部深入支座,不得在跨间截断。2、主梁与次梁相交处应设置附加横筋(箍筋、吊筋)来抵抗有可能在主梁上产生的斜裂缝而引起的局部破坏。1.2.4 主、次梁的构造主、次梁的构造(1)双向板沿两个方向弯曲和传递荷载,即两个方向共同受力,所以两个方向均需配置受力钢筋。(2)双向板破坏
7、时板底面及板顶面的裂缝分布如下图所示:1.3 双向板肋形楼盖双向板肋形楼盖 1.3.1 双向板的受力特点双向板的受力特点(a)正方形板板底裂缝;(b)矩形板板底裂缝;(c)矩形板板面裂缝 注:双向板受力时,有板角上翘趋势。向板的配筋方式也有弯起式和分离式两种,工程中常用分离式配筋方式。示意图如下:1.3.2 双向板的构造双向板的构造 双向板沿两个方向传递给支承梁的荷载可采用近似方法确定,即从每一区格板的四角作45分角线,把整块板分为四小块,每块面积上的荷载就近传至其支承梁上。沿短跨方向的支承梁承受板面传来的三角形荷载,沿长跨方向的支承梁承受板面传来的梯形荷载。如下图所示:1.3.3 双向板支承
8、梁的受力特点双向板支承梁的受力特点 2 装配式楼盖装配式楼盖(1)横墙承重住宅、宿舍等建筑因其开间不大,横墙间距较小,可采用横墙承重,将楼板直接搁置在横墙上,这类布置方案楼盖横向刚度较大。2.1 结构平面布置方案结构平面布置方案(2)纵墙承重教学楼、办公楼、食堂等建筑因内部空间要求较大,横墙间距较大,一般可采用纵墙承重,将楼板直接搁置在纵向承重墙上或将楼板铺设在梁上。这类布置方案结构平面布置灵活。(3)纵横墙承重楼板一部分搁置在横墙上,一部分搁置在大梁上,而大梁则搁置在纵墙上,这类布置方案称为纵横墙承重方案。(4)内框架承重楼板沿纵向搁置在大梁上,大梁一端搁置在纵墙上,另一端则与柱整体相连,形
9、成内框架。这类布置方案常用于仓库、商店等要求有较开阔平面的建筑。常用的预制板有实心板、空心板、槽形板、T形板、夹心板等,如下图所示。一般均为本地区通用定型构件,由预制构件厂供应。2.2 预制板的形式预制板的形式 实心板上下表面平整,制作简单,适用于荷载及跨度较小的走廊板、楼梯平台板、地沟盖板等。空心板较实心板的自重轻,节省材料,且刚度大,隔音、隔热效果亦好,但其板面不能任意开洞。槽形板有肋向下的正槽形板和肋向上的倒槽形板。正槽形板可以较好利用板面混凝土受压,但不能提供平整的天棚,倒槽形板则与之相反。槽形板的板面开洞较自由,在工业建筑中应用较广,但其隔音、隔热效果较差。夹心板通常做成自防水保温屋
10、面板,在两层混凝土中间填充泡沫混凝土等保温材料,将承重、保温、防水三者结合在一起。一般混合结构房屋中的楼盖梁往往是简支梁或带悬挑的简支梁,也常采用连续梁。梁的截面形式如下图所示。2.3 预制梁预制梁 装配式楼盖的连接包括板与板之间、板与墙(梁)之间以及梁与墙之间的连接。(1)板与板的连接板与板的连接,一般应采用不低于C15的细石混凝土或M15的水泥砂浆灌缝,如下图(a)所示。当楼板有振动荷载或不允许开裂以及对楼盖整体性要求较高时,可在板缝内加短钢筋,如下图(b)所示。2.4 装配式楼盖的连接装配式楼盖的连接(2)板与墙或板与梁的连接板与支承墙或支承梁的连接可采用在支座上坐浆1020mm厚,且板
11、在砖墙上的支承长度不应小于100mm,在混凝土梁上不应小于6080mm。空心板两端的孔洞应用混凝土块或砖块堵实,避免在灌缝或浇筑混凝土面层时漏浆。板与非支承墙的连接一般采用细石混凝土灌缝(a)。当板长5m时,应配置锚拉筋,以加强其与墙的连接(b);若横墙上有圈梁,则可将灌缝部分与圈梁连成整体,其整体性更好(c)。(3)梁与墙的连接梁在砖墙上的支承长度,应满足梁内受力纵筋在支座处的锚固要求及支承处砌体局部受压承载力要求。预制梁的支承处应坐浆,必要时可在梁端设拉接钢筋。3 钢筋混凝土楼梯钢筋混凝土楼梯钢筋混凝土楼梯可分为现浇整体式和装配式两类。现浇整体式楼梯的结构设计较灵活,整体性好;装配式楼梯的
12、制造工业化程度高,施工速度快。现浇钢筋混凝土楼梯按其结构形式和受力特点可分为板式楼梯、梁式楼梯及一些特种楼梯,如螺旋板式楼梯和悬挑板式楼梯,如下页图所示。3.1 钢筋混凝土楼梯的类型钢筋混凝土楼梯的类型 现浇楼梯形式(a)板式楼梯;(b)梁式楼梯;(c)螺旋板式楼梯;(d)悬挑板式楼梯 板式楼梯由踏步板、平台板和平台梁组成,一般用于跨度在3m以内的小跨度楼梯较为经济。板式楼梯的下表面平整,施工支模方便,外观也较轻巧,但斜板较厚(为梯段板水平长度的1/251/30),当跨度较大时,材料用量较多。梁式楼梯由在斜板两侧或中间设置的斜梁、踏步板、平台板和平台梁组成。用于梯段较长时较为经济,但梁式楼梯的
13、支模及施工均较板式楼梯复杂,且外观也显得笨重。螺旋板式楼梯及悬挑板式楼梯,其造型美观,建筑效果较好,常用于公共建筑中,但其受力较复杂、计算困难、材料用量大、造价高。装配式楼梯由预制的踏步板、斜梁、平台板和平台梁组成。在一般民用建筑中,能起到加快施工进度和降低造价的作用。板式楼梯斜板承受均布面荷载作用,两端支承在平台梁上;平台板承受均布面荷载作用,两端支承在平台梁或墙上;平台梁承受楼梯斜板和平台板传来的均布线荷载作用,并传至墙体,由墙体再传给建筑物的基础。(1)斜板 斜板的厚度h(1/251/30)l0,一般可取h100120mm。斜板为单向板,其内分布钢筋应在受力钢筋的内侧,可采用6或8,并在
14、每踏步下设置不少于1根,如下页图所示。3.2 现浇式板式楼梯的构造现浇式板式楼梯的构造 图7.26 板式楼梯的配筋(2)平台板平台板一般为一块单向板。因板支座的转动会受到一定约束,所以一般将板下部钢筋在支座附近弯起一半或在板面支座处另加短钢筋,另加短钢筋的伸出支承边缘长度为ln/4。平台板的两种支承方式 平台板配筋板式楼梯平台梁计算简图(3)平台梁 平台梁除承受平台板传来的荷载外,主要承受斜板传来的均布荷载,其构造及配筋同一般受弯构件。(1)踏步板梁式楼梯的踏步板两端支承在斜梁上,按两端简支的单向板计算。踏步板厚度一般不小于3040mm。踏步板每一踏步一般需配置不少于26的受力钢筋,沿斜向应布
15、置间距不大于300mm的6分布钢筋。梁式楼梯的踏步板还应配置负弯矩钢筋,即每两根受力钢筋中应有一根在伸入支座后,再弯向上部,如下页图所示。3.3 现浇梁式楼梯的构造现浇梁式楼梯的构造 梁式楼梯的踏步板(2)斜梁下图为边斜梁的配筋简图。(3)平台板与平台梁梁式楼梯平台板的构造与板式楼梯相同。梁式楼梯的平台梁承受斜梁传来的集中荷载和平台板传来的均布荷载及平台梁自重。平台梁一般按简支梁计算,其计算简图如下页图所示。平台梁的高度应能保证斜梁的主筋能放在平台梁的主筋之上,即在平台梁与斜梁的相交处,平台梁的底面应低于斜梁的底面,或与斜梁底面齐平。梁式楼梯平台梁的计算简图(a)有双边梁时;(b)有单边梁时常
16、用的装配式楼梯有悬臂式楼梯、板式楼梯、小型分件装配式楼梯等。装配式楼梯一般各地均编有通用图,可根据制作、运输、吊装等条件选用。(1)悬臂式楼梯悬臂式楼梯是将单块预制踏步板的一端砌固在砖墙内。居住建筑伸入墙内宜180mm,公共建筑宜240mm。3.4 装配装配式楼梯的构造式楼梯的构造(2)装配式板式楼梯装配式板式楼梯是由预制踏步板和预制平台梁组装而成。为运输方便,可将预制踏步板分成小块。踏步板在平台梁上至少应搭入80mm,且两者应采用焊接连接。装配式板式楼梯示例(3)小型分件装配式楼梯小型分件装配式楼梯是将踏步板、斜梁、平台板、平台梁分别预制,然后在现场进行拼装,如下图所示。(4)大型整体预制楼梯大型整体预制楼梯是将楼梯段和楼梯平台分别做成整块的大型构件,然后在现场进行安装就位而成。预制整体梯段可以是板式,也可以是梁式。大型整体预制楼梯的构件大,安装速度快。思考题思考题1 钢筋混凝土楼盖分哪几类?2 如何区分单向板和双向板?它们的受力和配 筋有何不同?3 板、次梁和主梁配筋有哪些构造要求?4 装配式楼盖由哪些主要构件组成?5 装配式楼盖的布置有哪几种形式?6 梁式楼梯与板式楼梯受力有什么特点?
